MINI-EEEC Unité Basique d'Énergie Éolienne, Contrôlée par Ordinateur (PC)

5.3.3.- ÉNERGIE ÉOLIENNE 8.7.4.- ÉOLIENNES
COMPUTER CONTROLLED WIND ENERGY BASIC UNIT - MINI-EEEC

Unit: MINI-EEEC. Computer Controlled Wind Energy Basic Unit

COMPUTER CONTROLLED WIND ENERGY BASIC UNIT - MINI-EEEC

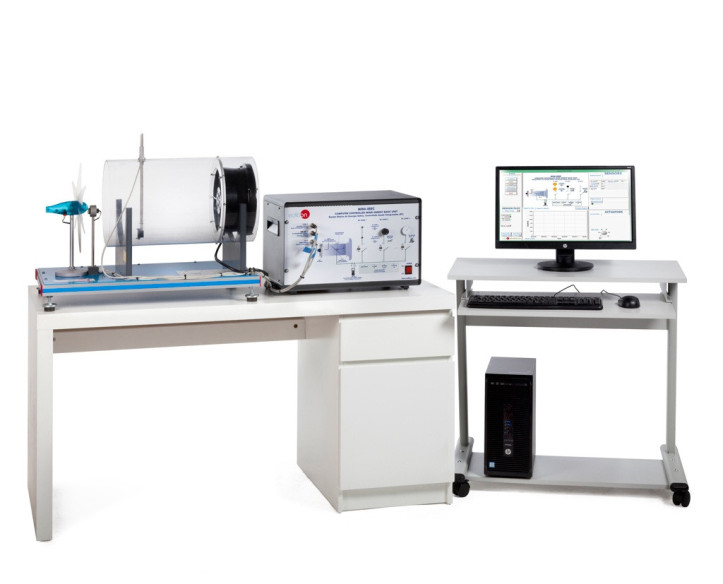

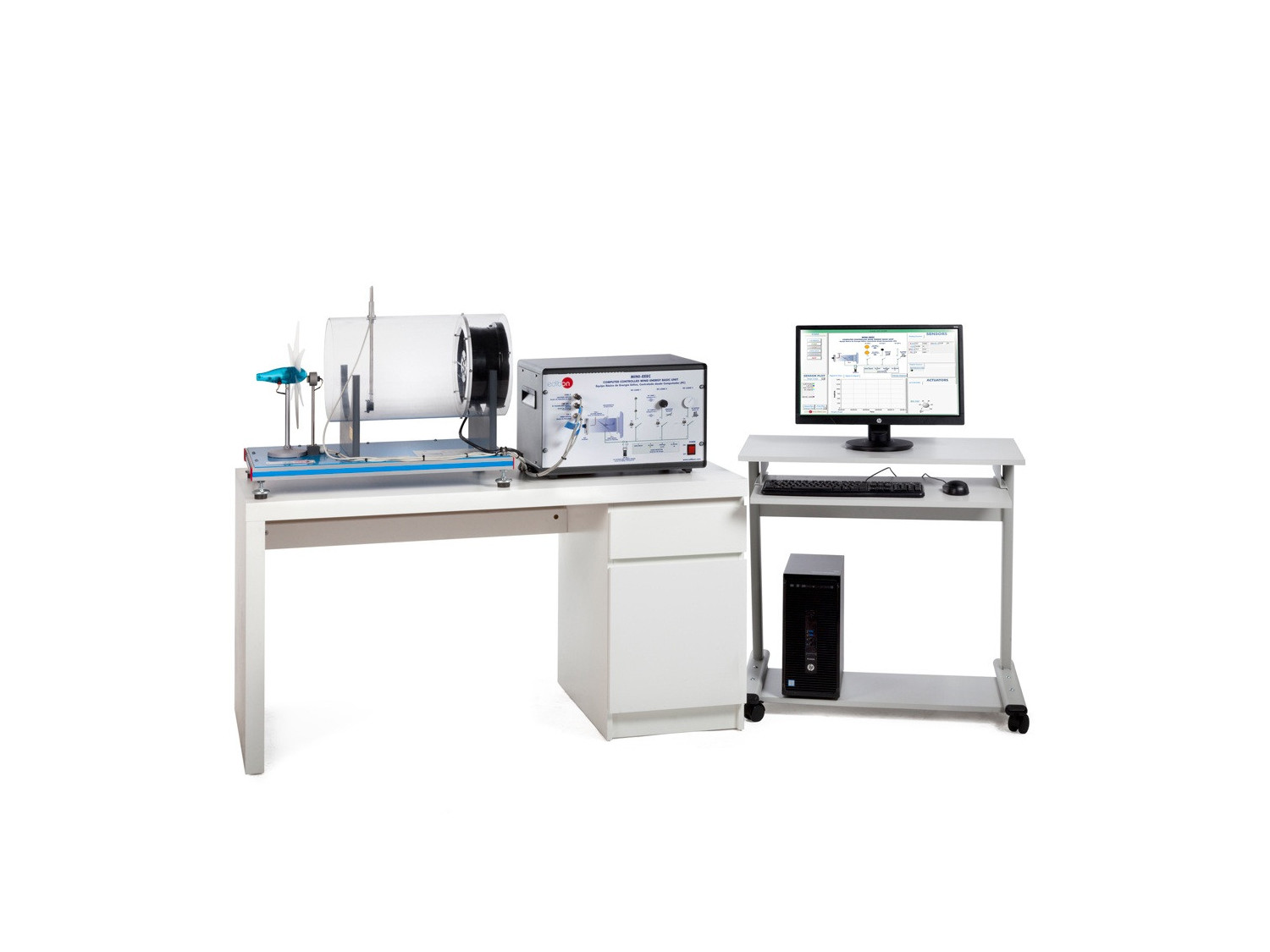

Complete MINI-EEEC unit

COMPUTER CONTROLLED WIND ENERGY BASIC UNIT - MINI-EEEC

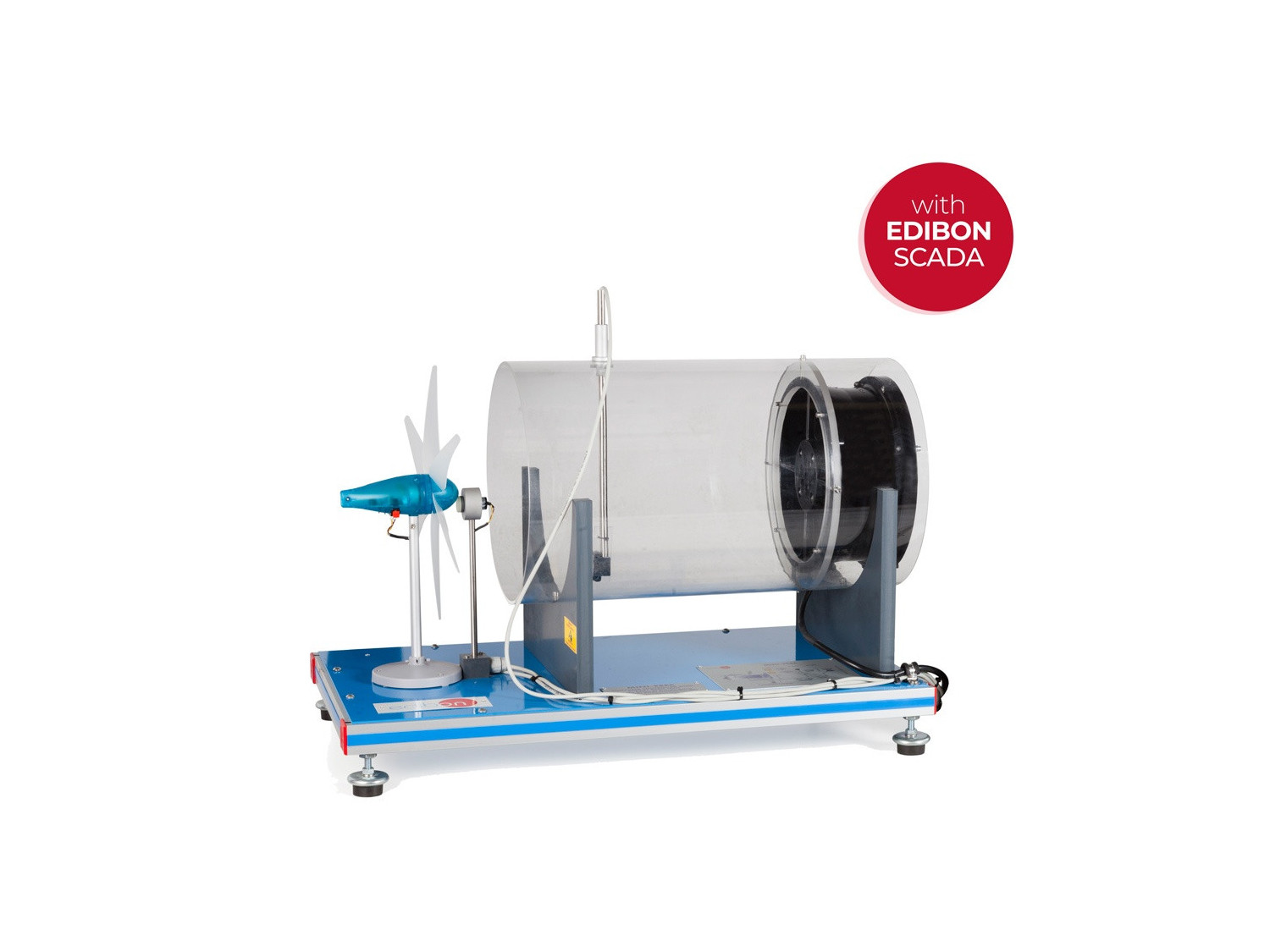

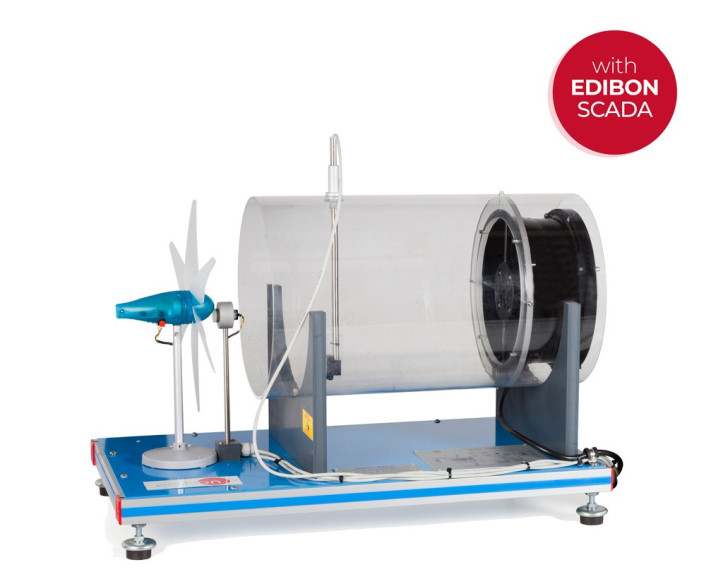

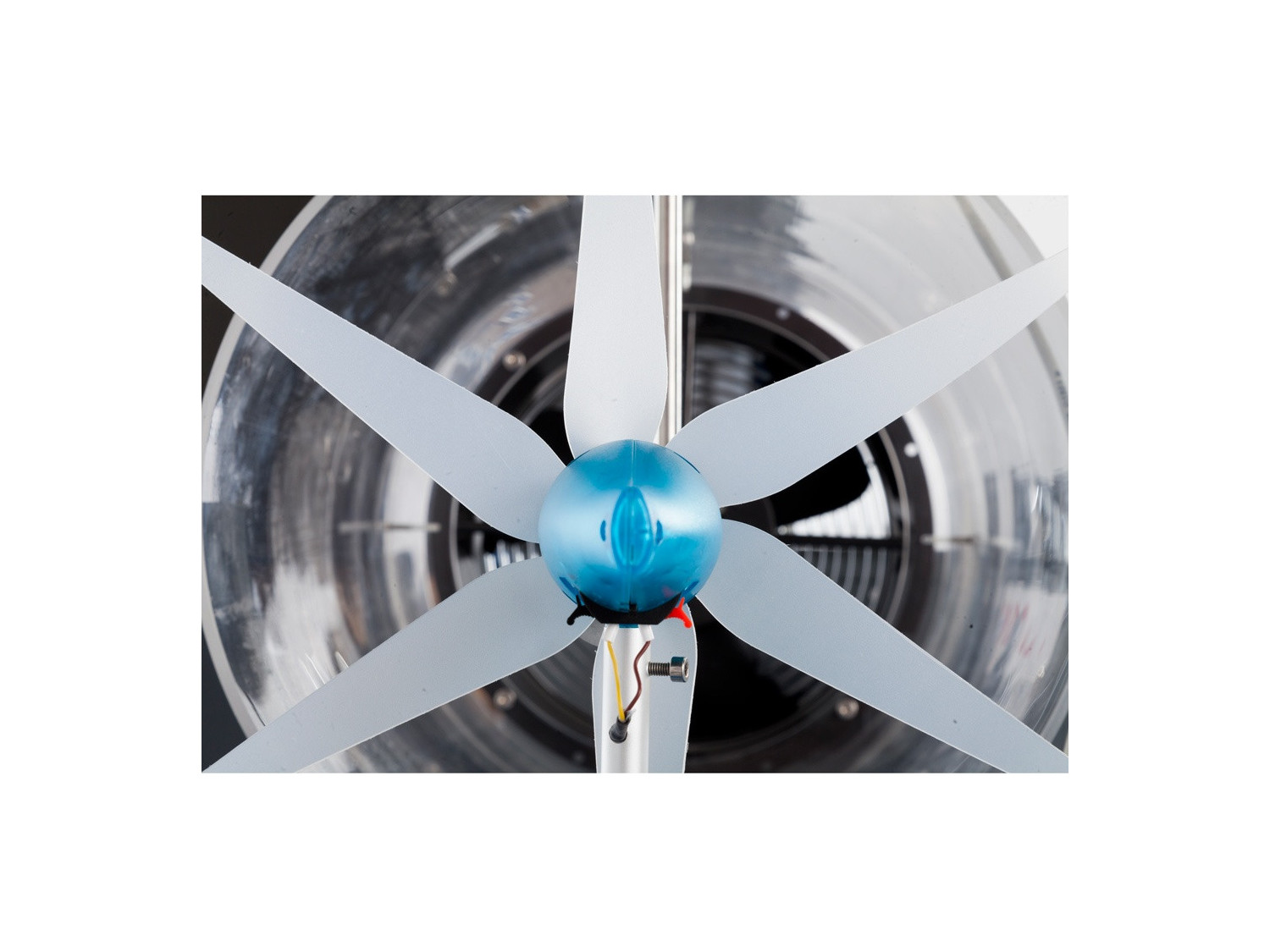

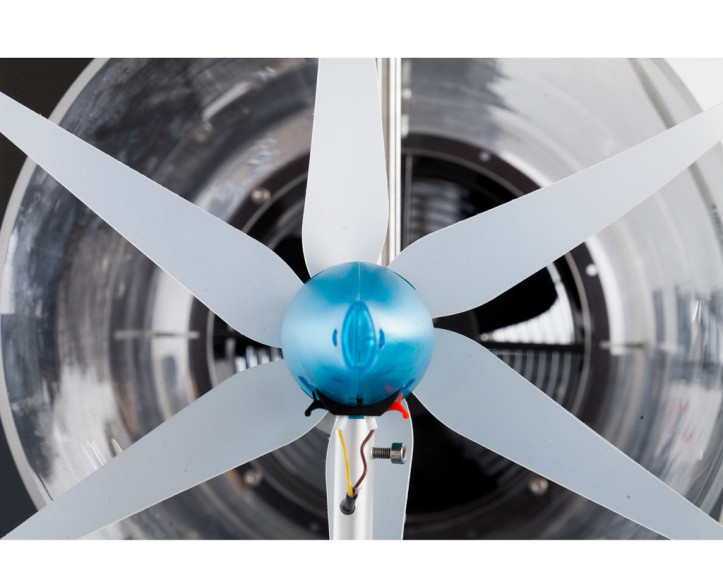

Unit details

COMPUTER CONTROLLED WIND ENERGY BASIC UNIT - MINI-EEEC

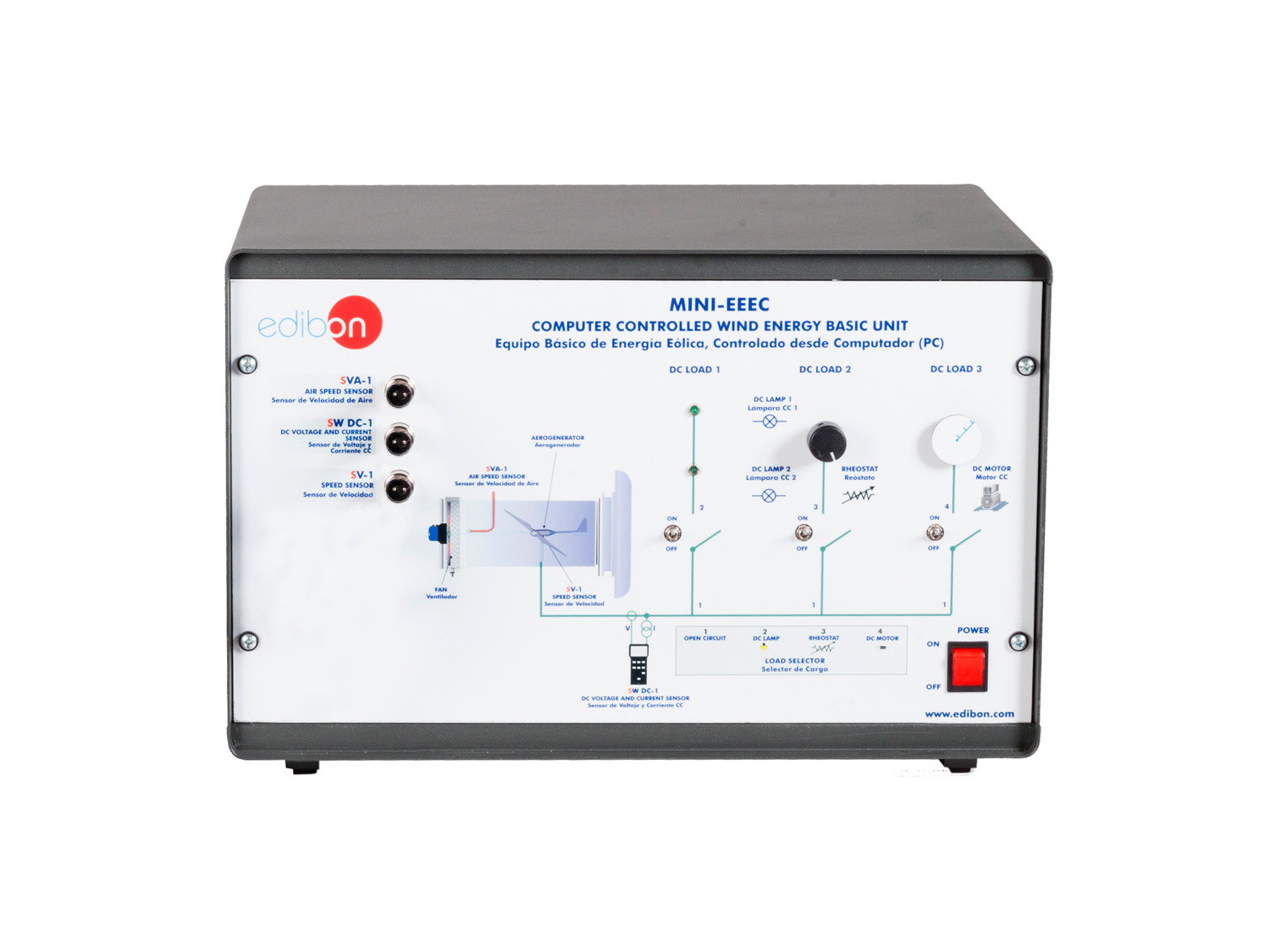

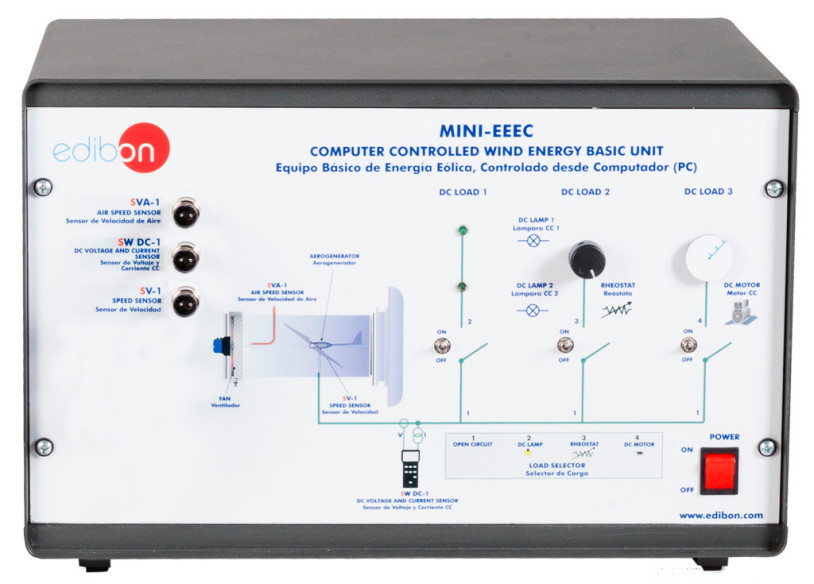

MINI-EEEC/CIB. Control Interface Box: The Control Interface Box is part of the SCADA system

COMPUTER CONTROLLED WIND ENERGY BASIC UNIT - MINI-EEEC

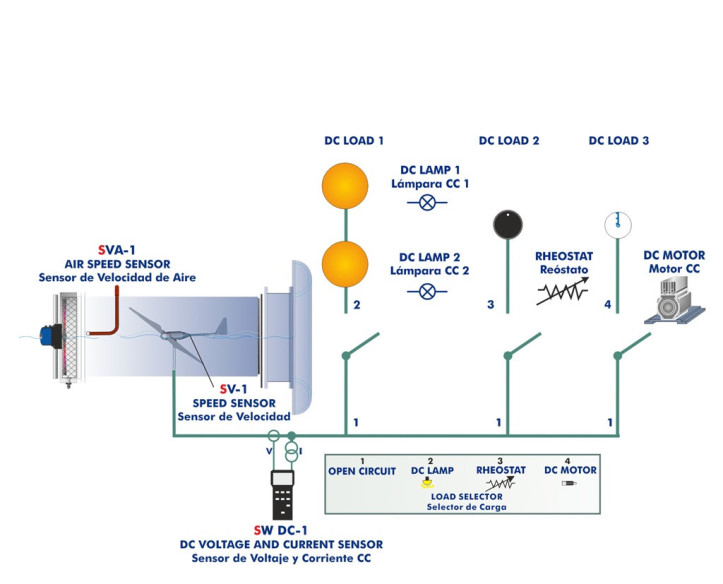

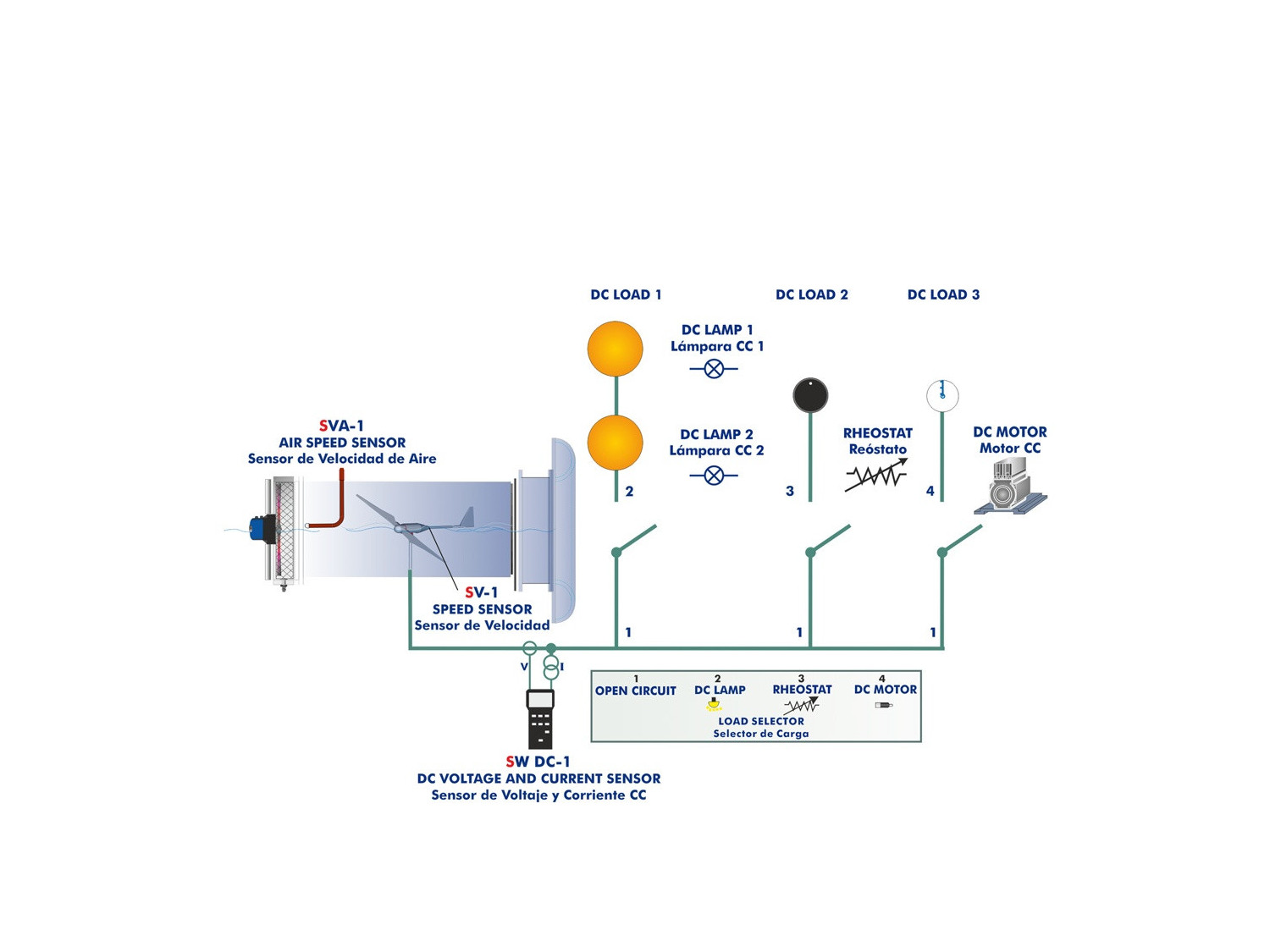

Process diagram and unit elements allocation

COMPUTER CONTROLLED WIND ENERGY BASIC UNIT - MINI-EEEC

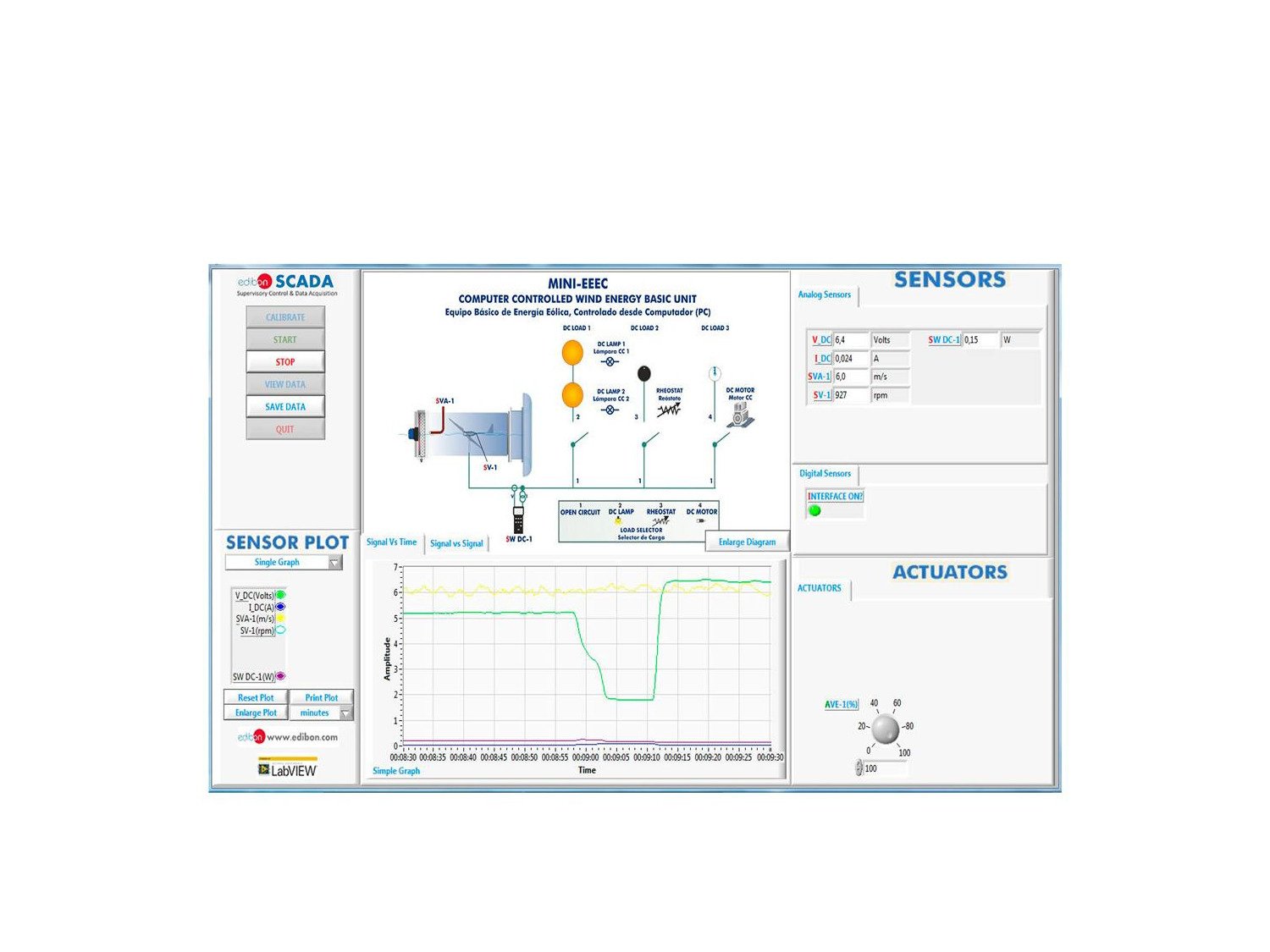

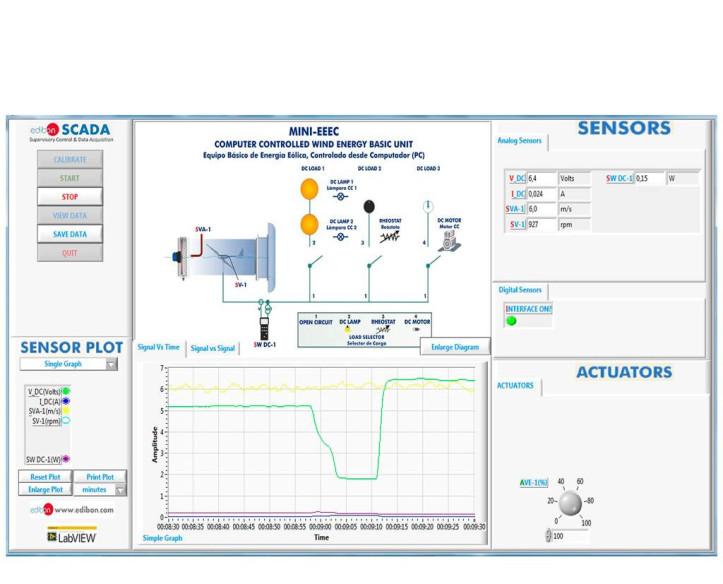

MINI-EEEC/SOF. MINI-EEEC Software. Main Screen

COMPUTER CONTROLLED WIND ENERGY BASIC UNIT - MINI-EEEC
COMPUTER CONTROLLED WIND ENERGY BASIC UNIT - MINI-EEEC
COMPUTER CONTROLLED WIND ENERGY BASIC UNIT - MINI-EEEC
COMPUTER CONTROLLED WIND ENERGY BASIC UNIT - MINI-EEEC
COMPUTER CONTROLLED WIND ENERGY BASIC UNIT - MINI-EEEC
COMPUTER CONTROLLED WIND ENERGY BASIC UNIT - MINI-EEEC

SYSTEMES INNOVANTS

L’Unité Basique d’Énergie Éolienne, Contrôlée par Ordinateur (PC), "MINI-EEEC", est un équipement à petite échelle conçu pour étudier l'énergie éolienne et l'influence de certains facteurs sur sa production.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur
FSS

Système de Simulation de Défauts
PLC

Contrôle des Processus Industriels par PLC
PLCHMI

IIoT Contrôle et surveillance local / à distance avec IHM
ELK

Kit de Développement Logiciel EDIBON, Optimisé par NI LabVIEW™
ECR

Système Modulaire Industriel EDIBON avec NI CompactRIO
ESN

EDIBON Scada-Net
ECL

EDIBON Cloud Learning

NOUVELLES LIÉES

Laboratoire soutenu par le Collège Officiel des Ingénieurs Techniques Industriels (Espagne)
Laboratoire soutenu par le Collège Officiel des Ingénieurs Techniques Industriels (Espagne)
Chez EDIBON, nous réaffirmons notre engagement en faveur du progrès des énergies propres et renouvelables, avec un accent particulier sur l'hydrogène vert en tant que moteur clé pour un avenir plus durable. Nous sommes fiers d'avoir été choisis pour équiper le premier laboratoire d'hydrogène vert...
Lire plus
Recyclage et systèmes de stockage d'énergie
Recyclage et systèmes de stockage d'énergie
La transition vers les véhicules électriques (VE) a pris une ampleur considérable à travers le monde, promettant une réduction des émissions de gaz à effet de serre et un chemin vers un avenir plus durable. Cependant, alors que la demande pour les VE s'accélère, le besoin de grandes quantités de...
Lire plus
EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
NEW Fluid Mechanics Course
NEW Fluid Mechanics Course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of Fluid Mechanics and learn about #fluids properties. #DiscoverEdibon #Engineering.
Lire plus

Description Générale

L’Unité Basique d’Énergie Éolienne, Contrôlée par Ordinateur (PC), "MINI-EEEC", est un équipement à petite échelle conçu pour étudier l'énergie éolienne et l'influence de certains facteurs sur sa production.

Cet équipement se compose d'un tunnel transparent, d'une éolienne et d'un rotor pour localiser jusqu'à six pales et un ventilateur axial à vitesse variable, contrôlé par ordinateur (PC).

La vitesse de l'air est modifiée en changeant la vitesse de rotation du ventilateur. axial et un capteur permet de mesurer la vitesse de l'air.

Ce ventilateur génère le flux d'air nécessaire au fonctionnement du rotor de l'équipement. de l'énergie éolienne. Le générateur convertit l'énergie cinétique du rotor en énergie électrique.

La vitesse de rotation de l'éolienne peut être mesurée au moyen d'un capteur.

Le kit comprend un module de charge DC contenant des leds, un rhéostat, un moteur un sélecteur de charge et des commutateurs pour sélectionner le type de charge. Cela permet la possibilité de travailler avec l'éolienne en circuit ouvert ou raccordée à des LEDs, à un rhéostat ou à un moteur à courant continu.

Un capteur de tension et de courant mesure la tension et le courant fournis par l'éolienne pour déterminer la puissance.

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend: l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Etude de fonctionnement de l'éolienne en fonction de la variation de la vitesse du vent.
  2. Détermination des paramètres caractéristiques de la turbine éolienne.
  3. Etude des différences de fonctionnement en utilisant les trois configurations possibles des lames (éoliennes avec 6, 3 ou 2 lames).
  4. Etude de l'influence de la variation de charge dans la turbine éolienne.
  5. Etude de la tension, le courant et la puissance.
  6. Détermination expérimentale de l'efficacité.
  7. Etude de la puissance générée par l'éolienne en fonction de la vitesse du vent.
  8. Etude de la puissance générée par l'éolienne en fonction du nombre de lames.
  9. Déterminer l'étendue de l'énergie éolienne.
  10. Etude de la courbe caractéristique de la turbine éolienne pour le vent constante de vitesse.
  11. Etude de la courbe caractéristique de la turbine éolienne à vitesse constante.
  12. Etude des frais de connexion DC.
  13. Le calibrage des capteurs.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc, en temps réel.
  3. Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité MINI-EEEC via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité MINI-EEEC.
  9. En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
  10. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
