ACPV Unité d'assemblage des Vannes de Contrôle Pneumatiques

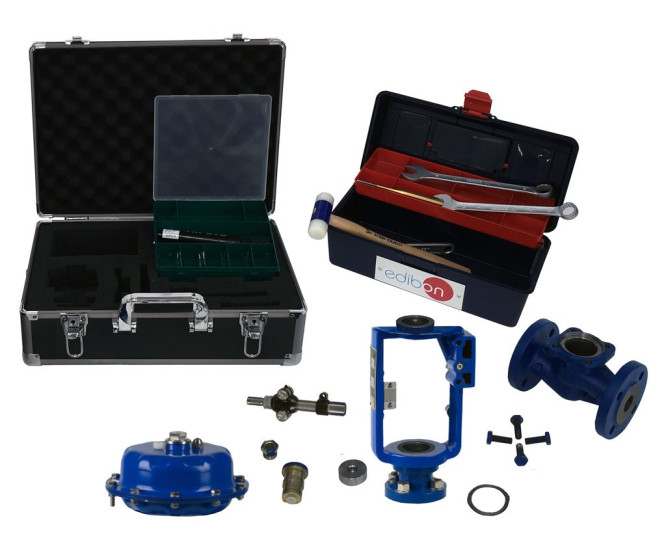

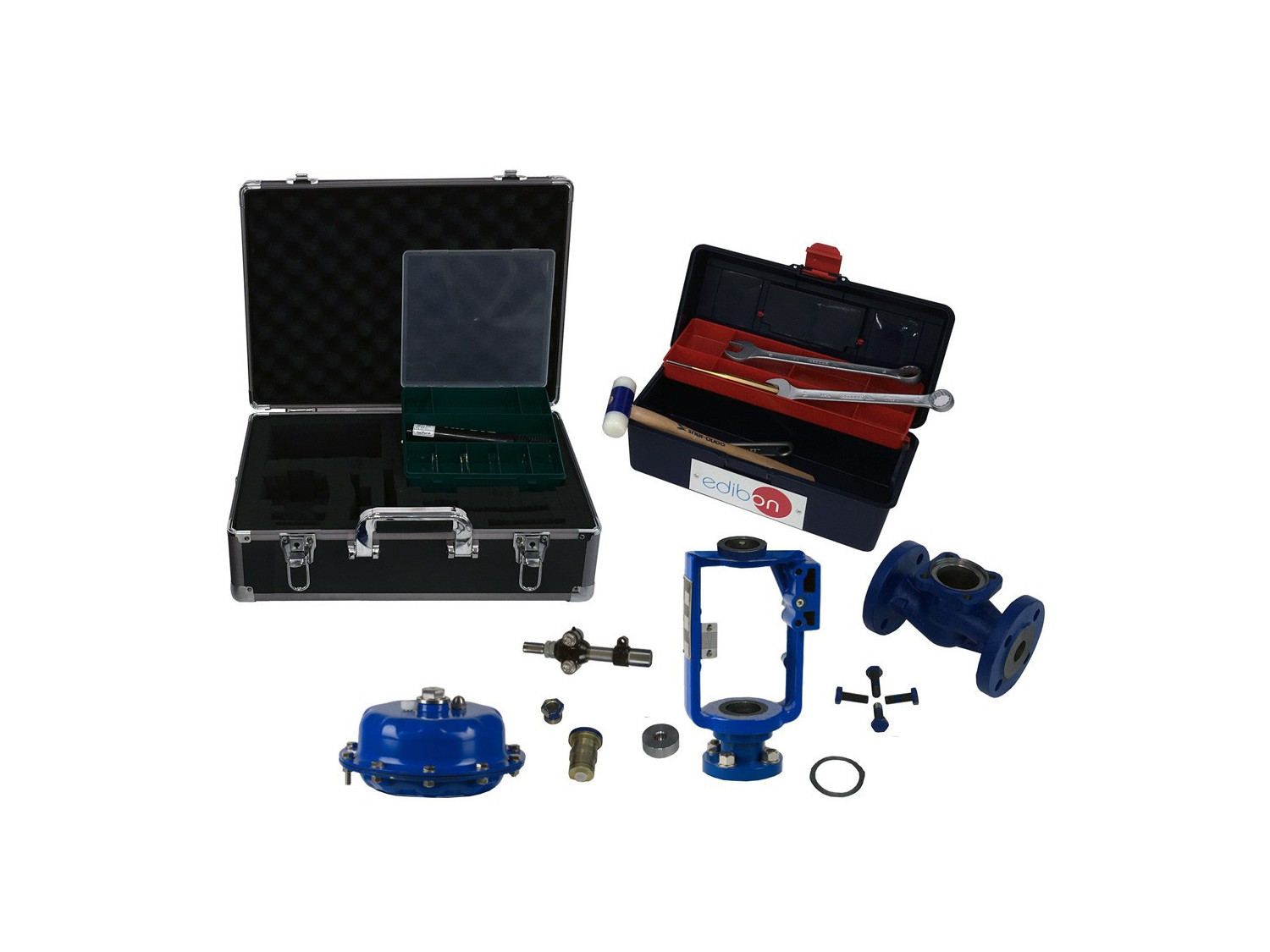

L'Unité d'assemblage des Vannes de Contrôle Pneumatiques, "ACPV", est une vanne à soupape à soufflet fournie dans une mallette de transport qui comprend également un manuel avec des plans en deux dimensions, le dessin des pièces individuelles et le dessin de l'ensemble de l'unité, la liste des pièces principales et la réglementation relative aux matériaux de fabrication. L'unité est livrée avec un jeu d'outils spécifique pour la vanne. La vanne comprend un corps en fonte, un couvercle de serrage, un cadre de presse-étoupe, un cône et une broche. Il comprend un ensemble de joints, boulons et écrous avec leur identification correspondante. Le joint est en graphite et le guide est en acier au carbone. L'arbre est en acier inoxydable.

Cette unité permet à l'étudiant d'acquérir des connaissances sur l'installation d'une vanne et sur le montage et le démontage de ce type d'appareils. Il guide également l'étudiant dans la connaissance des différents éléments de la vanne, la méthode d'étanchéité du presse-étoupe, la fonction des joints et le test de ce type d'appareils. En même temps, il permet d'étudier et de comprendre les plans industriels, ainsi que l'identification des composants dans un dessin industriel. De plus, l'unité est fournie avec une pompe manuelle et deux raccords à bride pour effectuer le test d'étanchéité correspondant.
