L'Unité d´Énergie de Ondes, Contrôlée par Ordinateur (PC), "EOMC", est une unité à l'échelle, conçue par EDIBON pour étudier l'énergie de ondes et l'influence de plusieurs variables. L'unité est constituée d'une Unité Base et de Service et Générateur d’Ondes, "EOMC-UB" et plusieurs modules à utiliser avec l'EOMC-UB, qui permettent d'étudier la conversion de l'énergie de ondes en énergie mécanique.
La fourniture minimale se compose de deux éléments principaux : Unité Base et de Service et Générateur d’Ondes "EOMC-UB", et au moins un des éléments requis décrits ci-dessous.
L'unité "EOMC-UB" se compose principalement d'un canal d'écoulement et d'un générateur de ondes:
- CF80/5. Canal d’Ecoulement des Fluides (section : 80 x 300 mm), longueur: 5 m.
- CFGO-K1. Kit d'Éléments Mécaniques de Génération d'Ondes.

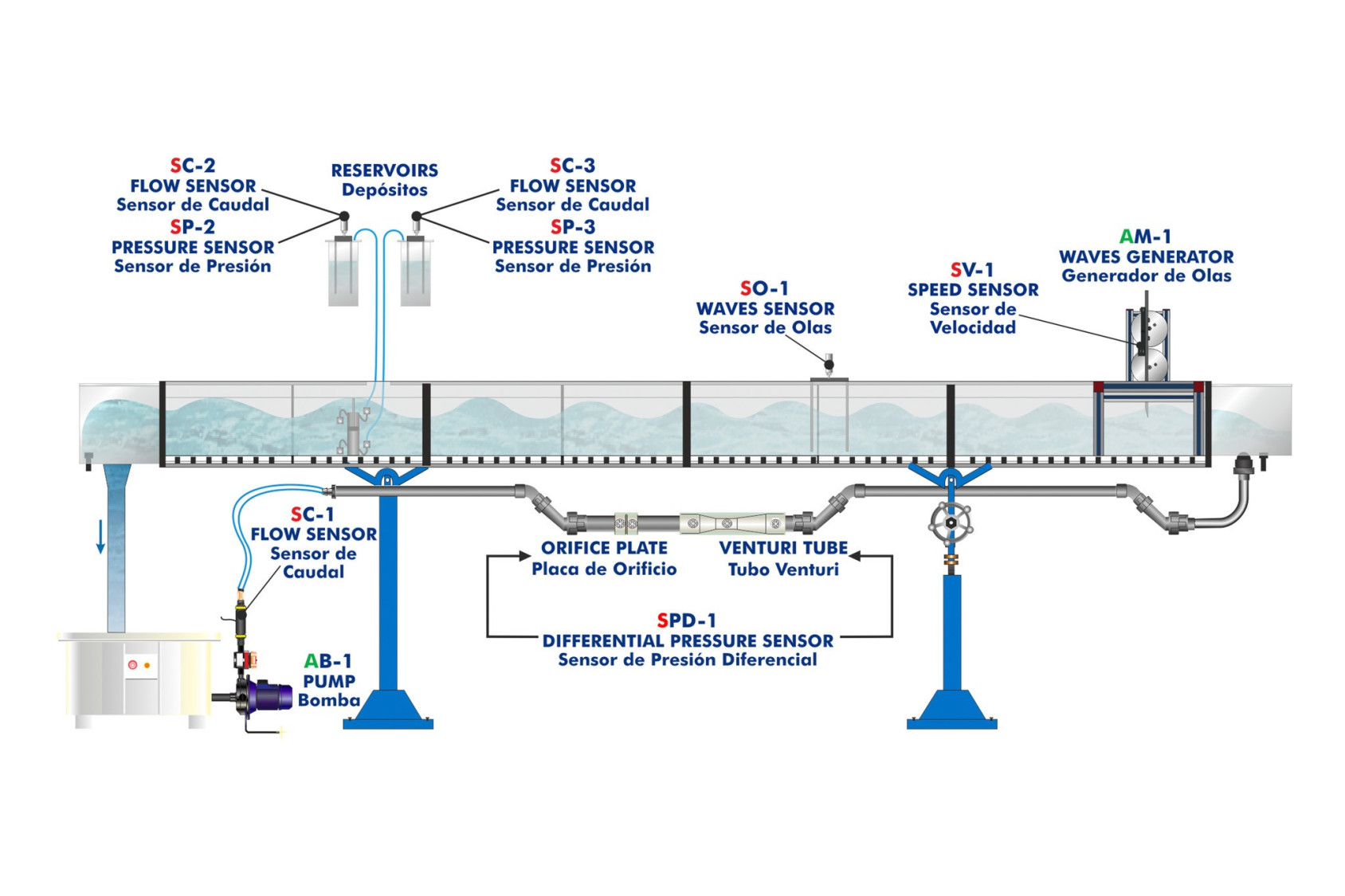

Le canal d'écoulement consiste en une section rectangulaire avec des parois transparentes à travers lesquelles l'eau est amenée à circuler. L'eau est prélevée du réservoir de stockage au moyen d'une pompe hydraulique (contrôlée par ordinateur (PC)) et elle est conduite vers le réservoir d'entrée à travers le tuyau, où le flux est calmé. Ensuite, elle circule dans le canal qui se déverse dans le réservoir de réception, pour retourner finalement au réservoir de stockage. Ainsi, le circuit fermé est complet. Un capteur d'ondes situé sur le canal d'écoulement permet de mesurer la hauteur et la fréquence des ondes.
Pour réguler le débit d'eau dans le canal, il y a une vanne de régulation à la sortie de la pompe. Un capteur de débit est situé à la sortie de la pompe pour mesurer le débit d'eau. Un capteur de pression différentielle est utilisé pour mesurer la chute de pression dans la plaque à orifice ou dans le tube de Venturi situé dans la sortie d'eau de la pompe.
Le générateur d'ondes produit différents types d'ondes. Il est basé sur une lame qui tire l'eau, produisant les ondes. La fréquence des ondes est modifiée en changeant la vitesse de rotation de la pale. La vitesse de rotation de la pale peut être régulée (contrôlée par ordinateur). La taille des ondes change en fonction de la quantité d'eau déplacée. La quantité d'eau déplacée est modifiée en changeant le niveau d'eau dans le réservoir ou en ajustant la lame afin de l'introduire plus profondément dans le canal. Un capteur de vitesse mesure la vitesse de rotation de la pale.
Éléments requis (au moins un) (Non inclus):
- EOMC-1. Module de Boye de Flotation.
- EOMC-2. Module de Colonne d'Eau Oscillante.
- EOMC-3. Module de Pelamis.
- EOMC-4. Module de Canal Rétréci.
- EOMC-5. Module "Canard Salter".

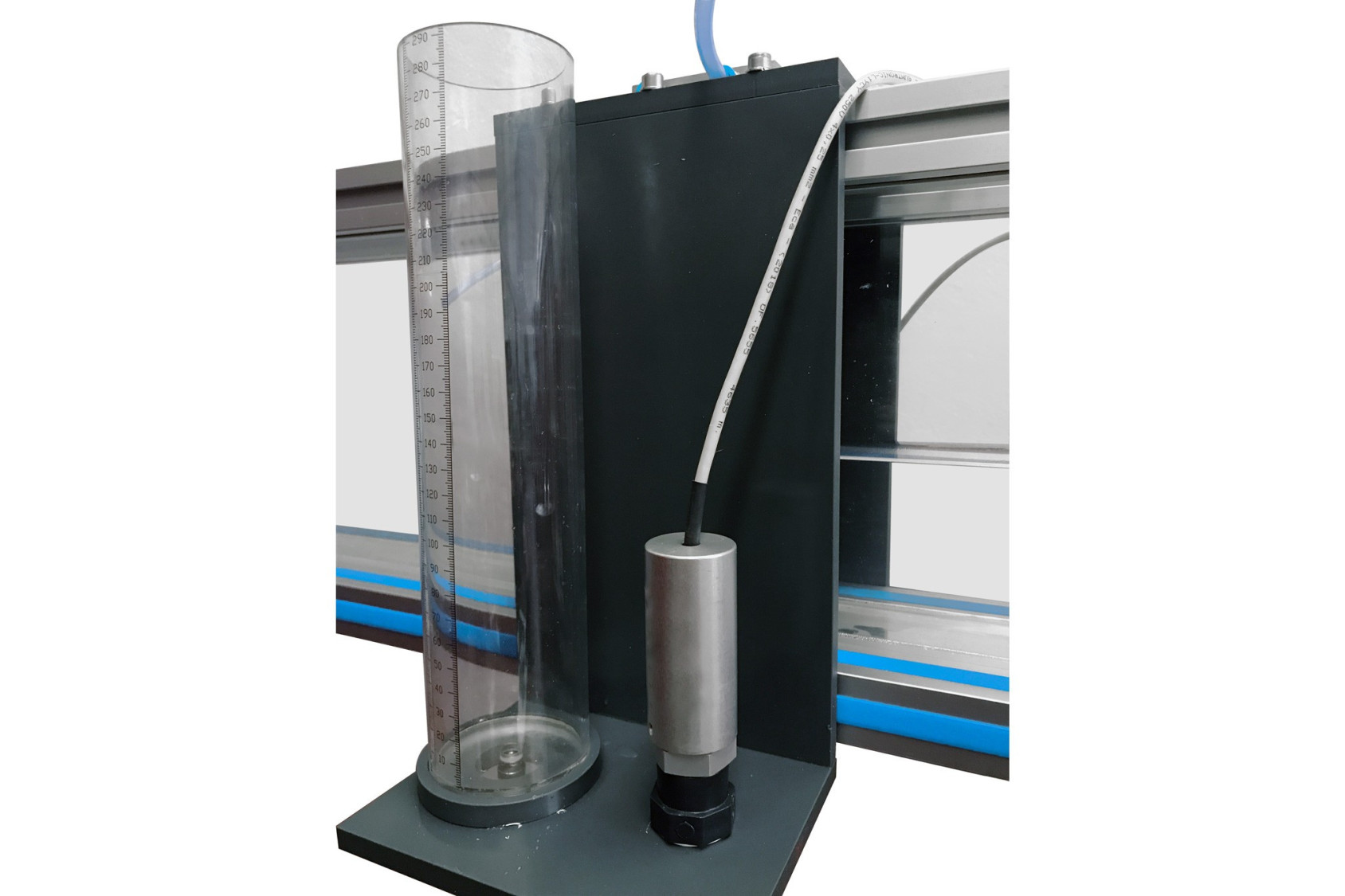

Les modules EOMC-1, EOMC-2, EOMC-3 et EOMC-5 comprennent une pompe à eau à double effet, capable d'extraire une quantité d'eau variable due à la poussée ascendante de la onde et à la force de gravité. Les tuyaux de sortie sont dirigés vers deux réservoirs montés sur un support. La quantité d'eaucollectée sur un certain nombre de cycles de ondes peut être mesurée. Ils comprennent deux capteurs de pression pour mesurer la hauteur d'eau dans les réservoirs et deux capteurs de débit pour mesurer le débit d’eau impulsé par les modules.

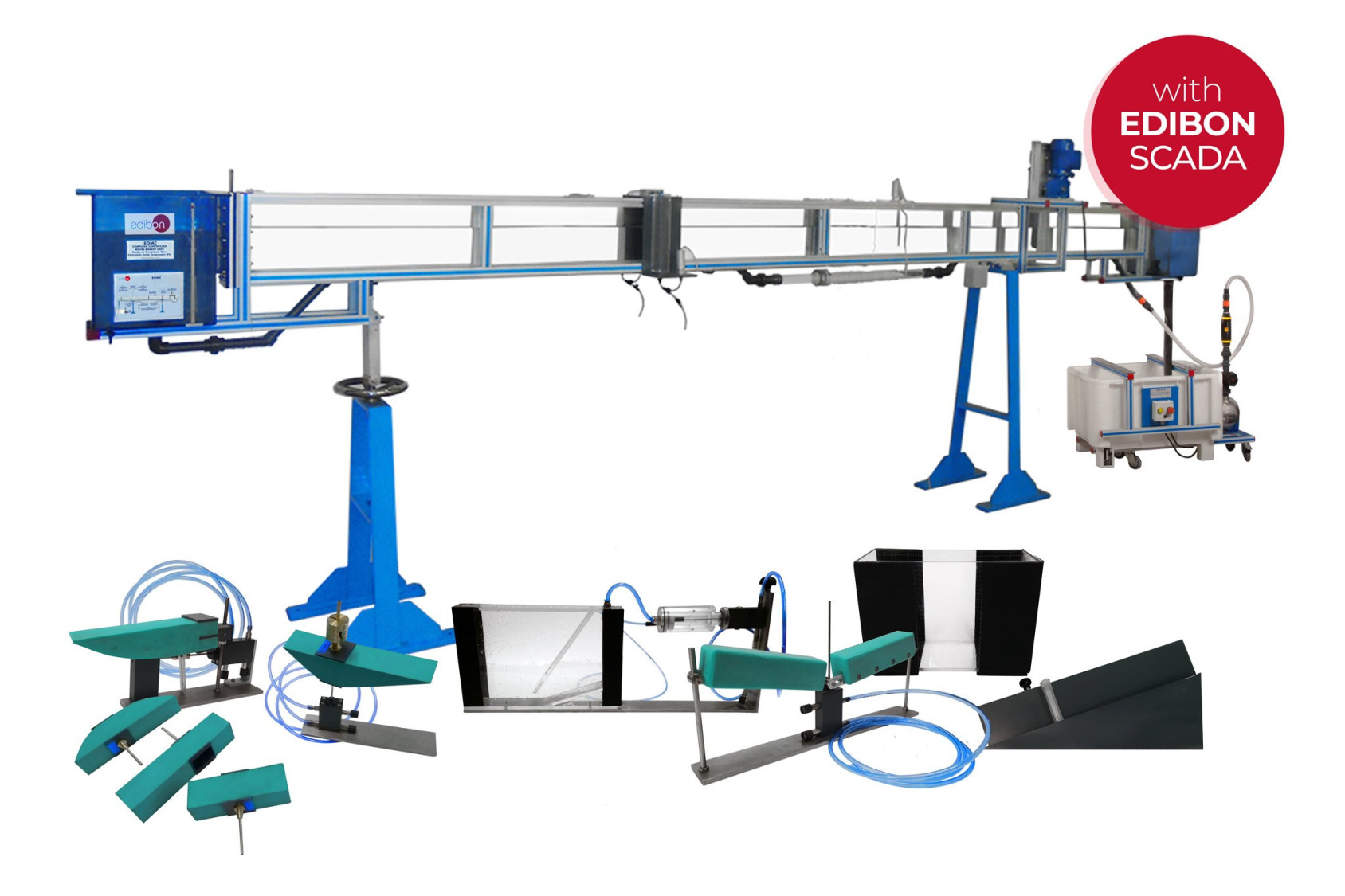

L’Unité d´Énergie de Ondes, Contrôlée par Ordinateur (PC), "EOMC", comprend les éléments suivants:

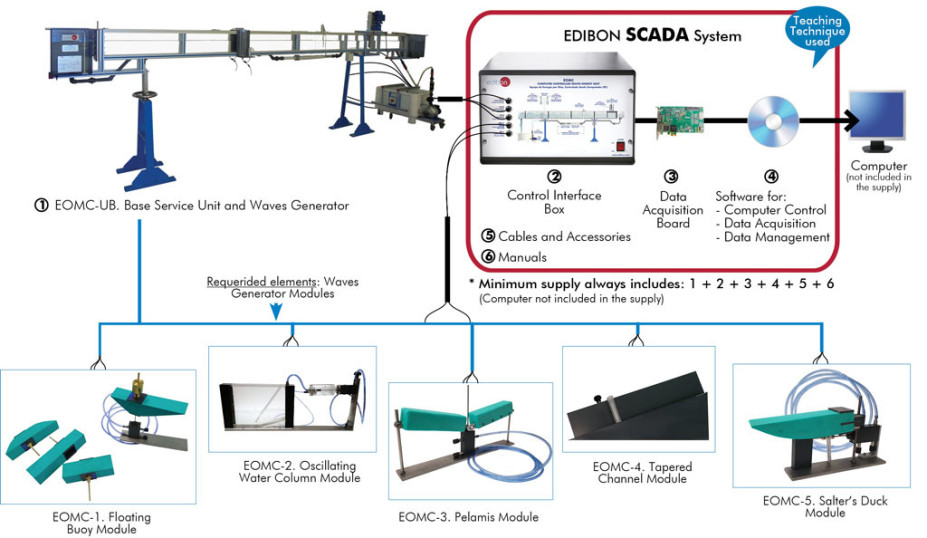

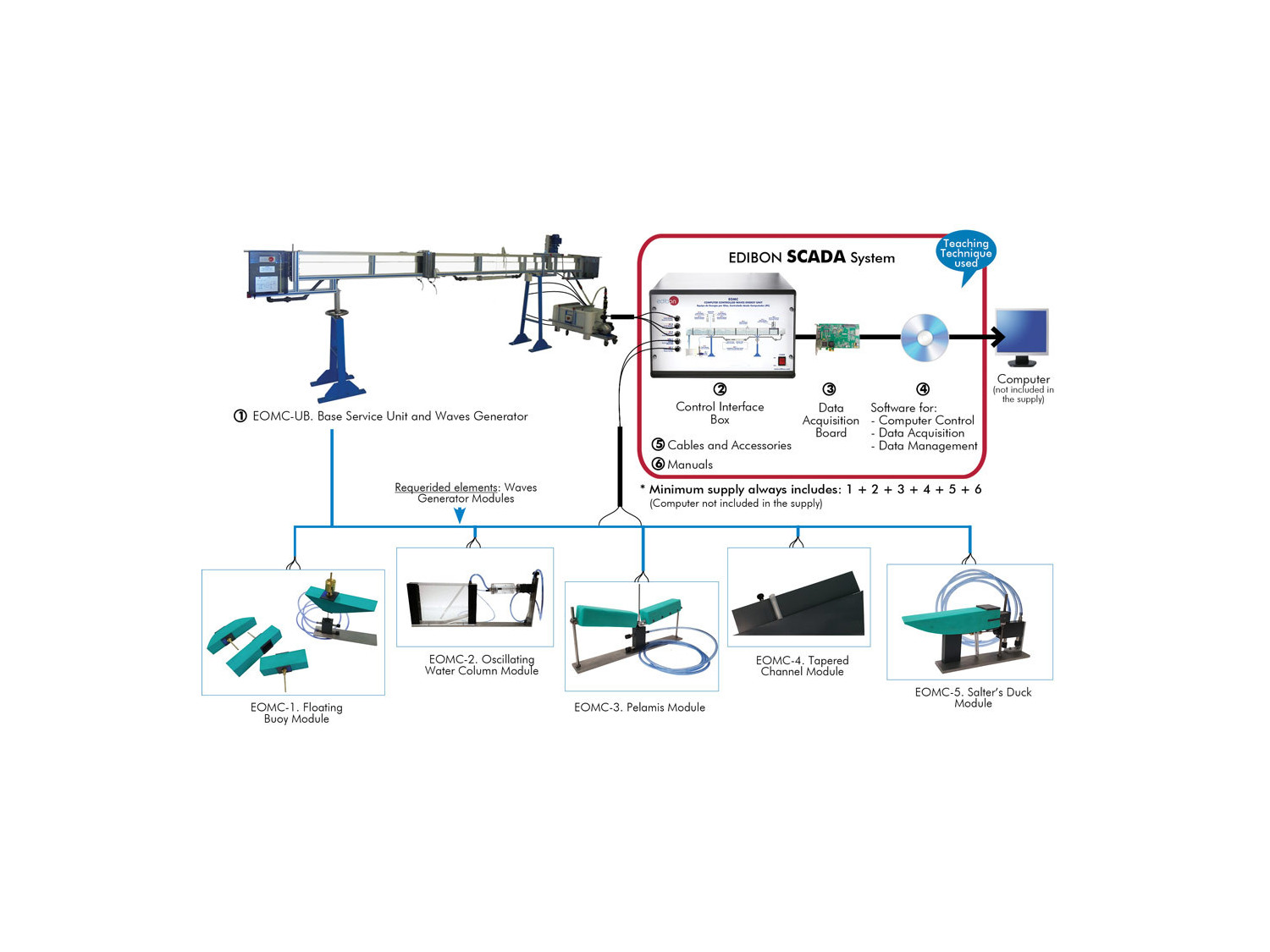

- Unité Base et de Service et Générateur d’Ondes "EOMC-UB".
- Module de Boye de Flotation, "EOMC-1".
- Module de Colonne d’Eau Oscillante, "EOMC-2".
- Module de Pelamis, "EOMC-3".
- Module de Canal Rétréci, "EOMC-4".
- Module "Canard Salter", "EOMC-5".

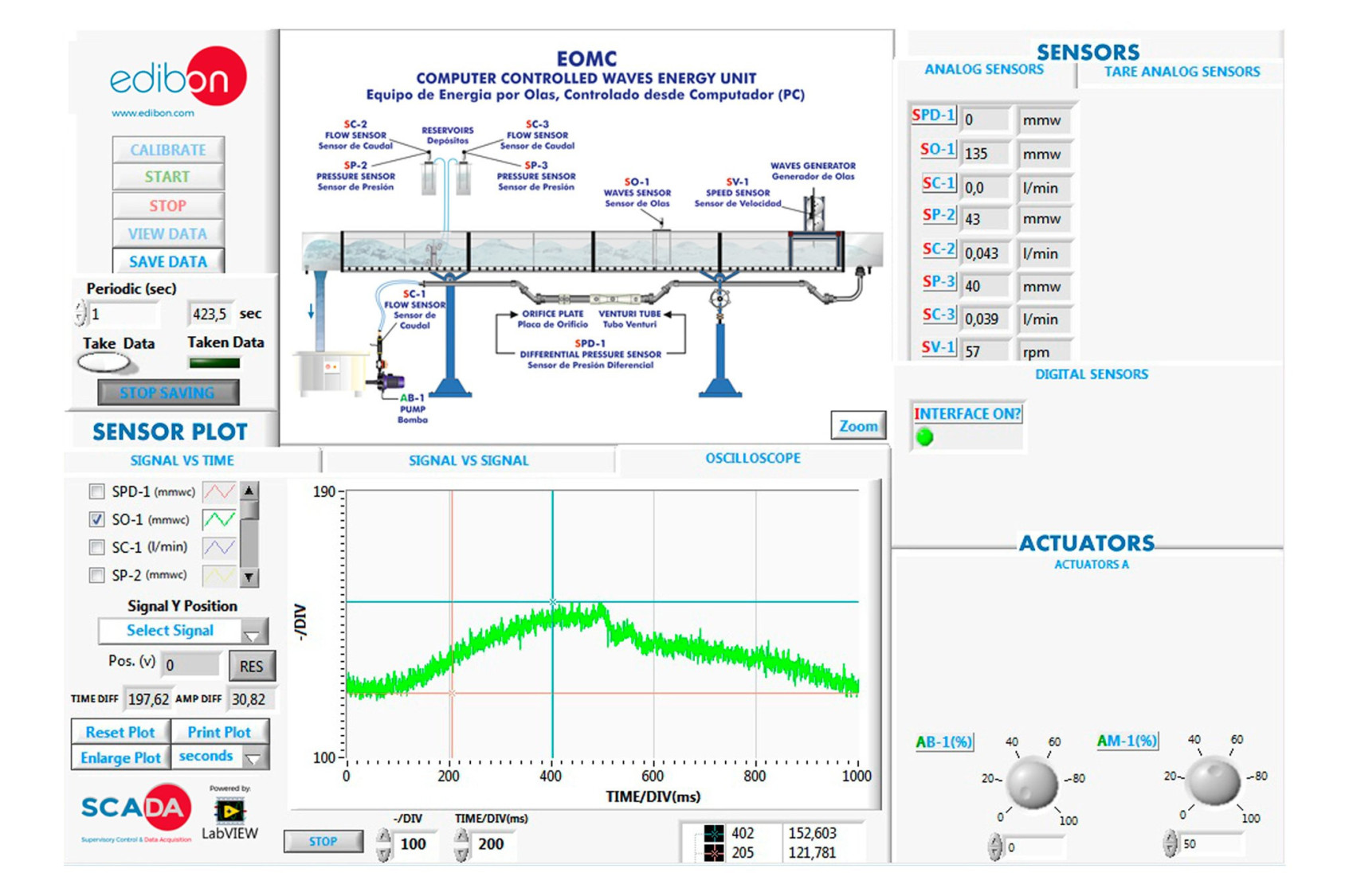

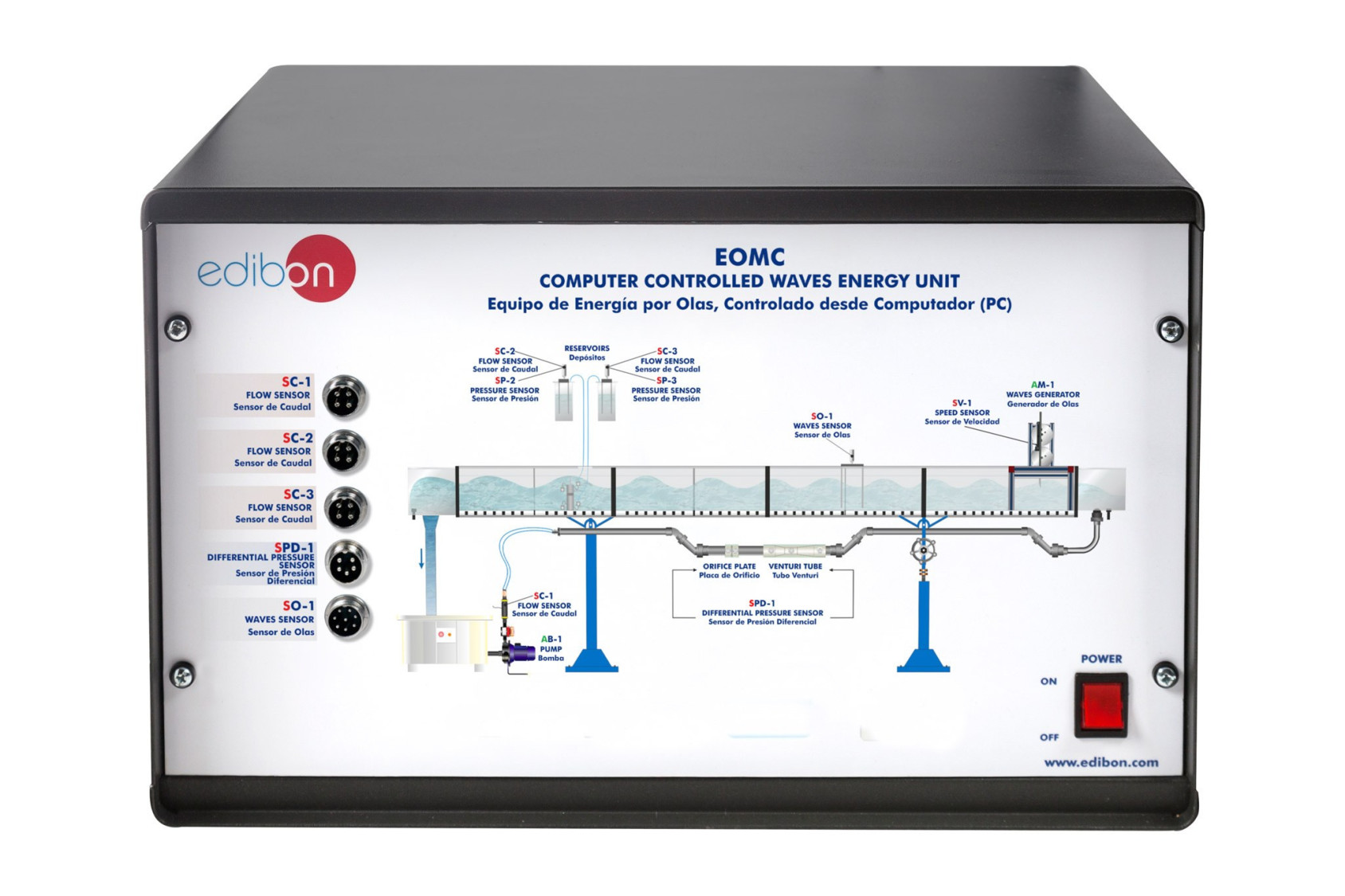

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
