EEE Unité d'Énergie Éolienne

L'Unité d'Énergie Éolienne, "EEE", contient un aérogénérateur, à l'échelle du laboratoire, et est utilisée pour étudier la conversion de l'énergie cinétique du vent en énergie électrique et d'étudier l'influence de certains facteurs sur cette génération.

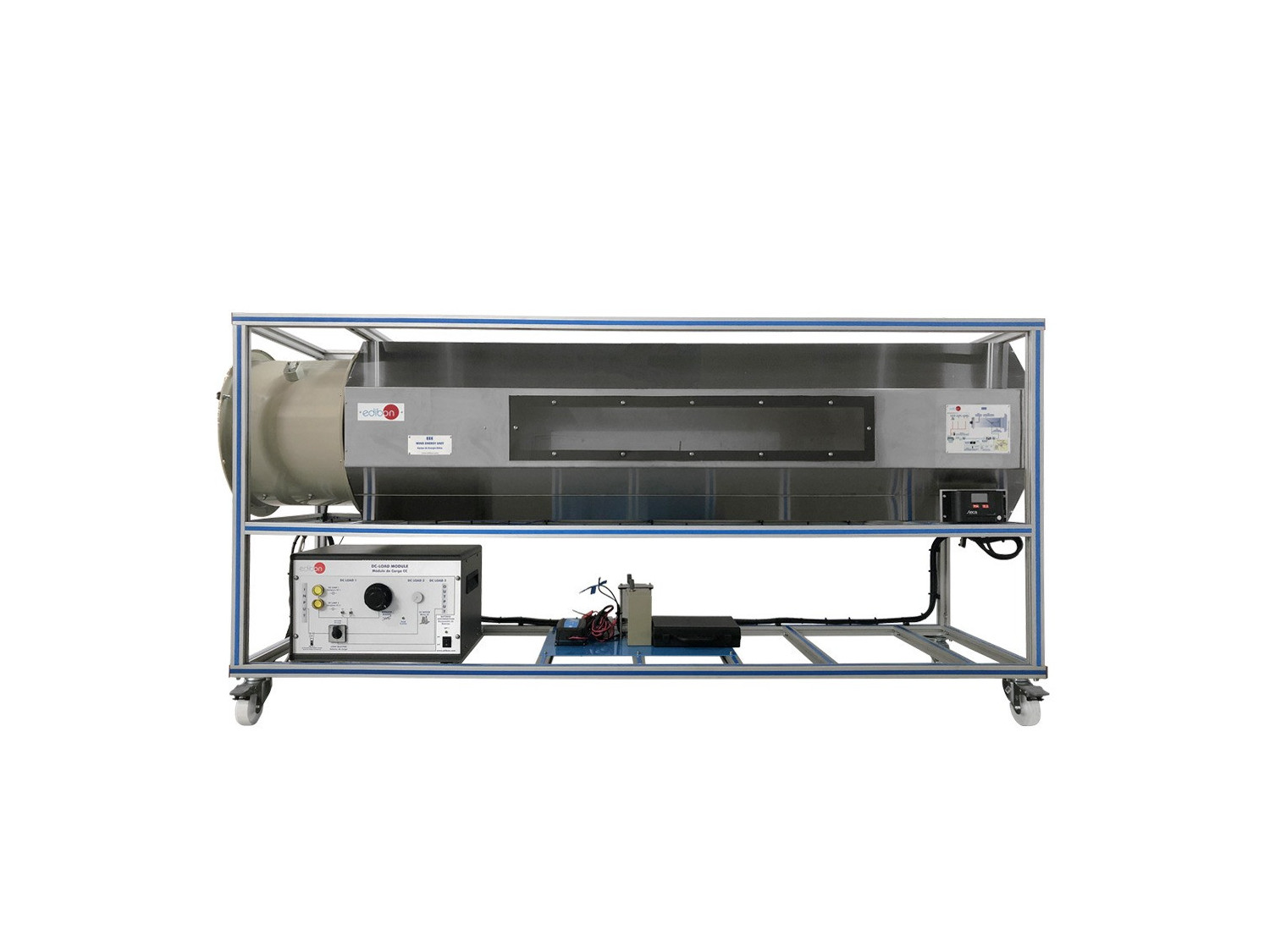

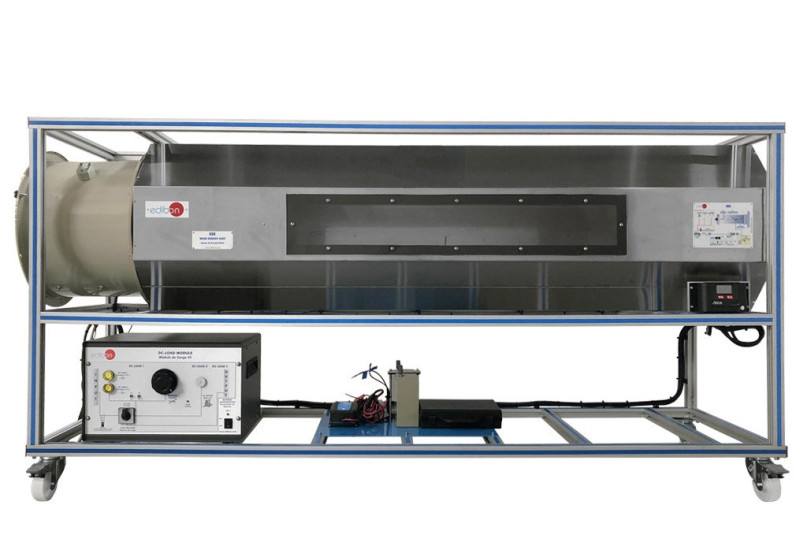

L'unité se compose d'un tunnel en acier inoxydable, d'un aérogénérateur et d'un ventilateur axial à vitesse variable. Un rotor (ou turbine) à placer jusqu'à pales et un générateur sont les éléments centraux de l'aérogénérateur.

La vitesse de l'air est modifiée en changeant la vitesse de rotation du ventilateur axial. Ce ventilateur génère le flux d'air nécessaire pour faire fonctionner le rotor de l’unité éolien. Le générateur convertit l'énergie cinétique du rotor en énergie électrique.

L'angle d'incidence de l'aérogénérateur et l'angle de chaque pale peuvent être modifiés. Les pales peuvent être amovibles et il est possible de définir différentes configurations de pales.

Cette unité comprend un régulateur de charge CC, un chargeur de batterie auxiliaire, une batterie et un module de charges CC. Le module de charges CC contient des lampes CC lampes, un rhéostat, un moteur CC, un sélecteur de charge et des interrupteurs pour sélectionner le type de charge :

• Position 1 : L'aérogénérateur ou le régulateur fonctionne à la tension du circuit ouvert.
• Position 2 : Les lampes CC et le rhéostat sont directement connectés à l'aérogénérateur ou au régulateur. Ces charges peuvent être connectées indépendamment ou en parallèle à l'aide d'interrupteurs manuels.
• Position 3 : Le moteur CC est directement connecté à l'aérogénérateur ou au régulateur.
• Position 4 : Mode Bypass, il n'y a pas de charges CC.

Les paramètres suivants sont mesurés : température de l'air, vitesse de l'air, vitesse du rotor, tension et courant. Il y a un capteur de température avant le rotor de l'aérogénérateur. La vitesse de l'air est mesurée avec un anémomètre placé dans le tunnel et on détermine également la vitesse de rotation de l'aérogénérateur (rpm). Un capteur de tension et de courant permet de mesurer la tension et le courant pour déterminer la puissance.

Il est possible de connaître, en temps réel, la valeur de la tension continue et du courant fournis par l'aérogénérateur, mesurés avant et après le régulateur.
