EEEC Unité d´Énergie Éolienne, Contrôlée par Ordinateur (PC)

L’Unité d´Énergie Éolienne, Contrôlée par Ordinateur (PC), "EEEC", contient une éolienne à l’échelle d’un laboratoire, et est utilisé pour étudier la conversion de l’énergie éolienne cinétique en énergie électrique et pour étudier l’influence de certains facteurs sur sa production.

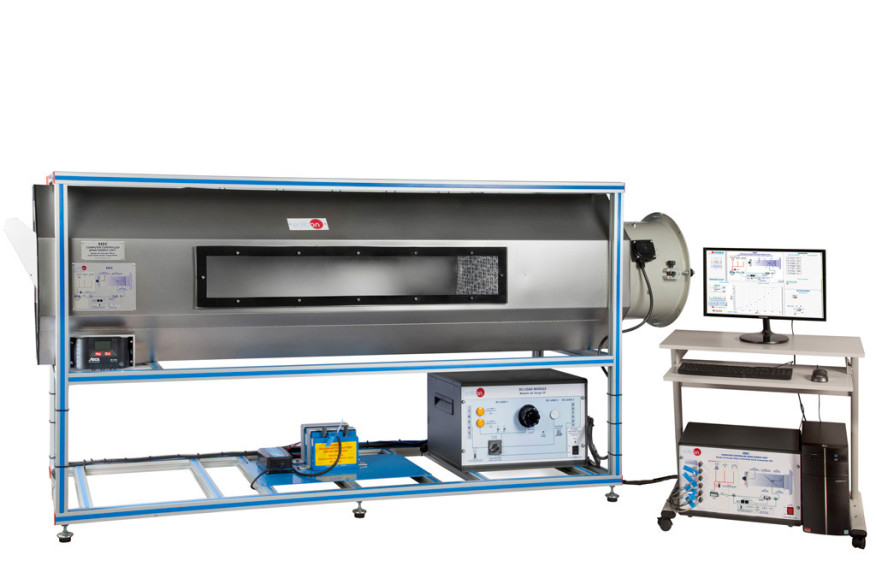

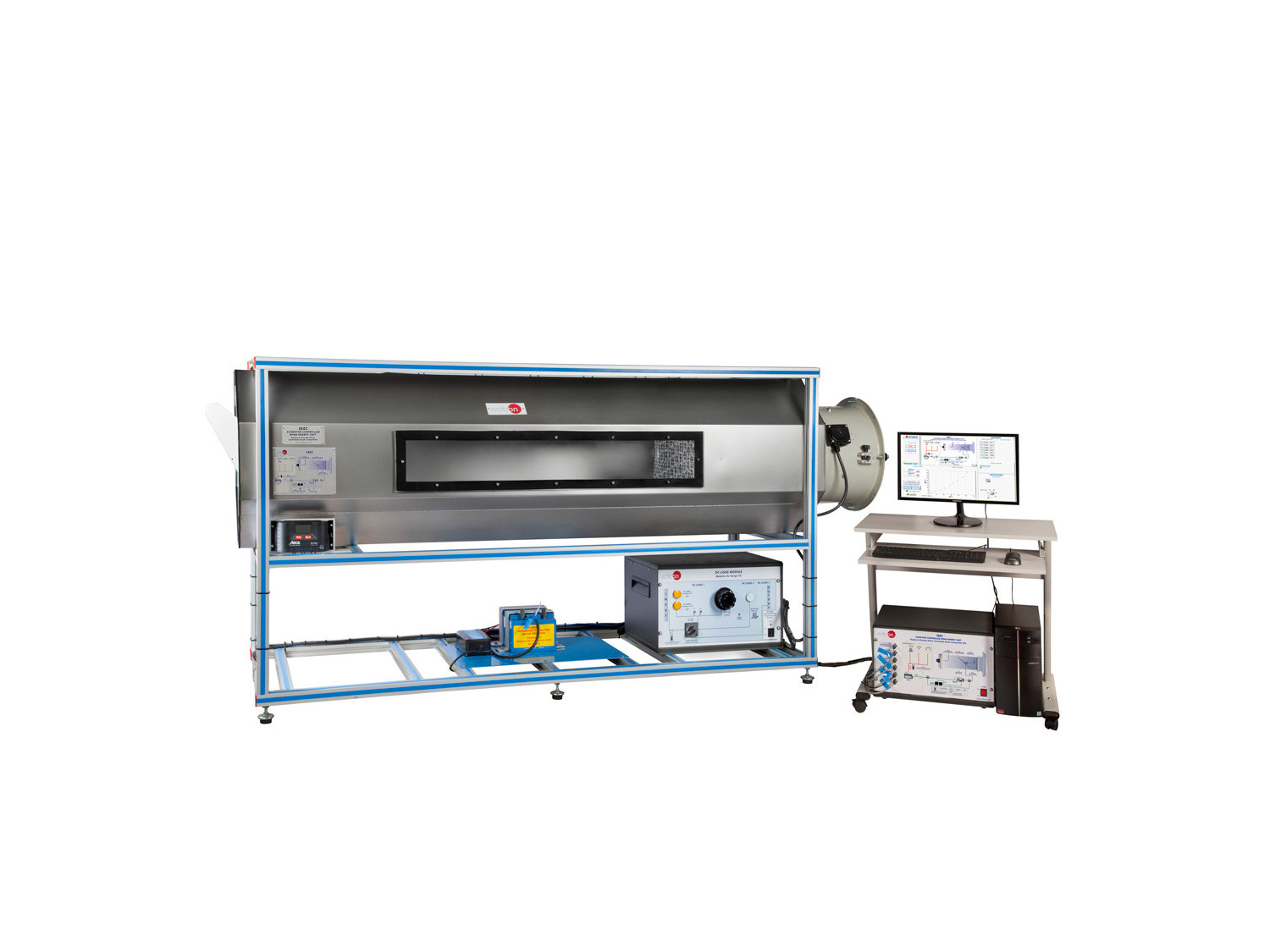

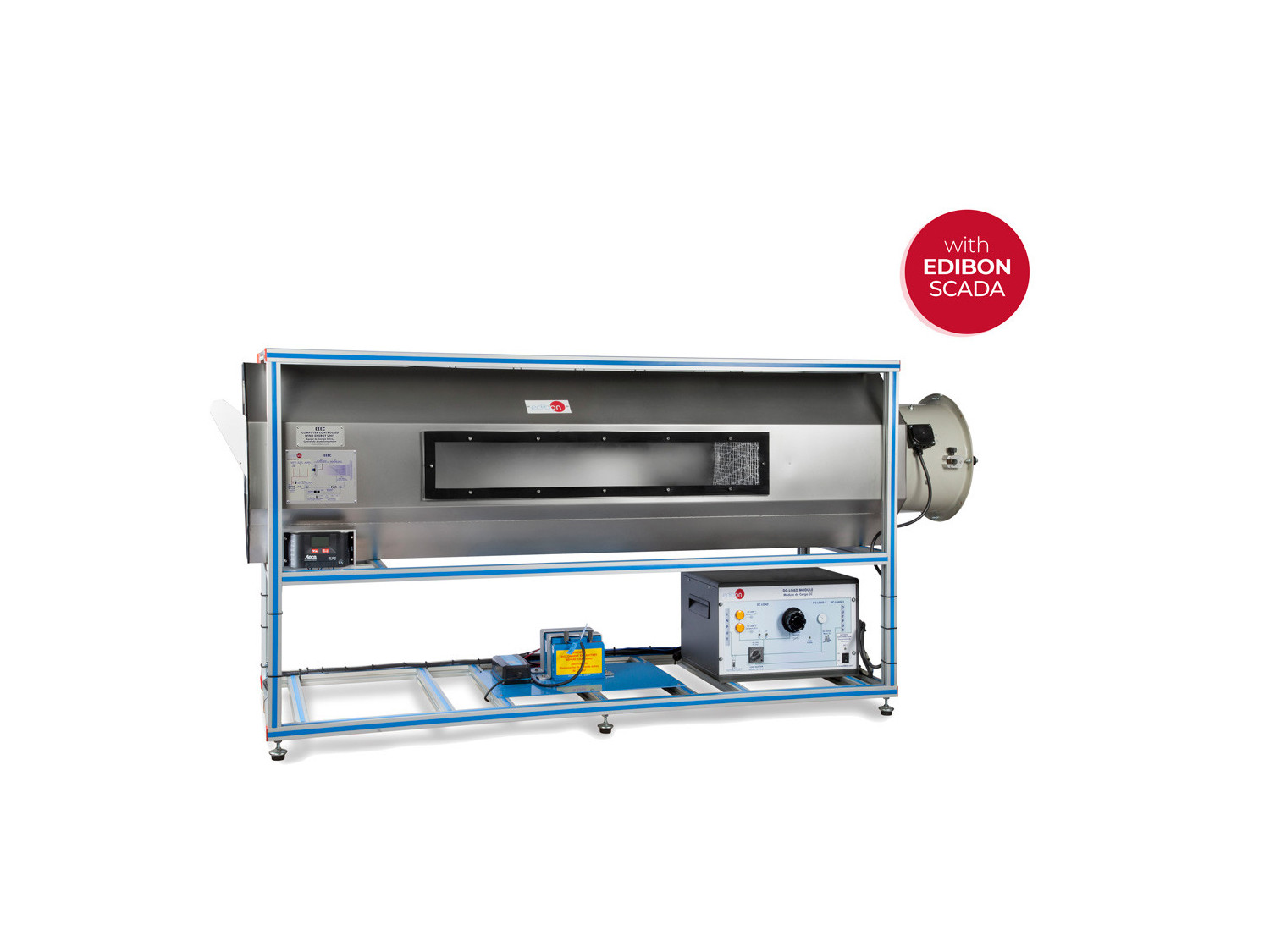

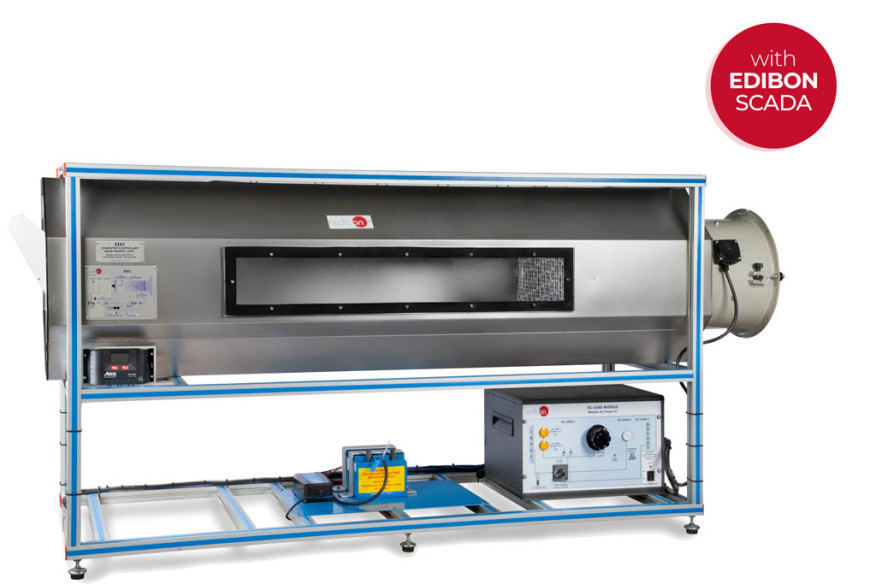

Cet équipement se compose d’un tunnel en acier inoxydable, d’une éolienne et d’un ventilateur axial à vitesse variable (contrôlé par PC). Un rotor (ou turbine) pour placer les pales et un générateur sont les éléments principaux de l’éolienne.

La vitesse de l’air est modifiée en changeant la vitesse de rotation du ventilateur axial. Le ventilateur génère le débit d’air nécessaire pour le fonctionnement du rotor de l’éolienne.

Le générateur convertit l’énergie cinétique du rotor en énergie électrique.

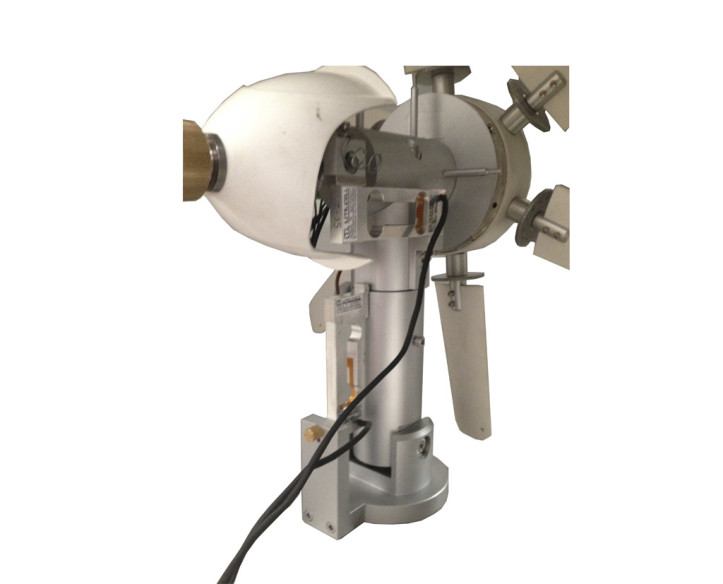

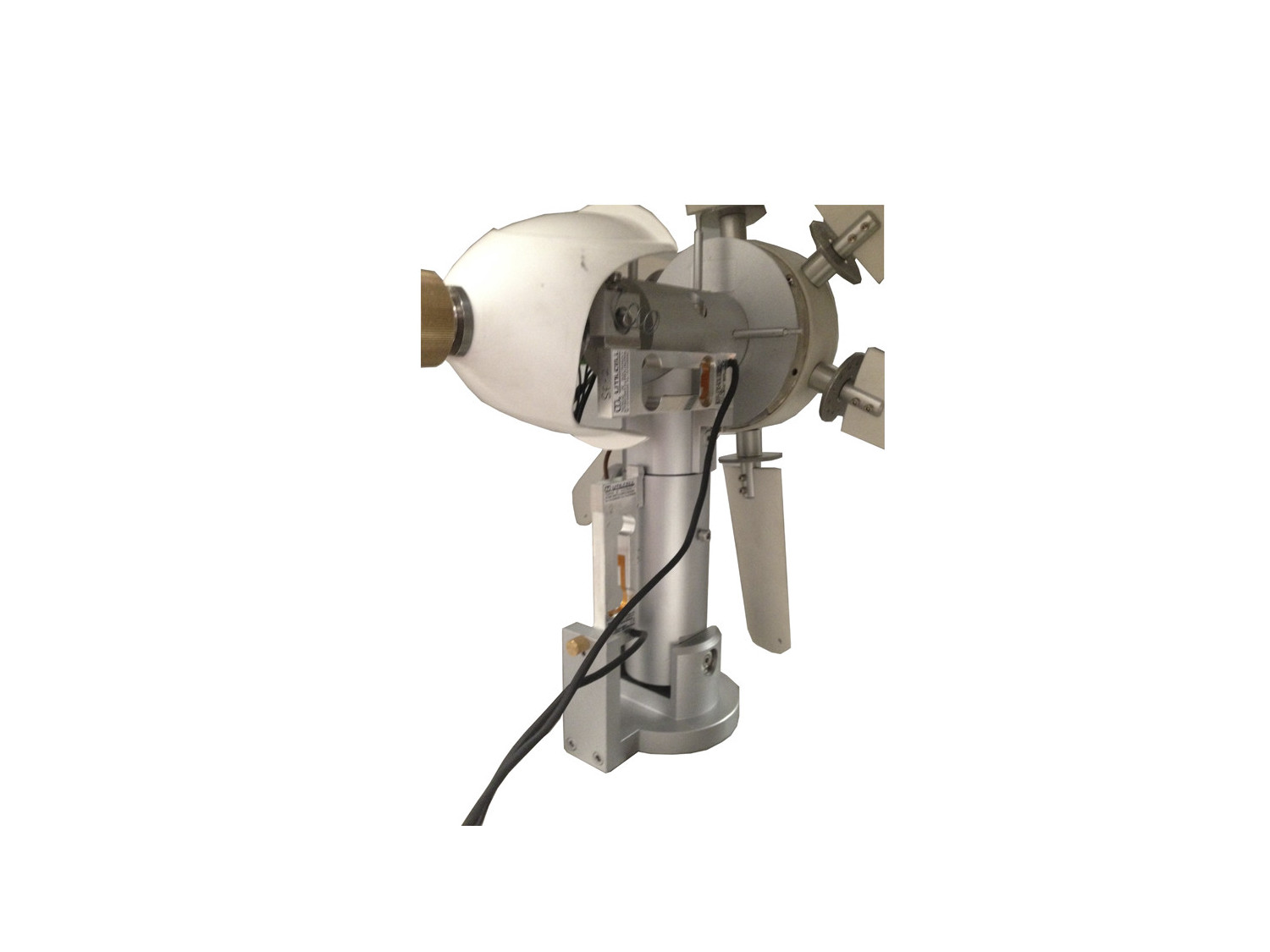

L’angle d’incidence de l’éolienne et l’angle de toutes les pales peuvent être modifiés. Les pales peuvent être retirées et différentes configurations peuvent être sélectionnées.

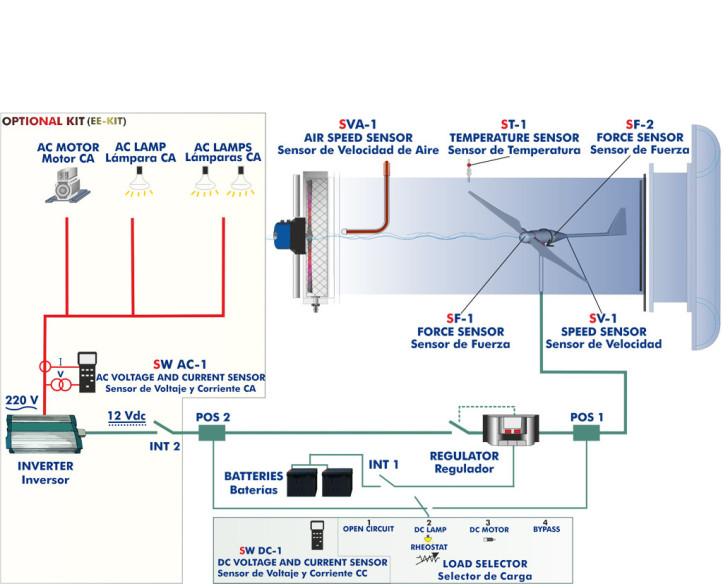

L’équipement comprend un contrôleur de charge CC, un chargeur de batterie auxiliaire, une batterie et un Module de charge CC. Le Module de charges CC contient des lampes CC, un rhéostat, un Moteur à Courant Continu, un sélecteur de charge et des commutateurs pour sélectionner le type de charge.

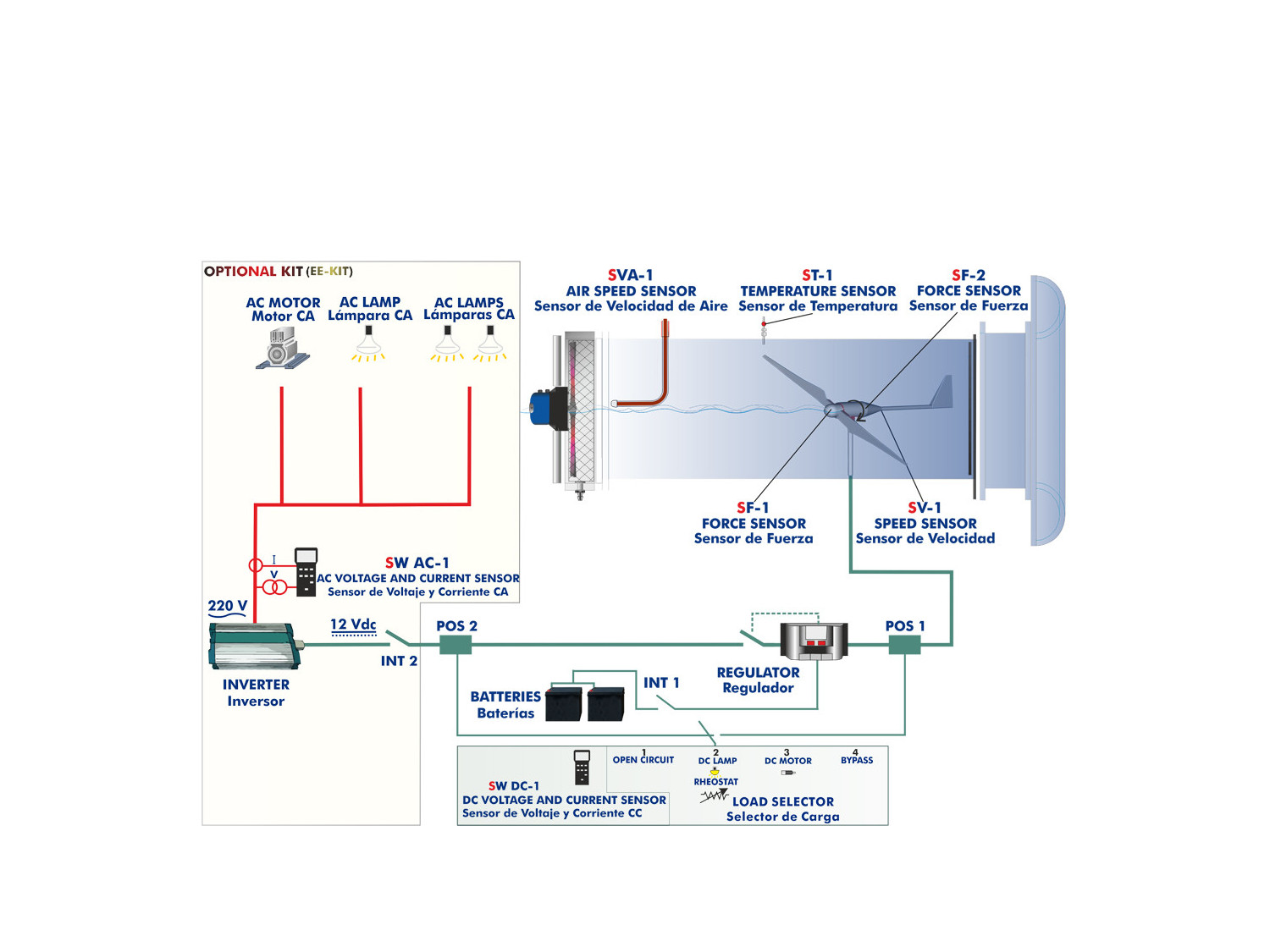

Les paramètres suivants sont mesurés: température de l’air, vitesse de l’air, vitesse de rotation du rotor et la tension et l’intensité. Il y a un capteur de température devant le rotor de l’éolienne. La vitesse de l’air est mesurée par un capteur situé dans le tunnel et aussi la vitesse de rotation est également déterminée de l’éolienne (r.p.m.). Un capteur de tension et de courant permet de mesurer la tension et l’intensité pour déterminer la puissance.

Il est possible de connaître, en temps réel, les valeurs de tension et de l’intensité Continu données par l’éolienne, mesurées avant et après le régulateur.

En outre, l’Unité d´Énergie Éolienne, Contrôlée par Ordinateur (PC), "EEEC", permet la détermination de la force de poussée sur l’éolienne dans la direction du vent, et la détermination du couple mécanique dans l’éolienne lorsqu’elle est génératrice.

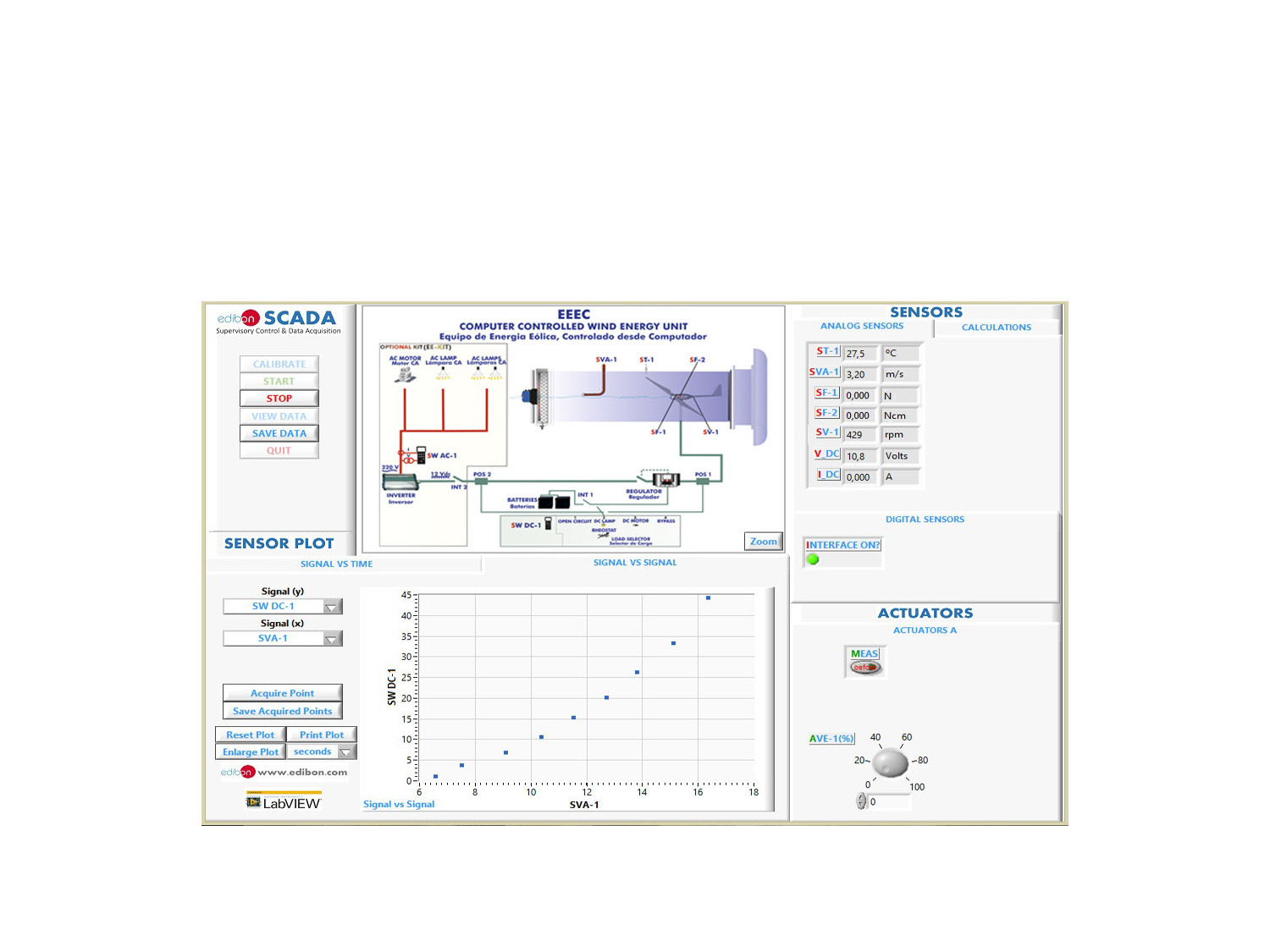

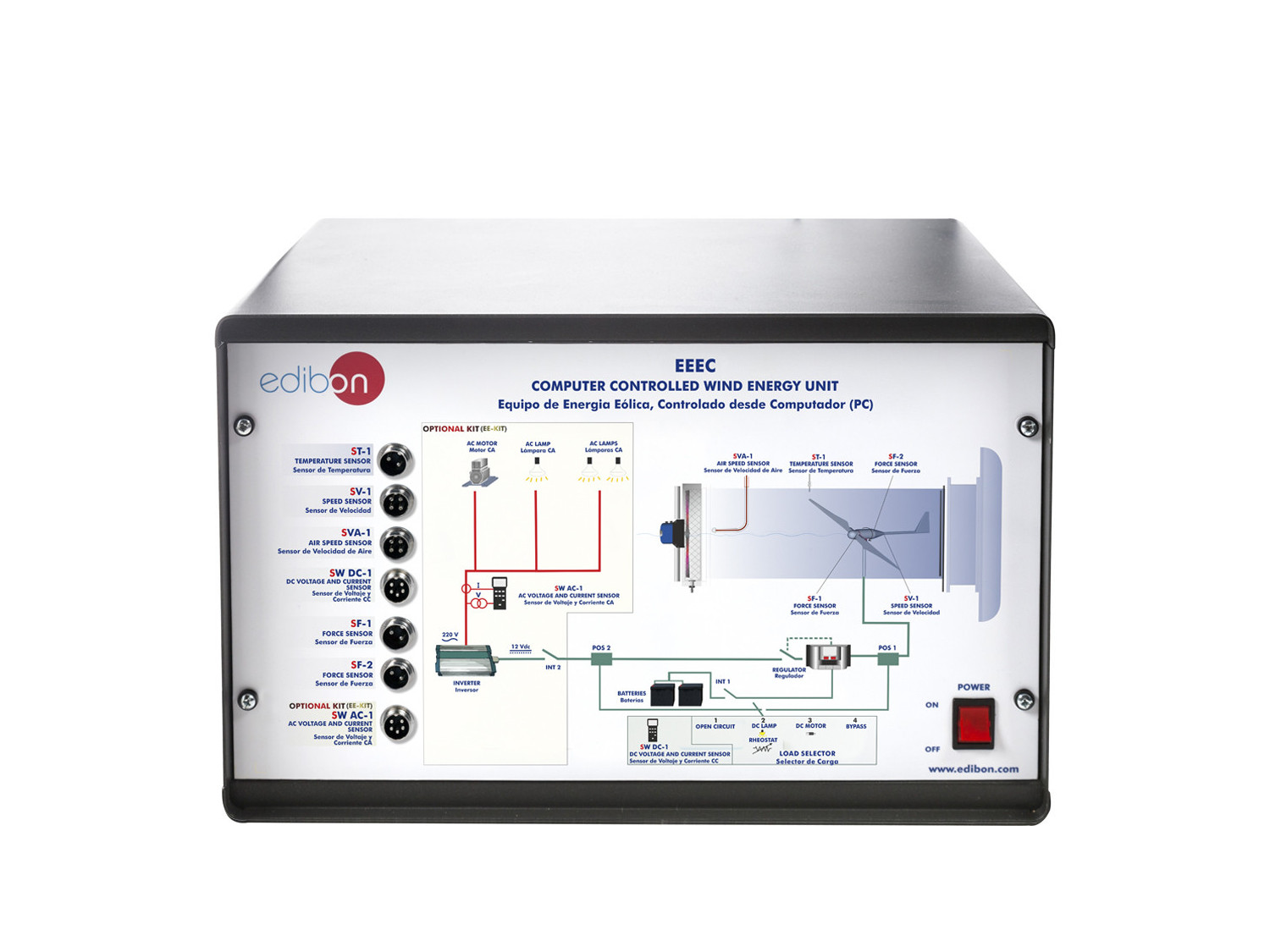

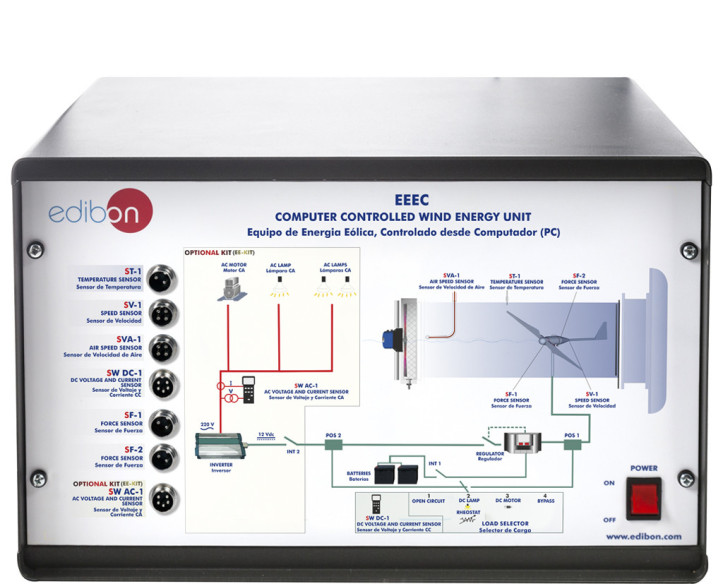

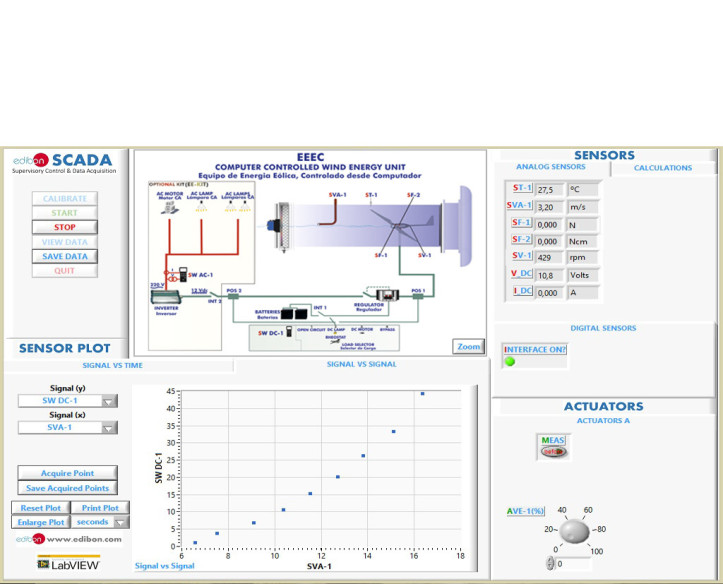

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend: l’Unité elle-même + un Boîtier d’Interface de Contrôle + une Carte d’Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d’Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
