EG6C Unité d´Énergie Géothermique (haute enthalpie), Contrôlée par Ordinateur (PC)

5.3.5.- ÉNERGIE GÉOTHERMIQUE
COMPUTER CONTROLLED GEOTHERMAL (HIGH ENTHALPY) ENERGY UNIT - EG6C

Unité: EG6C. Unité d´Énergie Géothermique (haute enthalpie), Contrôlée par Ordinateur (PC)

COMPUTER CONTROLLED GEOTHERMAL (HIGH ENTHALPY) ENERGY UNIT - EG6C

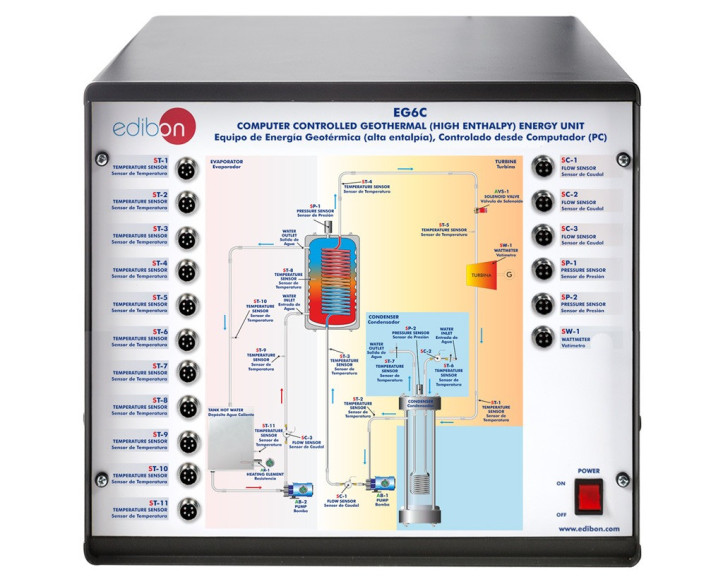

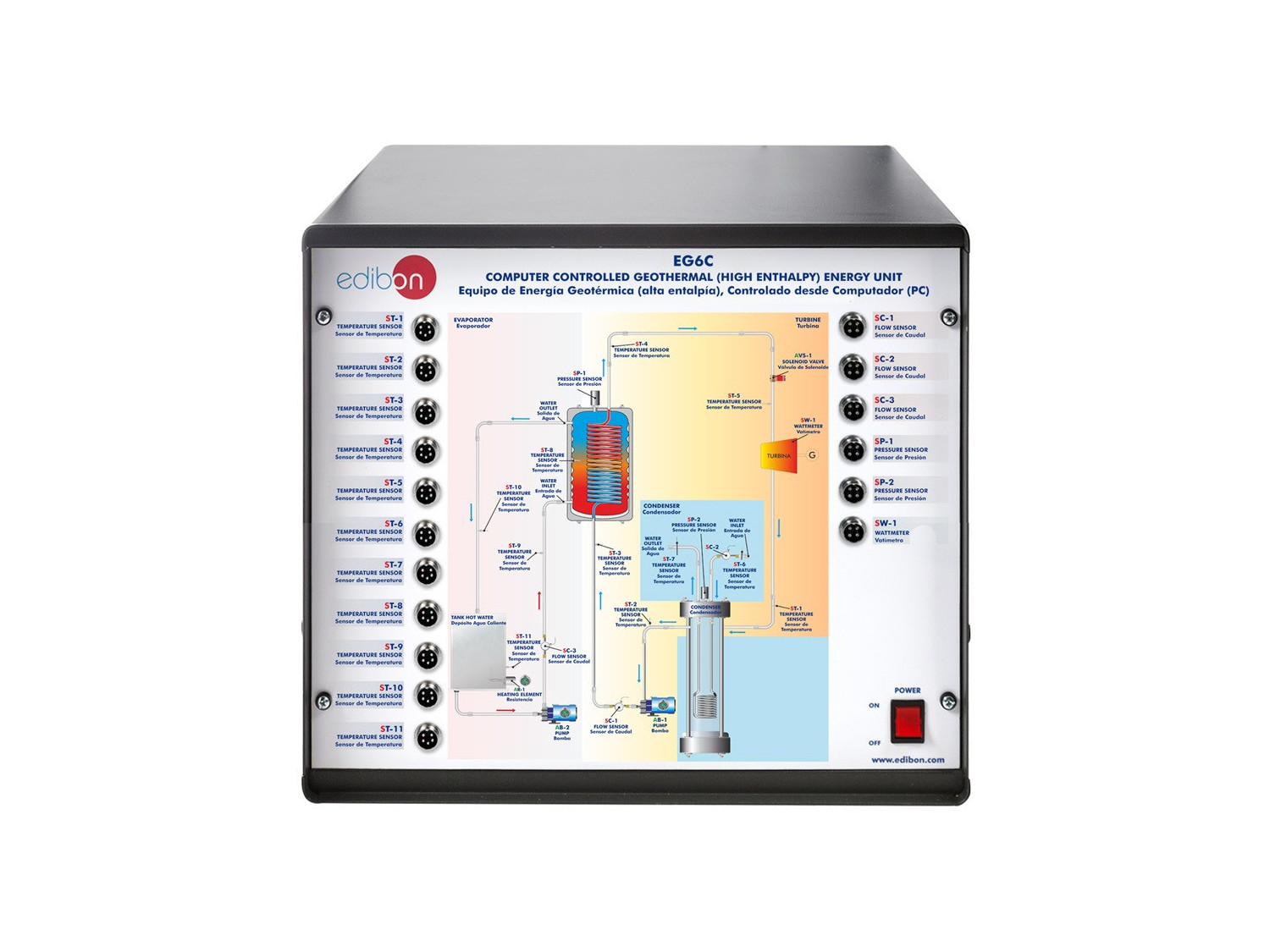

EG6C/CIB. Boîte d'Interface de Contrôle: La Control Interface Box fait partie du système SCADA

COMPUTER CONTROLLED GEOTHERMAL (HIGH ENTHALPY) ENERGY UNIT - EG6C
COMPUTER CONTROLLED GEOTHERMAL (HIGH ENTHALPY) ENERGY UNIT - EG6C

SYSTEMES INNOVANTS

L’Unité d´Énergie Géothermique (haute enthalpie), Contrôlée par Ordinateur (PC), "EG6C", conçu par EDIBON, a pour but d’initier l’élève à une énergie renouvelable, de plus en plus importante.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur
PLCHMI

IIoT Contrôle et surveillance local / à distance avec IHM
ELK

Kit de Développement Logiciel EDIBON, Optimisé par NI LabVIEW™
ESN

EDIBON Scada-Net
ECL

EDIBON Cloud Learning

Laboratories

5RTV
 Laboratoire des Énergies Renouvelables pour l'enseignement Technique et Professionnel
5RHE
 Laboratoire des Énergies Renouvelables pour l'enseignement Supérieur

NOUVELLES LIÉES

Laboratoire soutenu par le Collège Officiel des Ingénieurs Techniques Industriels (Espagne)
Laboratoire soutenu par le Collège Officiel des Ingénieurs Techniques Industriels (Espagne)
Chez EDIBON, nous réaffirmons notre engagement en faveur du progrès des énergies propres et renouvelables, avec un accent particulier sur l'hydrogène vert en tant que moteur clé pour un avenir plus durable. Nous sommes fiers d'avoir été choisis pour équiper le premier laboratoire d'hydrogène vert...
Lire plus
Recyclage et systèmes de stockage d'énergie
Recyclage et systèmes de stockage d'énergie
La transition vers les véhicules électriques (VE) a pris une ampleur considérable à travers le monde, promettant une réduction des émissions de gaz à effet de serre et un chemin vers un avenir plus durable. Cependant, alors que la demande pour les VE s'accélère, le besoin de grandes quantités de...
Lire plus
EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus

Description Générale

L’Unité d´Énergie Géothermique (haute enthalpie), Contrôlée par Ordinateur (PC), "EG6C", conçu par EDIBON, a pour but d’initier l’élève à une énergie renouvelable, de plus en plus importante.

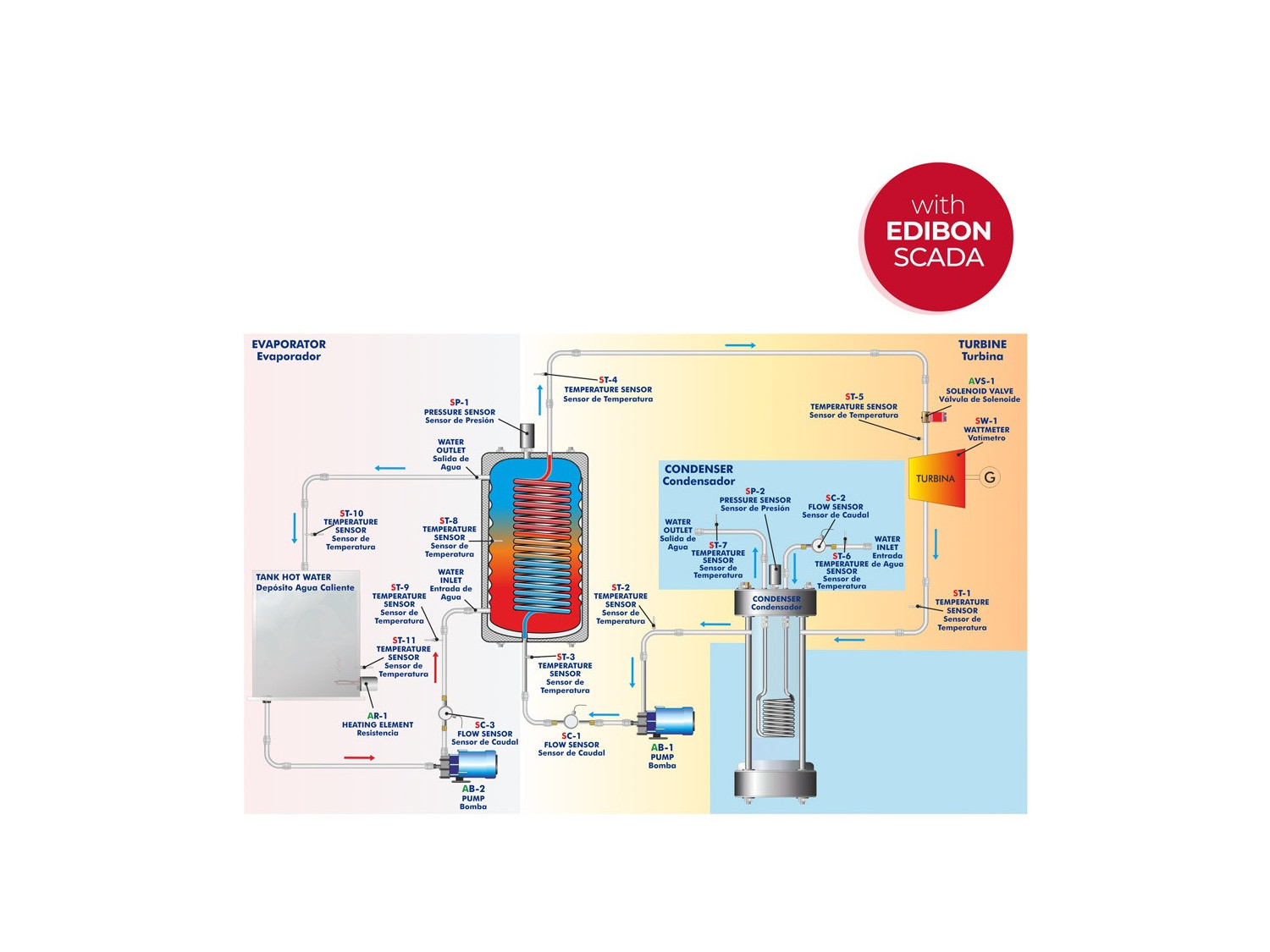

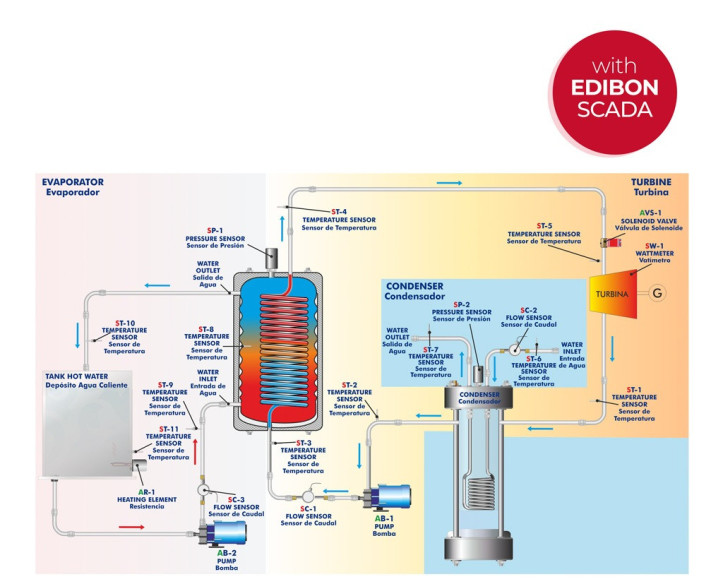

Cette unité simule la vapeur produite dans le puits, en utilisant un générateur de vapeur. Ensuite, la vapeur produite met en mouvement une turbine au moyen d’un injecteur de vapeur, qui se heurte contre la paroi du puits.

En fonction de l’énergie que possède la vapeur (débit, température et pression), il y aura plus ou moins de travail produit par la turbine.

Ce travail mécanique est converti en énergie électrique par un générateur électrique alimentant une charge.

L’unité est équipée d’une instrumentation et de capteurs appropriés permettant de contrôler les mesures des paramètres les plus représentatifs et de commander à partir d’un ordinateur (PC).

L’énergie de sortie alimente un générateur électrique connecté à une résistance. La puissance est mesurée au moyen d’un wattmètre.

Le débit de vapeur est une variable importante et est mesuré au moyen du volume de vapeur condensée pendant un temps déterminé.

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Familiariser l’étudiant avec l’énergie géothermique et toutes les étapes du processus.
  2. Étudier le système avec différentes températures de vapeur.
  3. Étudier le système avec différents débits de vapeur.
  4. Etudier le système avec différentes pressions de vapeur.
  5. Obtention des courbes caractéristiques de la turbine à vapeur.
  6. Rendement de la turbine.
  7. Bilans thermiques.
  8. Mesurer l’électricité produite.
  9. Détermination du rendement thermique.
  10. Etude de la consommation spécifique de vapeur de la turbine.
  11. Détermination du rendement total de l’unité en fonction de l’énergie d’entrée et de la consommation de la charge.
  12. Calibrage des capteurs.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
  3. Le système de contrôle informatique avec SCADA et Contrôle PID permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité EG6C via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité EG6C.
  9. En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
  10. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
