EESFB Unité d'Énergie Solaire Photovoltaïque

5.3.1.- ENERGIE SOLAIRE PHOTOVOLTAÏQUE
PHOTOVOLTAIC SOLAR ENERGY UNIT - EESFB

SYSTEMES INNOVANTS

L'Unité d'Énergie Solaire Photovoltaïque, "EESFB", comprend des unités qui utilisent la loi de photoconversion pour la conversion directe du rayonnement solaire en électricité. L'énergie absorbée est fournie par un rayonnement solaire simulé, qui dans notre cas est fourni par un panneau avec de puissantes sources lumineuses (lampes solaires).

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur

NOUVELLES LIÉES

Setting up at Universities of Canada in Egypt
Setting up at Universities of Canada in Egypt
We feel fortunate to be part of an educational community that fosters international agreements and allows us to learn and incorporate improvements resulting from global research and innovation processes. Today we are happy to present our latests installation in collaboration with the Universities...
Lire plus

Description Générale

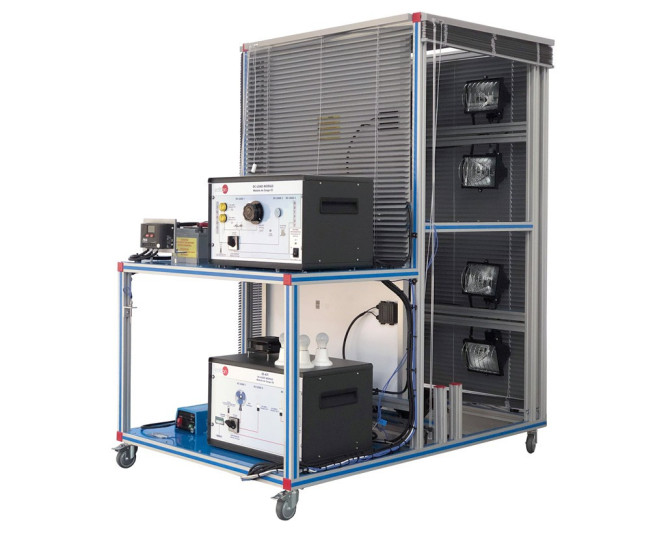

L'Unité d'Énergie Solaire Photovoltaïque, "EESFB", comprend des unités qui utilisent la loi de photoconversion pour la conversion directe du rayonnement solaire en électricité.

L'énergie absorbée est fournie par un rayonnement solaire simulé, qui dans notre cas est fourni par un panneau avec de puissantes sources lumineuses (lampes solaires).

Cet ensemble est composé de:

  • Panneaux solaires photovoltaïques.
  • Simulateur solaire composé de lampes solaires.
  • Système de ventilation.
  • Régulateur de charge CC et chargeur de batterie.
  • Chargeur de batterie auxiliaire.
  • Batterie.
  • Module de charges CC.
  • Capteurs (température, rayonnement lumineux, courant continu et tension continue).
  • Console électronique.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Identification et familiarisation avec tous les composants de l'appareil et comment ils sont associés à son fonctionnement.
  2. Détermination des paramètres caractéristiques du panneau solaire.
  3. Etude des matériaux qui composent la cellule solaire.
  4. Etude des faces p et n d'une cellule solaire.
  5. Etude des courbes I-V et P-V.
  6. Etude du courant inverse ou du courant de saturation.
  7. Etude de V, I et W en fonction de différentes charges.
  8. Mesure de la tension à vide et du courant de court-circuit pour un panneau solaire avec charge.
  9. Mesure de la puissance maximale d'un panneau solaire en charge.
  10. Etude de la relation entre la puissance générée et la puissance du rayonnement solaire.
  11. Etude de la puissance maximale d'un panneau solaire.
  12. Etude de l'influence de la température sur la tension de circuit ouvert du panneau solaire.
  13. Détermination de l'efficacité de la photo-conversion.
  14. Etude du rendement des panneaux solaires connectés en parallèle.
  15. Etude du rendement des panneaux solaires connectés en série.
  16. Etude du rendement, en fonction de la température, du système photovoltaïque connecté en parallèle.
  17. Etude du fonctionnement du système de production photovoltaïque alimentant différentes charges en courant continu sans batterie auxiliaire.
  18. Etude du fonctionnement du système de génération d'énergie photovoltaïque avec une batterie auxiliaire et alimentant différentes charges CC/CA.
  19. Etude du fonctionnement du système photovoltaïque en série/ parallèle avec connexion de différentes charges et sans le support de la batterie de stockage.
  20. Etude du fonctionnement du système photovoltaïque en série/ parallèle avec connexion de différentes charges en courant continu et avec le support de la batterie d'accumulateurs.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

Possibilités pratiques supplémentaires:

  1. Etude du profil d'illumination des lampes.
  2. Détermination de la résistance d'une cellule solaire connectéeen série et en parallèle.
  3. Etude des paramètres qui définissent la qualité d'une cellulesolaire.
  4. Etude de la dépendance de la tension de circuit ouvert (V∞)sur les lumens.

Pratique à réaliser avec l'élément complémentaire recommandé "EE-KIT":

  1. Etude de l’opération de la série système photovoltaïque/parallèle avec la connexion de différentes charges et sans le support de la batterie.
  2. Etude du fonctionnement du système photovoltaïque série/parallèle avec la connexion de différentes charges CA et avec le support de la batterie.
  3. Etude de la connexion des charges à tension alternative de 220 V.

Pratiques à réaliser avec l'élément additionnel recommandé "EEHYB- KIT":

  1. Etude de la procédure de connexion au réseau de l'onduleur hybride : séquence correcte des commutations de la batterie et du réseau.
  2. Etude de la configuration de l'onduleur hybride.
  3. Etude de l'onduleur hybride en mode de connexion au réseau.
  4. Etude de l'onduleur hybride en mode îlotage.
  5. Etude du comportement de l'onduleur hybride en cas de blackout.
  6. Etude du processus de charge de la batterie à partir du réseau du laboratoire à travers l'onduleur hybride.
  7. Etude du processus de charge de la batterie à partir d'une source d'énergie renouvelable.
  8. Etude des flux de puissance de la batterie et du réseau sous les variations de la demande d'énergie avec la charge résistive variable.
  9. Etude de la réponse de l'onduleur hybride lorsque le point de décharge critique de la batterie est atteint.
  10. Etude de l'équilibre énergétique entre la batterie-chargeréseau au moyen des ampèremètres et voltmètres analogiques incorporés dans le kit.
Voir plus

UNITÉS SIMILAIRES DISPONIBLES

PHOTOVOLTAIC APPLICATION WITH CONNECTION TO GRID - AEL-PHVG
  • AEL-PHVG
Available
5.3.1.- ENERGIE SOLAIRE PHOTOVOLTAÏQUE
AEL-PHVG
Application Photovoltaïque avec Connexion au Réseau
L'application photovoltaïque avec connexion au réseau, "AEL-PHVG", a été conçue par EDIBON pour étudier la production d'énergie par des panneaux photovoltaïques et comment cette énergie est injectée dans le réseau.Afin d'apprendre la production...
Voir l'Unité
STAND-ALONE PHOTOVOLTAIC APPLICATION - AEL-SAPV
  • AEL-SAPV
Available
5.3.1.- ENERGIE SOLAIRE PHOTOVOLTAÏQUE
AEL-SAPV
Application Photovoltaïque Autonome
L'Application Photovoltaïque Autonome, "AEL-SAPV", a été conçue par EDIBON pour étudier la production d'énergie obtenue avec des panneaux photovoltaïques.Cette application fournira à l'utilisateur les connaissances et les compétences essentielles...
Voir l'Unité
PHOTOVOLTAIC ENERGY POWER PLANT - PWP-PE
  • PWP-PE
Available
5.2.- MICRORÉSEAUX

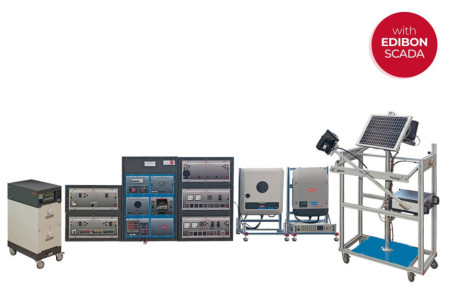

PWP-PE

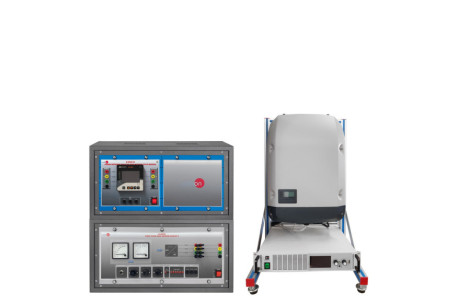

Centrale Électrique Photovoltaïque
