Unité: EESFC. Unité d’Énergie Solaire Photovoltaïque, Contrôlée par Ordinateur (PC)

COMPUTER CONTROLLED PHOTOVOLTAIC SOLAR ENERGY UNIT - EESFC

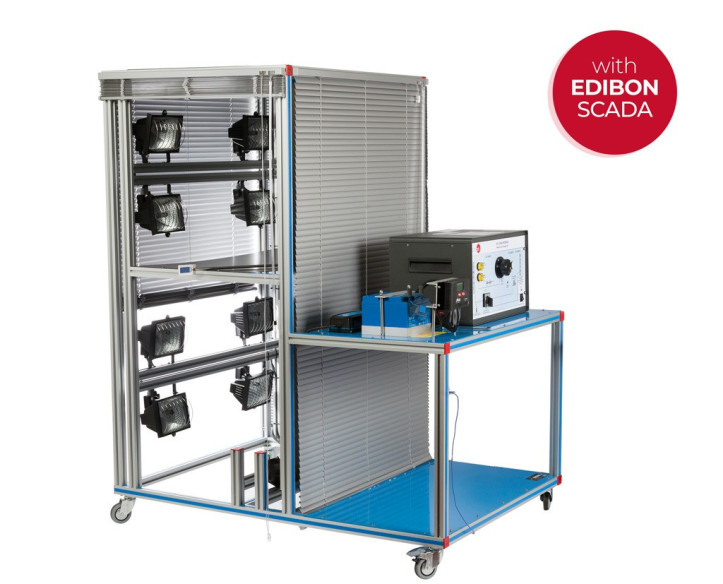

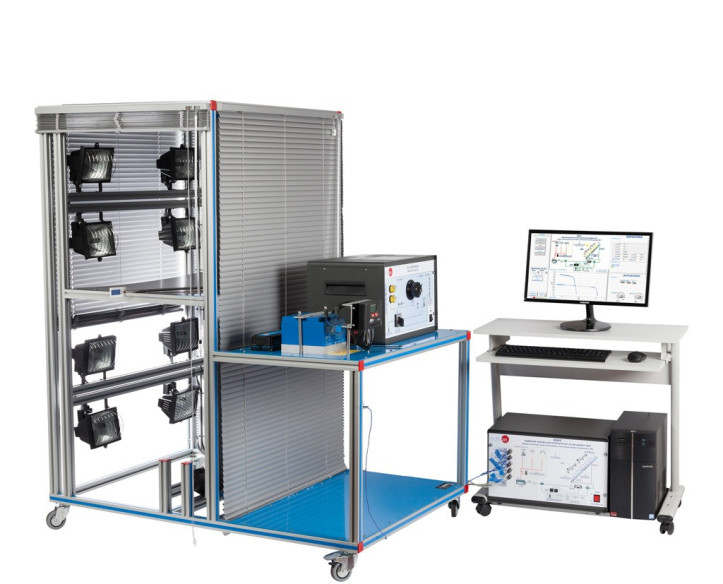

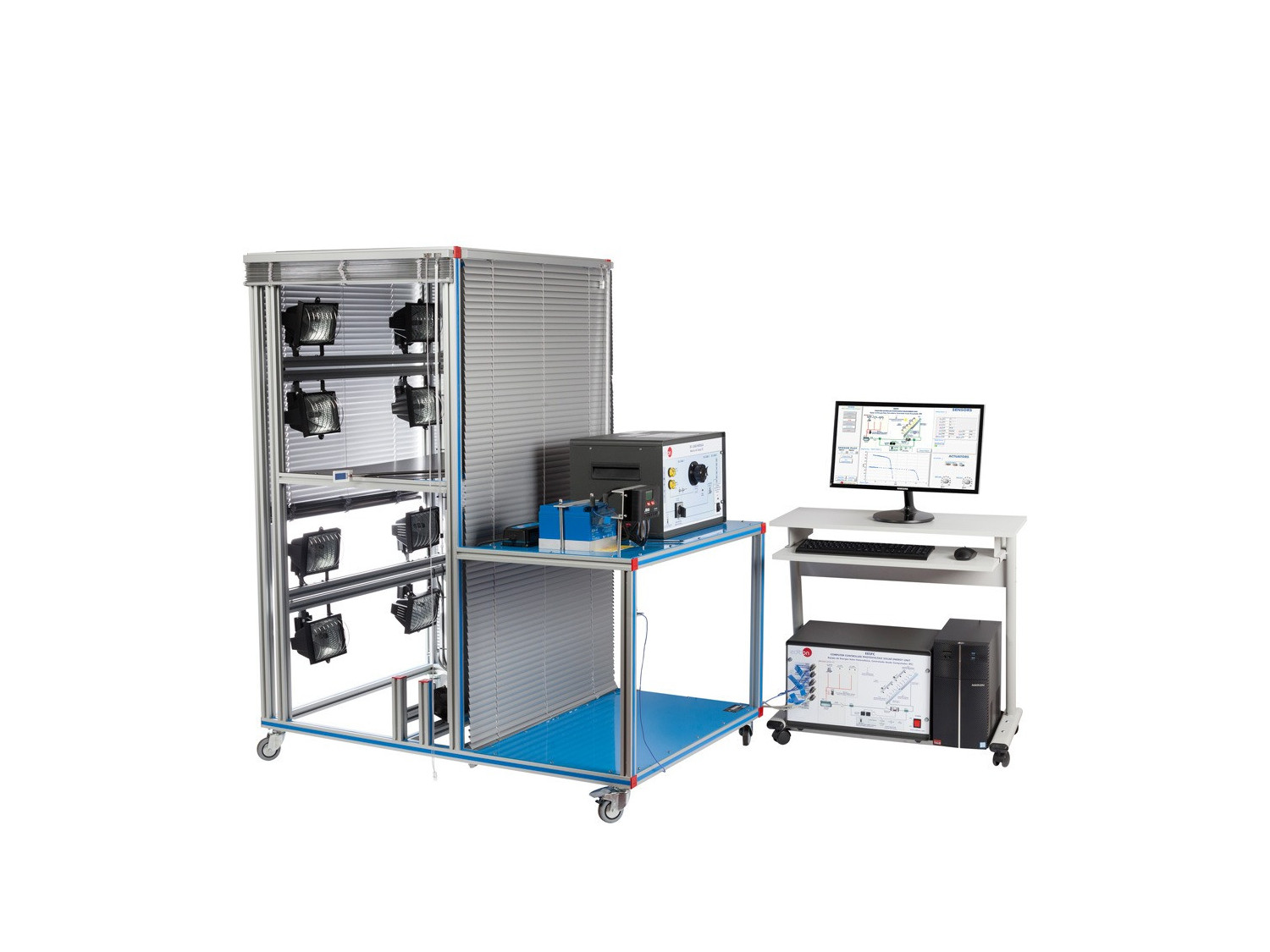

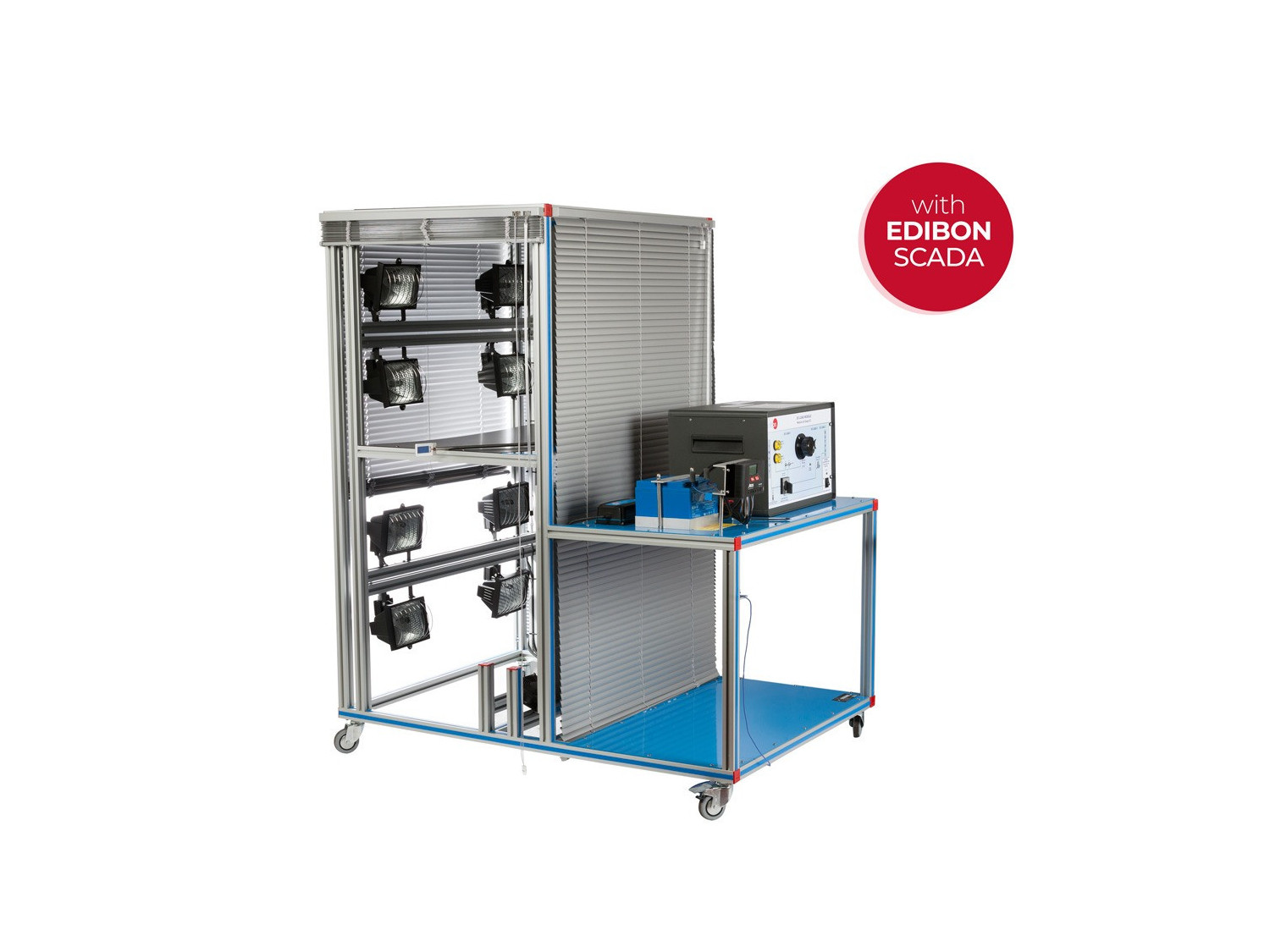

Unité complète EESFC

COMPUTER CONTROLLED PHOTOVOLTAIC SOLAR ENERGY UNIT - EESFC

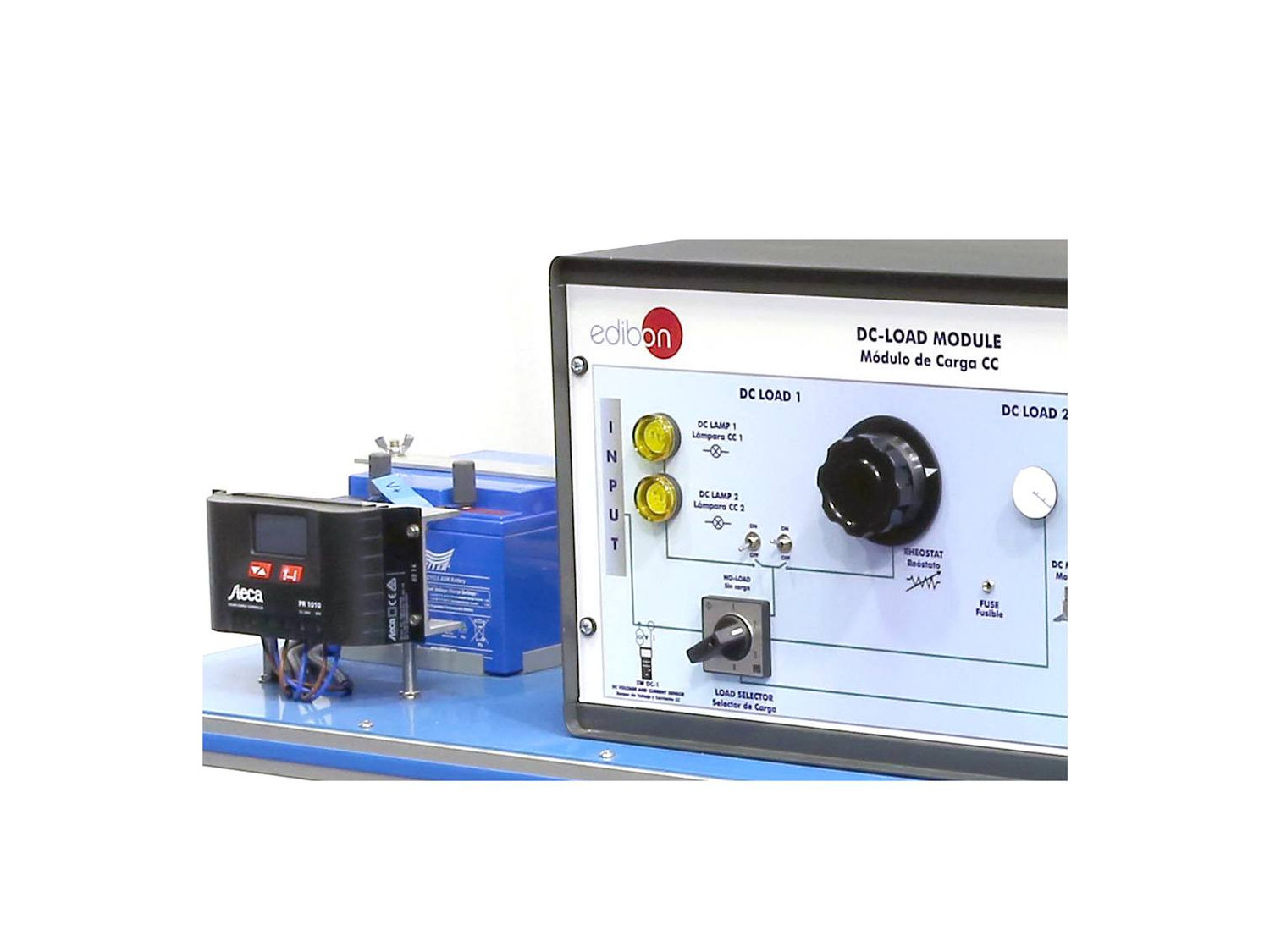

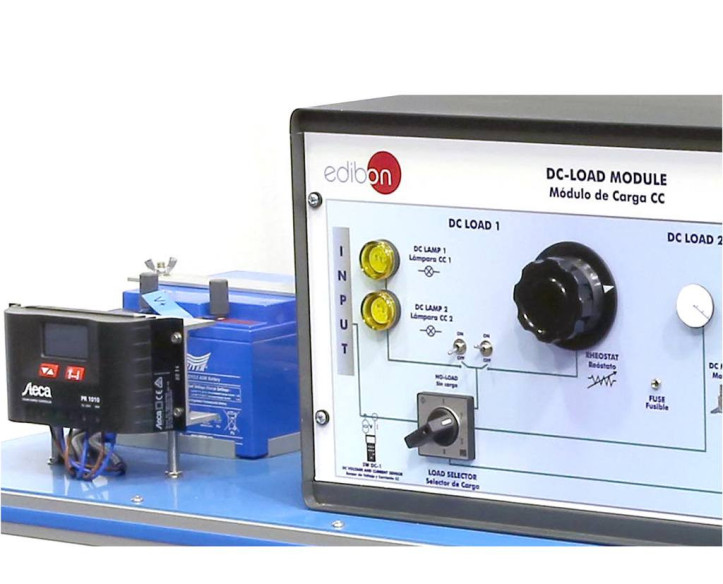

Détail de l'unité

COMPUTER CONTROLLED PHOTOVOLTAIC SOLAR ENERGY UNIT - EESFC

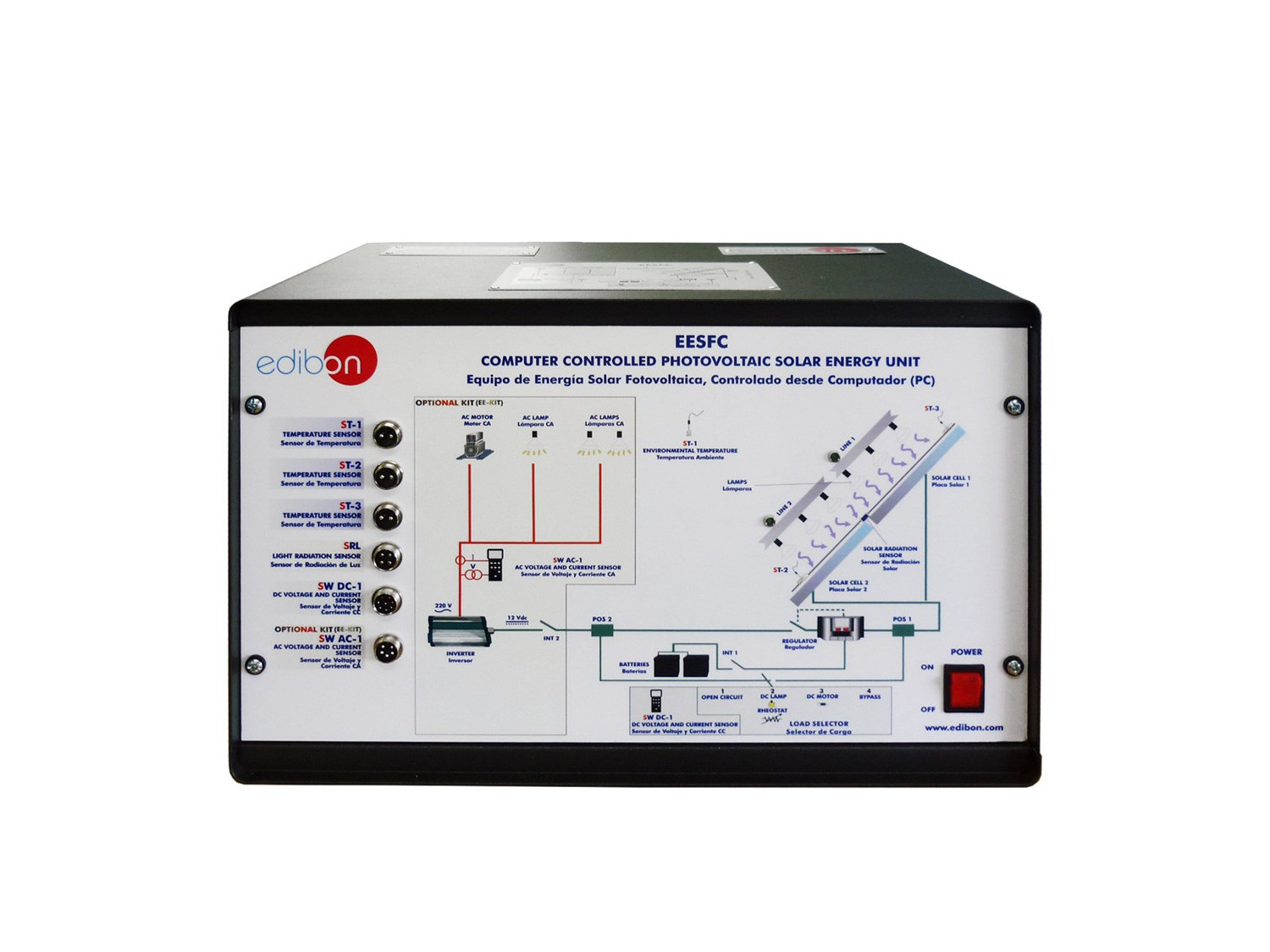

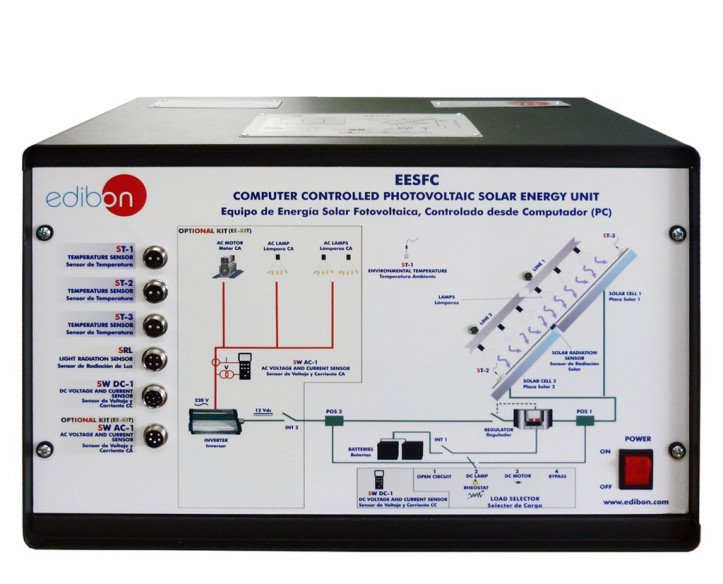

EESFC/CIB. Boîte d'Interface de Contrôle: La Control Interface Box fait partie du système SCADA

COMPUTER CONTROLLED PHOTOVOLTAIC SOLAR ENERGY UNIT - EESFC

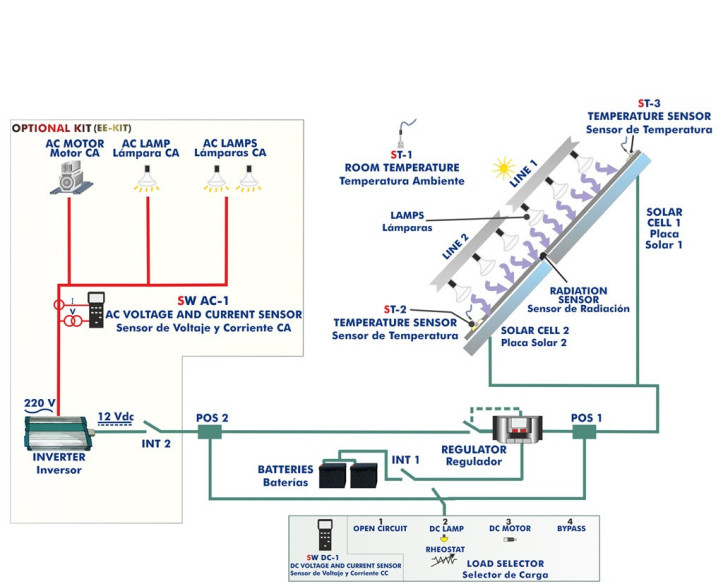

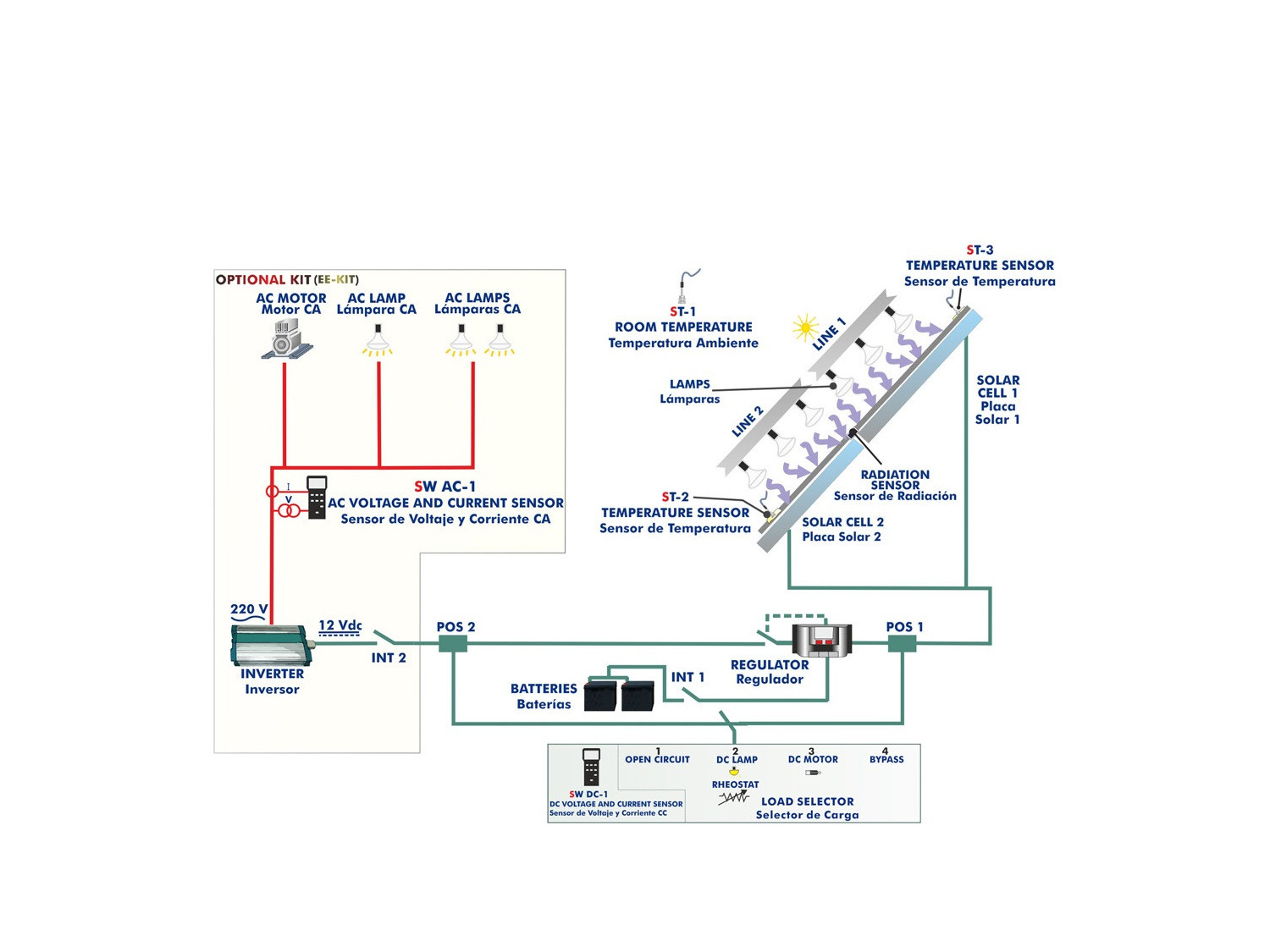

Diagramme de processus et affectation d'éléments unitaires

COMPUTER CONTROLLED PHOTOVOLTAIC SOLAR ENERGY UNIT - EESFC

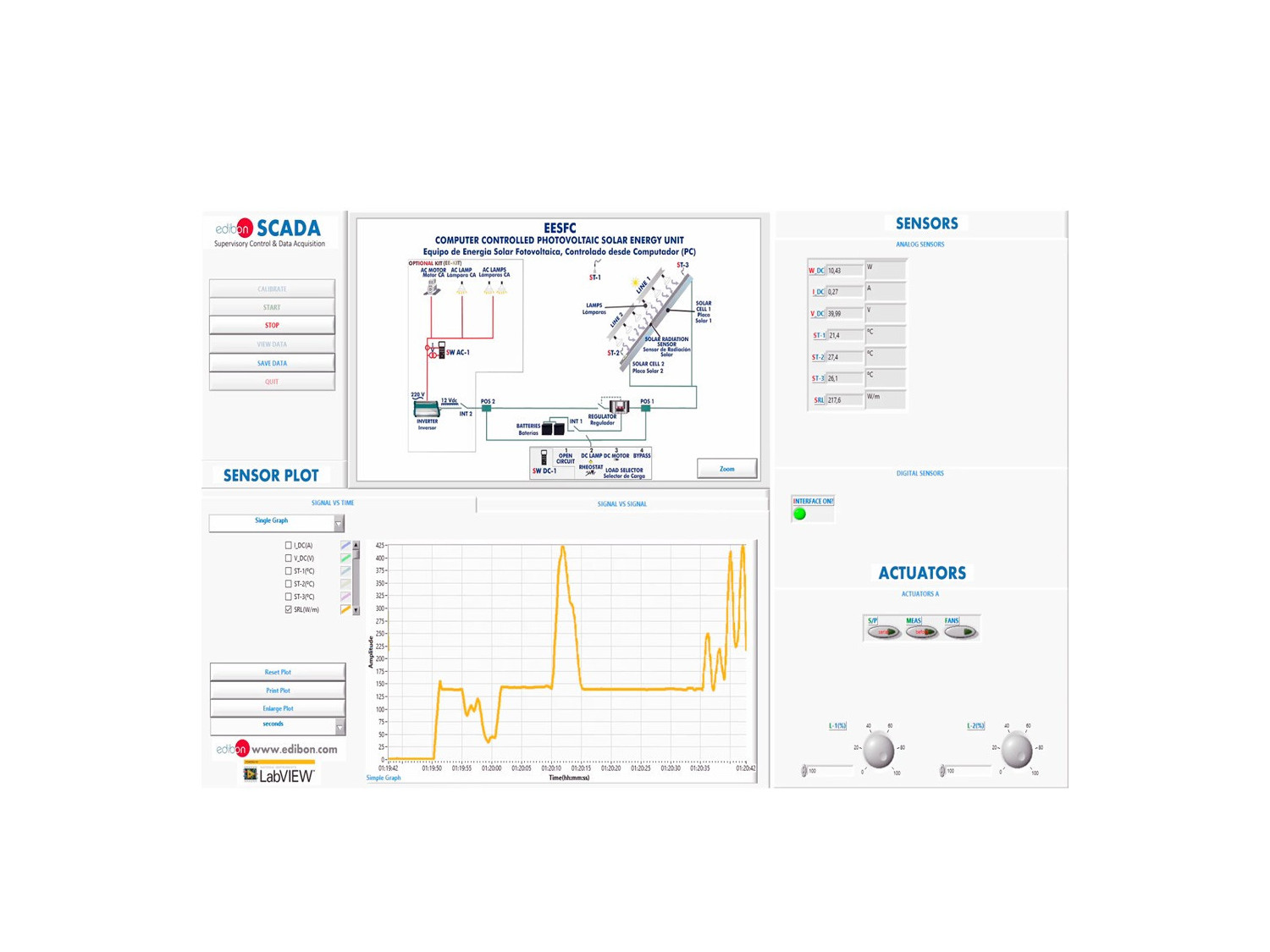

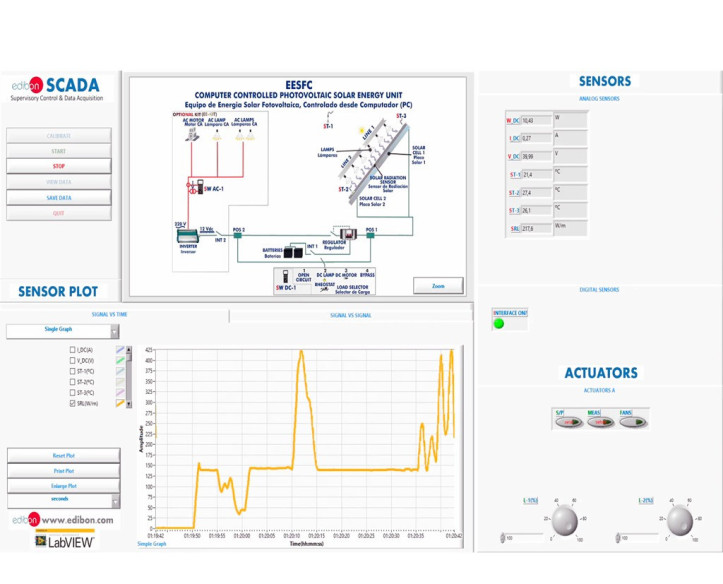

EESFC/SOF. Écrans principaux du logiciel

COMPUTER CONTROLLED PHOTOVOLTAIC SOLAR ENERGY UNIT - EESFC
COMPUTER CONTROLLED PHOTOVOLTAIC SOLAR ENERGY UNIT - EESFC
COMPUTER CONTROLLED PHOTOVOLTAIC SOLAR ENERGY UNIT - EESFC
COMPUTER CONTROLLED PHOTOVOLTAIC SOLAR ENERGY UNIT - EESFC
COMPUTER CONTROLLED PHOTOVOLTAIC SOLAR ENERGY UNIT - EESFC
COMPUTER CONTROLLED PHOTOVOLTAIC SOLAR ENERGY UNIT - EESFC

SYSTEMES INNOVANTS

L’Unité d’Énergie Solaire Photovoltaïque, Contrôlée par Ordinateur (PC), "EESFC", comprend le matériel qui utilise la loi de la photoconversion, qui convertit directement le rayonnement solaire en électricité. L'énergie absorbée est fournie par le rayonnement solaire simulée, qui dans notre cas est fournie au moyen d'un panneau avec une source lumineuse très puissante (lampes solaires).

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur
FSS

Système de Simulation de Défauts
PLC

Contrôle des Processus Industriels par PLC
PLCHMI

IIoT Contrôle et surveillance local / à distance avec IHM
ELK

Kit de Développement Logiciel EDIBON, Optimisé par NI LabVIEW™
ECR

Système Modulaire Industriel EDIBON avec NI CompactRIO
ESN

EDIBON Scada-Net
ECL

EDIBON Cloud Learning

Laboratories

5RTV
 Laboratoire des Énergies Renouvelables pour l'enseignement Technique et Professionnel
5RHE
 Laboratoire des Énergies Renouvelables pour l'enseignement Supérieur

NOUVELLES LIÉES

Laboratoire soutenu par le Collège Officiel des Ingénieurs Techniques Industriels (Espagne)
Laboratoire soutenu par le Collège Officiel des Ingénieurs Techniques Industriels (Espagne)
Chez EDIBON, nous réaffirmons notre engagement en faveur du progrès des énergies propres et renouvelables, avec un accent particulier sur l'hydrogène vert en tant que moteur clé pour un avenir plus durable. Nous sommes fiers d'avoir été choisis pour équiper le premier laboratoire d'hydrogène vert...
Lire plus
Recyclage et systèmes de stockage d'énergie
Recyclage et systèmes de stockage d'énergie
La transition vers les véhicules électriques (VE) a pris une ampleur considérable à travers le monde, promettant une réduction des émissions de gaz à effet de serre et un chemin vers un avenir plus durable. Cependant, alors que la demande pour les VE s'accélère, le besoin de grandes quantités de...
Lire plus
EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
Setting up at University of the Punjab, Pakistan.
Setting up at University of the Punjab, Pakistan.
Our local representative just completed an installation at University of the Punjab, Pakistan. There we installed equipment like the TPTV/1.5KW/CTS; HCMP; AFTC; PBSPC; HVCC; EMLS; LFFC; LIFLUBA; FME00; TMTC; TSTCC; EESTC; EESFC; EE-KIT; EEEC; EEF; EBEC; EBDC; TTEC; SFU; RETU, among others. Our...
Lire plus
Setting up at some universities in Cuba
Setting up at some universities in Cuba
There we have traveled to the University of Santa Clara, the Technological University of Havana (CUJAE), the University of Matanzas, University of Cienfuegos and the University of Sancti Spiritus. We have had the honor of installing many of our equipment in their facilities
Lire plus
Énergies renouvelables en vogue
Énergies renouvelables en vogue
Les énergies renouvelables sont propres et disposent de ressources presque illimitées fournies par la nature. En raison de leur caractère indigène, elles contribuent à réduire la dépendance d'un pays vis-à-vis des approvisionnements externes, diminuent le risque d'une offre mal diversifiée et...
Lire plus
Setting up at University of Newcastle (NEWC)
Setting up at University of Newcastle (NEWC)
This time we have moved to the Faculty of Engineering and Built Environment of the University of Newcastle to install some of our equipment in the area of environment and energy
Lire plus

Description Générale

L’Unité d’Énergie Solaire Photovoltaïque, Contrôlée par Ordinateur (PC), "EESFC", comprend le matériel qui utilise la loi de la photoconversion, qui convertit directement le rayonnement solaire en électricité. L'énergie absorbée est fournie par le rayonnement solaire simulée, qui dans notre cas est fournie au moyen d'un panneau avec une source lumineuse très puissante (lampes solaires).

L'équipe est composée de:

  • Panneaux solaires photovoltaïques.
  • Simulateur solaire composé de lampes solaires.
  • Système de ventilation.
  • Régulateur pour charges CC et batterie.
  • Chargeur de batterie auxiliaire.
  • Batterie.
  • Module de charge DC.
  • Capteurs (température, rayonnement solaire, courant continu et tension continue).

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend: l’Unité elle-même + un Boîtier d’Interface de Contrôle + une Carte d’Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d’Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Identification et connaissance de tous les composants de l'équipement et la façon dont ils se rapportent à leur fonctionnement.
  2. Détermination des paramètres caractéristiques du panneau solaire.
  3. Etude des matériaux constituant la cellule solaire.
  4. Etude de la côté p et n d'une cellule solaire.
  5. Etude des courbes IV et PV.
  6. Etude du courant inverse ou la saturation.
  7. Etude de V, I et W en fonction de différentes charges.
  8. Mesure de la tension et du courant de court-circuit en circuit ouvert pour un panneau solaire sous charge.
  9. Mesure de la charge de sortie maximale du panneau solaire.
  10. L'étude de la relation entre la puissance générée et la puissance du rayonnement solaire.
  11. Etude de la puissance maximale du panneau solaire.
  12. Etude de l'influence de la température sur la tension des panneaux solaires en circuit ouvert.
  13. Détermination de l'efficacité de la photo-conversion.
  14. Etude de l'efficacité des panneaux solaires connectés en parallèle.
  15. Etude de l'efficacité des panneaux solaires connectés en série.
  16. Etude de l'efficacité, en fonction de la température, le système photovoltaïque connecté en parallèle.
  17. Etude du fonctionnement du système de génération photovoltaïque alimentation en énergie à courant continu à des charges différentes, sans une batterie auxiliaire.
  18. Etude du fonctionnement du système de production photovoltaïque d'une puissance de la batterie auxiliaire et la puissance d'alimentation à différentes charges DC/AC.
  19. Etude du fonctionnement du système photovoltaïque dans le cadre de la série / parallèle de différentes charges, sans l'appui de la batterie.
  20. Etude de l'opération de la série système photovoltaïque / parallèle avec la connexion de différentes charges en courant continu et avec le support de la batterie.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Le calibrage des capteurs.
  2. Profil des lampes d'éclairage d'étude.
  3. Détermination de la résistance d'une cellule solaire connectée en série et en parallèle.
  4. Etude des paramètres qui définissent la qualité d'une cellule solaire.
  5. Etude de la dépendance de la tension de circuit ouvert (V∞) avec les lumens.

Pratiques à faire avec le KIT EN OPTION "EE-KIT":

  1. Etude de l'opération de la série système photovoltaïque/parallèle avec la connexion de différentes charges et sans le support de la batterie.
  2. Etude du fonctionnement du système photovoltaïque série/ parallèle avec la connexion de différentes charges AC et avec le support de la batterie.
  3. Etude de la connexion des charges à tension alternative de 220 V.

Pratiques à réaliser avec l’élément recommandé "EE-HYB-KIT":

  1. Etude de la procédure de connexion au réseau de l’onduleur hybride : séquence correcte des interrupteurs de la batterie et du réseau.
  2. Etude de la configuration de l’onduleur hybride.
  3. Etude de l’onduleur hybride en mode de connexion au réseau.
  4. Etude de l’onduleur hybride en mode îlot.
  5. Etude du comportement de l’onduleur hybride en cas de blackout.
  6. Etude du processus de charge de la batterie à partir du réseau de laboratoire à travers l’onduleur hybride.
  7. Etude du processus de charge d’une batterie à partir d’une source d’énergie renouvelable.
  8. Etude des flux de puissance de la batterie et du réseau face aux variations de la demande d’énergie avec la charge résistive variable.
  9. Etude de la réponse de l’onduleur hybride lorsque le point de décharge critique de la batterie est atteint.
  10. Etude du bilan énergétique entre la batterie et le réseau de charge à l’aide des ampèremètres et voltmètres analogiques incorporés dans le kit.

Autres possibilités à réaliser avec cette unité:

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc, en temps réel.
  3. Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité EESFC via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité EESFC.
  9. En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
  10. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
