EESTC Unité d´Énergie Solaire Thermique, Contrôlée par Ordinateur (PC)

5.3.2.- ÉNERGIE SOLAIRE THERMIQUE
COMPUTER CONTROLLED THERMAL SOLAR ENERGY UNIT - EESTC

Unité: EESTC. Unité d´Énergie Solaire Thermique, Contrôlée par Ordinateur (PC)

COMPUTER CONTROLLED THERMAL SOLAR ENERGY UNIT - EESTC

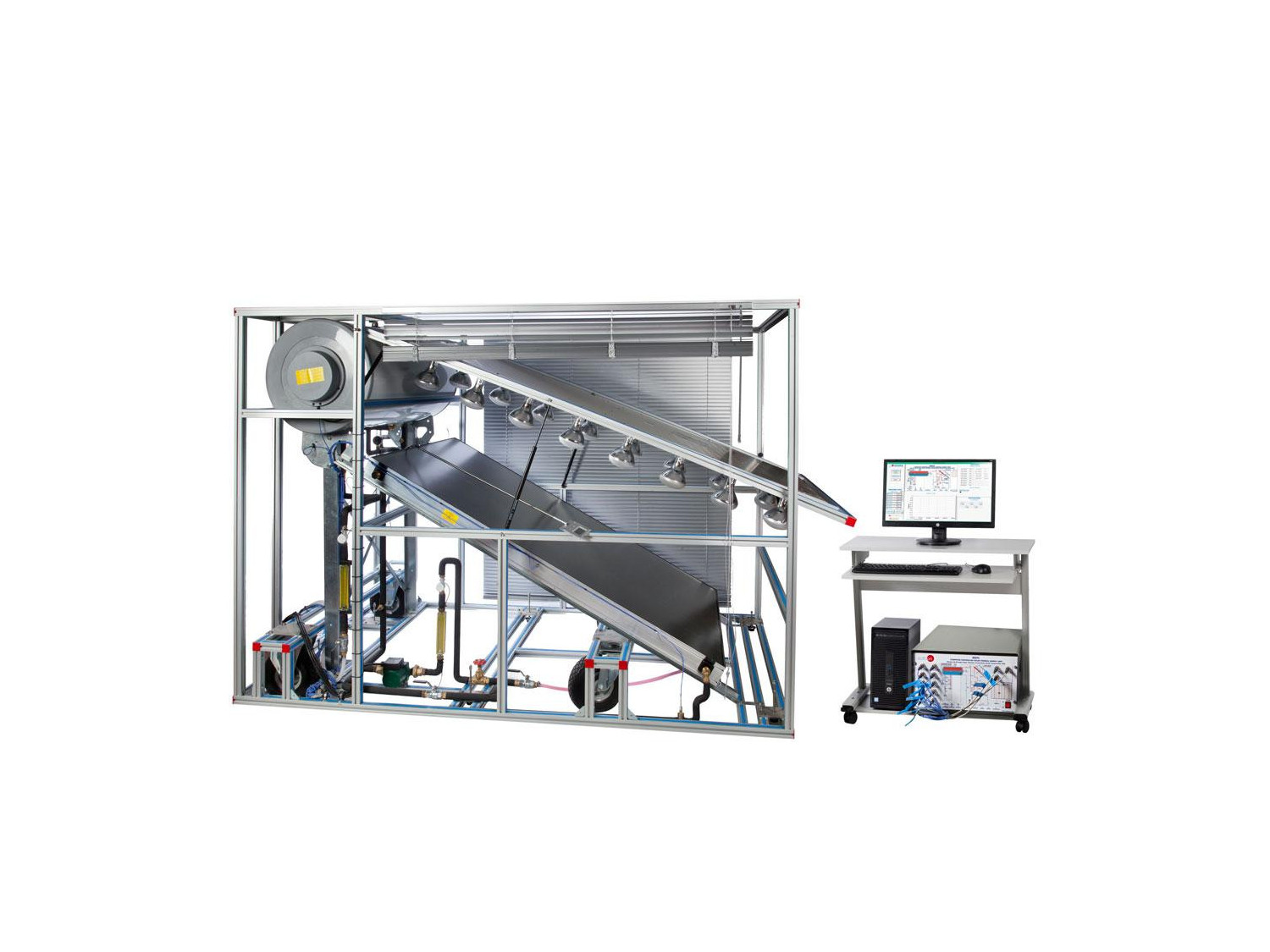

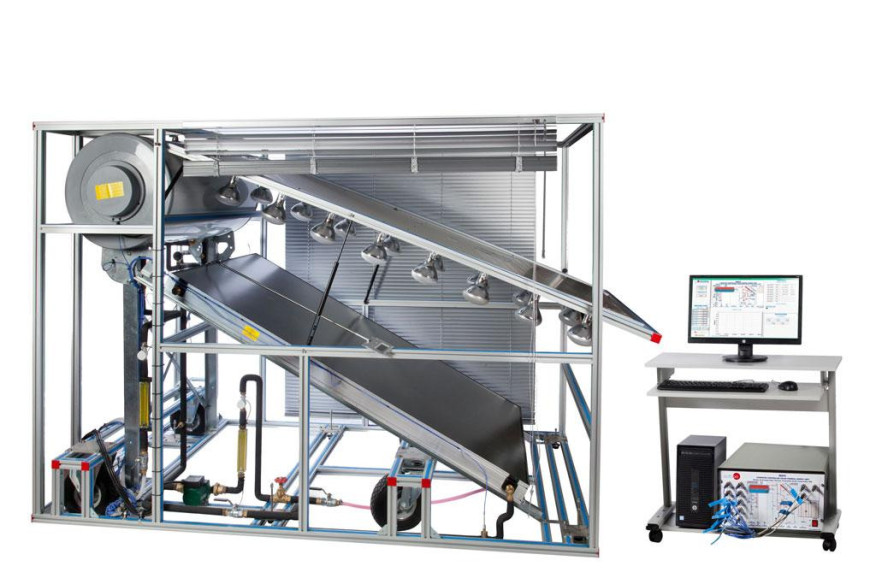

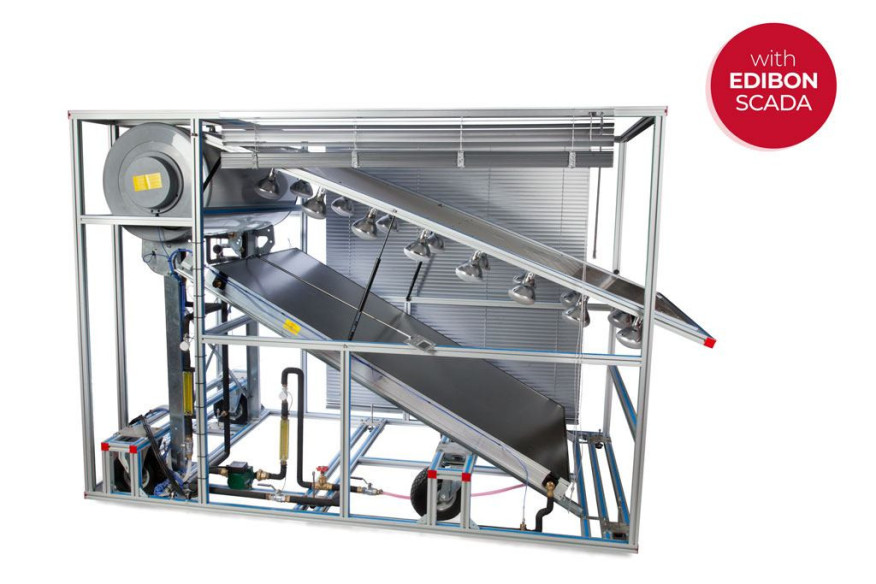

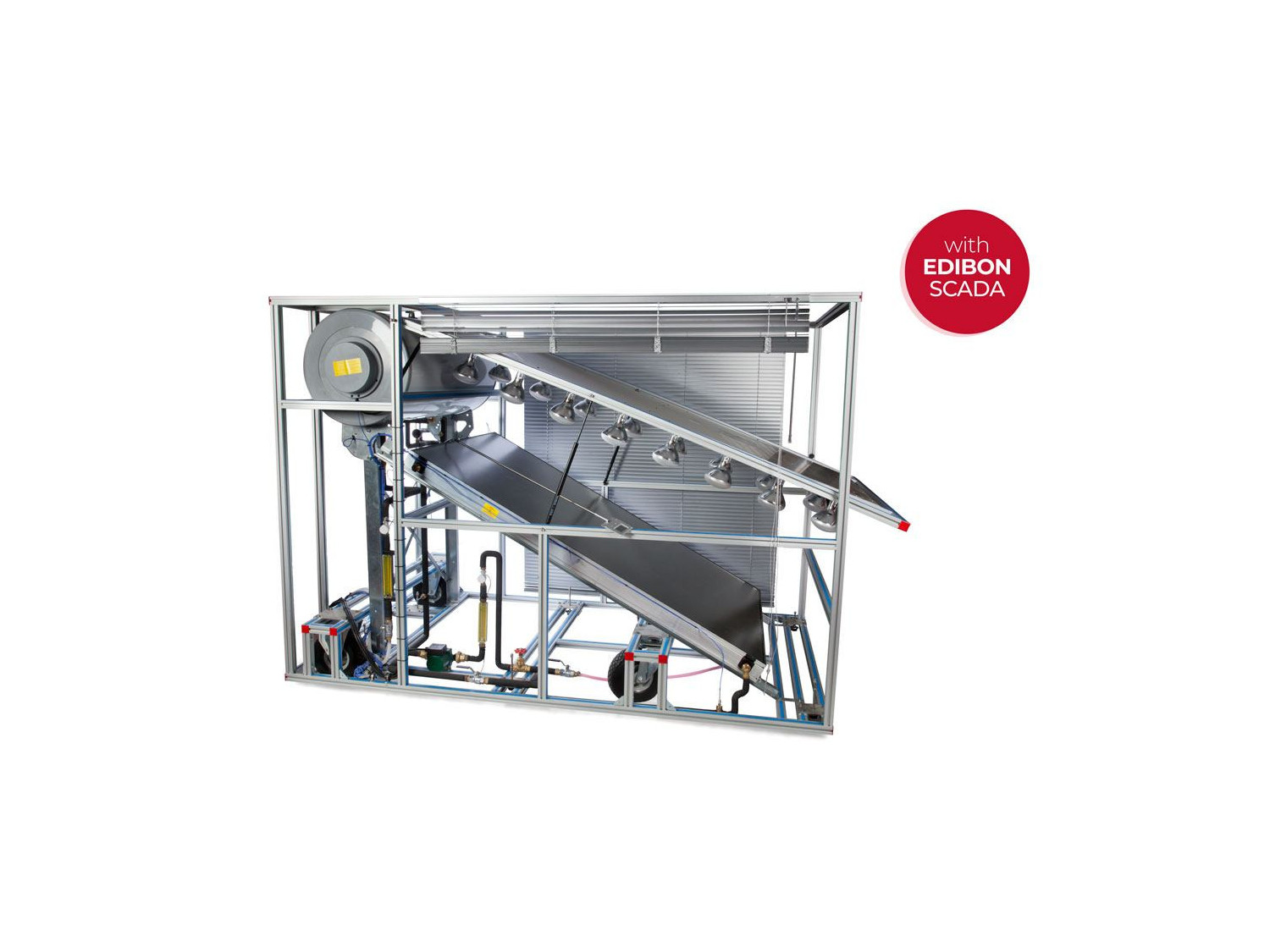

Unité complète EESTC

COMPUTER CONTROLLED THERMAL SOLAR ENERGY UNIT - EESTC

Détail de l'unité

COMPUTER CONTROLLED THERMAL SOLAR ENERGY UNIT - EESTC

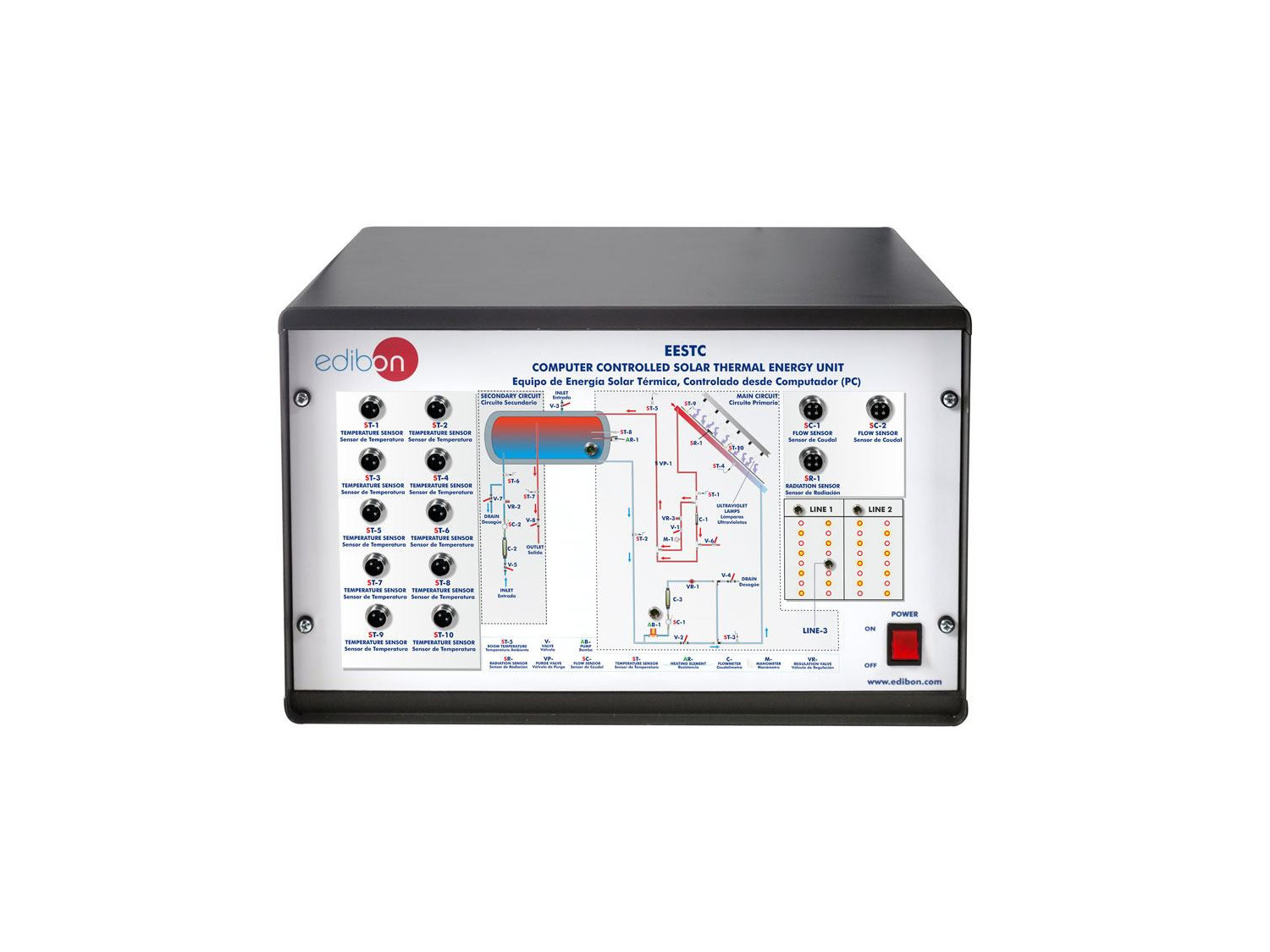

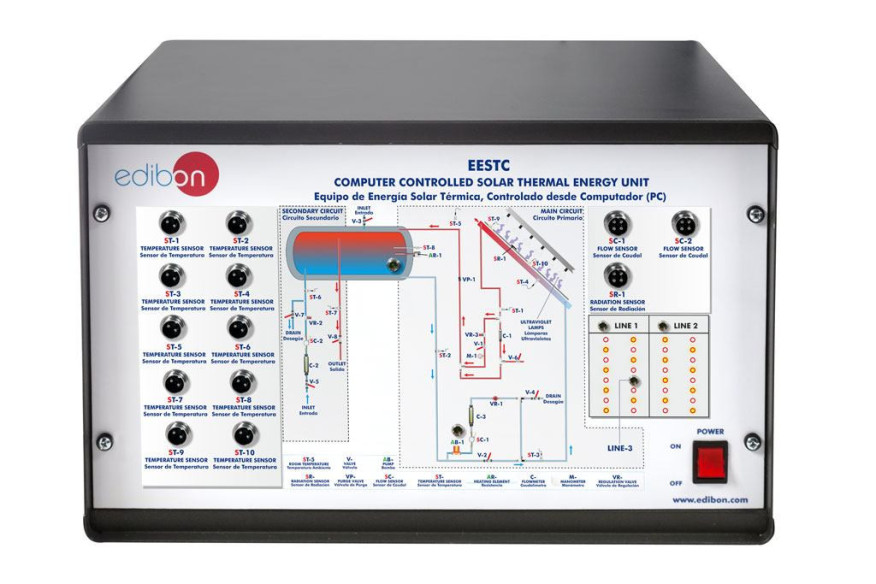

EESTC/CIB. Boîte d'Interface de Contrôle: La Control Interface Box fait partie du système SCADA

COMPUTER CONTROLLED THERMAL SOLAR ENERGY UNIT - EESTC

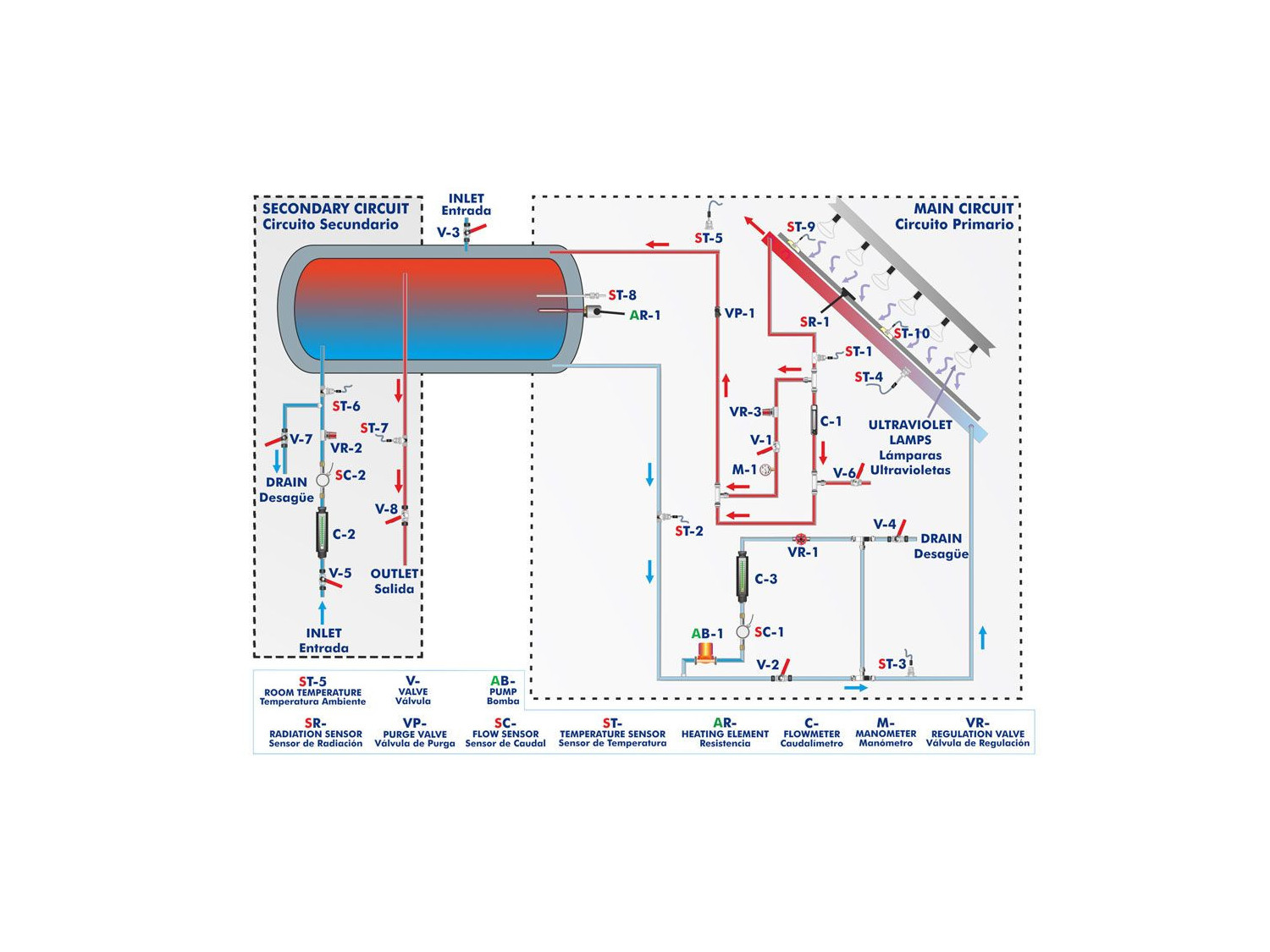

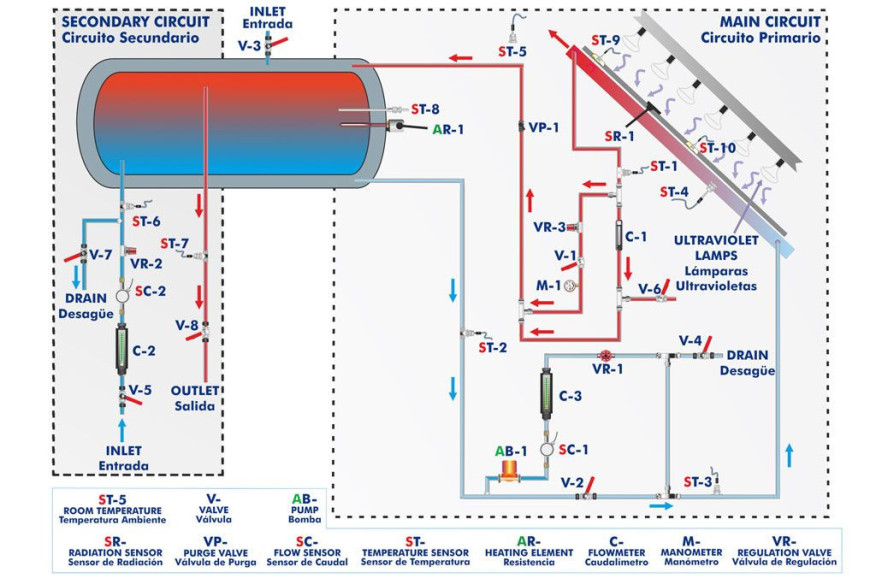

Diagramme de processus et affectation d'éléments unitaires

COMPUTER CONTROLLED THERMAL SOLAR ENERGY UNIT - EESTC

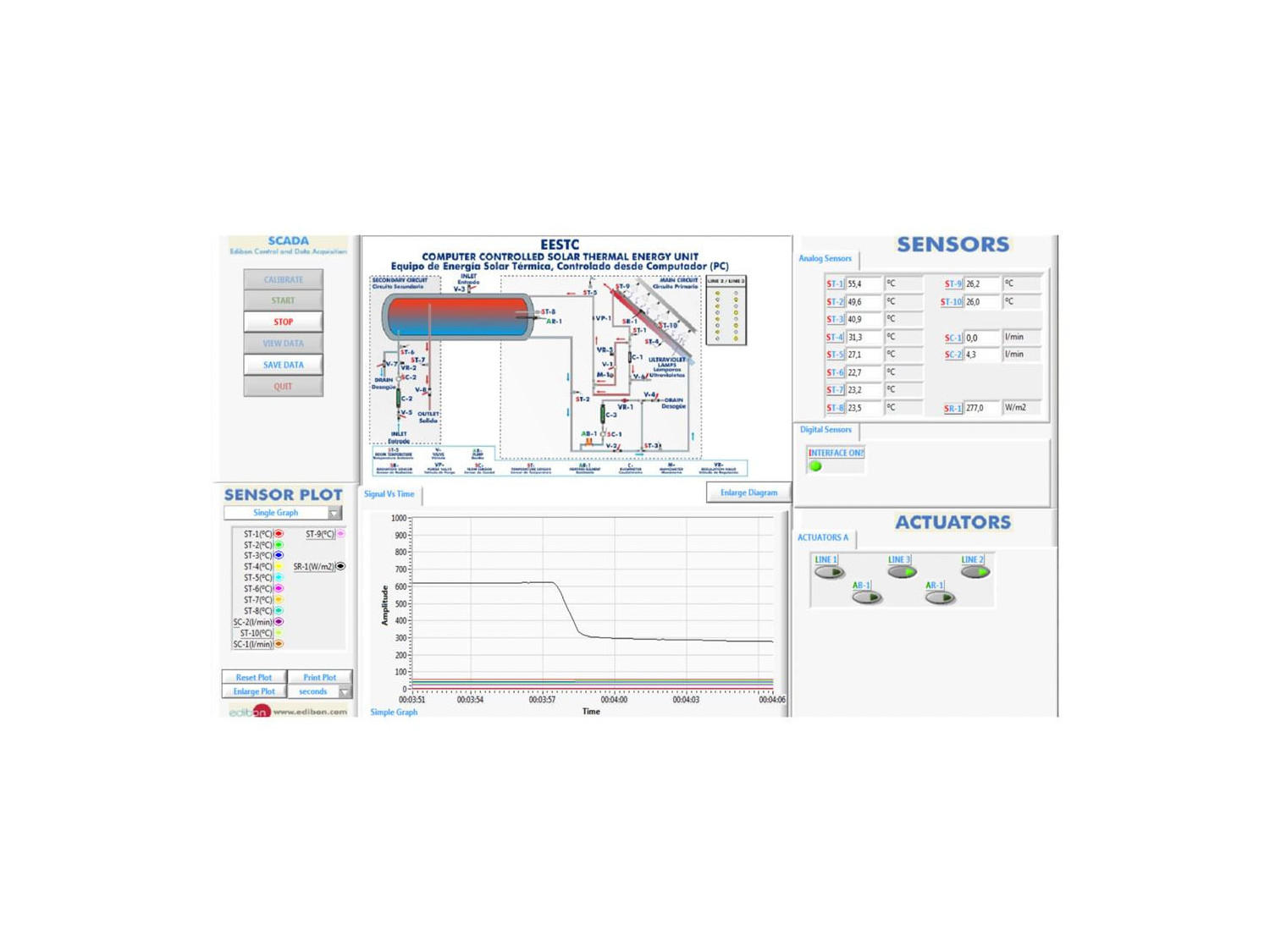

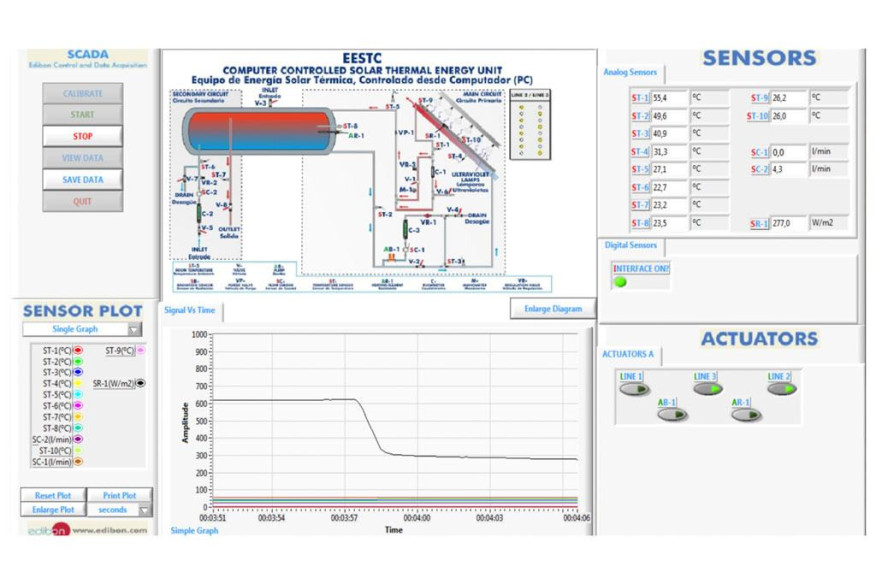

EESTC/SOF. Écrans principaux du logiciel

COMPUTER CONTROLLED THERMAL SOLAR ENERGY UNIT - EESTC
COMPUTER CONTROLLED THERMAL SOLAR ENERGY UNIT - EESTC
COMPUTER CONTROLLED THERMAL SOLAR ENERGY UNIT - EESTC
COMPUTER CONTROLLED THERMAL SOLAR ENERGY UNIT - EESTC
COMPUTER CONTROLLED THERMAL SOLAR ENERGY UNIT - EESTC
COMPUTER CONTROLLED THERMAL SOLAR ENERGY UNIT - EESTC

SYSTEMES INNOVANTS

L'Unité d´Énergie Solaire Thermique, Contrôlée par Ordinateur (PC), "EESTC", permet de faire la démonstration du chauffage à titre d'illustration et utilise le système solaire par thermosiphon pour le chauffage de l'eau ou le système de pompage traditionnel.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur
FSS

Système de Simulation de Défauts
PLC

Contrôle des Processus Industriels par PLC
PLCHMI

IIoT Contrôle et surveillance local / à distance avec IHM
ELK

Kit de Développement Logiciel EDIBON, Optimisé par NI LabVIEW™
ECR

Système Modulaire Industriel EDIBON avec NI CompactRIO
ESN

EDIBON Scada-Net
ECL

EDIBON Cloud Learning

Laboratories

5RTV
 Laboratoire des Énergies Renouvelables pour l'enseignement Technique et Professionnel
5RHE
 Laboratoire des Énergies Renouvelables pour l'enseignement Supérieur

NOUVELLES LIÉES

Setting up at University of the Punjab, Pakistan.
Setting up at University of the Punjab, Pakistan.
Our local representative just completed an installation at University of the Punjab, Pakistan. There we installed equipment like the TPTV/1.5KW/CTS; HCMP; AFTC; PBSPC; HVCC; EMLS; LFFC; LIFLUBA; FME00; TMTC; TSTCC; EESTC; EESFC; EE-KIT; EEEC; EEF; EBEC; EBDC; TTEC; SFU; RETU, among others. Our...
Lire plus
Setting up at some universities in Cuba
Setting up at some universities in Cuba
There we have traveled to the University of Santa Clara, the Technological University of Havana (CUJAE), the University of Matanzas, University of Cienfuegos and the University of Sancti Spiritus. We have had the honor of installing many of our equipment in their facilities
Lire plus
Setting up in some centers in Consenza (Italy)
Setting up in some centers in Consenza (Italy)
Today we want to present you some of the latest installations we have done in three centers in Cosenza (Italy)
Lire plus
Setting up at University of Newcastle (NEWC)
Setting up at University of Newcastle (NEWC)
This time we have moved to the Faculty of Engineering and Built Environment of the University of Newcastle to install some of our equipment in the area of environment and energy
Lire plus
Setting up at Universidad CEU San Pablo.
Setting up at Universidad CEU San Pablo.
Our great motivation is to see how universities and engineering centers are satisfied with the results provided by our equipment. On this occasion, the Universidad CEO San Pablo Architecture and Design department has welcomed us to carry out the installation of several units, including:- The...
Lire plus

Description Générale

L’Unité d´Énergie Solaire Thermique, Contrôlée par Ordinateur (PC), "EESTC", est un système qui transforme l’énergie solaire en énergie thermique utile. Cet équipement utilise le système solaire par thermosiphon pour l’installation du chauffage de l’eau, ou le système de pompage traditionnel. Dans les deux cas, l’énergie thermique absorbée est donnée par le rayonnement solaire. Dans notre cas, cela se fait par l’intermédiaire d’un panneau avec des sources lumineuses puissantes.

L’équipe de l’EESTC se compose des éléments suivants:

  • Capteur solaire thermique.
  • Réservoir d’accumulateur.
  • Simulateur solaire.
  • Système de pompage.

Le capteur solaire est monté sur une structure en aluminium et le fluide (eau) circule dans des tubes en cuivre. Il a été développé de tels de sorte que la géométrie de la surface permet une absorption avec une efficacité maximale.

Le réservoir de l’accumulateur est protégé par un matériau anticorrosion. Il dispose d’une résistance contrôlée par ordinateur (PC) à l’aide d’un dispositif de sécurité pour éviter les surchauffes.

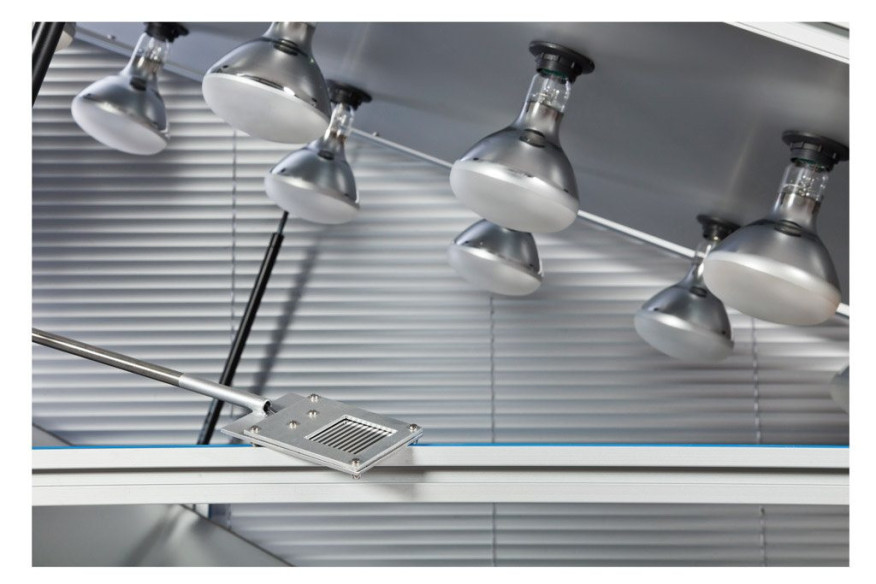

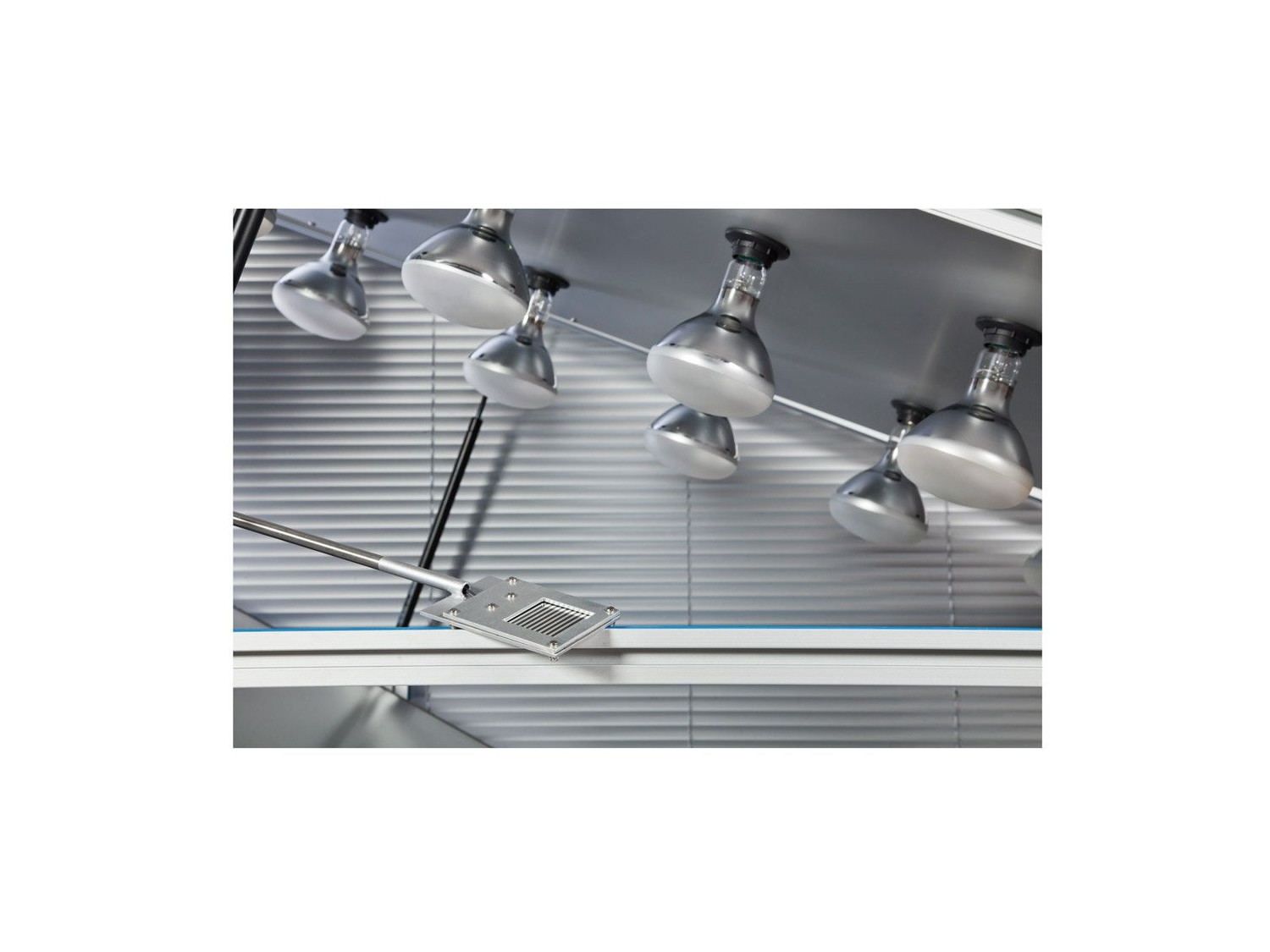

Les lampes du simulateur solaire émettent un rayonnement similaire à celui du soleil, qui est mesuré par un capteur de rayonnement. La lumière se transforme en chaleur dans le capteur solaire et est transmise au liquide caloporteur. Trois configurations différentes peuvent être simulées avec la fonction simulateur solaire: toutes les lampes sont allumées, la moitié des lampes sont en zigzag, ou avec une seule lampe allumée.

De plus, l’équipement comprend une pompe commandée par ordinateur (PC) qui permet la convection forcée du liquide porteur de la chaleur à travers le réservoir de stockage.

L’équipement est équipé de capteurs et de compteurs pour enregistrer les paramètres pertinents (température, débit et rayonnement) et comprend des vannes pour sécurité de surpression.

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend: l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Etude du fonctionnement du thermosiphon.
  2. Etude du profil d’éclairage des lampes.
  3. Etude de la performance du panneau solaire.
  4. Etude de l’influence de l’angle d’inclinaison du panneau des lampes sur les rendements de l’équipement.
  5. Etude de la relation entre le débit et la température.
  6. Etude du bilan énergétique du capteur solaire.
  7. Etude du bilan énergétique du réservoir de l’accumulateur.
  8. Détermination expérimentale de l’efficacité.
  9. Etude de l’influence de l’angle d’incidence sur la température.
  10. Etalonnage des capteurs.
  11. Etalonnage du débitmètre (débitmètre).

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc, en temps réel.
  3. Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité EESTC via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité EESTC.
  9. En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
  10. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
