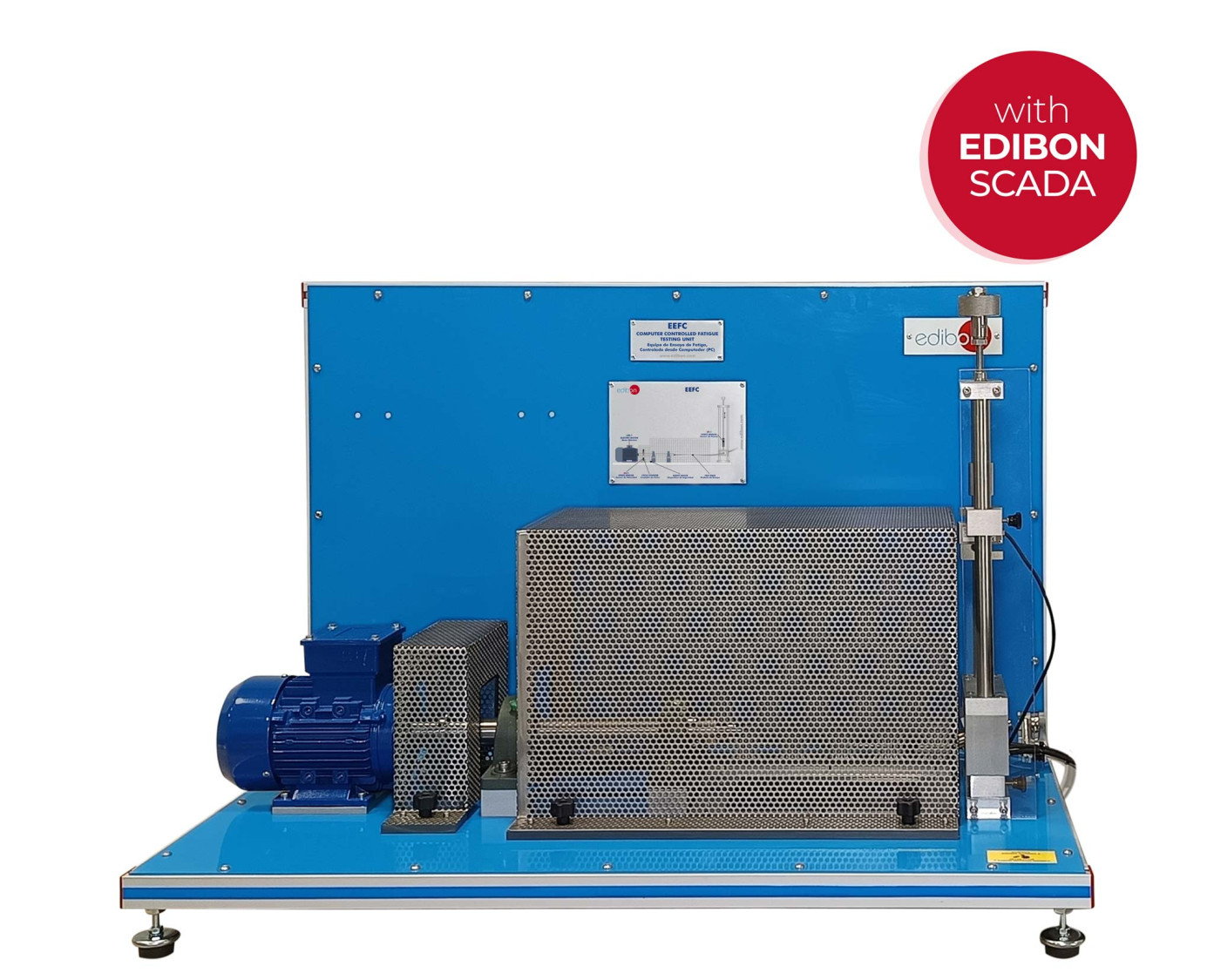

EEFC Unité d'Essai de Fatigue, Contrôlée par Ordinateur (PC)

L'Unité d'Essai de Fatigue, Contrôlée par Ordinateur (PC), "EEFC", conçue par EDIBON, permet d'étudier la résistance à la fatigue des matériaux. Pour ce faire, des essais de fatigue sont réalisés avec différents matériaux et entailles.

En option, avec l'élément supplémentaire recommandé Ensemble de Petits Spécimens, "EEF-SSP", il est possible d'étudier l'influence de différents matériaux sur la résistance à la fatigue.

L'Unité d'Essai de Fatigue, Contrôlée par Ordinateur (PC), "EEFC", peut être compatible avec toutes les tailles d'échantillons disponibles.

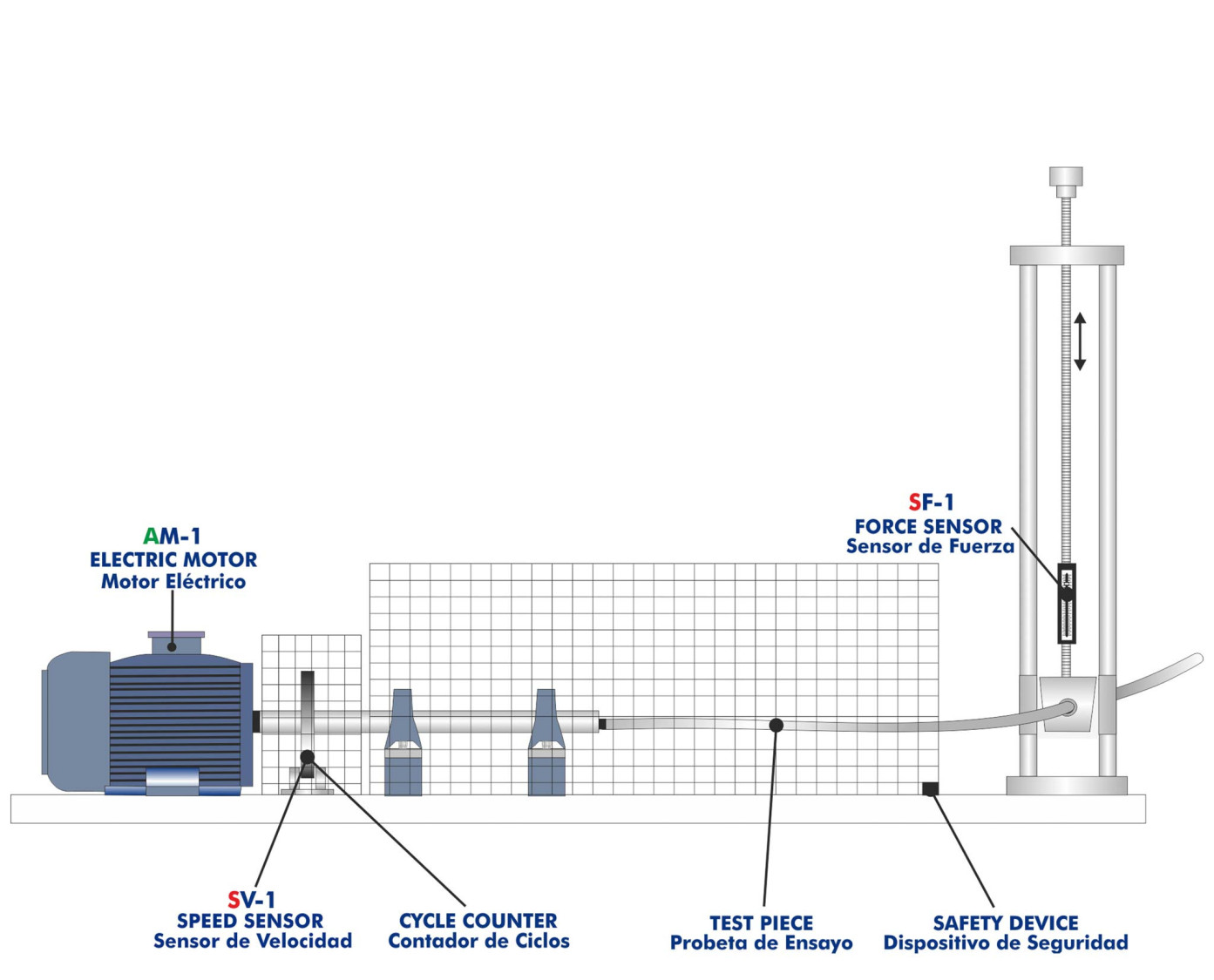

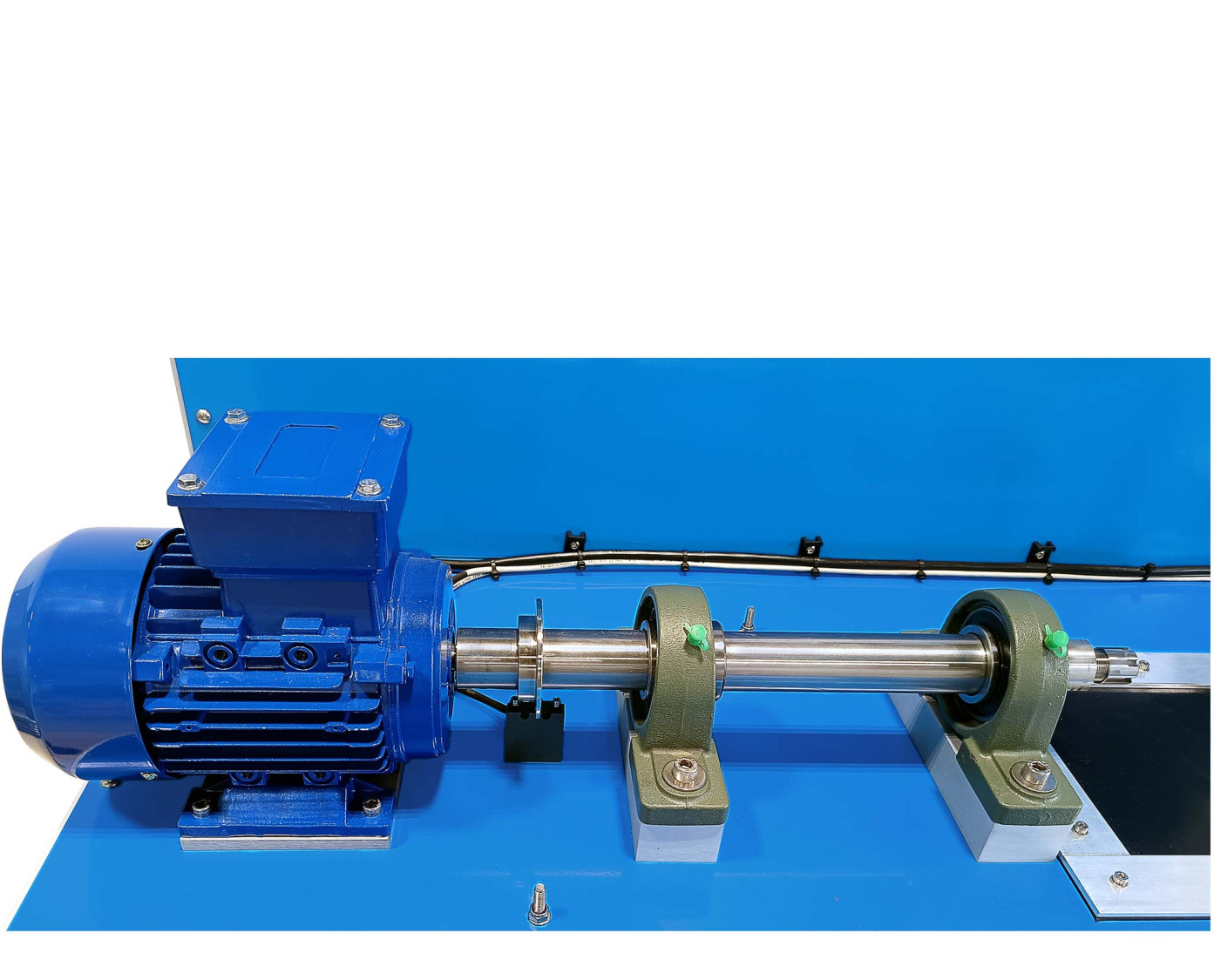

Un moteur électrique est fixé sur le panneau inférieur de l'unité. Une extrémité de l'éprouvette est reliée à l'arbre du moteur par un accouplement. Un disque qui va compter le nombre de rotations du moteur grâce à un capteur de vitesse pour le moteur sont également couplés à l'arbre. La vitesse peut être contrôlée et modifiée par l'ordinateur(PC).

Sur le côté droit du panneau, il est placé le système avec lequel la pièce d'essai est chargée. Ce système, avec une cellule de charge (capteur de force), est relié à une broche filetée par son extrémité supérieure, tandis que sur son côté inférieur, il est relié à un système articulé auquel est fixée l'extrémité droite de l'éprouvette. Lorsque la rotation de la broche filetée dans le sens des aiguilles d'une montre, une force verticale vers le haut est transmise à l'objet à tester. La force appliquée peut être mesurée à l'aide de la cellule de charge (capteur de force).

Afin de garantir la verticalité de la force, le système dispose de deux guides pour éviter les déplacements horizontaux pendant la transmission de la force. De même, afin d'assurer l'application constante de la charge, en plus de permettre la rotation de la pièce à tester sur son axe de symétrie axiale, le système permet également l'alignement de l'accouplement avec l'éprouvette, en raison de la déformation par flexion qu'il subit.

Tant la zone où se trouve l'éprouvette que la sortie de l'axe du moteur sont recouvertes d'une cage de protection, sans laquelle l'unité ne fonctionne pas. l'unité ne fonctionne pas, car elle est dotée d'un système de sécurité pour éviter les accidents.

En outre, il comprend un interrupteur de contrôle qui détecte la rupture de l'éprouvette et éteint immédiatement le moteur.

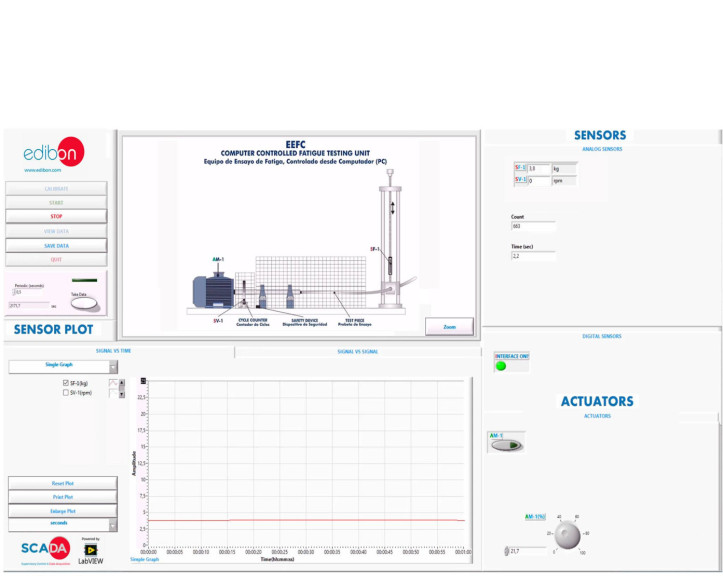

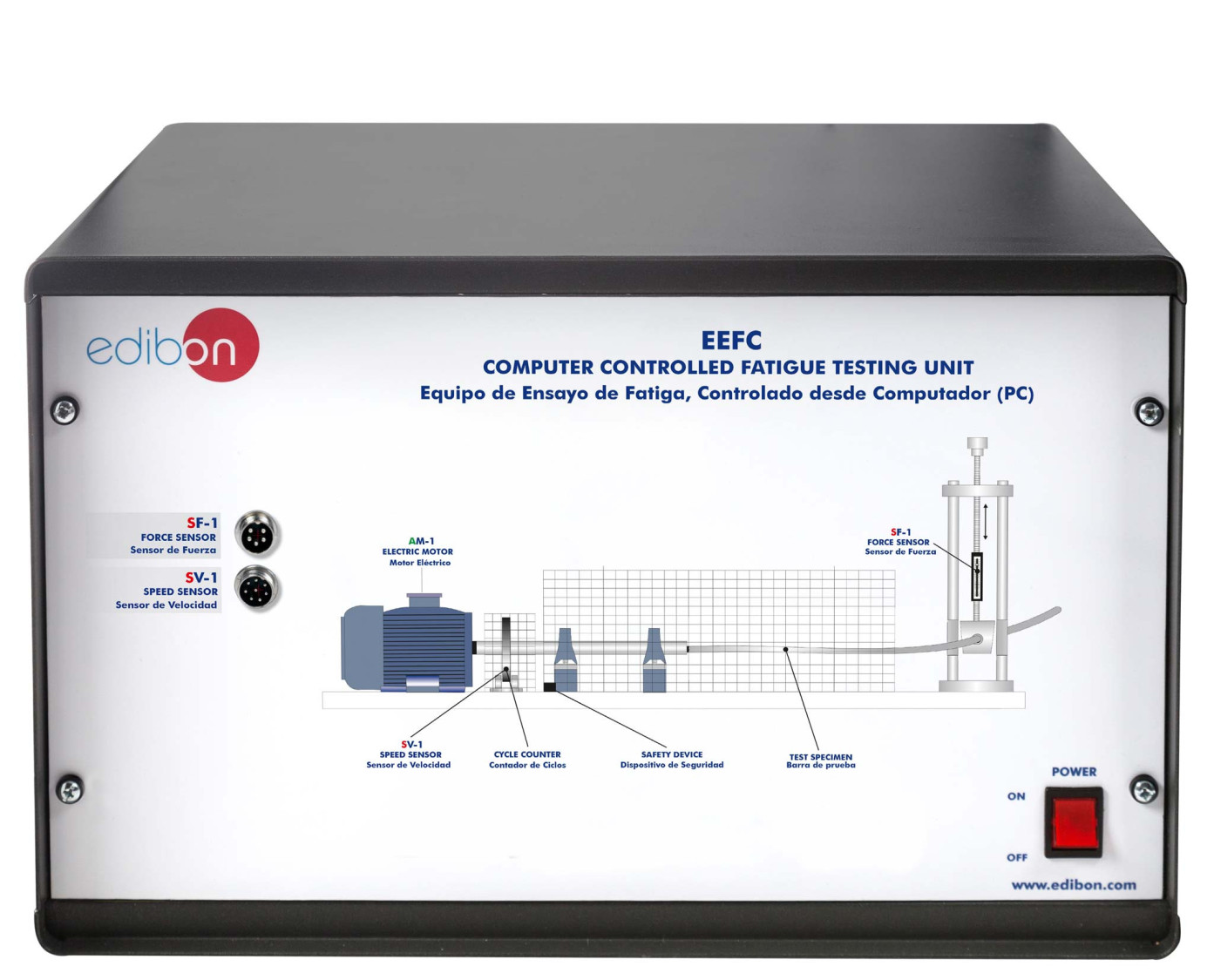

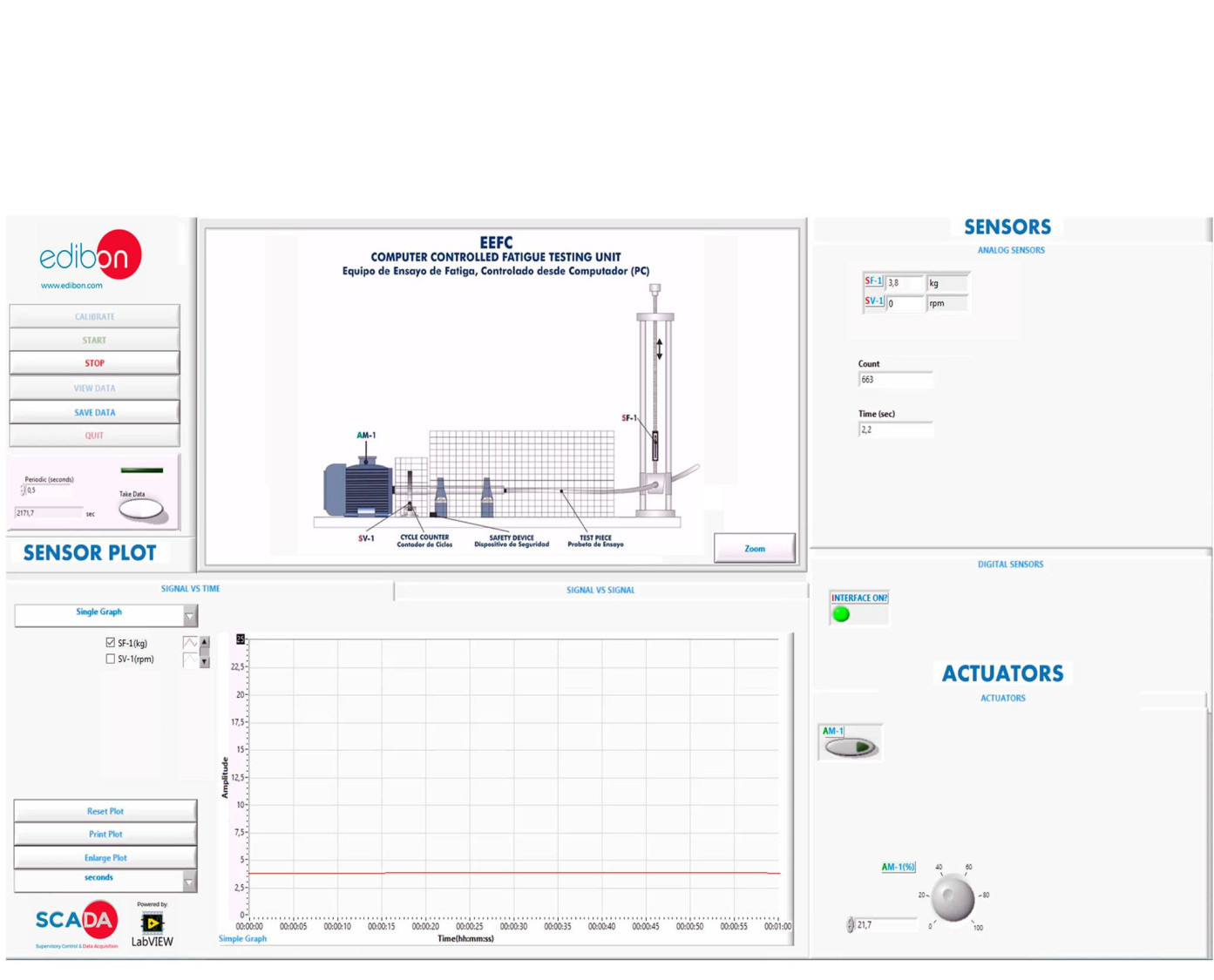

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
