Description Générale

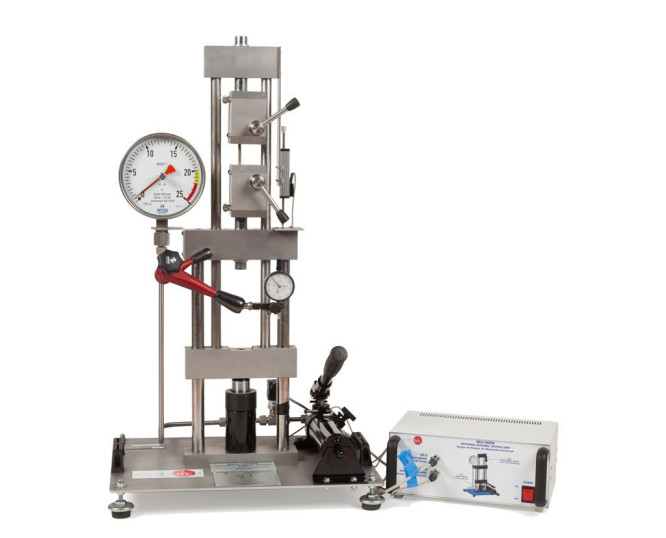

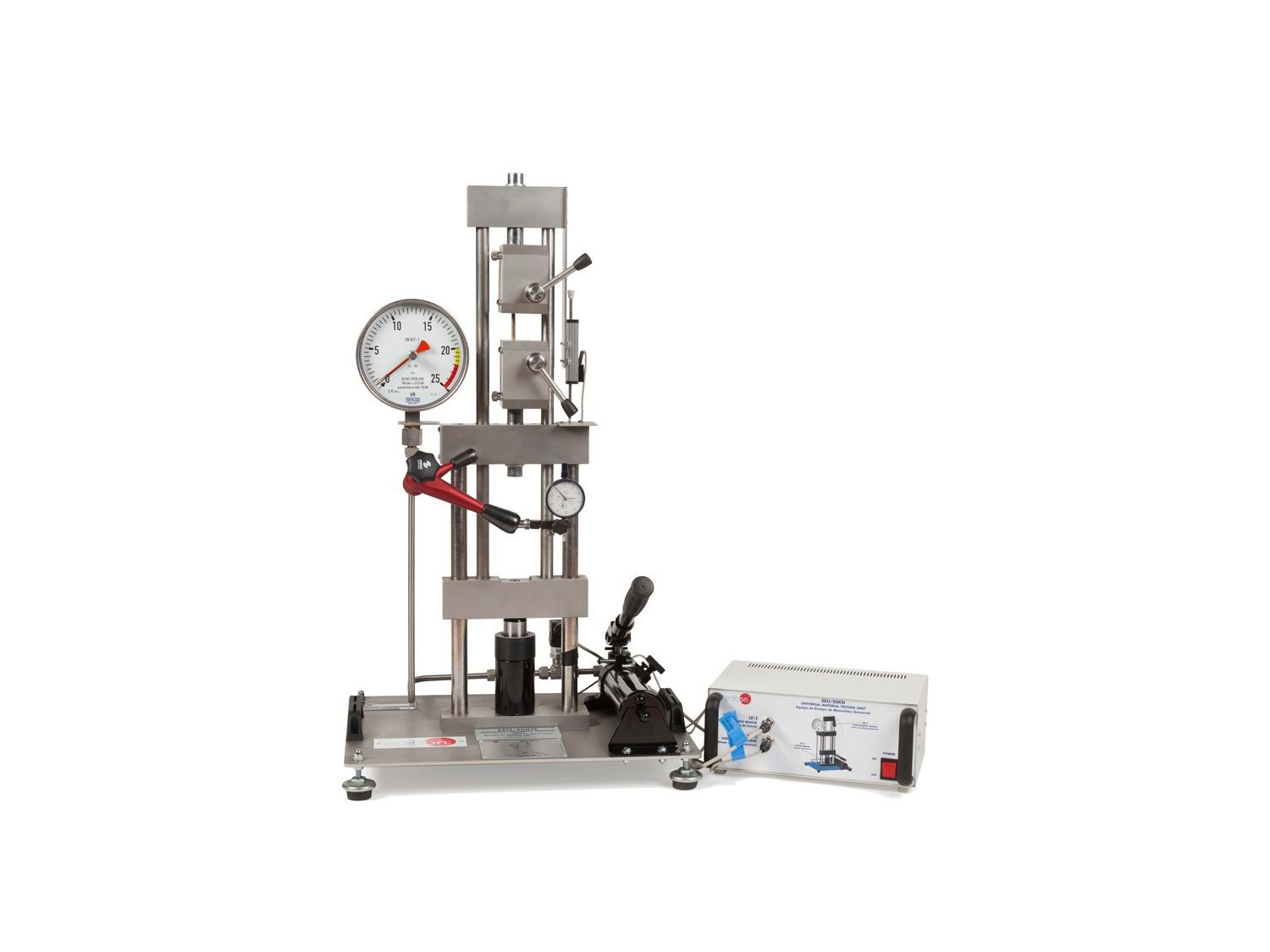

L'Unité d' Essai Universel, "EEU/20KN", conçue par EDIBON, est une unité d'essai universelle des matériaux de paillasse didactique. Il se distingue par sa construction rigide, un contrôle précis et un système hydraulique précis pour appliquer des charges jusqu'à 20 kN, ce qui permet de démontrer des phénomènes indétectables sous des charges plus petites.

Avec cette unité, l'étudiant peut réaliser les essais de matériaux suivants :

  • Essai de cisaillement.
  • Essai de dureté Brinell.
  • Essai de compression.
  • Essai de traction.
  • Test d'emboutissage profond (cupping).
  • Essai de flexion.
  • Essais de disque et de ressort hélicoïdal.

Il permet d'atteindre des forces d'essai jusqu'à 20 kN avec un effort physique très faible.

Les mesures peuvent être obtenues soit manuellement à l'aide d'une jauge d'élongation et d'un dynamomètre, soit par le biais du système d'acquisition de données par ordinateur, qui permet de saisir, de contrôler et d'afficher des données précises en temps réel, le calcul et la représentation des résultats sur l'ordinateur.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Apprentissage de l'utilisation de l'instrumentation nécessaire à la réalisation des principaux essais sur les matériaux.
  2. Etude et familiarisation avec les machines universelles d'essai des matériaux.
  3. Essais de résistance à la traction.
  4. Essais de résistance à la compression.
  5. Essais de dureté Brinell.
  6. Essais de flexion.
  7. Essais de cisaillement.
  8. Essais d'emboutissage profond (cupping).
  9. Essais avec ressorts à disque.
  10. Essais avec des ressorts hélicoïdaux en série ou en parallèle.
  11. Enregistrement des diagrammes contrainte-déformation.
  12. Utilisation du système d'acquisition de données par ordinateur.
