MFBS Unité d'Etude de Forces dans une Structure de Barre Simple

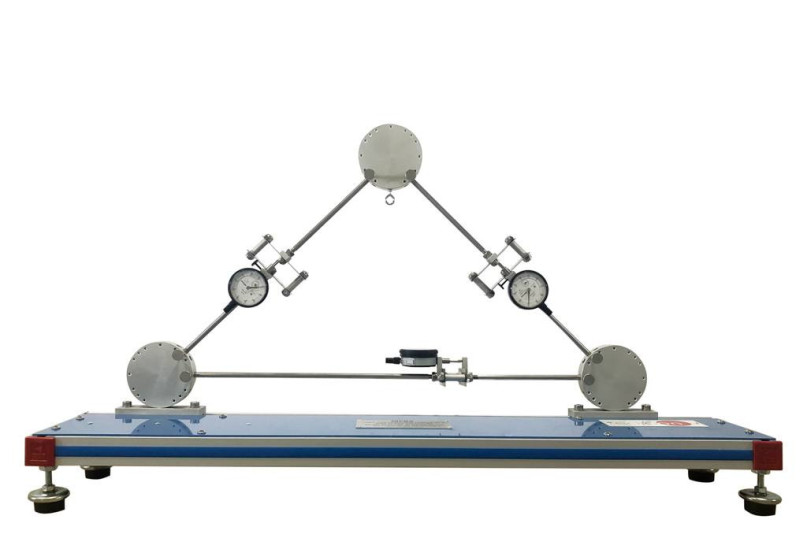

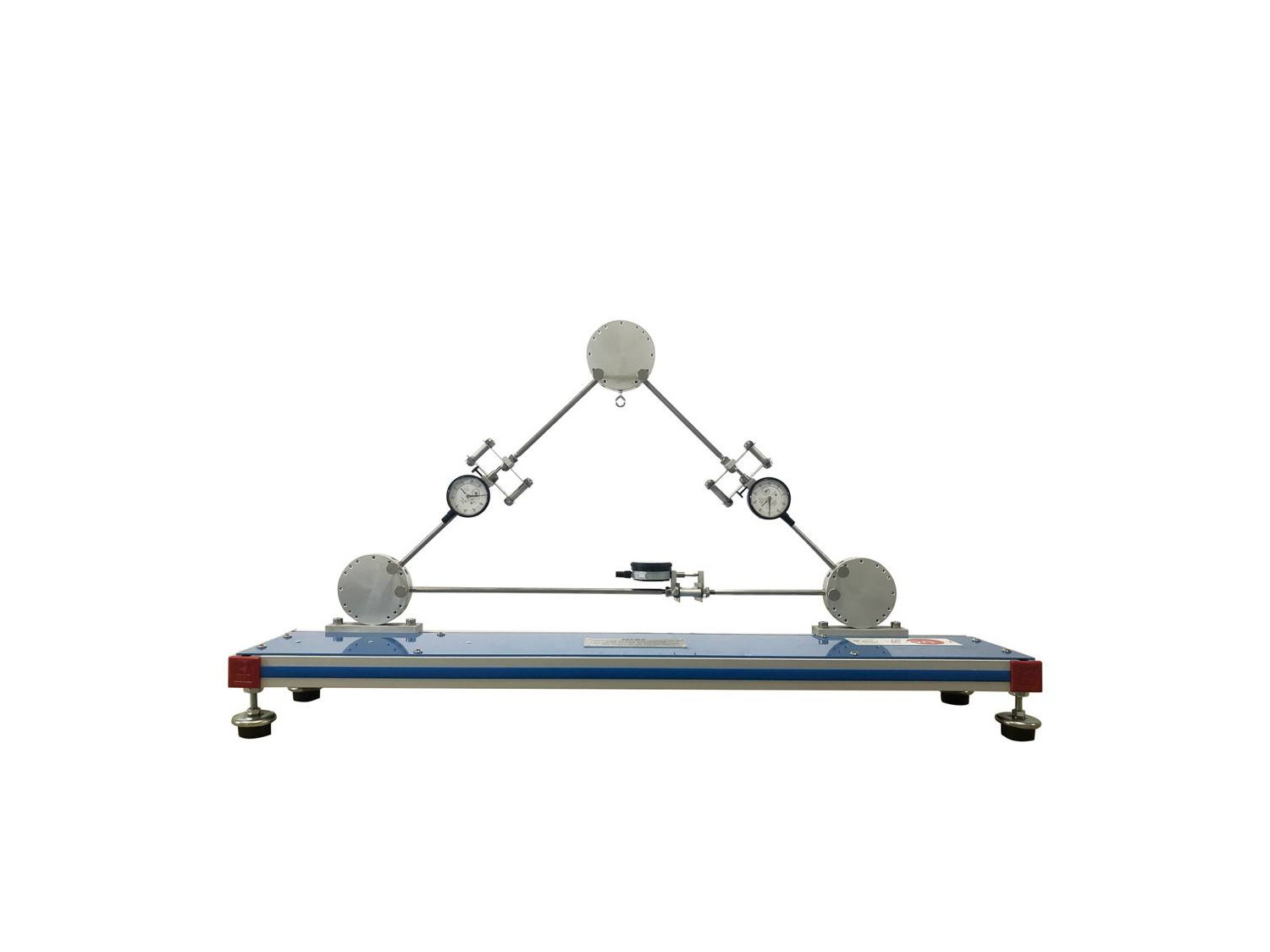

L'Unité d'Etude de Forces dans une Structure de Barre Simple, "MFBS", conçue par EDIBON, permet l'étude des forces agissant sur une ferme simple lorsqu'elle est soumise à une charge ponctuelle dans l'un des noeuds qui composent la structure.

Il se compose d'un groupe de cinq barres, trois d'entre elles ont la même longueur et les deux autres sont de longueur différente.

Chaque barre comporte deux tôles reliées l'une à l'autre par deux supports et un comparateur couplé à la barre par un support. Ces tôles peuvent fléchir en fonction de la force appliquée aux barres, soit en traction, soit en compression, permettant ainsi de calculer cette force en mesurant la déformation générée dans la tôle avec le comparateur à cadran.

Les barres sont reliées par trois disques de noeuds. Deux d'entre eux, situés en bas, servent de support à la structure et le troisième sert à accrocher une certaine charge avec l'ensemble des masses.

Avec les disques de noeuds, la disposition des barres peut être modifiée pour former différentes fermes, combinant les angles de jonction entre les disques et les barres. De cette façon, des angles de 60°/60°/60°, 45°/90°/45°, 30°/120°/30° et 120°/30°/30° entre les barres peuvent être obtenus.

L'ensemble de poids et un support de poids sont utilisés pour appliquer une charge externe dans le disque supérieur de la structure à barre simple.

La méthode des joints et les calculs sont utilisés pour déterminer les forces de la barre dans les différentes structures de barres à comparer avec les résultats expérimentaux.
