EECC Unité d'Étude de la Corrosion Contrôlée par Ordinateur (PC)

11.1.9.- ECHANGE D'IONS ET CORROSION
COMPUTER CONTROLLED CORROSION STUDY UNIT - EECC

SYSTEMES INNOVANTS

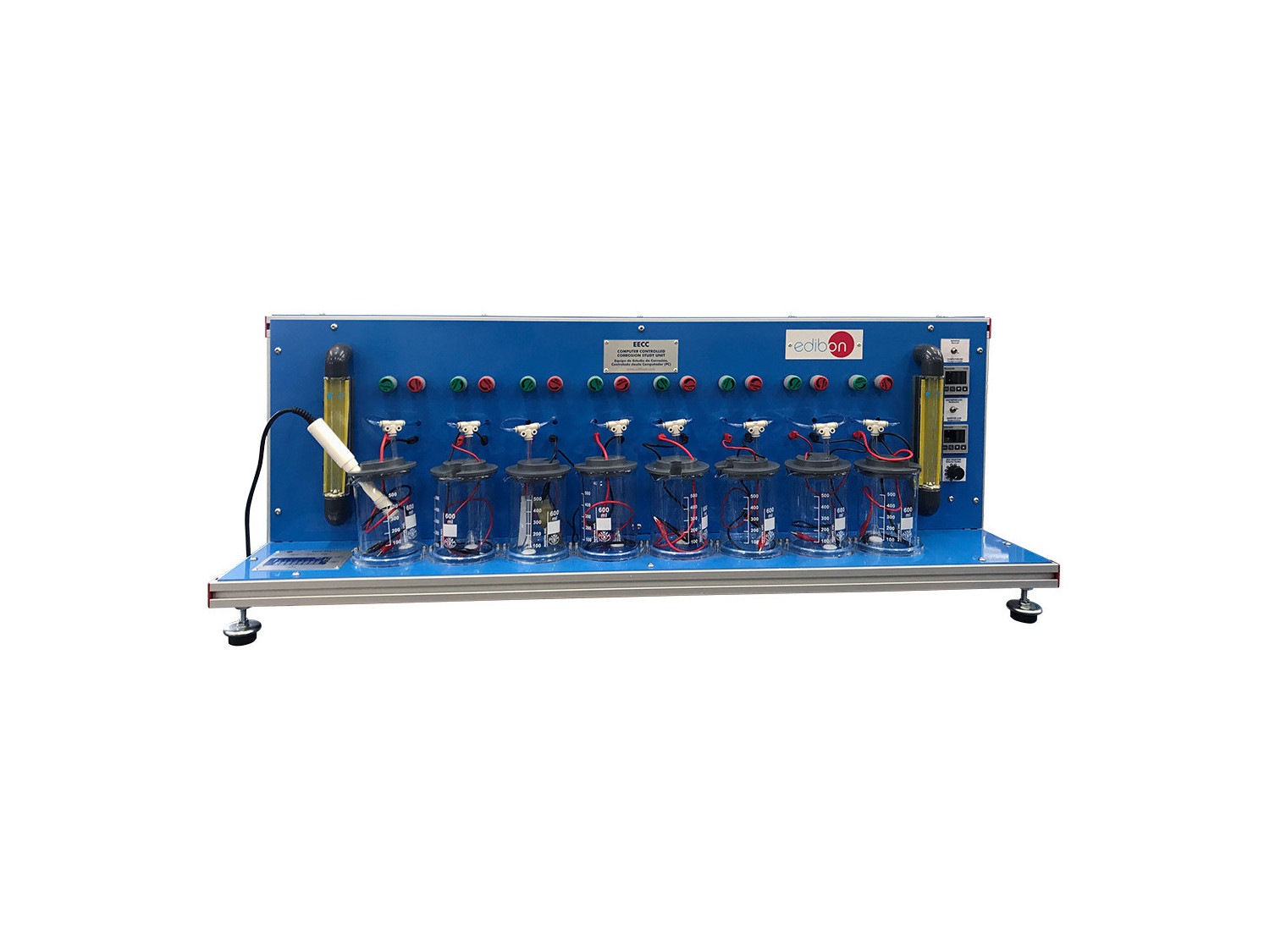

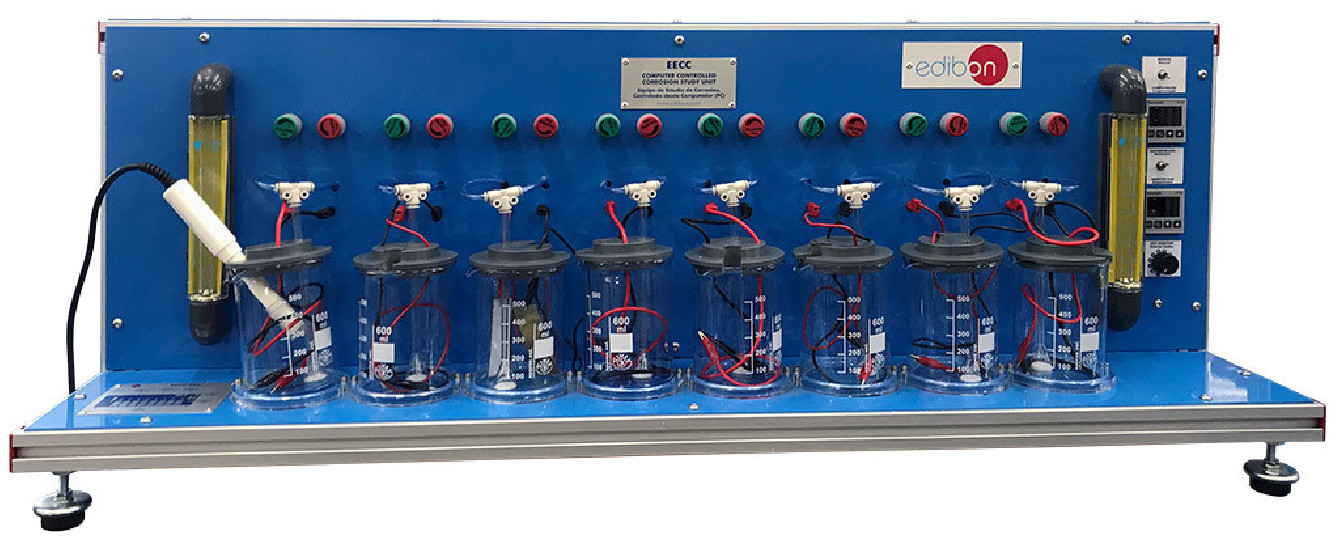

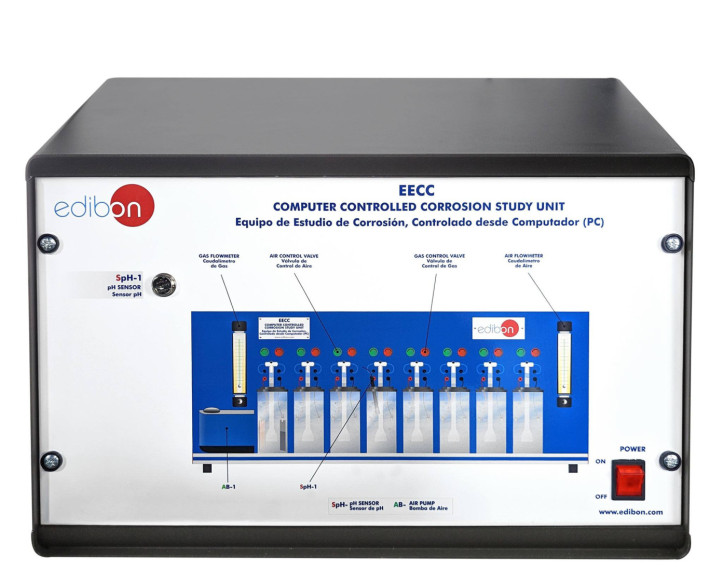

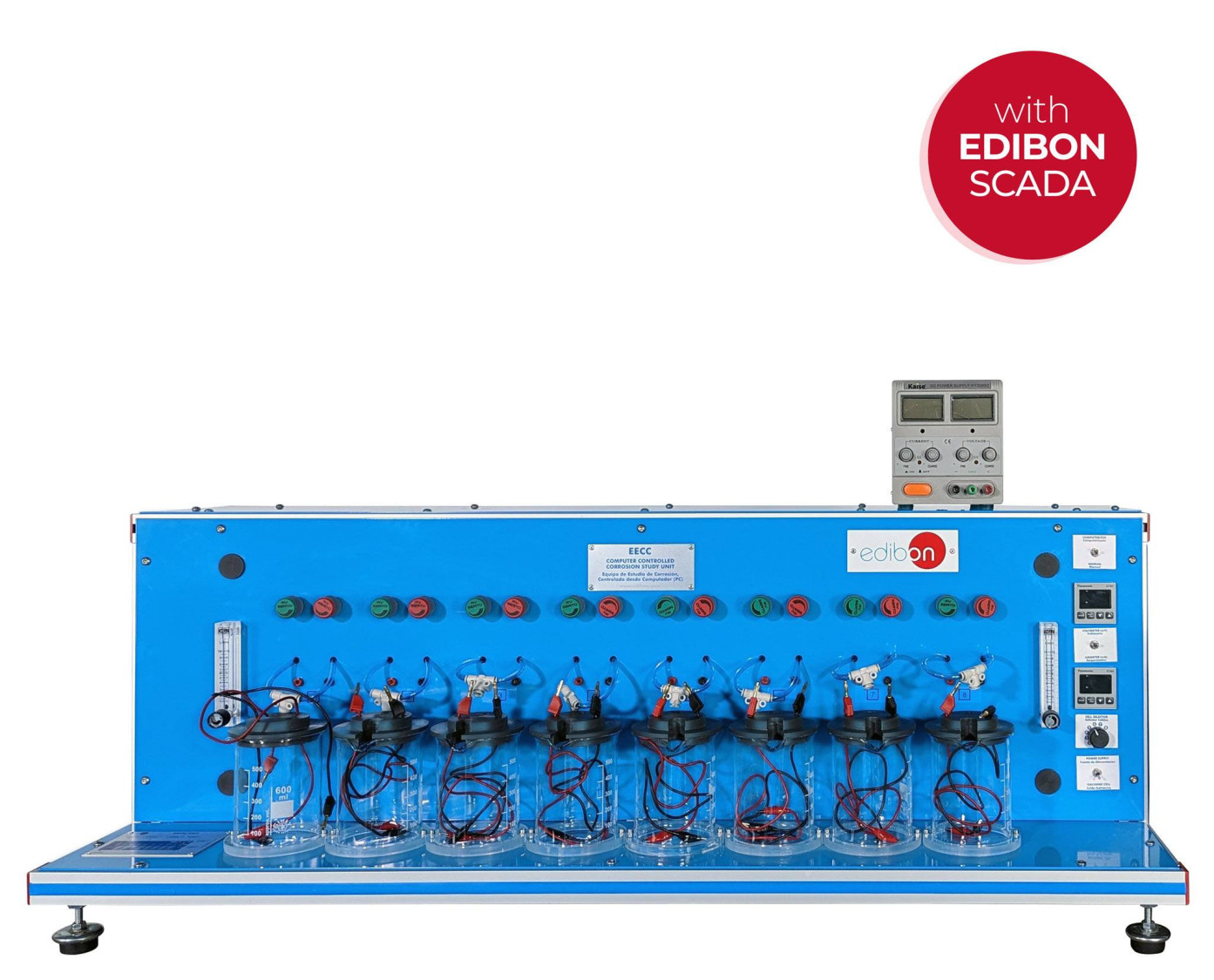

L'Unité d’Étude de la Corrosion Contrôlée par Ordinateur (PC), "EECC", permet l'étude simultanée de la corrosion jusqu'à huit cellules de corrosion.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur
FSS

Système de Simulation de Défauts
PLC

Contrôle des Processus Industriels par PLC
ELK

Kit de Développement Logiciel EDIBON, Optimisé par NI LabVIEW™
ESN

EDIBON Scada-Net
ECL

EDIBON Cloud Learning

NOUVELLES LIÉES

EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
Biocarburants de seconde génération : L'avenir durable chez EDIBON
Biocarburants de seconde génération : L'avenir durable chez EDIBON
Dans un monde où la demande en énergie ne cesse d'augmenter et où les ressources non renouvelables s'épuisent rapidement, la nécessité de trouver des solutions durables et respectueuses de l'environnement n'a jamais été aussi urgente. L'économie circulaire et l'utilisation de la biomasse...
Lire plus

Description Générale

L'Unité d’Étude de la Corrosion Contrôlée par Ordinateur (PC), "EECC", permet l'étude simultanée de la corrosion jusqu'à huit cellules de corrosion.

Chaque échantillon pour le test est placé dans un endroit tel que les effets secondaires non désirés sont éliminés.

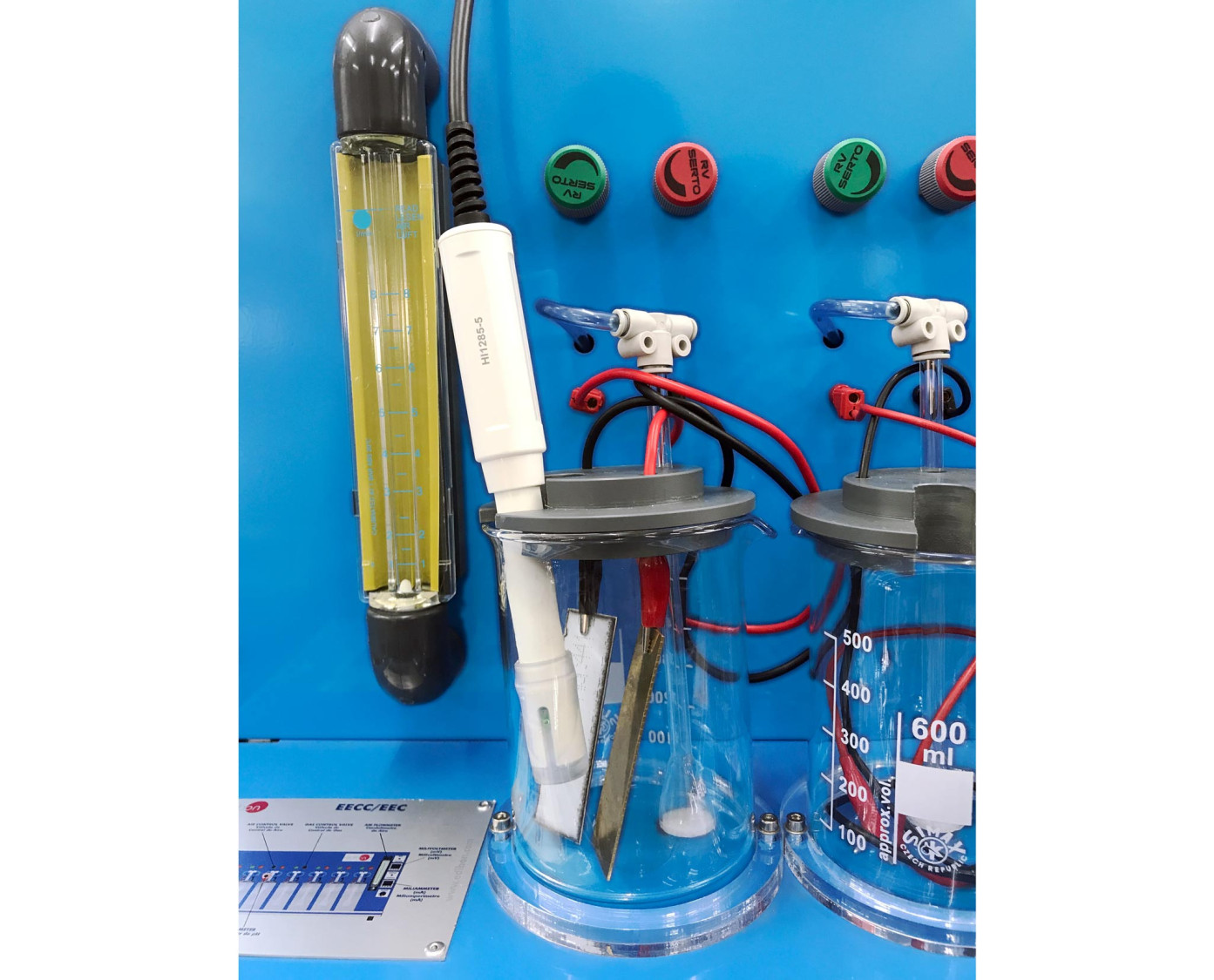

Les cellules comprennent un couvercle pour adapter deux feuilles de test, une électrode de référence et un tube diffuseur de gaz.

Un pont salin est inclus pour l'étude et la réalisation de cellules électrochimiques.

Il est possible de connecter les différents échantillons à une alimentation électrique contrôlée par ordinateur (PC) pour étudier le principe des anodes sacrificielles.

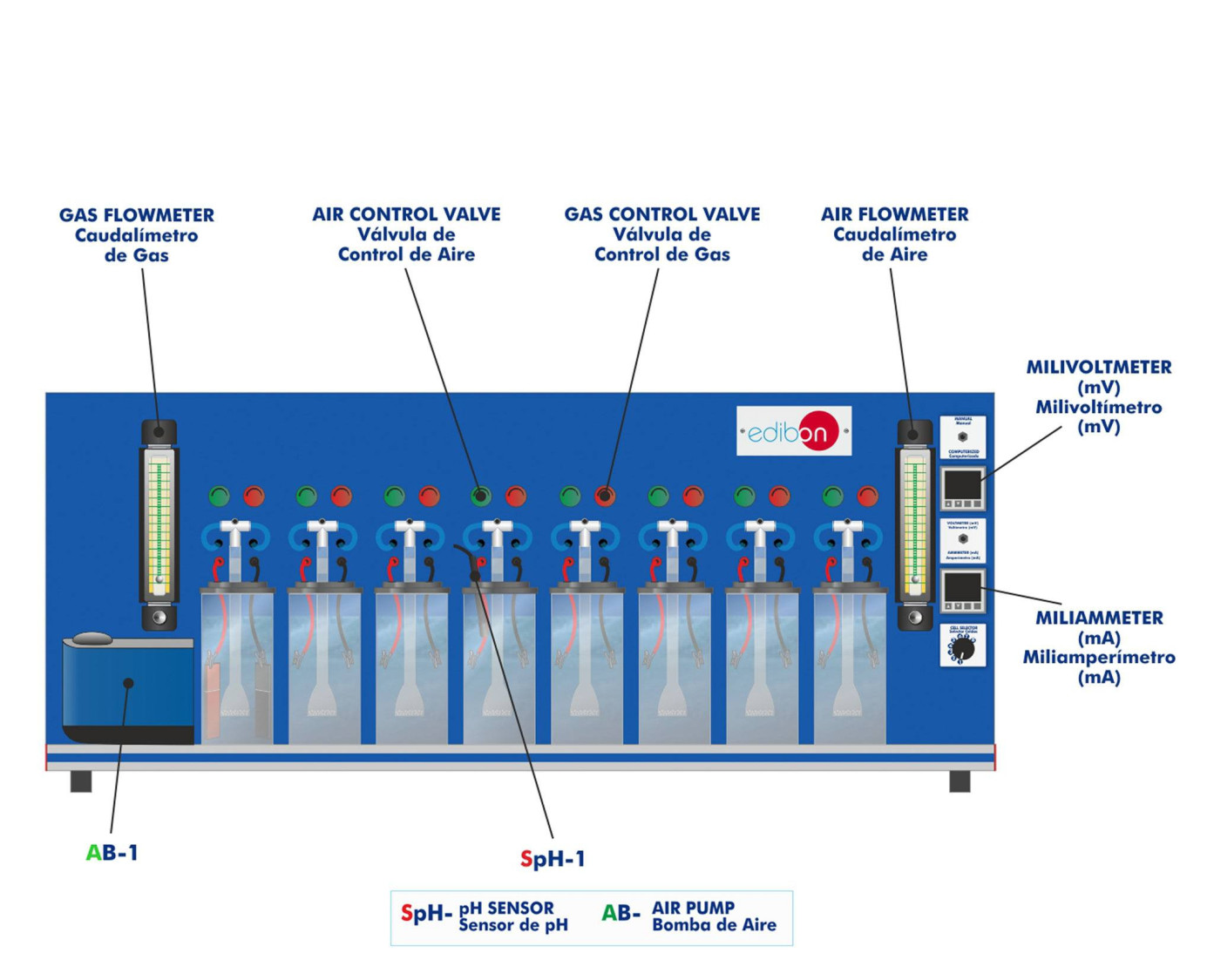

L'air ambiant est introduit dans la solution d'électrolyte à l'aide d'une pompe à air contrôlée par ordinateur (PC). Un débitmètre d'air est situé à la sortie de la pompe pour mesurer le débit d'air. Il existe plusieurs vannes de contrôle de l'air pour régler le débit d'air pour chaque cellule de corrosion. Il est également possible d'introduire d'autres gaz dans la solution électrolytique à l'aide d'un débitmètre de gaz et de plusieurs vannes de contrôle de gaz.

L'unité comprend un capteur de pH pour étudier et comparer l'influence de la solution d'électrolyte sur les processus de corrosion.

Le taux de corrosion d'un certain échantillon peut être mesuré qualitativement par "observation visuelle", ou quantitativement par "test d'immersion par pesée initiale et finale".

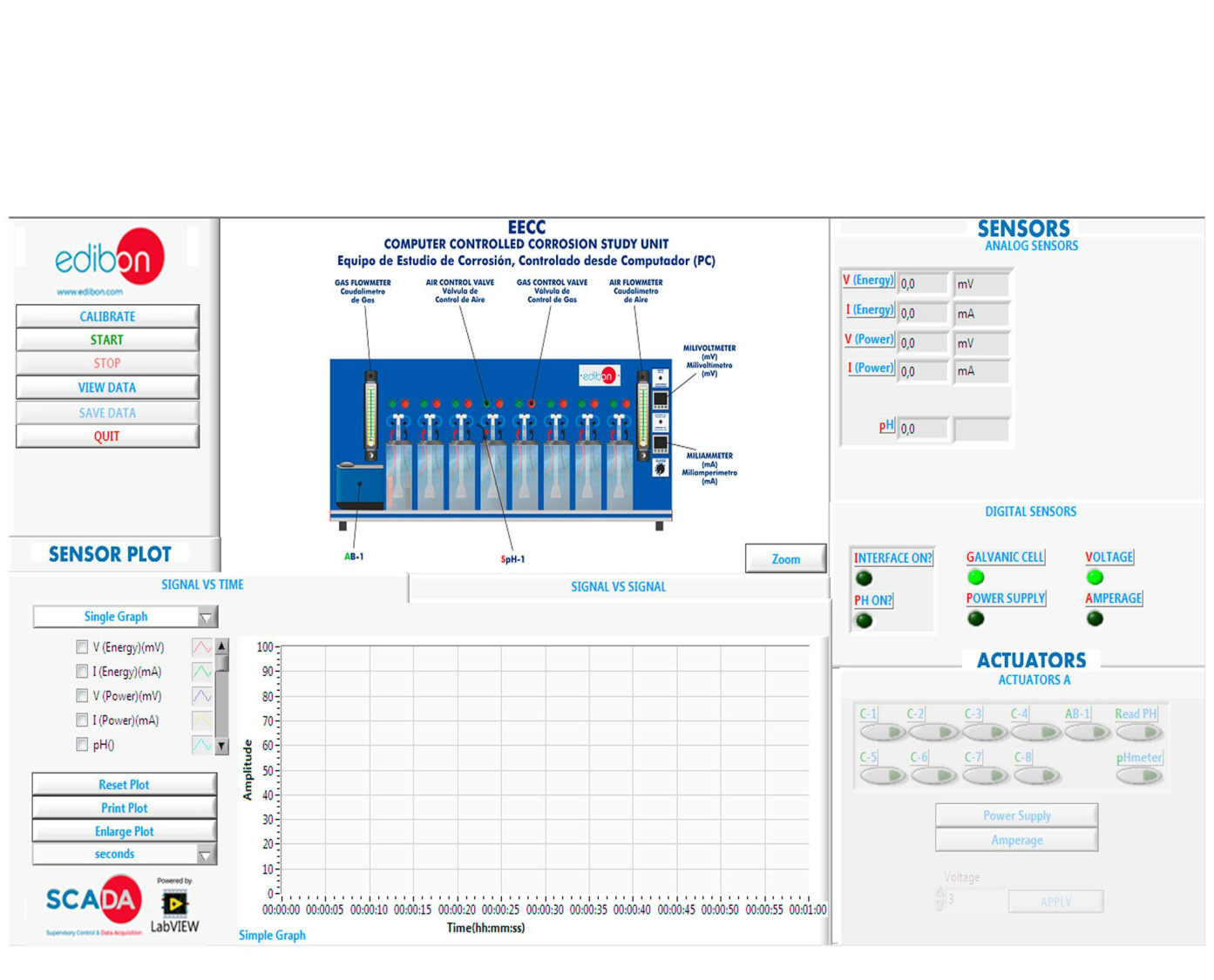

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Potentiels galvaniques.
  2. Etude des couples galvaniques.
  3. Passivation du fer.
  4. Influence du pH.
  5. Processus d'anodisation de l'aluminium.
  6. La protection cathodique.
  7. Corrosion galvanique + oxydation.
  8. Construction d'une cellule Daniell pour obtenir des potentiels standards.
  9. Etalonnage des capteurs.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Influence de la concentration en O2 dans la corrosion.
  2. Etude simultanée de la corrosion dans plusieurs cellules.
  3. Corrosion électrolytique.
  4. Inhibition chimique.
  5. Prévention de l'entartrage.
  6. Effet de la contrainte interne.
  7. Etudes du traitement de l'eau:
  • Stabilisation du carbonate de calcium.
  • Oxydation du fer et du manganèse dans les eaux souterraines.
  • Adoucissement de l'eau par précipitation chimique.
  • Désinfection des eaux usées avec des solutions de chlore.
  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
  3. Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité EECC via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité EECC.
  9. En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
  10. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.

ÉLÉMENTS INCLUS

UNITÉS SIMILAIRES DISPONIBLES

CORROSION STUDY UNIT - EEC
  • EEC
Available
11.1.9.- ECHANGE D'IONS ET CORROSION
EEC
Unité pour l' Étude de la Corrosion

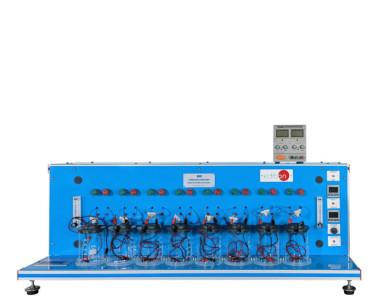

L'Unité pour l’ Étude de la Corrosion, "EEC", permet d'étudier simultanément jusqu'à huit cellules de corrosion.Chaque échantillon pour le test est placé dans un endroit tel que les effets secondaires non désirés sont éliminés.Les cellules...
