MDSU Unité de Base des Systèmes d'Entraînement Mécanique

7.4.3.- INSTALLATIONS ET MAINTENANCE
BASIC UNIT OF MECHANICAL DRIVE SYSTEMS - MDSU

SYSTEMES INNOVANTS

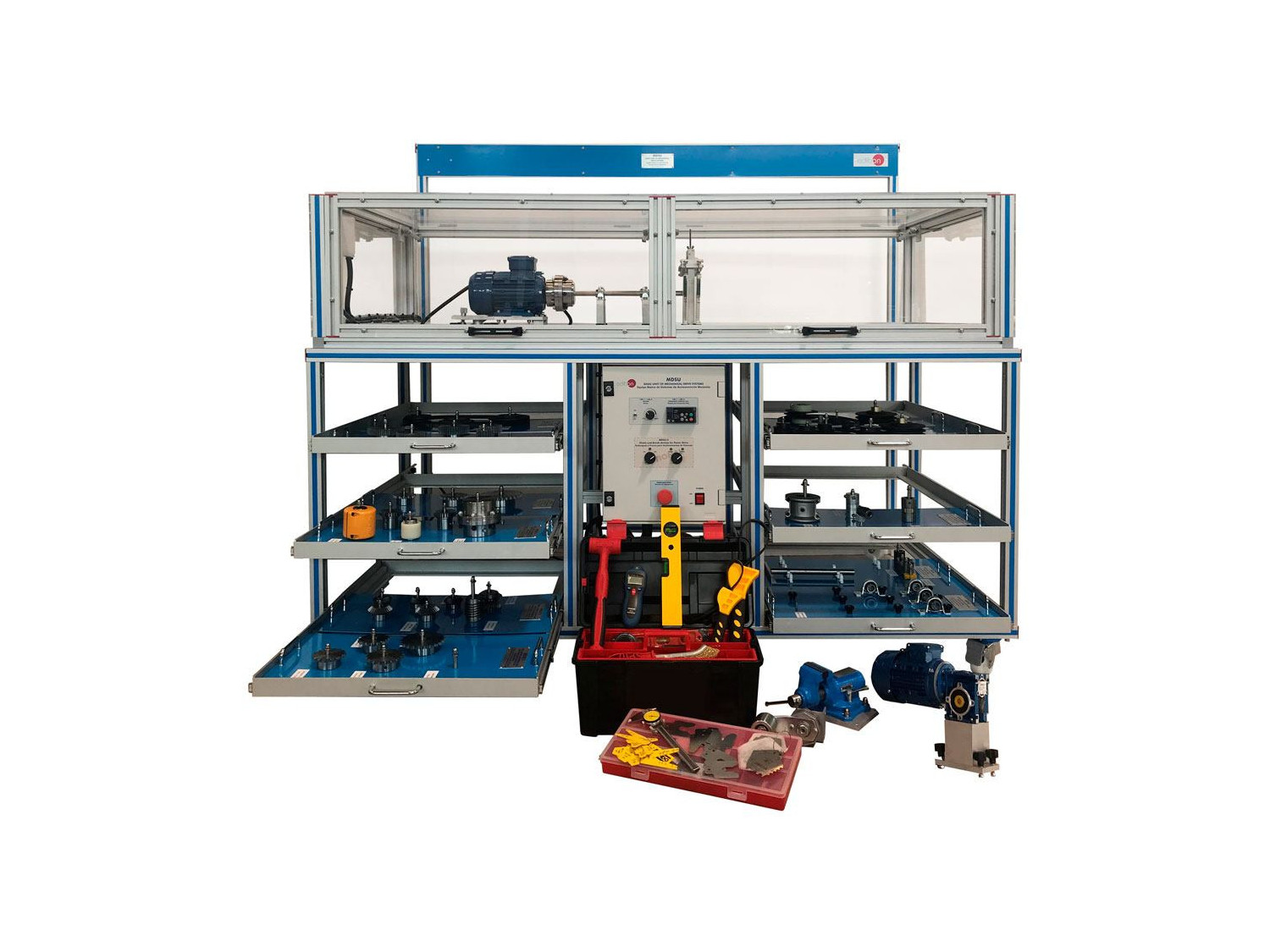

L’Unité de Base des Systèmes d'Entraînement Mécanique, "MDSU", est constitué d'une structure principale dans laquelle sont situés les éléments suivants une série d'accessoires et d'éléments, répartis en modules de différents niveaux, conçus pour introduire l'utilisateur dans le domaine des systèmes mécaniques et de leurs composants.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur
MSAC

Système Modulaire d'Acquisition et de Contrôle

NOUVELLES LIÉES

EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
Setting up at Perenco in Gabon
Setting up at Perenco in Gabon
Today we want to talk to you about the latest installation we have done at Perenco in Gabon. We moved there to install the following units from our Fluid Mechanics area
Lire plus

Description Générale

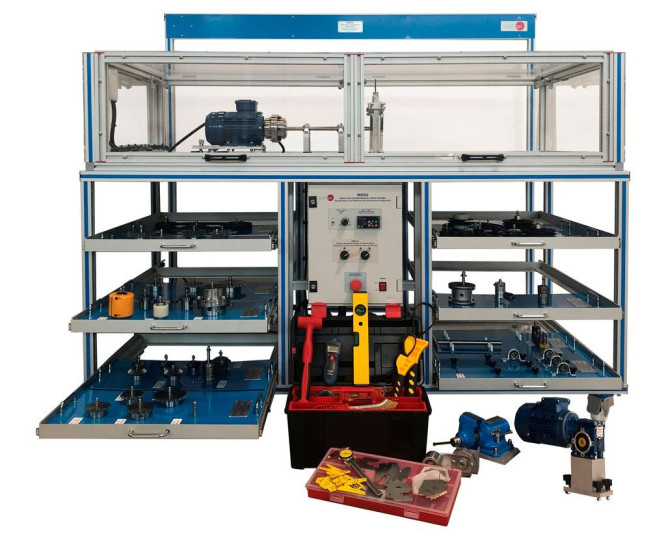

L’Unité de Base des Systèmes d'Entraînement Mécanique, "MDSU", est constitué d'une structure principale dans laquelle sont situés les éléments suivants une série d'accessoires et d'éléments, répartis en modules de différents niveaux, conçus pour introduire l'utilisateur dans le domaine des systèmes mécaniques et de leurs composants. Les éléments sont reliés à la structure principale au moyen des éléments suivants des supports à dégagement rapide qui permettent à l'utilisateur de placer plus facilement les éléments au bon endroit pour l'étude.

En plus de la structure principale, un moteur rotatif à vitesse variable est inclus. Ce moteur génèrera le mouvement initial le long de l'axe de rotation. Axe qui entraînera le reste des éléments mécaniques du système tels que les courroies, les engrenages, les chaînes, etc.

L'équipement comprend un frein pour déterminer le couple généré par le moteur directement ou à travers le système mécanique conçu par l'étudiant en utilisant les composants de base de n'importe quel système mécanique. Enfin, les aspects fondamentaux de l'entretien des équipements mécaniques seront étudiés, ainsi que les outils et produits utilisés à cette fin.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Introduction au système de formation aux mécanismes.
  2. Etude de la procédure de sécurité.
  3. Manipulation des vis à six pans creux et des vis de réglage.
  4. Mesure de la vitesse et du couple.
  5. Etude d'efficacité.
  6. Introduction aux arbres et aux roulements de support.
  7. Techniques d'alignement d'arbres et accouplements élastiques.
  8. Techniques d'alignement d'arbres et d'accouplements rigides.
  9. Étude et correction du pied moteur souple.
  10. Présentation des courroies de transmission.
  11. Introduction à l'installation des poulies et courroies.
  12. Alignement des poulies.
  13. Opération de tension des courroies.
  14. Entretien des poulies et courroies.
  15. Introduction à l'étude des chaînes de transmission.
  16. Introduction à l'installation des pignons.
  17. Etude de l'alignement des pignons.
  18. Procédure d'installation des chaînes.
  19. Procédure de tension de la chaîne.
  20. Entretien des pignons et des chaînes.
  21. Introduction aux engrenages de transmission.
  22. Etude de l'installation des engrenages cylindriques de dents droit.
  23. Alignement des engrenages.
  24. Ajustement du jeu.
  25. Engrenages avec bague conique.
  26. Trains d'engrenages.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

Possibilités pratiques supplémentaires (à réaliser avec l'accessoire en option MDSU/1):

  1. Utilisation des courroies trapézoïdales et des courroies trapézoïdales. Denté en V.
  2. Utilisation de courroies de transmission à vitesse variable.
  3. Montage de courroies de transmission multiples.
  4. Assemblage de courroies de transmission à plusieurs vitesses.
  5. Assemblage de chaînes de transmission silencieuses.
  6. Etude de la folie des pignons de pin.
  7. Assemblage de chaînes de transmission multiples.
  8. Etude des courroies de transmission synchrones.
  9. Assemblage de courroies de transmission synchrones à couple élevé.
  10. Poulies de renvoi.
  11. Alignement et couplages de systèmes.

Possibilités pratiques supplémentaires (à réaliser avec l'accessoire en option MDSU/2):

  1. Etude et utilisation d'engrenages hélicoïdaux.
  2. Etude des vis sans fin et des engrenages à vis sans fin.
  3. Etude des engrenages.
  4. Etude et compréhension des boîtes de vitesses.
  5. Étude et compréhension des paliers lisses.
  6. Etude des roulements à billes.
  7. Etude des roulements à billes à contact oblique.
  8. Etude, utilisation et compréhension des roulements à rouleaux.
  9. Différence entre la lubrification et la non-lubrification des roulements.
  10. Utilisation des joints et joints d'étanchéité.
  11. Utilisation de joints toriques, de joints d'étanchéité et de garnitures mécaniques.
  12. Comprendre l'utilisation des joints de bride.
  13. Etude des garnitures mécaniques.

Possibilités pratiques supplémentaires (à réaliser avec l'accessoire en option MDSU/3):

  1. Etude de la puissance de transmission sur un embrayage de roue. gratuit.
  2. Systèmes de sécurité, limiteurs de couple.
  3. Etude de la théorie de l'embrayage frein électromagnétique.
  4. Etude et compréhension d'une vis à billes et d'un écrou à billes. Fixation par vis à billes.
  5. Etude de l'utilité des guidages linéaires.
  6. L'étude du jeu et sa mesure.
  7. Étude et application de la relation entre l'avance et la vitesse.

Possibilités pratiques supplémentaires (à réaliser avec l'accessoire en option MDSU/4):

  1. Etude de l'appareil vibrant.
  2. Analyse de la fréquence de résonance par vibration et de la fréquence de résonance. Amortissement des vibrations.
  3. Mesure de l'accélération et de la vitesse.
  4. Apprentissage du fonctionnement du vibromètre.
  5. Etude des principes et du fonctionnement de l'alignement laser.
  6. Etude de l'alignement vertical et horizontal.
  7. Analyse du pied mou.
