WIT-IEM Unité de Câblage des Moteurs Électriques Industriels en Courant Continu et Alternatif

WIRING INSTALLATION TRAINING FOR AC AND DC INDUSTRIAL ELECTRICAL MOTORS - WIT-IEM

SYSTEMES INNOVANTS

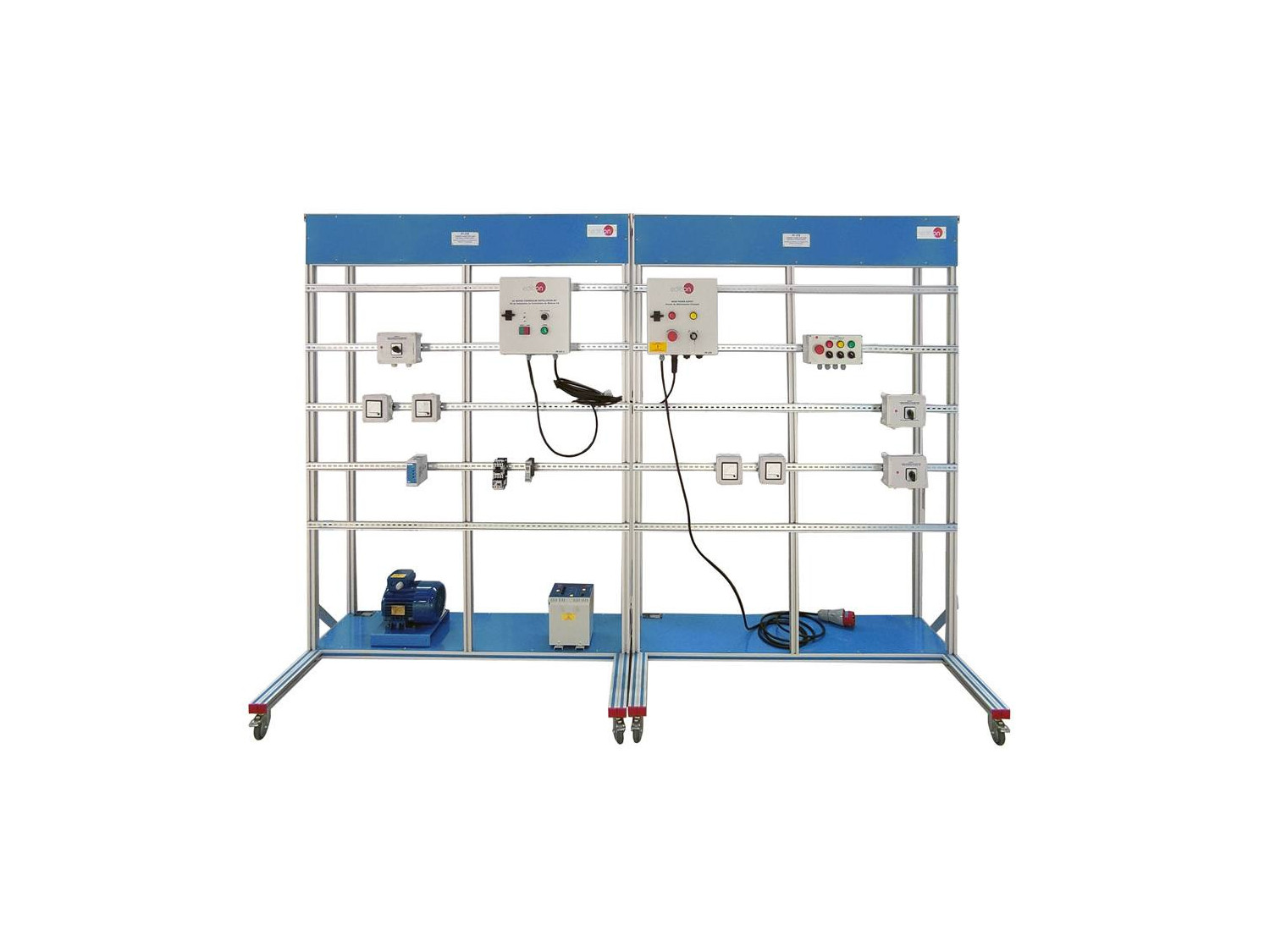

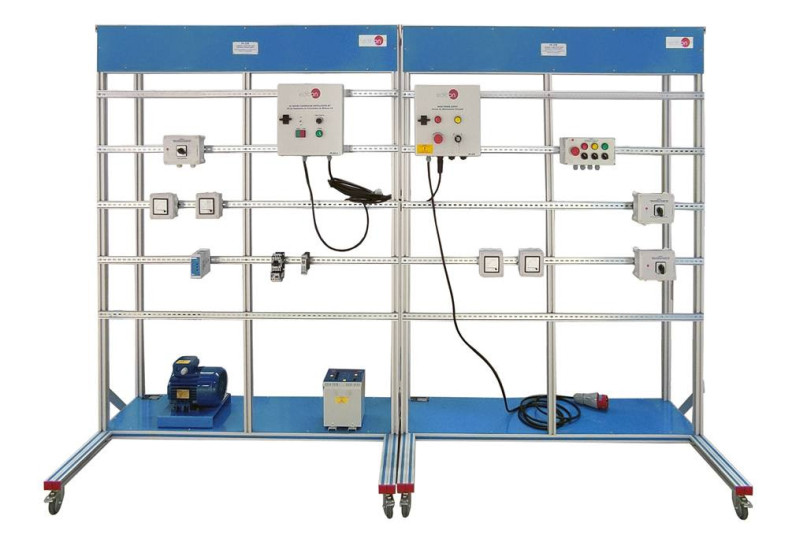

L’Unité de Câblage des Moteurs Électriques Industriels en Courant Continu et Alternatif, "WIT-IEM", a été conçue par EDIBON pour la formation de niveau pratique-professionnel dans le domaine de l’installation, du câblage et de la mise en service de moteurs électriques industriels, à CA et à CC. Avec cette unité, les étudiants apprendront comment fonctionnent les moteurs eux-mêmes, ainsi que les éléments nécessaires à leur bon fonctionnement et à leur protection.

Voir description générale

NOUVELLES LIÉES

Description Générale

L’Unité de Câblage des Moteurs Électriques Industriels en Courant Continu et Alternatif, "WIT-IEM", a été conçue par EDIBON pour la formation de niveau pratique-professionnel dans le domaine de l'installation, du câblage et de la mise en service de moteurs électriques industriels.

Cette unité fournit aux futurs professionnels des connaissances et des compétences essentielles sur l’assemblage, l’installation, le câblage, la mise en service et le fonctionnement des moteurs électriques industriels les plus représentatifs tels que le moteur à CC à rotor bobiné, le moteur alternateur triphasé synchrone à CA, le moteur triphasé asynchrone de cage d’écureuil, le moteur triphasé Dahlander, et le moteur asynchrone monophasé avec condensateur de démarrage.

L’unité comprend un manuel spécifique dans lequel sont expliqués, au niveau théorique et pratique, les aspects concernant les procédures d’installation, le câblage et le fonctionnement de ces machines. Avec cette unité, l’étudiant sera capable de comprendre différents types de démarrage de moteurs CA tels que le démarrage direct, le démarrage étoile-triangle, le démarrage à l’aide d’un variateur de fréquence et d’un démarreur progressif. Par ailleurs, l’élève sera capable d’effectuer d’autres manœuvres comme faire marche arrière et démarrer avec chronomètre.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Câblage des protections des moteurs AC.
  2. Câblage du démarreur manuel direct du moteur AC.
  3. Câblage du démarreur manuel direct du moteur AC avec inversion.
  4. Câblage du démarrage manuel étoile-triangle du moteur AC.
  5. Câblage et mise en service d’un contrôleur de fréquence AC connecté à un moteur AC triphasé à cage d’écureuil.
  6. Câblage d’un démarreur progressif électronique pour moteurs à courant alternatif.
  7. Câblage d’un moteur avec temporisateur.

Quelques pratiques possibles avec les éléments supplémentaires recommandés :

  1. Installation et câblage du Moteur à CC à Rotor Bobiné, de son système de protection et de ses circuits d’alimentation et de contrôle.
  2. Installation et câblage de collecteurs manuels pour les opérations d’inversion du Moteur à DC à Rotor Bobiné.
  3. Installation et câblage du Moteur Triphasé Dahlander, de son système de protection et de ses circuits de puissance et de contrôle.
  4. Opérations d’inversion manuelle du Moteur Triphasé Dahlander.
  5. Variation manuelle de la vitesse du Moteur Triphasé Dahlander.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Plusieurs autres exercices peuvent être réalisés et conçus par l'utilisateur.
