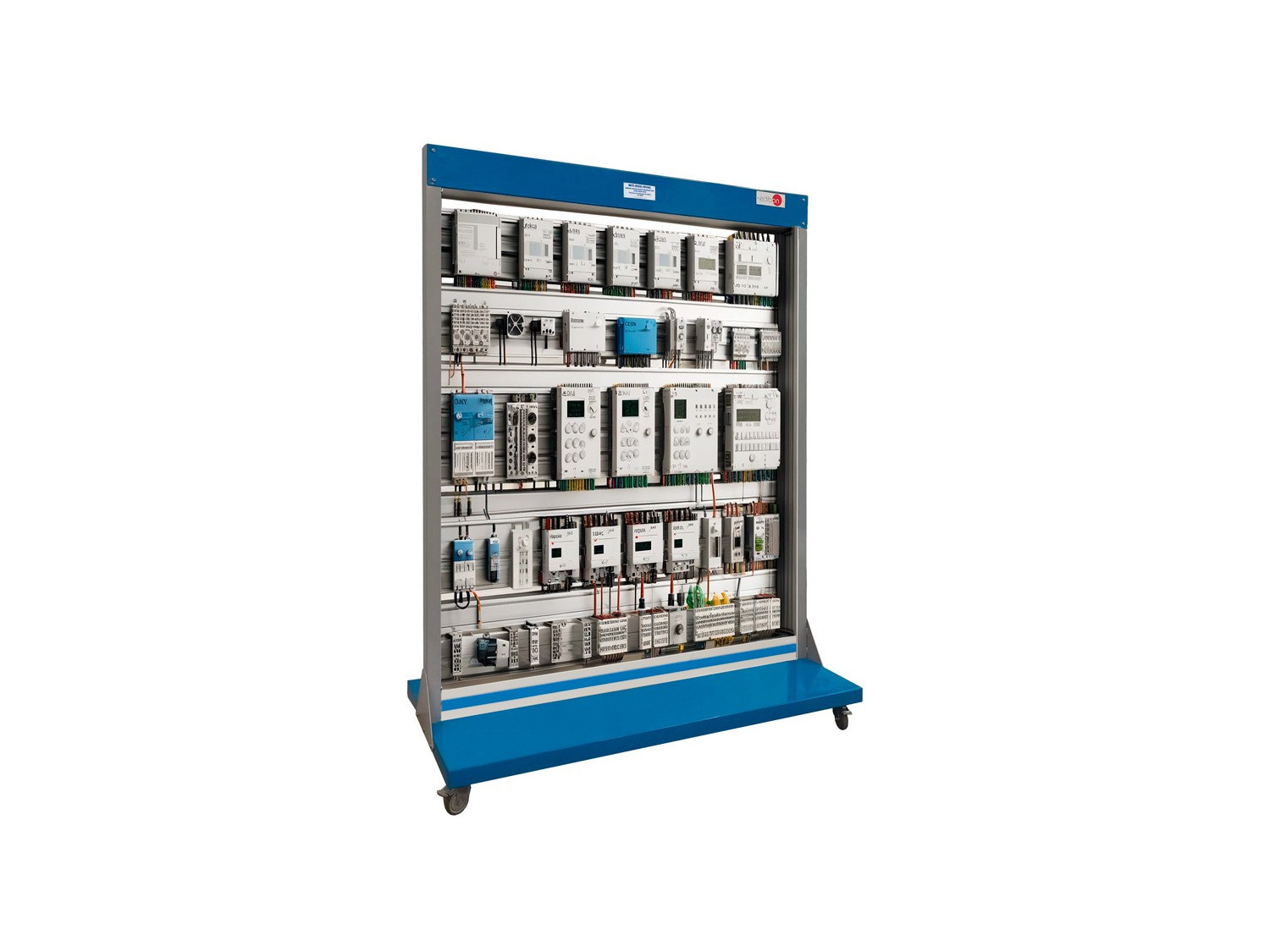

WIT-KNX-HVAC Unité de Câblage HVAC avec KNX

4.4.3.- INSTALLATIONS ET MAINTENANCE
WIRING INSTALLATION TRAINING FOR HVAC WITH KNX - WIT-KNX-HVAC

SYSTEMES INNOVANTS

Le WIT-KNX-HVAC est un unité conçu pour faciliter l'étude et la compréhension des pratiques de câblage KNX. spécialement conçu pour les systèmes de contrôle de chauffage, de ventilation et de climatisation (HVAC). Cette unité constitue un outil précieux pour à des fins éducatives et professionnelles, fournissant une expérience pratique et un aperçu des techniques de câblage, de la programmation et mise en service associée à la technologie KNX dans le cadre d'applications HVAC.

Voir description générale

NOUVELLES LIÉES

EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
L'Importance de la Formation Pratique en Électricité pour les Universités et les Entreprises
L'Importance de la Formation Pratique en Électricité pour les Universités et les Entreprises
L'électricité est une forme d'énergie résultant du mouvement des électrons à travers un conducteur. Ce phénomène physique est essentiel au fonctionnement d'une grande variété de dispositifs et de systèmes que nous utilisons quotidiennement, des appareils électroménagers aux systèmes industriels...
Lire plus
What is Industry 4.0?
What is Industry 4.0?
Today we are at the beginning of a new era, named ‘Industrie 4.0’. Let´s explain a little further the concept "Industrie 4.0"!
Lire plus

Description Générale

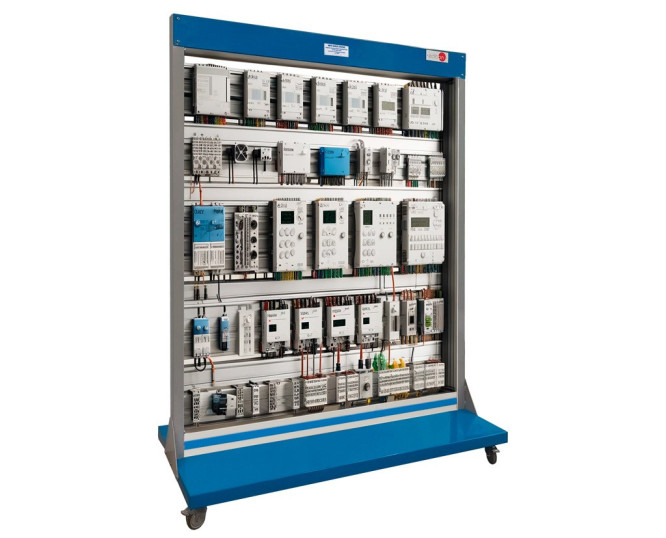

Le WIT-KNX-HVAC est un unité conçu pour faciliter l'étude et la compréhension des pratiques de câblage KNX. spécialement conçu pour les systèmes de contrôle de chauffage, de ventilation et de climatisation (HVAC). Cette unité constitue un outil précieux pour à des fins éducatives et professionnelles, fournissant une expérience pratique et un aperçu des techniques de câblage, de la programmation et mise en service associée à la technologie KNX dans le cadre d'applications HVAC.

Les principales fonctionnalités du WIT-KNX-HVAC peuvent inclure :

  • Apprentissage Pratique : L'unité permet aux utilisateurs de participer à des exercices pratiques liés aux pratiques de câblage KNX, en se concentrant sur le nuances de câblage pour les scénarios de contrôle HVAC.
  • Simulation de Scénarios de Contrôle HVAC : Les utilisateurs peuvent simuler et expérimenter divers scénarios de contrôle HVAC, en comprenant Découvrez comment la technologie KNX facilite l'intégration et le contrôle des systèmes de chauffage, de ventilation et de climatisation dans les environnements intelligents. bâtiments.
  • Formation Pratique : Elle offre une expérience d'apprentissage pratique, permettant aux utilisateurs de connecter et de configurer des unités KNX de manière simple. environnement contrôlé. Cela contribue à une meilleure compréhension des principes de câblage et de la fonctionnalité globale de KNX. systèmes appliqués au HVAC.
  • Documentation Complète : La documentation qui l'accompagne fournit des informations détaillées sur les formations d'installation de câblage. ning pour le HVAC avec KNX, garantissant que les utilisateurs ont accès à des conseils et des instructions complets pour un apprentissage efficace.
  • Compatibilité : L'unité est probablement compatible avec les unités et protocoles KNX standard utilisés dans les systèmes HVAC, garantissant intégration transparente dans les environnements éducatifs et professionnels basés sur KNX.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Intégration de Base du Système HVAC :
  • Connexion et configuration du coffret de distribution électrique pour les unités KNX dans le système HVAC.
  • Application des techniques de câblage pour assurer une installation sécuritaire.
  1. Connexion du Contrôleur d'Ambiance KNX :
  • Intégration du contrôleur d'ambiance KNX pour la climatisation centralisée.
  • Configuration des fonctions et paramètres de température.
  1. Connexion du Capteur de Température et de Présence :
  • Connexion et intégration du capteur de température et de présence KNX.
  • Programmation pour l'ajustement automatique de la climatisation en fonction des conditions environnementales.
  1. Contrôle du Ventilo-convecteur KNX :
  • Raccordement et configuration de régulateurs de ventilo-convecteurs KNX à quatre et deux tubes.
  • Ajustement des paramètres de ventilation et de température.
  1. Simulation de Pièce avec Boîtier de Simulation de Température :
  • Utilisation du boîtier simulateur de température ambiante pour simuler diverses conditions.
  • Évaluation de la réponse du système de climatisation aux changements simulés.
  1. Variateur de Fréquence pour la Simulation du Contrôle de la Ventilation :
  • Connexion et configuration du variateur de fréquence pour simuler le contrôle de la ventilation.
  • Ajustement des vitesses et surveillance du comportement du système.
  1. Moteur à Induction pour Simulation de Ventilateur :
  • Intégration et programmation du moteur asynchrone pour simuler un ventilateur.
  • Vérification des performances du système dans des conditions de charge.
  1. Disjoncteurs en Climatisation :
  • Connexion et intégration de disjoncteurs pour un contrôle supplémentaire.
  • Configuration des scénarios et conditions marche/arrêt.
  1. Surveillance avec Voltmètres Analogiques :
  • Utilisation de voltmètres analogiques 0 – 10 V pour surveiller les signaux de climatisation.
  • Vérification et ajustement des niveaux de tension dans le système.
  1. Réglage des Paramètres Depuis le Contrôleur avec Écran Tactile :
  • Effectuer les réglages des paramètres HVAC à partir du contrôleur à écran tactile.
  • Explorer les fonctions avancées et la configuration de scénarios.

Création de Projets dans ETS et Définition de la Topologie :

  1. Création d'un Nouveau Projet dans ETS :
  • Développement d'un nouveau projet from scratch avec le logiciel ETS.
  • Définition des caractéristiques générales et établissement de la topologie de base du système KNX.
  1. Définition de la Topologie du Bus :
  • Configuration de la topologie du bus KNX.
  • Identification des unités et établissement des adresses physiques.
  • Application des bonnes pratiques de conception.
  1. Attribution des Adresses Physiques :
  • Attribution d'adresses physiques aux unités KNX du projet.
  • Conformité aux exigences du système KNX.
  1. Diagnostic des Dispositifs KNX :
  • Utilisation d'outils de diagnostic dans le logiciel ETS pour vérifier la communication et l'état des unités KNX.
  1. Tests de Communication :
  • Réaliser des tests de communication entre les unités KNX et le bus.
  • Identification et résolution d'éventuels problèmes de connexion.
  1. Analyse des Télégrammes :
  • Analyse des télégrammes envoyés et reçus par les dispositifs KNX.
  • Identification d'éventuelles erreurs ou interférences dans le réseau.
  1. Diagnostic des Erreurs :
  • Diagnostic et dépannage des erreurs de configuration ou de connexion des dispositifs KNX.
  • Utilisation des outils de diagnostic disponibles dans le logiciel ETS.
  1. Journalisation des Événements :
  • Utilisation de fonctions de journalisation d'événements pour surveiller et analyser le comportement des unités KNX dans différentes conditions de fonctionnement.
  1. Connexion du Capteur de Température et de Présence :
  • Connexion et intégration du capteur de température et de présence KNX.
  • Programmation pour l'ajustement automatique de la climatisation en fonction des conditions environnementales.
  1. Contrôle du Ventilo-convecteur KNX :
  • Raccordement et configuration de régulateurs de ventilo-convecteurs KNX à quatre et deux tubes.
  • Ajustement des paramètres de ventilation et de température.
  1. Simulation de Pièce avec Boîtier de Simulation de Température :
  • Utilisation du boîtier simulateur de température ambiante pour simuler diverses conditions.
  • Évaluation de la réponse du système de climatisation aux changements simulés.
  1. Variateur de Fréquence pour la Simulation du Contrôle de la Ventilation :
  • Connexion et configuration du variateur de fréquence pour simuler le contrôle de la ventilation.
  • Ajustement des vitesses et surveillance du comportement du système.
  1. Moteur à Induction pour Simulation de Ventilateur :
  • Intégration et programmation du moteur asynchrone pour simuler un ventilateur.
  • Vérification des performances du système dans des conditions de charge.
  1. Disjoncteurs en Climatisation :
  • Connexion et intégration de disjoncteurs pour un contrôle supplémentaire.
  • Configuration des scénarios et conditions marche/arrêt.
  1. Surveillance avec Voltmètres Analogiques :
  • Utilisation de voltmètres analogiques 0 – 10 V pour surveiller les signaux de climatisation.
  • Vérification et ajustement des niveaux de tension dans le système.
  1. Réglage des Paramètres Depuis le Contrôleur avec Écran Tactile :
  • Effectuer les réglages des paramètres HVAC à partir du contrôleur à écran tactile.
  • Explorer les fonctions avancées et la configuration de scénarios.

Création de Projets dans ETS et Définition de la Topologie :

  1. Création d'un Nouveau Projet dans ETS :
  • Développement d'un nouveau projet from scratch avec le logiciel ETS.
  • Définition des caractéristiques générales et établissement de la topologie de base du système KNX.
  1. Définition de la Topologie du Bus :
  • Configuration de la topologie du bus KNX.
  • Identification des unités et établissement des adresses physiques.
  • Application des bonnes pratiques de conception.
  1. Attribution des Adresses Physiques :
  • Attribution d'adresses physiques aux unités KNX du projet.
  • Conformité aux exigences du système KNX.
  1. Diagnostic des Dispositifs KNX :
  • Utilisation d'outils de diagnostic dans le logiciel ETS pour vérifier la communication et l'état des unités KNX.
  1. Tests de Communication :
  • Réaliser des tests de communication entre les unités KNX et le bus.
  • Identification et résolution d'éventuels problèmes de connexion.
  1. Analyse des Télégrammes :
  • Analyse des télégrammes envoyés et reçus par les dispositifs KNX.
  • Identification d'éventuelles erreurs ou interférences dans le réseau.
  1. Diagnostic des Erreurs :
  • Diagnostic et dépannage des erreurs de configuration ou de connexion des dispositifs KNX.
  • Utilisation des outils de diagnostic disponibles dans le logiciel ETS.
  1. Journalisation des Événements :
  • Utilisation de fonctions de journalisation d'événements pour surveiller et analyser le comportement des unités KNX dans différentes conditions de fonctionnement.
