AV-S Unité de Capteurs Automobiles

2.5.- ÉLECTRONIQUE AUTOMOBILE
AUTOMOTIVE SENSORS UNIT - AV-S

SYSTEMES INNOVANTS

L’Unités de Capteurs Automobiles, "AV-S", a été conçue par EDIBON pour étudier les composants électroniques et les capteurs utilisés dans l’automobile.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur

NOUVELLES LIÉES

EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
Completion of the Small Laboratory Equipment Repair Course
Completion of the Small Laboratory Equipment Repair Course
On December 1st, the Repair Course for Small Laboratory Equipment, taught by our engineers at the EDIBON facilities, was completed, lasting 4 days. The attendees, (Laboratory technicians and maintenance of the Rey Juan Carlos University of Madrid) had the opportunity to perform multiple...
Lire plus

Description Générale

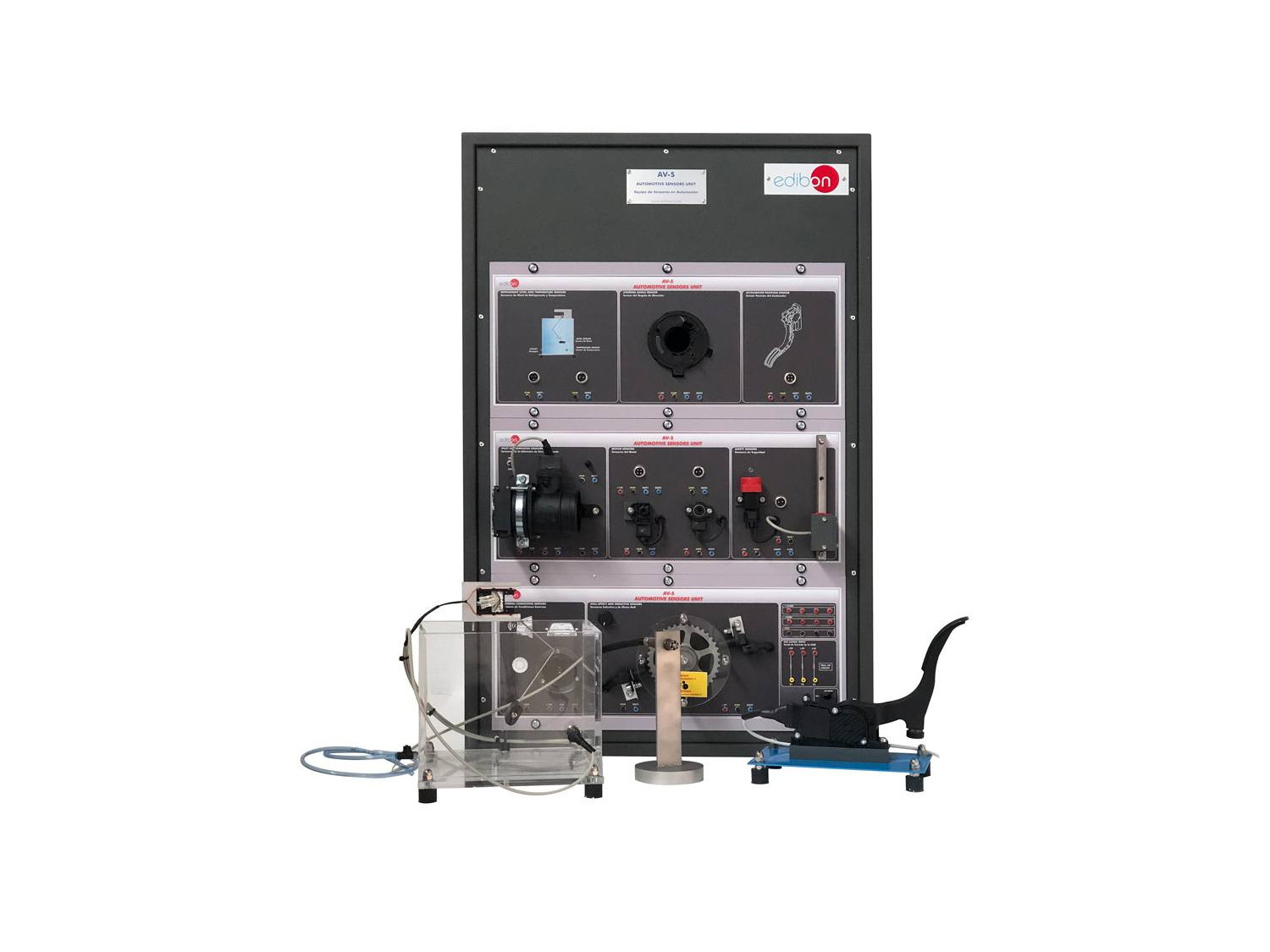

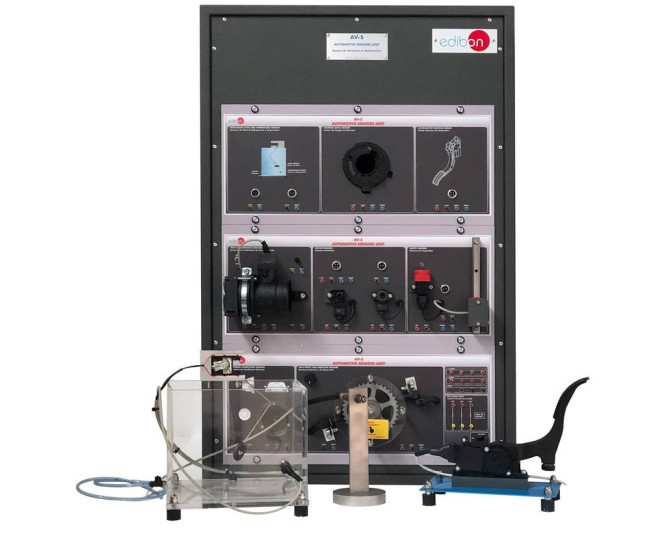

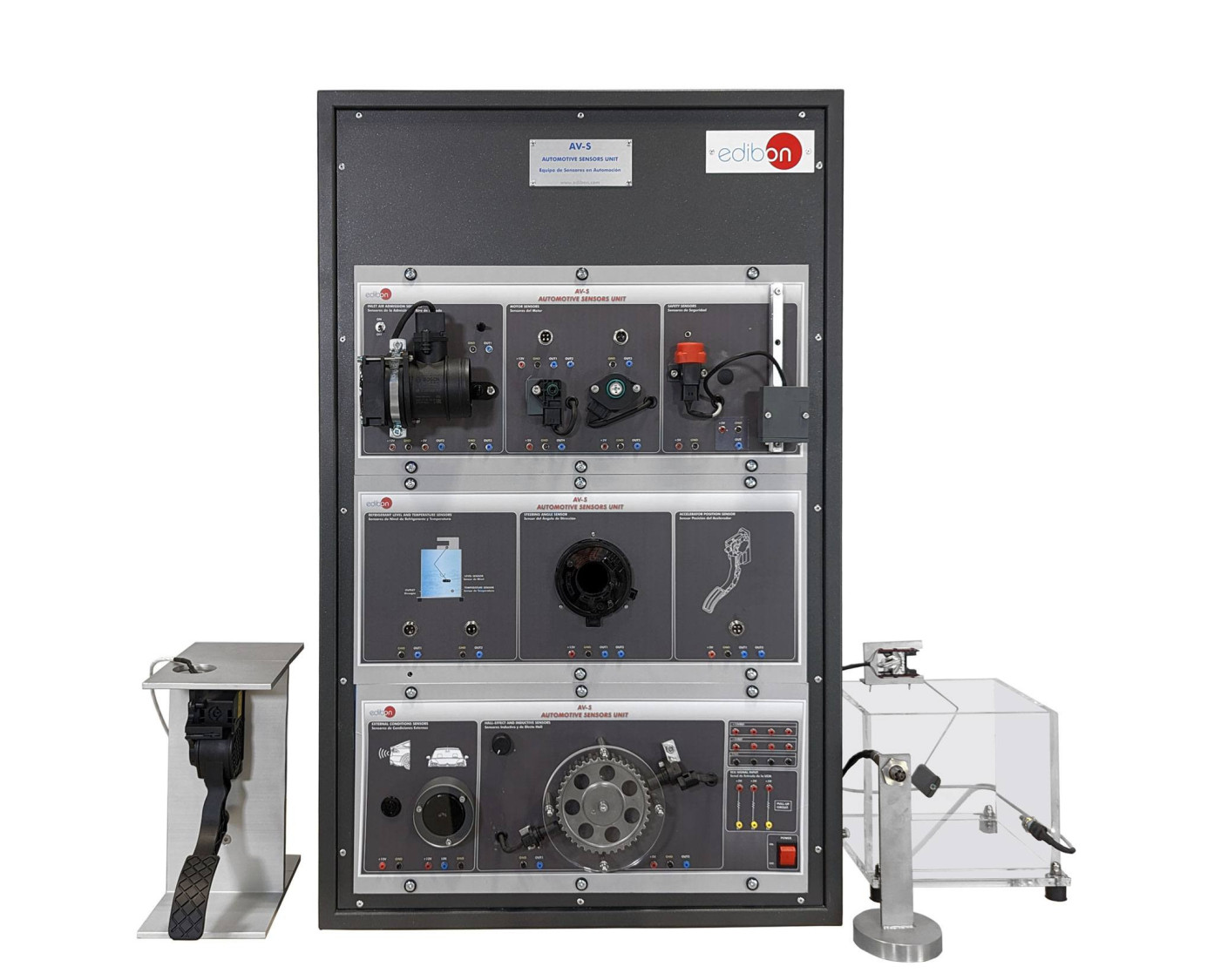

L’Unités de Capteurs Automobiles, "AV-S", fournit une solution pratique pour familiariser les étudiants avec les capteurs utilisés dans les systèmes automobiles modernes.

L’Unités de Capteurs Automobiles, "AV-S", est composée de capteurs et de composants réels utilisés dans les systèmes automobiles actuels. L’unité "AV-S" est dotée d’un ensemble différent d’exercices pratiques, grâce auxquels l’étudiant comprendra comment fonctionnent les capteurs du domaine automobile.

Les capteurs inclus dans l’"AV-S" se concentrent sur les mesures requises pour le système de gestion du moteur, à savoir le capteur de débit d’air massique, la sonde Lambda, les différents capteurs de température, le capteur de pression d’huile, le capteur de position de la pédale d’accélérateur, etc. Mais il existe également d’autres capteurs pour le système de stabilité, le système de stationnement, le système d’éclairage et le système de sécurité.

Tous les circuits de capteurs inclus dans l’unité sont isolés pour comprendre la fonction des circuits séparément. Tous les points de connexion des circuits de capteurs sont accessibles par des douilles de laboratoire standard de 2 mm.

L’unité "AV-S" peut fonctionner seule, mais certains capteurs peuvent également être connectés à l’Unité de Dispositif de Contrôle Électronique pour l’Automobile, "AV-ECD", pour envoyer les mesures réelles des capteurs à une unité de contrôle électronique.

Les capteurs de l’unité "AV-S" communiquent par des signaux numériques, des signaux analogiques, des signaux PWM et les protocoles de réseau CAN bus et LIN bus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Utilisation du capteur de vilebrequin pour mesurer la phase de la manivelle.
  2. Utilisation du capteur d’arbre à cames à effet Hall pour mesurer le régime du moteur.
  3. Signal du capteur de position de la pédale d’accélérateur.
  4. Fonction du commutateur de niveau de réfrigérant.
  5. Signal du capteur de pression absolue du collecteur.
  6. Fonction de l’interrupteur à inertie dans le système de sécurité.
  7. Comprendre la lecture de la sonde Lambda.
  8. Étalonnage du signal d’un capteur de position de la pédale d’accélérateur.
  9. Comprendre la lecture de la sonde de détonation.
  10. Le signal du capteur de débit d’air massique.
  11. Étalonnage d’un potentiomètre de papillon des gaz.
  12. Différences entre le capteur de température de l’air d’admission, le capteur de température du réfrigérant et le capteur de température extérieure.
  13. Fonction du signal du capteur d’intensité lumineuse.
  14. Compréhension du capteur de proximité à ultrasons.
  15. Fonction du signal du capteur d’accélération transversale dans le programme de stabilité électronique, ESP.
  16. Comprendre la lecture du capteur d’angle de braquage.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Plusieurs autres exercices peuvent être réalisés et conçus par l’utilisateur.
