AV-ELC Unité de Circuits Électriques Fondamentaux de l’Automobile

2.5.- ÉLECTRONIQUE AUTOMOBILE
AUTOMOTIVE FUNDAMENTAL ELECTRICAL CIRCUITS UNIT - AV-ELC

SYSTEMES INNOVANTS

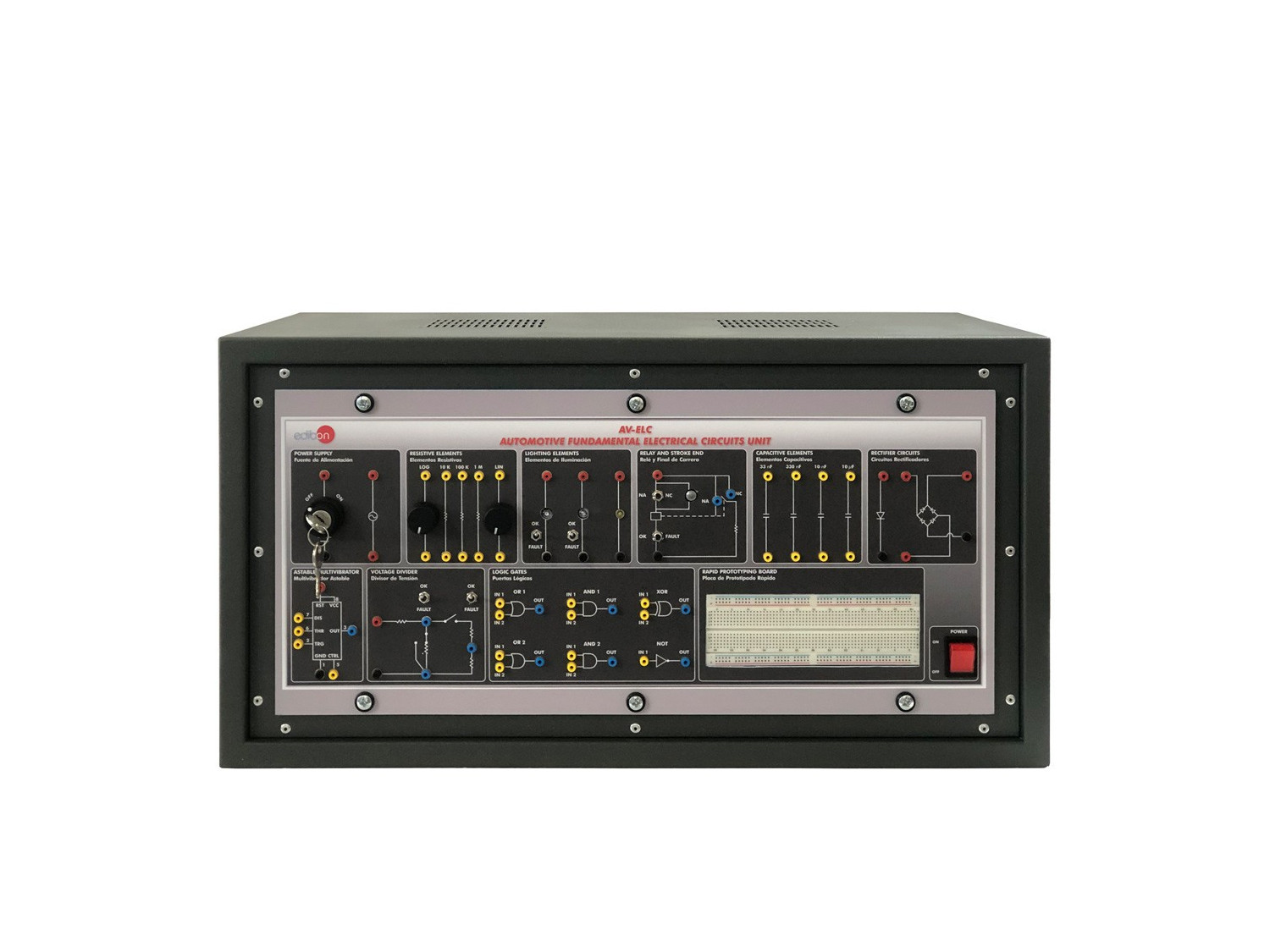

L’Unité de Circuits Électriques Automobiles, "AV-ELC", regroupe les principaux circuits électroniques utilisés dans toutes les voitures modernes actuelles. Elle offre une bonne introduction aux systèmes électroniques automobiles.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur

NOUVELLES LIÉES

EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
Setting up with the Ministry of Education, Culture and Sports of Castilla La Mancha (Spain)
Setting up with the Ministry of Education, Culture and Sports of Castilla La Mancha (Spain)
We have supplied some of our units to the IES Pedro Mercedes (Cuenca), IES Aguas Vivas (Guadalajara) and IES Juanelo Turriano (Toledo).
Lire plus
Completion of the Small Laboratory Equipment Repair Course
Completion of the Small Laboratory Equipment Repair Course
On December 1st, the Repair Course for Small Laboratory Equipment, taught by our engineers at the EDIBON facilities, was completed, lasting 4 days. The attendees, (Laboratory technicians and maintenance of the Rey Juan Carlos University of Madrid) had the opportunity to perform multiple...
Lire plus

Description Générale

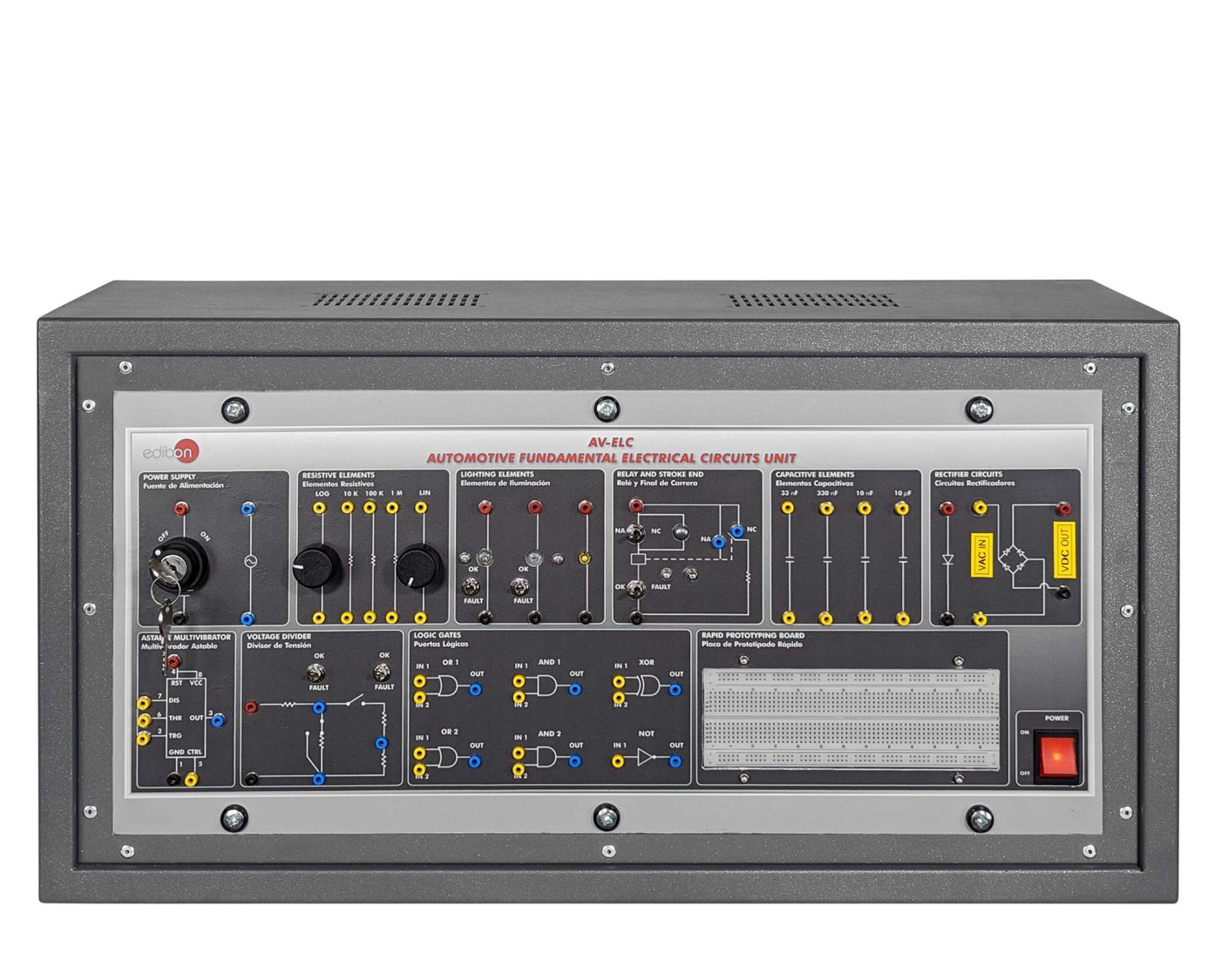

L’Unité de Circuits Électriques Automobiles, "AV-ELC", fournit une solution pratique à l’introduction de l’électricité dans le domaine automobile avec un groupe de circuits communs utilisés par les automobiles de nos jours.

Les circuits inclus dans l’"AV-ELC" sont axés sur différentes fonctions, il y a donc des circuits d’alimentation, des circuits redresseurs, des circuits de lampes et des circuits de résistances, des circuits de condensateurs et des circuits de portes logiques. Tous ces circuits sont conçus pour fournir une bonne introduction aux systèmes électriques automobiles.

Tous les circuits inclus dans l’unité sont isolés afin de comprendre le fonctionnement des circuits séparément. Chaque circuit comporte différents points de test accessibles par des prises de laboratoire standard de 2 mm.

De nombreux circuits permettent de simuler des défaillances des composants, insérés avec des interrupteurs à bascule.

Les circuits "AV-ELC" comprennent une série de défauts qui peuvent être insérés dans différents composants de chaque circuit pour permettre aux étudiants de détecter et de comprendre les défaillances courantes des composants électriques.

L’unité "AV-ELC" est fournie avec une série d’exercices pratiques, grâce auxquels l’étudiant comprendra comment fonctionnent les circuits électriques fondamentaux utilisés dans le domaine automobile.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

Circuits d’alimentation :

  1. Etude des formes d’onde en AC.
  2. Etude des signaux en DC.
  3. Etude des défauts dans le circuit de forme d’onde.

Circuits de charge :

  1. Mesures de résistance.
  2. Association de résistances.
  3. Rapport du diviseur de tension.
  4. Etude des défauts dans le circuit de résistance.
  5. Résistance d’une lampe.
  6. Variation de l’intensité lumineuse.
  7. Temporisation des clignotants.

Circuit des éléments capacitifs :

  1. Mesures des condensateurs.
  2. Associations de condensateurs.
  3. Etude d’un filtre passe-bas.
  4. Etude d’un filtre passe-haut.
  5. Réponse en fréquence d’un filtre passe-bas.
  6. Réponse en fréquence d’un filtre passe-haut.

Circuit redresseur :

  1. Etude de la fonction de la diode.
  2. Redresseur demi-onde.
  3. Redresseur pleine onde.
  4. Etude des défauts dans les circuits redresseurs.
  5. Redresseur pleine onde avec filtre.

Circuit de portes logiques :

  1. Etude du fonctionnement des portes logiques : NOT, AND,NAND, OR, NOR, XOR et XNOR.

Circuit de relais :

  1. Etude des bornes des relais.
  2. Alimentation d’une bobine de relais en courant continu.
  3. Contrôle d’un relais avec une fin de course.
  4. Etude des pannes de relais.
Voir plus

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Plusieurs autres exercices peuvent être réalisés et conçus par l’utilisateur.
