TARC Unité de Climatisation (Recirculation), Contrôlée par Ordinateur (PC)

9.2.- CHAUFFAGE, VENTILATION, CLIMATISATION ET EAU CHAUDE
COMPUTER CONTROLLED RECIRCULATING AIR CONDITIONING UNIT - TARC

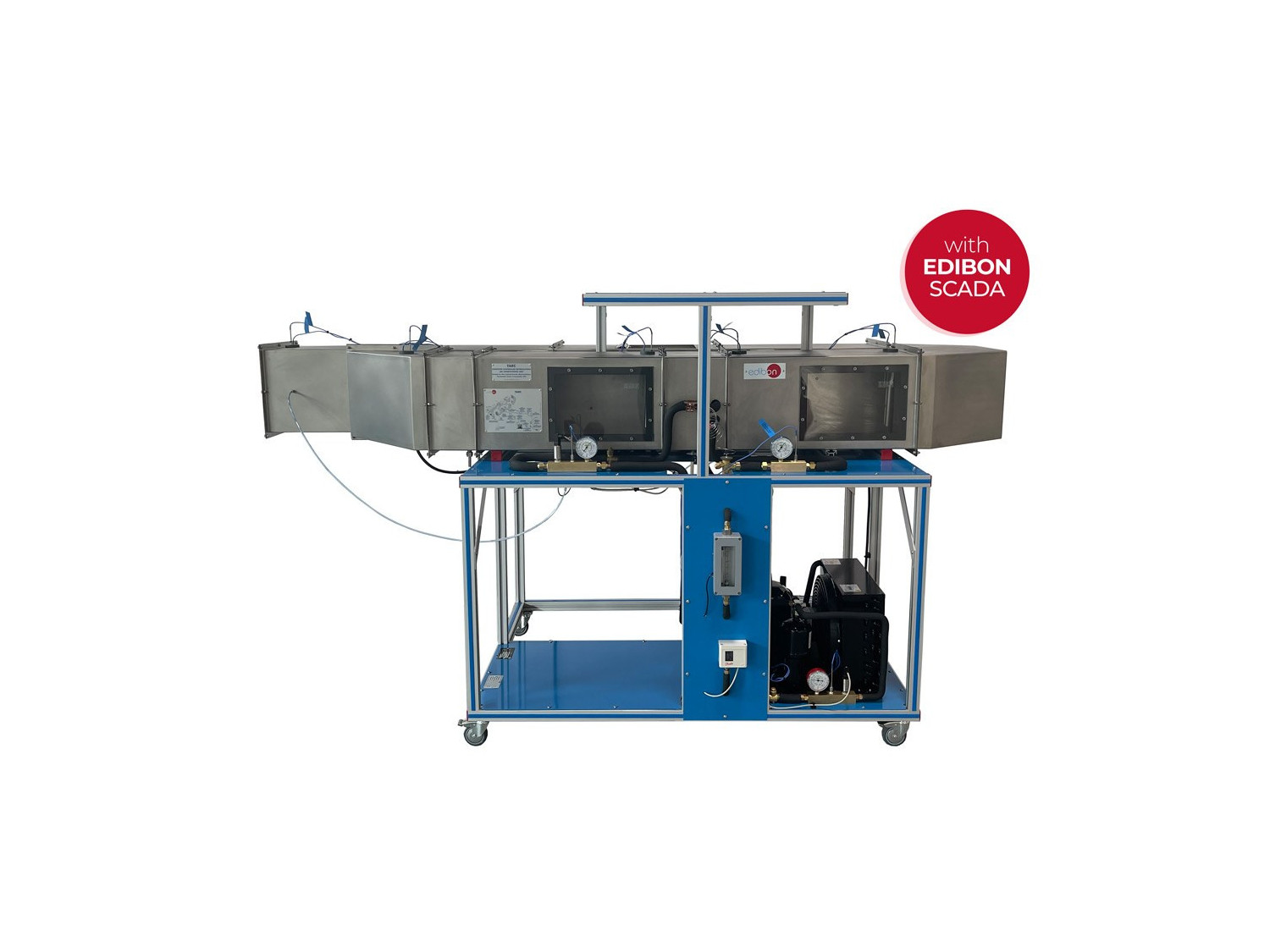

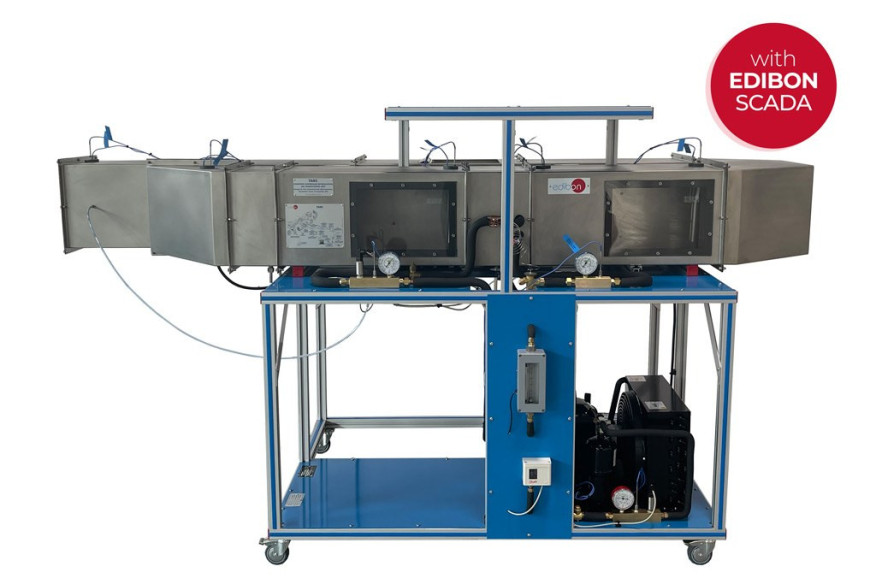

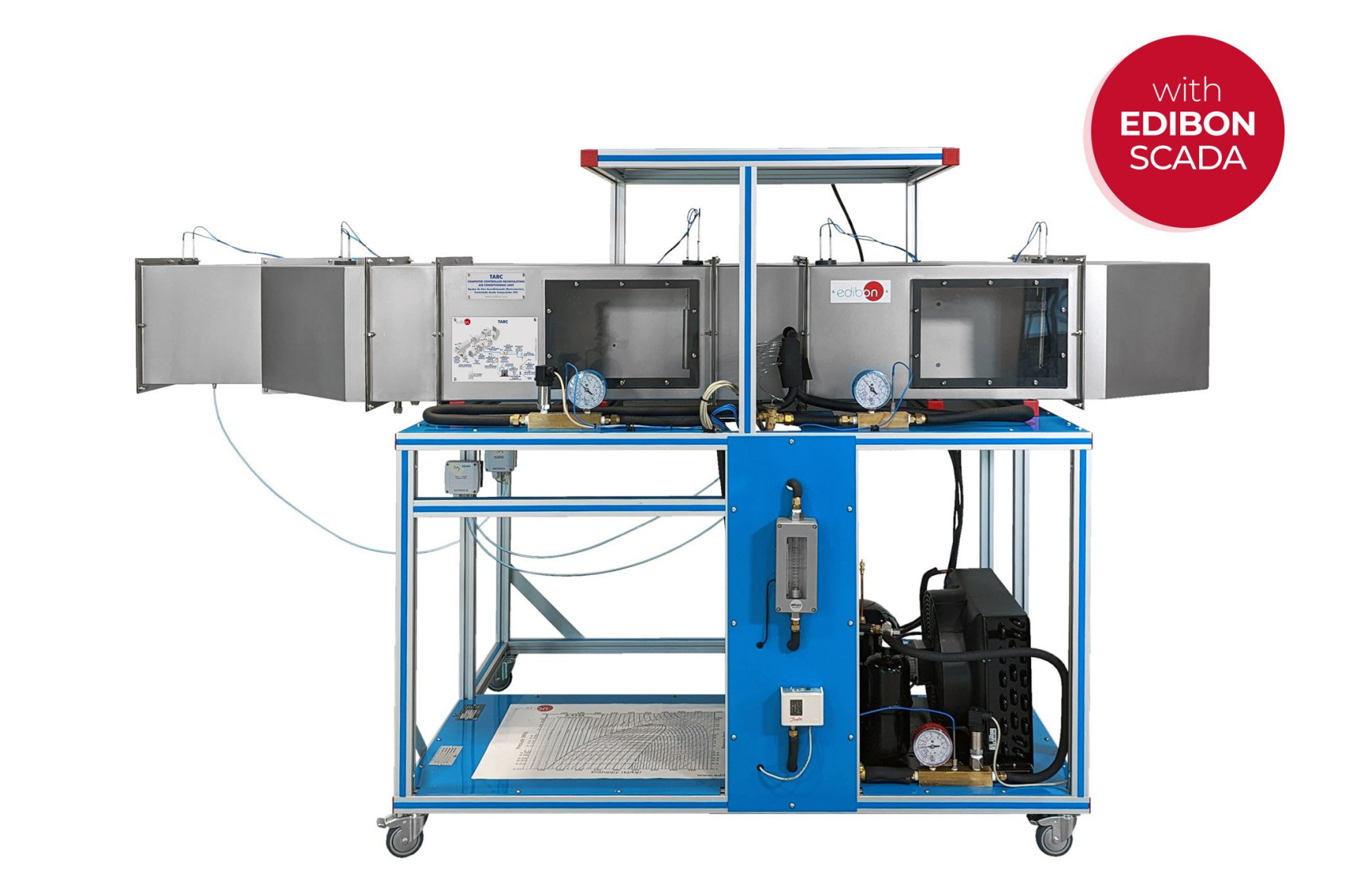

Unité: TARC. Unité de Climatisation (Recirculation), Contrôlée par Ordinateur (PC), avec SCADA et Contrôle PID

COMPUTER CONTROLLED RECIRCULATING AIR CONDITIONING UNIT - TARC

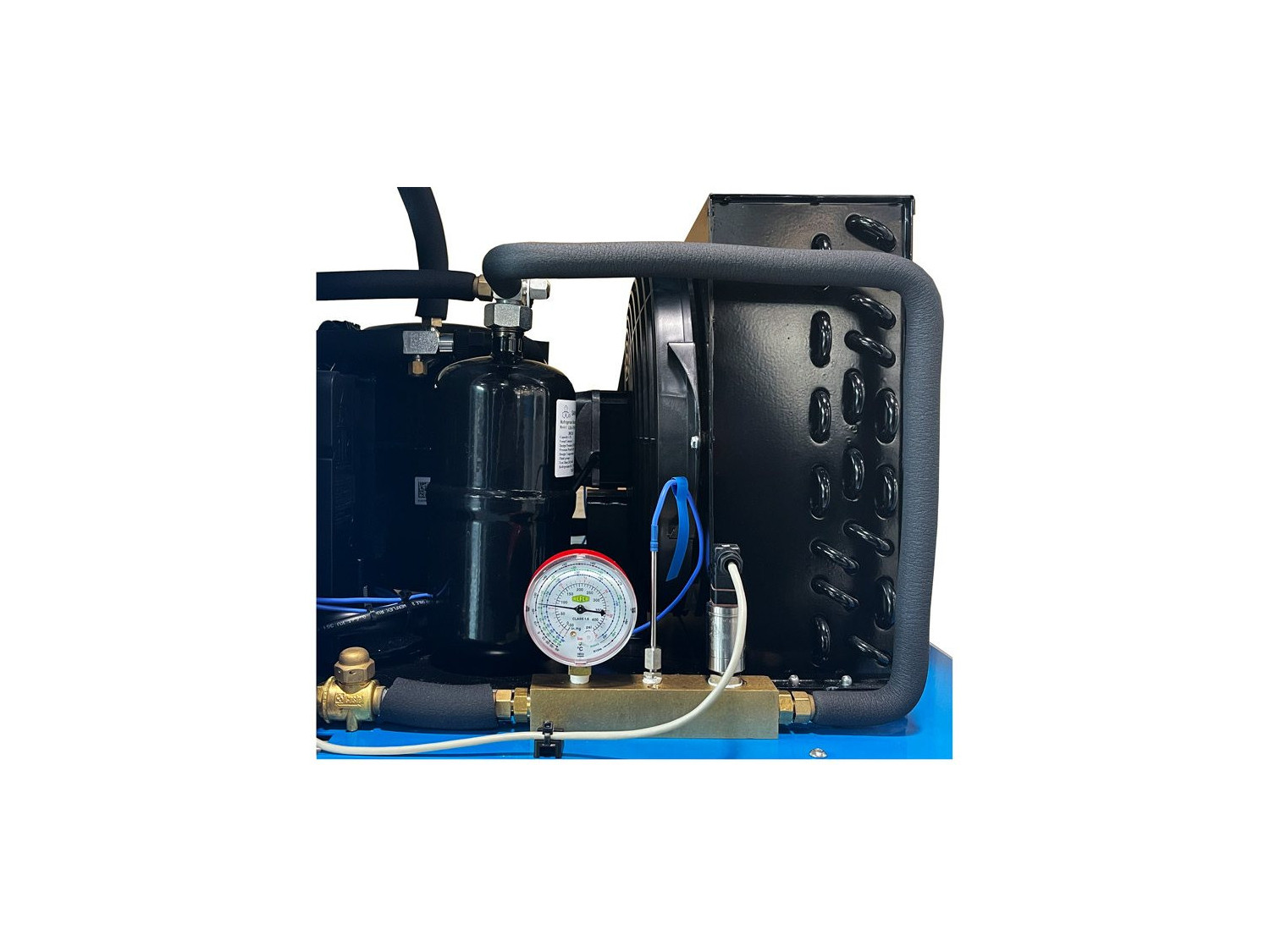

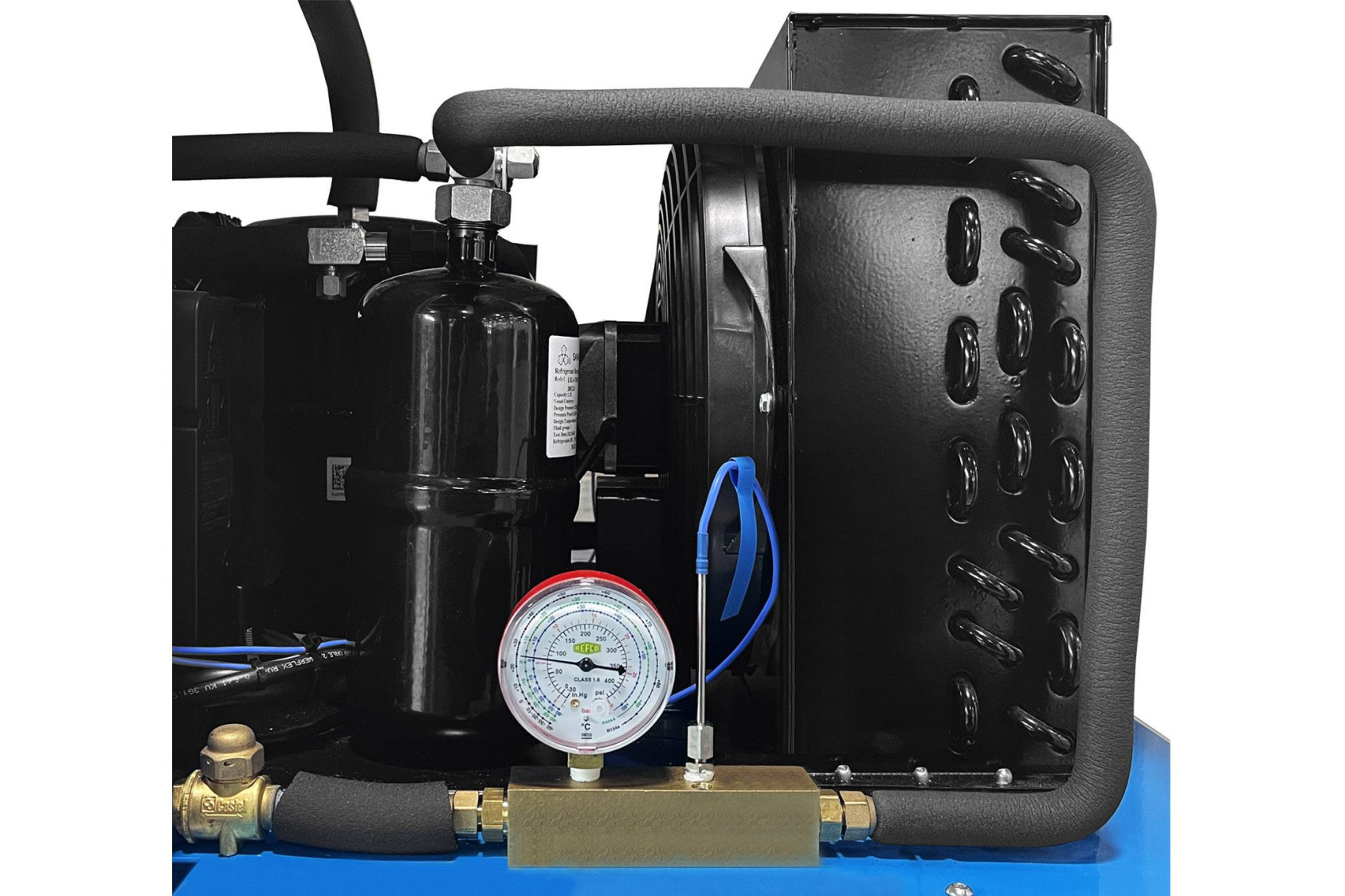

Détail de l'unité

COMPUTER CONTROLLED RECIRCULATING AIR CONDITIONING UNIT - TARC

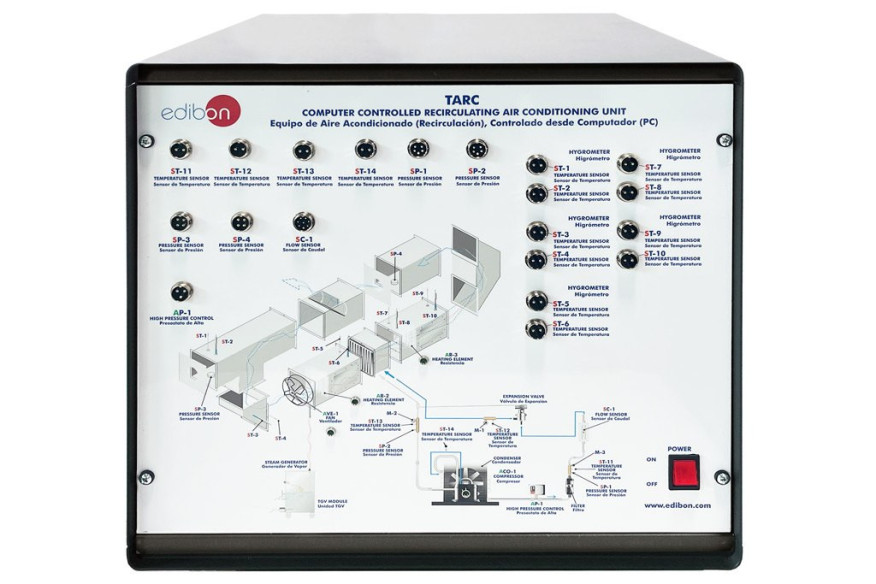

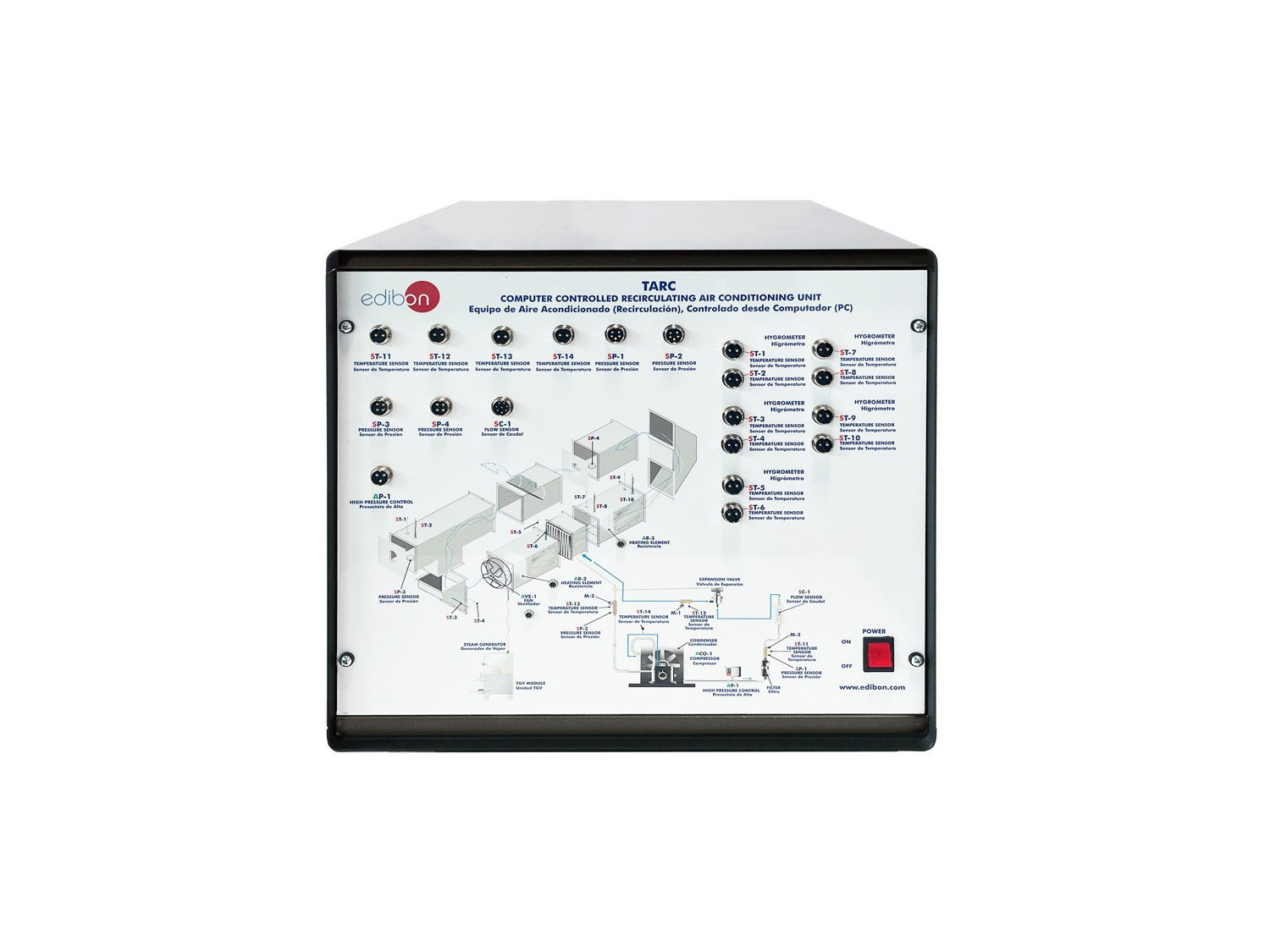

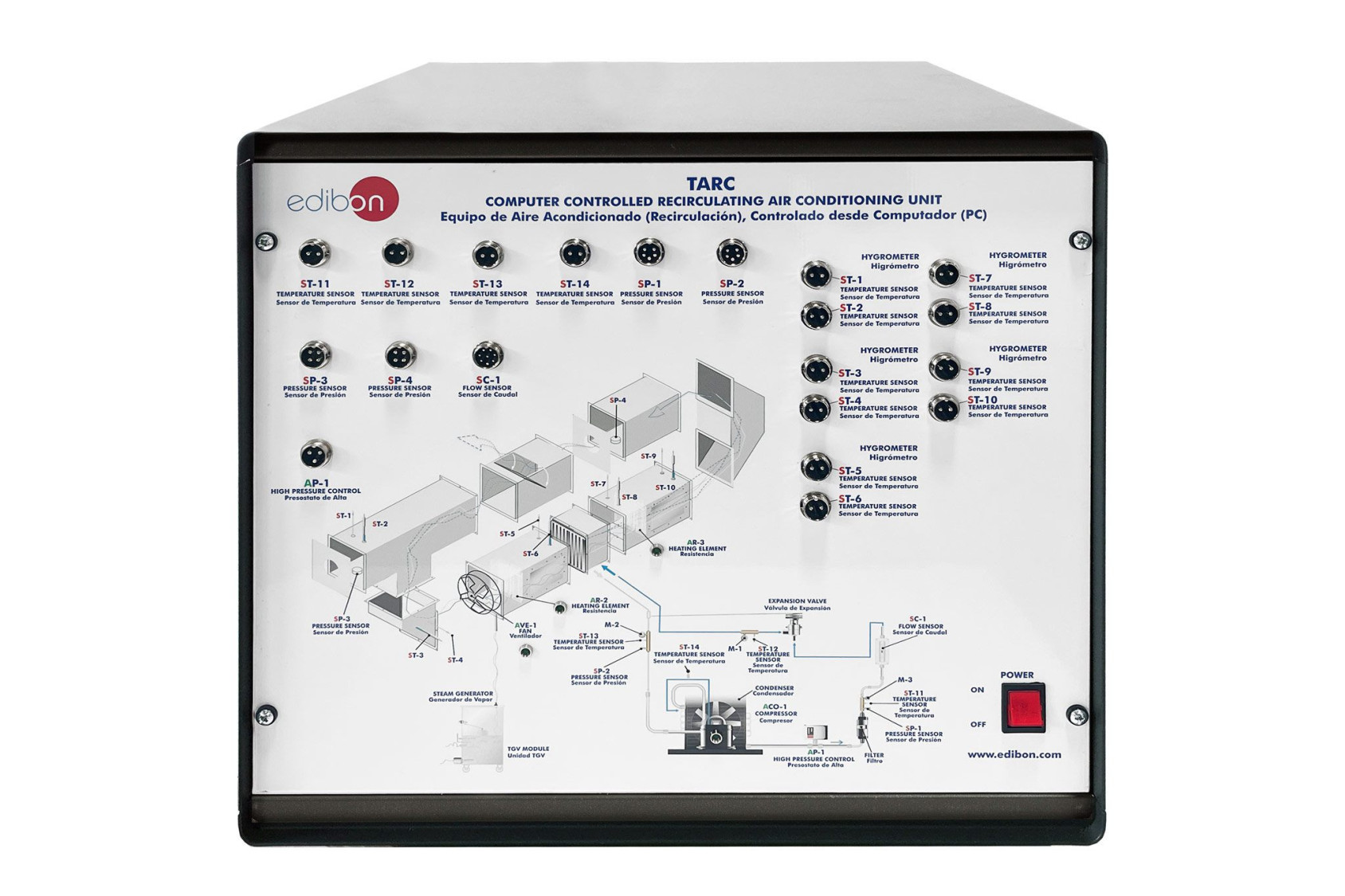

TARC/CIB. Boîte d'Interface de Contrôle: La Control Interface Box fait partie du système SCADA

COMPUTER CONTROLLED RECIRCULATING AIR CONDITIONING UNIT - TARC

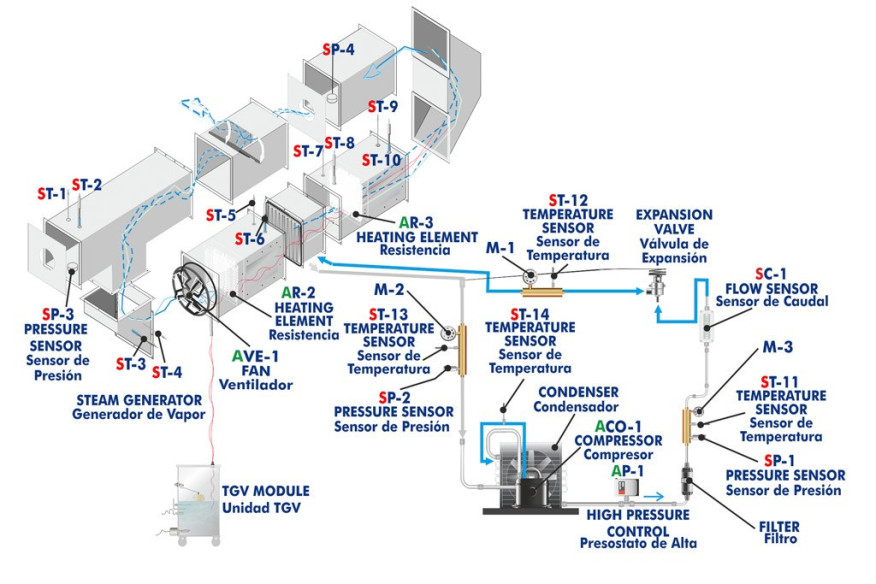

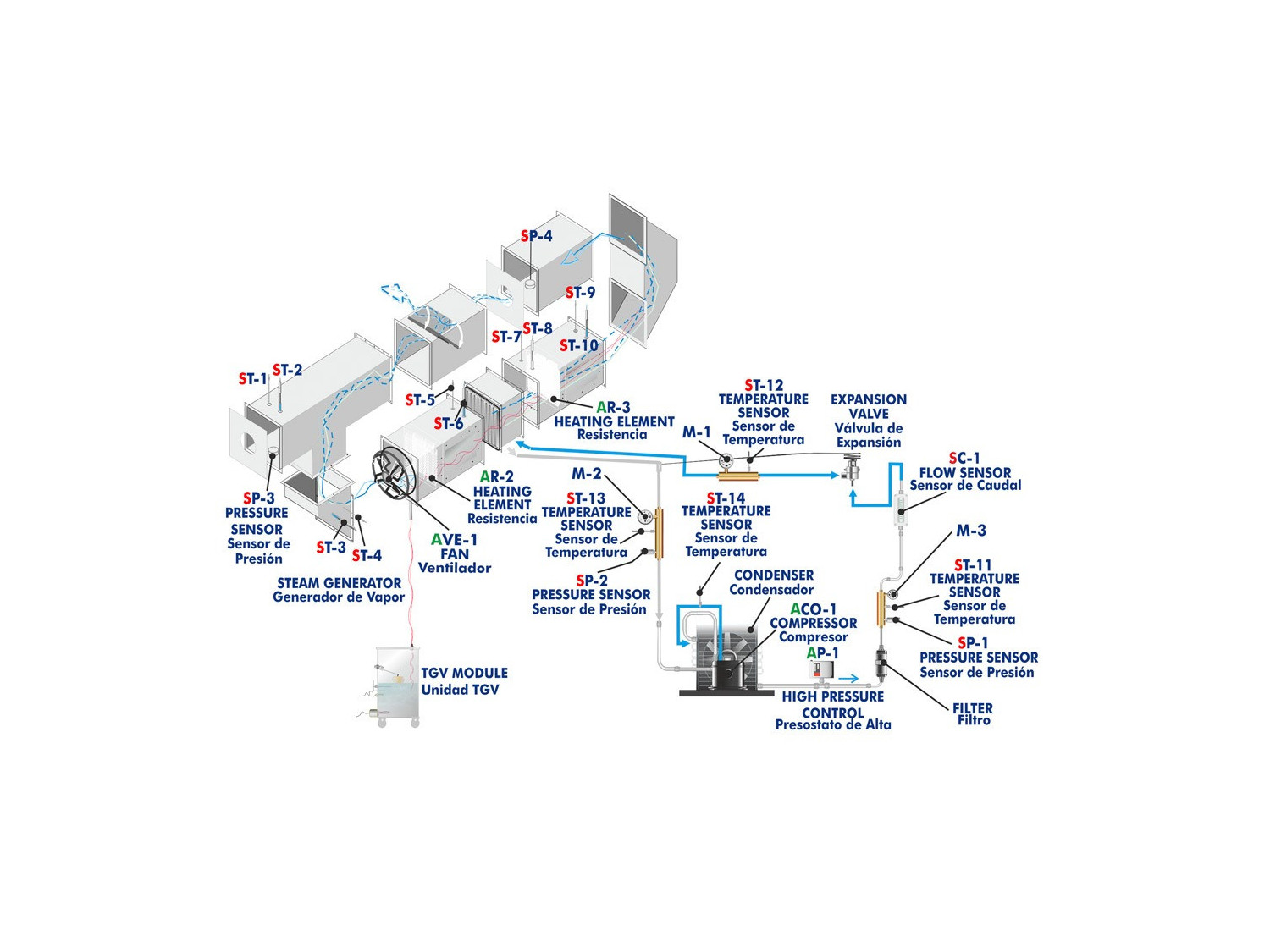

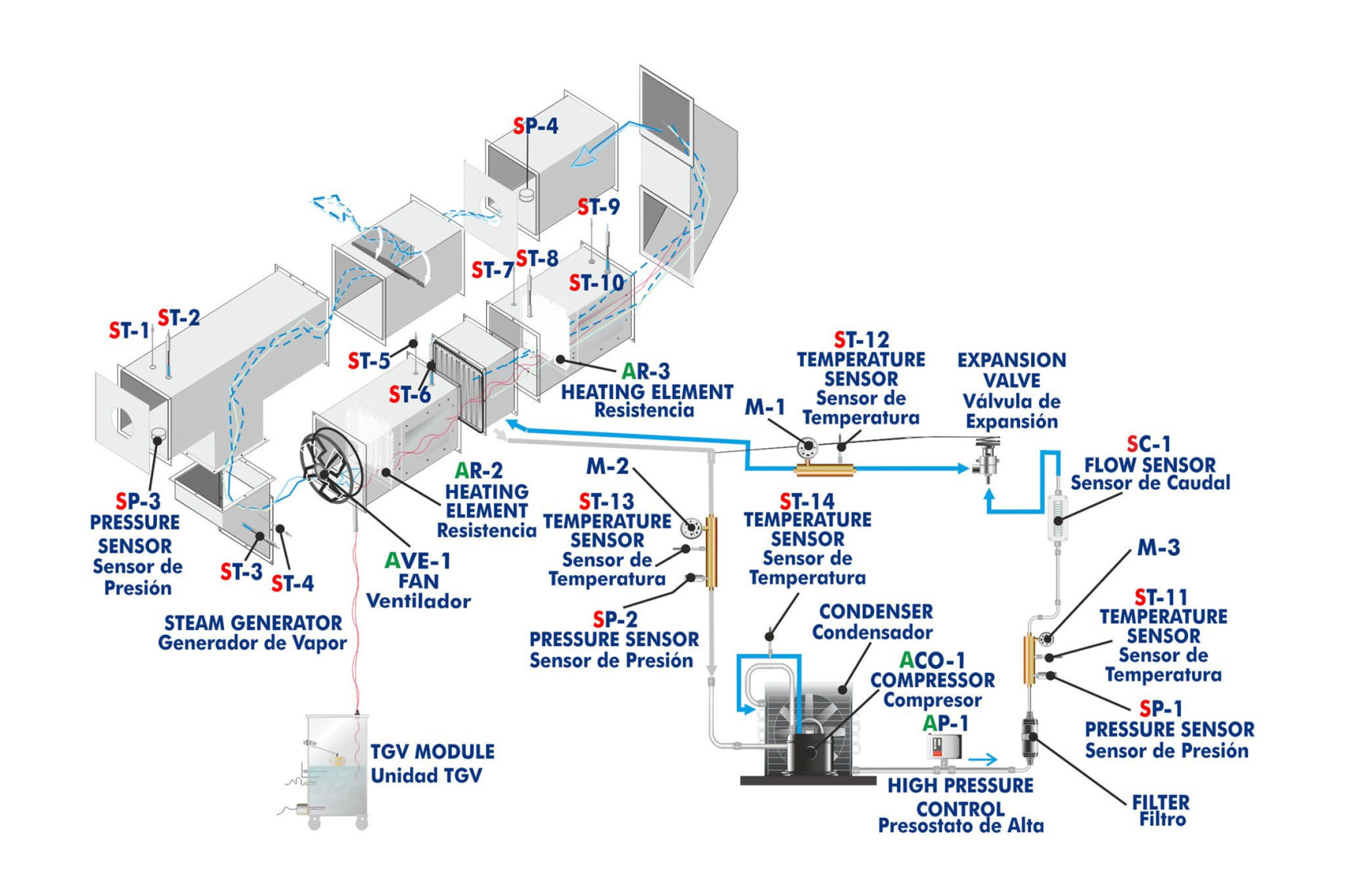

Diagramme de processus et affectation d'éléments unitaires

COMPUTER CONTROLLED RECIRCULATING AIR CONDITIONING UNIT - TARC

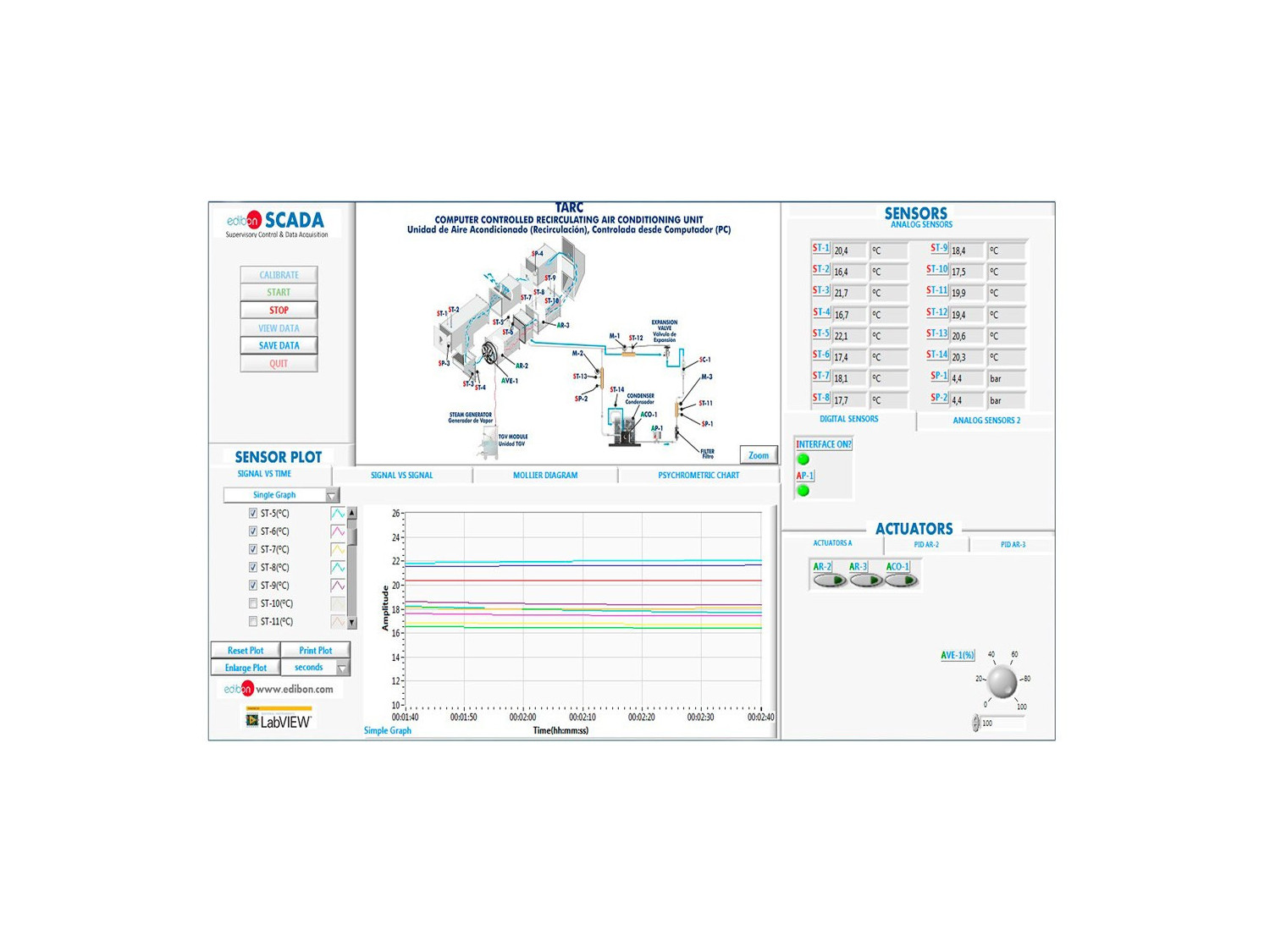

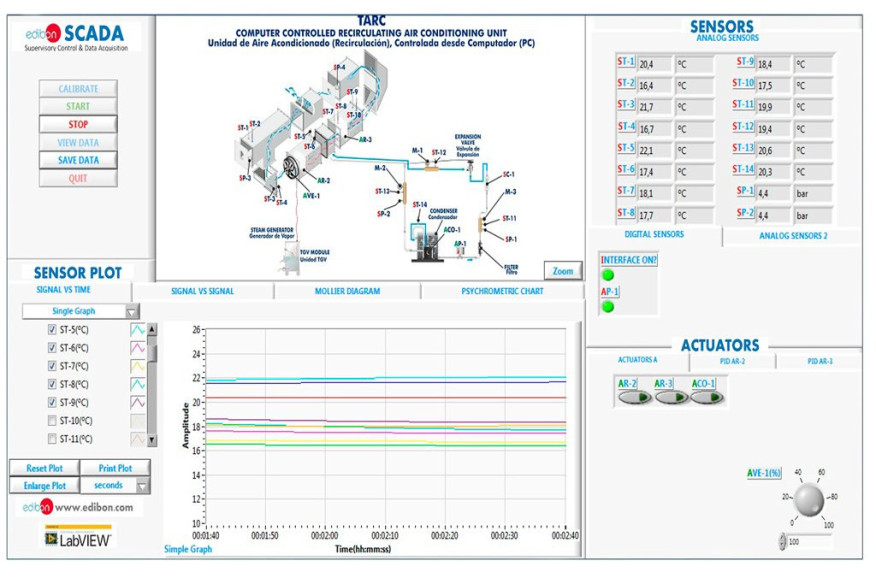

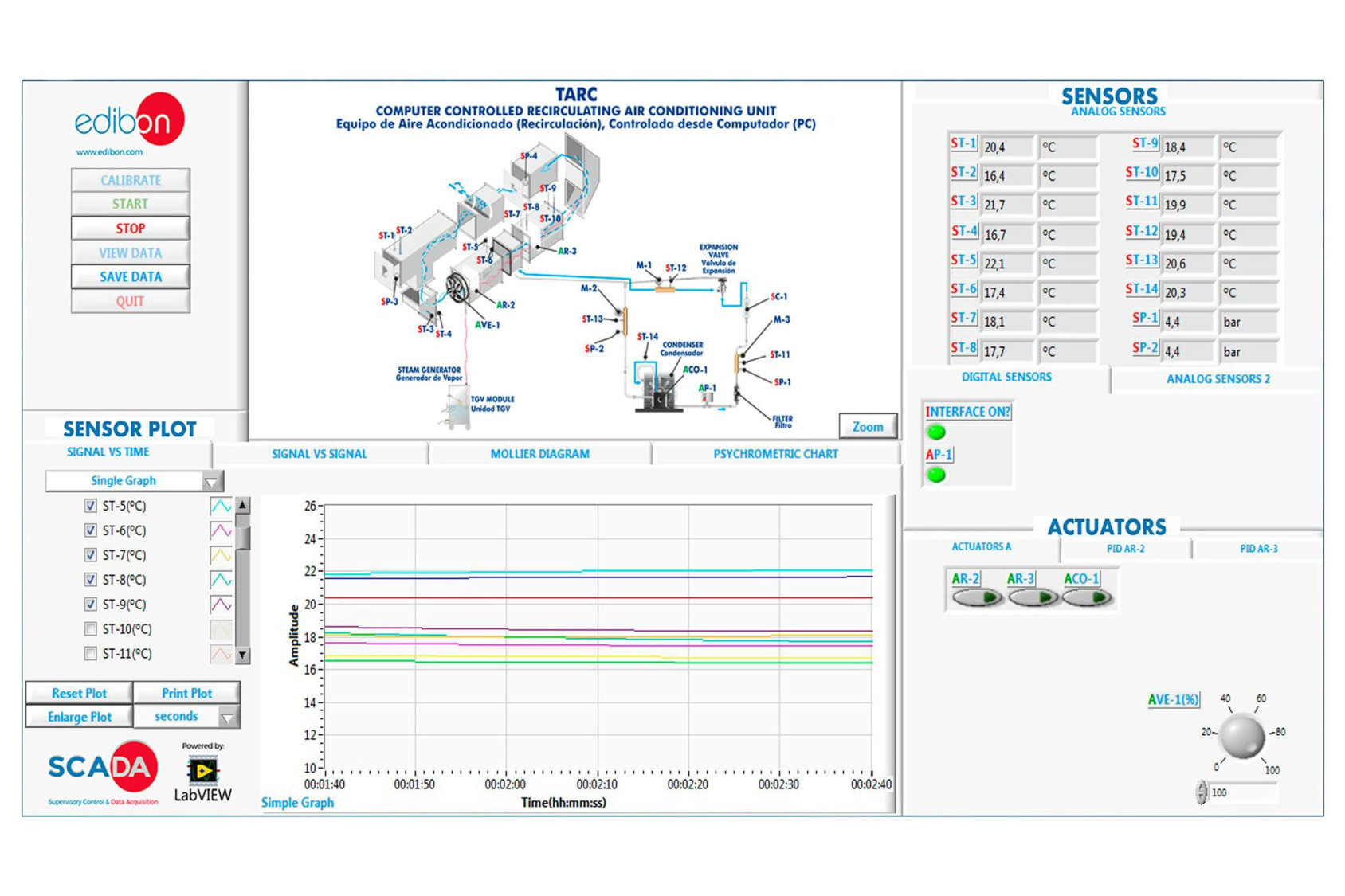

TARC/SOF. Écrans principaux du logiciel

COMPUTER CONTROLLED RECIRCULATING AIR CONDITIONING UNIT - TARC
COMPUTER CONTROLLED RECIRCULATING AIR CONDITIONING UNIT - TARC
COMPUTER CONTROLLED RECIRCULATING AIR CONDITIONING UNIT - TARC
COMPUTER CONTROLLED RECIRCULATING AIR CONDITIONING UNIT - TARC
COMPUTER CONTROLLED RECIRCULATING AIR CONDITIONING UNIT - TARC

SYSTEMES INNOVANTS

L’objectif de l’Unité de Climatisation (Recirculation), Contrôlée par Ordinateur (PC), "TARC", est d’introduire l’étudiant dans le monde complexe des systèmes de climatisation, ainsi que d’étudier et de déterminer les paramètres optimaux pour le fonctionnement de l’unité en fonction des exigences environnementales (humidité, chaleur, température et refroidissement, etc.), en permettant l’étude avec de l’air frais et avec de l’air de recirculation.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur
FSS

Système de Simulation de Défauts
PLC

Contrôle des Processus Industriels par PLC
PLCHMI

IIoT Contrôle et surveillance local / à distance avec IHM
ELK

Kit de Développement Logiciel EDIBON, Optimisé par NI LabVIEW™
ECR

Système Modulaire Industriel EDIBON avec NI CompactRIO
ESN

EDIBON Scada-Net
ECL

EDIBON Cloud Learning

Laboratories

9TV
 Laboratoire de Thermodynamique et de Thermotechnique pour l'enseignement Technique et Professionnel
9HE
 Laboratoire de Thermodynamique et de Thermotechnique pour l'enseignement Supérieur

NOUVELLES LIÉES

La thermodynamique et la thermotechnique : Concepts clés et contribution d’EDIBON
La thermodynamique et la thermotechnique : Concepts clés et contribution d’EDIBON
La thermodynamique et la thermotechnique sont des domaines fondamentaux de l’ingénierie qui jouent un rôle crucial dans de nombreuses industries, de la production d’énergie à la climatisation. Comprendre leurs concepts de base est non seulement essentiel pour les ingénieurs, mais fournit...
Lire plus
EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
Performance des réfrigérateurs à absorption par diffusion avec une puissance d'entrée variable
Performance des réfrigérateurs à absorption par diffusion avec une puissance d'entrée variable
Nous sommes ravis de célébrer la publication de l'article du Prof. Dr. Nina Penkova intitulé 'Performance des réfrigérateurs à absorption par diffusion avec une puissance d'entrée variable'. L'étude explore comment les réfrigérateurs à absorption, qui utilisent l'énergie résiduelle ou solaire...
Lire plus
Setting up at University of Malta
Setting up at University of Malta
We have had the honor of installing our Computer Controlled Recirculating Air Conditioning Unit (TARC) in the department of Environomental Design in the University of Malta (UM). We are confident it will offer a very enriching teaching experience.
Lire plus

Description Générale

L’Unité de Climatisation (Recirculation), Contrôlée par Ordinateur (PC), "TARC", a été conçue pour étudier à la fois les changements des conditions de l’air et le circuit de réfrigération. À cette fin, des capteurs de température, des capteurs de pression et des débitmètres ont été placés à des endroits stratégiques, permettant d’étudier le cycle de réfrigération et de quantifier la capacité de l’unité d’évaporation et de condensation.

L’unité se compose essentiellement d’un tunnel d’essai en acier inoxydable avec quatre fenêtres (visières). À l’intérieur dispose d’un ventilateur axial, de deux résistances chauffantes, l’une à l’entrée de l’unité d’évaporation 2000 W et l’autre à la sortie de l’unité d’évaporation 1000 W. Le tunnel est complété par cinq hygromètres placés stratégiquement le long du tunnel. Ces hygromètres sont composés de deux éléments sondes de température (bulbe humide et sec).

Le tunnel permet de travailler avec de l’air frais et de l’air recyclé. Il est équipé d’un clapet permettant de régler le pourcentage d’air recyclé.

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend: l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Mise en évidence de l'échauffement des processus de l'air, refroidissement, humidification, de déshumidification, de recirculation et de mélange.
  2. Détermination de l'efficacité de la résistance de préchauffage.
  3. Effet de préchauffage d'une climatisation.
  4. Etude du processus de déshumidification.
  5. Bilan matières dans l'évaporateur.
  6. Bilan énergétique dans l'évaporateur.
  7. Effet de la surchauffe.
  8. Détermination expérimentale de la capacité calorifique spécifique de l'air.
  9. Etude du processus de déshumidification d'un processus de recyclage.
  10. Le calibrage des capteurs.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Carte psychométrique.
  2. Utilisation de la carte psychométrique.
  3. Détermination du flux d'air.
  4. Exemple de détermination des propriétés de l'air.
  5. Propriétés frigorigènes R-513a.
  6. Diagramme de pression-enthalpie du fluide frigorigène R-513a.
  7. Recirculation de démonstration et "adiabatique" mélange de deux courants d'air dans les différents états.
  8. Préparation de la courbe de rendement du générateur de vapeur.
  9. Bilan énergétique dans le générateur de vapeur.

Autres possibilités à réaliser avec cette unité:

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc, en temps réel.
  3. Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité TARC via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité TARC.
  9. En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
  10. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
