TPTC Unité de Construction d'un Transformateur Trifasé
SYSTEMES INNOVANTS
L’Unité de Construction d’un Transformateur Trifasé, "TPTC", a été conçue par EDIBON pour la formation théorique et pratique dans le domaine des transformateurs triphasés. Cette unité propose plusieurs niveaux de formation qui fourniront à l’utilisateur des connaissances et des compétences essentielles sur les principes fondamentaux de la construction et de la mise en service des transformateurs triphasés.
NOUVELLES LIÉES
Description Générale

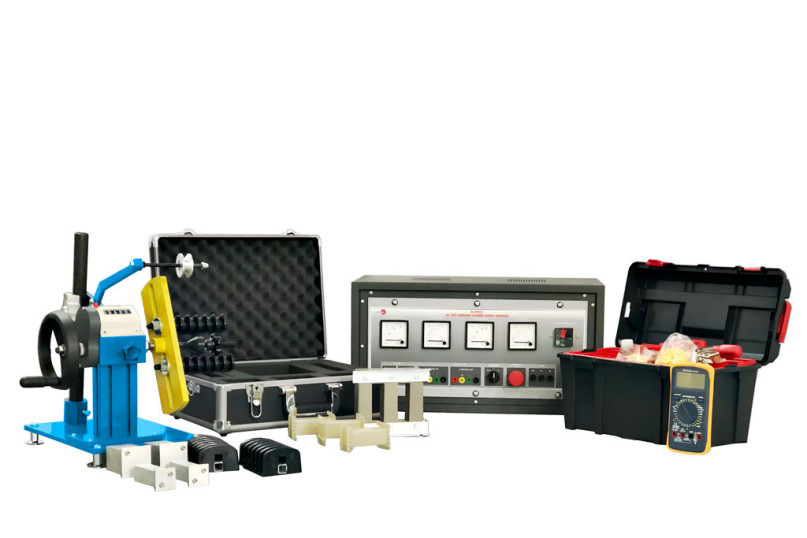

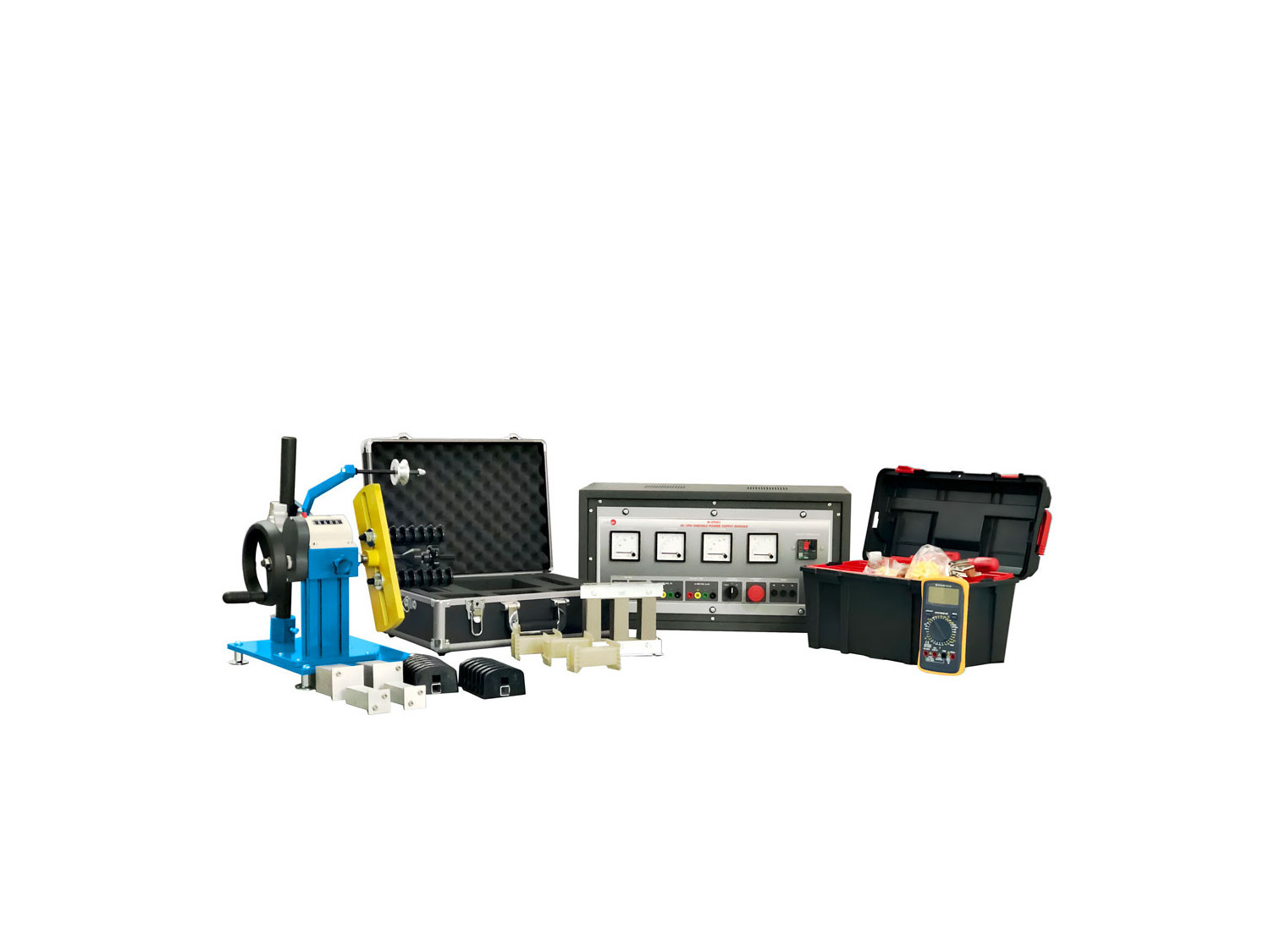

L’Unité de Construction d’un Transformateur Trifasé, "TPTC", a été conçue par EDIBON pour la formation théorique et pratique dans le domaine des transformateurs triphasés. Cette unité propose plusieurs niveaux de formation qui fourniront à l’utilisateur des connaissances et des compétences essentielles sur les principes fondamentaux de la construction et de la mise en service des transformateurs triphasés.
L’unité "TPTC" nécessite un enrouleur manuel pour s’entraîner à enrouler le transformateur inclus. La Bobineuse Manuelle pour Moteurs et Transformateurs, MWMT, dispose de plusieurs moules pour la construction de bobinages de différentes tailles. Par conséquent, différentes sections de cuivre peuvent être utilisées dans le processus de fabrication. Les transformateurs sont fournis démontés en pièces, le noyau étant fourni en pièces de fer en forme de U pour le dispositif d’enroulement, les colonnes d’enroulement et le support supérieur où peuvent être effectués les connexions du transformateur.
Au cours du processus de fabrication, les étudiants seront capables de comprendre le fonctionnement électromagnétique d’un transformateur triphasé, en comprenant comment différents paramètres tels que la section d’un conducteur et le nombre de tours d’un enroulement influencent le flux magnétique induit de l’enroulement primaire à l’enroulement secondaire du transformateur.
Une fois les enroulements construits, l’utilisateur procédera à leur placement dans le transformateur et vérifiera leur fonctionnement. Dans le processus de vérification, l’utilisateur pourra comparer les calculs effectués théoriquement avec les mesures obtenues, ce qui donnera un aperçu des sources de pertes des transformateurs et des valeurs d’efficacité attendues. Il est important de préciser que les transformateurs sont des éléments très efficaces, donc une variation significative entre les calculs et les mesures pourrait indiquer une erreur de construction. Enfin, avec cet unité, il sera possible d’effectuer le test en circuit ouvert, qui indiquera l’efficacité du noyau du transformateur, puisque cet élément présente des pertes liées à sa perméabilité.
Cette unité comprend le kit transformateur triphasé amovible et une boîte à outils pour l’assemblage des composants du transformateur, ainsi que plusieurs enroulements en cuivre de différentes sections. En revanche, plusieurs éléments comme une alimentation variable triphasée, un multimètre pour vérifier les paramètres électriques de la machine et le remontoir manuel sont nécessaires. Ces derniers éléments sont indispensables à l’élaboration des pratiques indiquées dans ce catalogue.
Des exercices et pratiques guidées
EXERCICES GUIDÉS INCLUS DANS LE MANUEL
- Construction étape par étape d’un transformateur triphasé.
- Etude des différentes parties d’un transformateur triphasé.
Possibilités pratiques supplémentaires (avec modules d’éléments requis) :
- Vérification du transformateur triphasé après sa construction.
- Mesure des différentes tensions dans les enroulements primaire et secondaire.
- Détermination du rapport de transformation d’un transformateur triphasé avec différentes connexions.
- Test en circuit ouvert.
PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT
- Plusieurs autres exercices peuvent être faits et conçus par l’utilisateur.
EQUIPEMENT COMPLEMENTAIRE
