EGAC Unité de Coup de Bélier, Contrôlée par Ordinateur (PC)

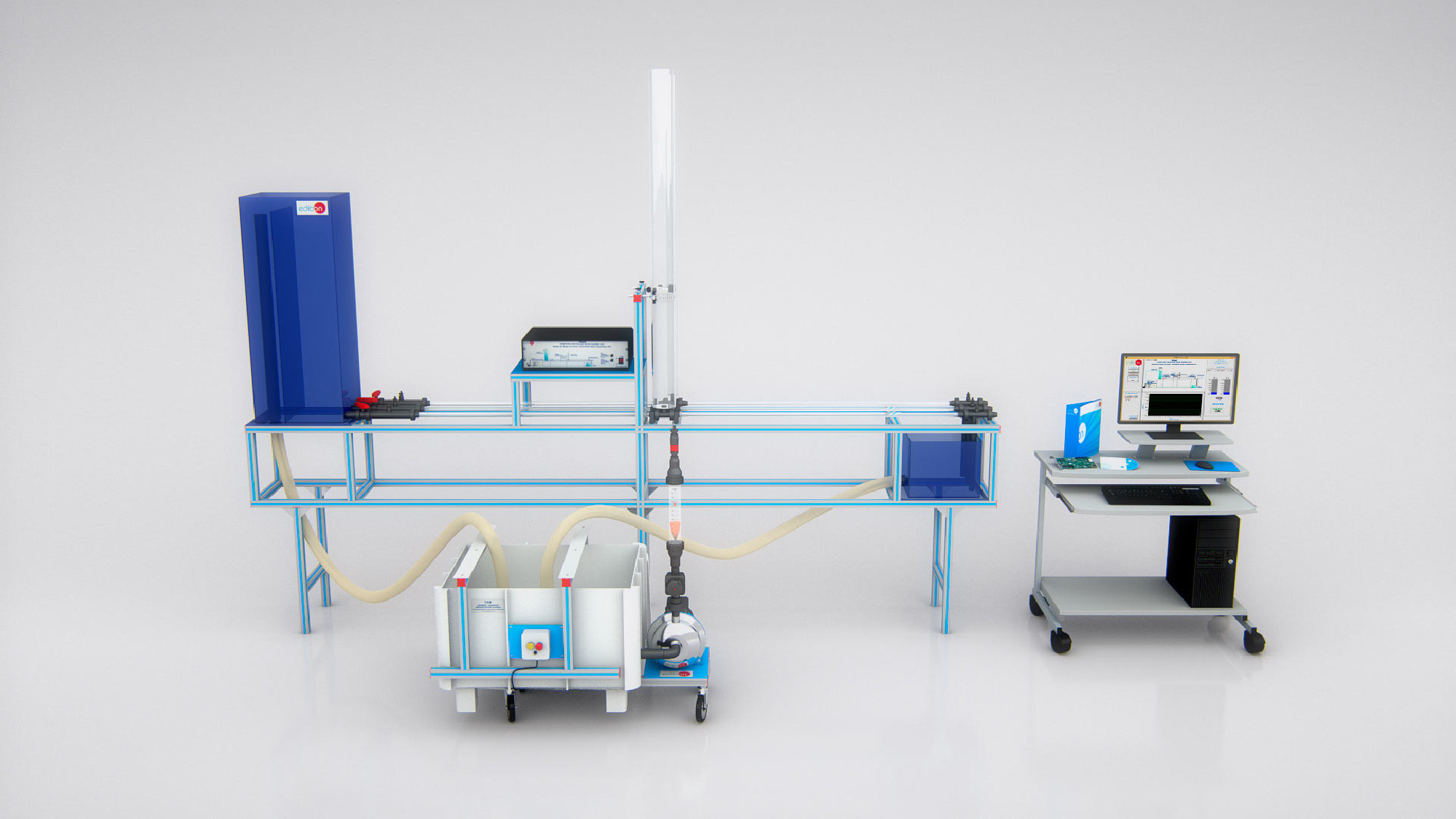

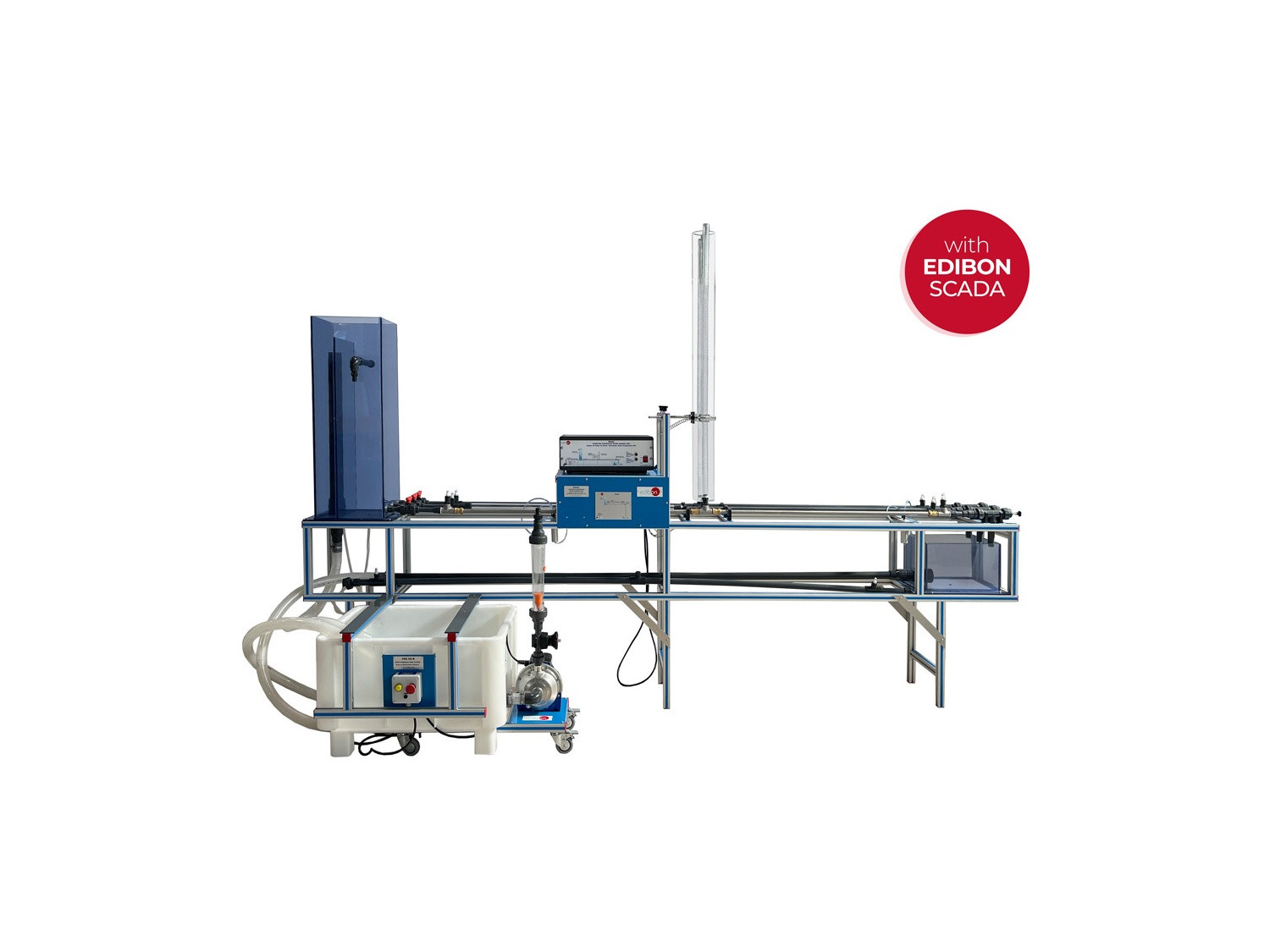

L'Unité de Coup de Bélier, Contrôlée par Ordinateur (PC), "EGAC", a été conçu par EDIBON pour démontrer les effets d'une variation instantanée de la vitesse d'un fluide. Il est possible d'étudier le coup de bélier, qui est la conséquence d'un changement rapide de la vitesse d'un fluide.

En outre, l'amortissement des effets du coup de bélier à l'aide de réservoirs d'équilibre peut également être démontré.

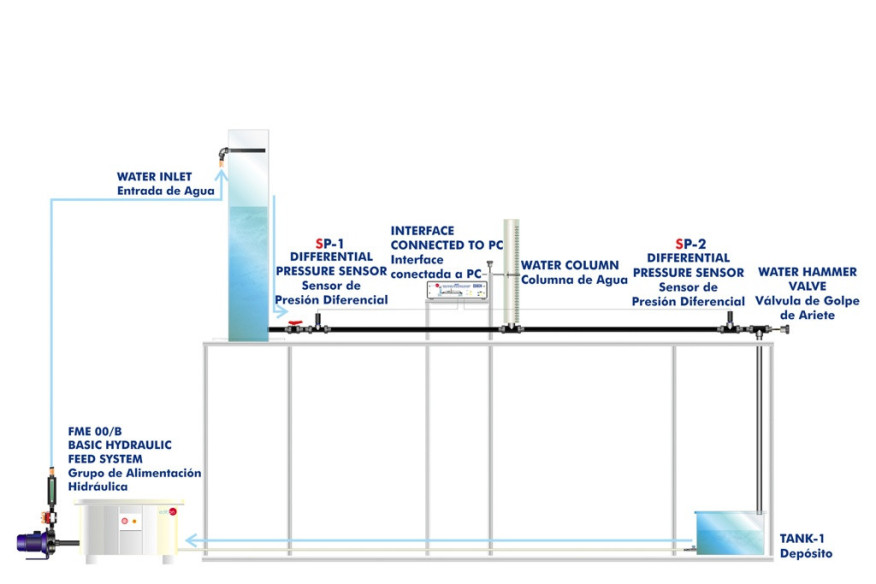

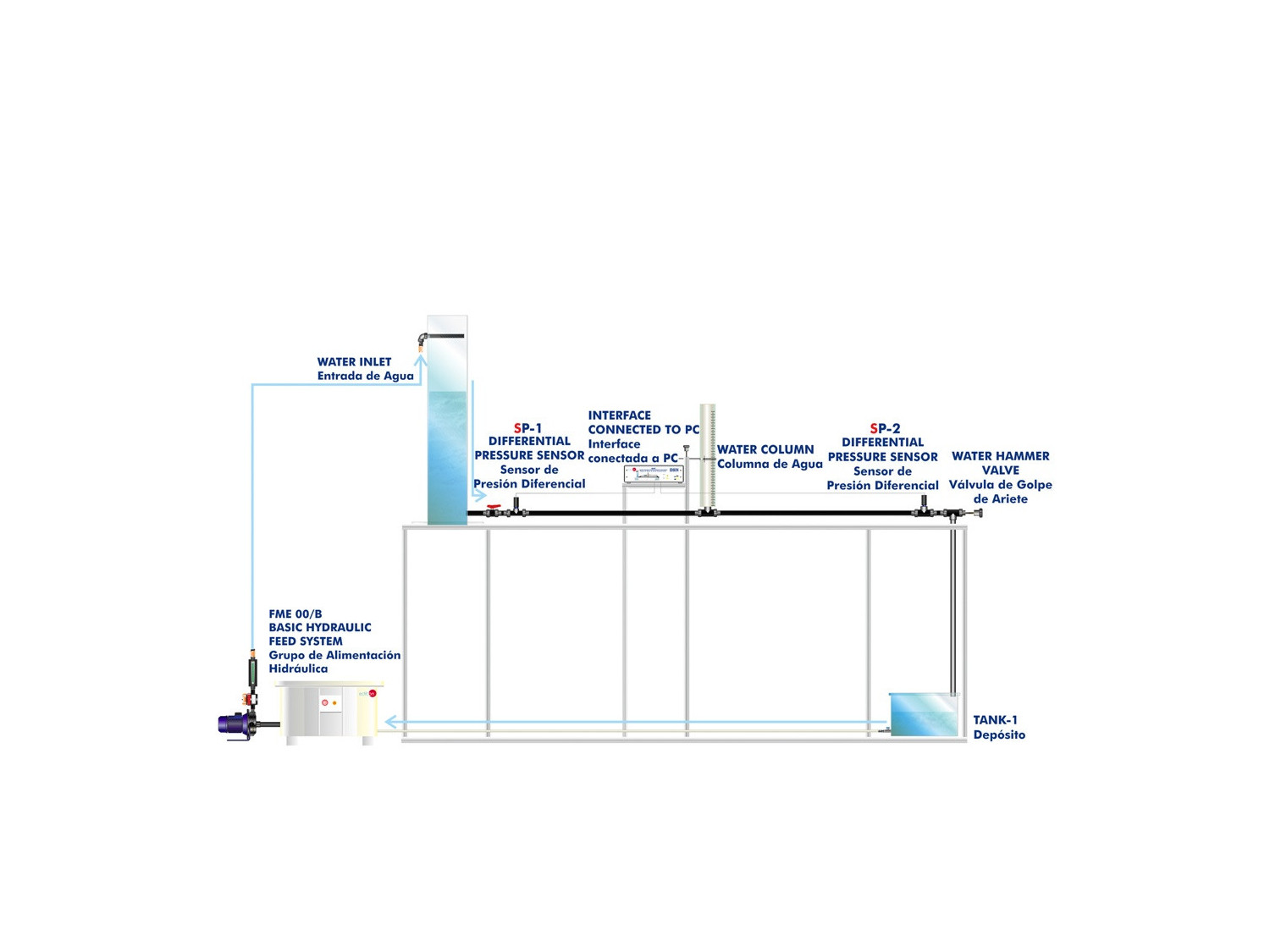

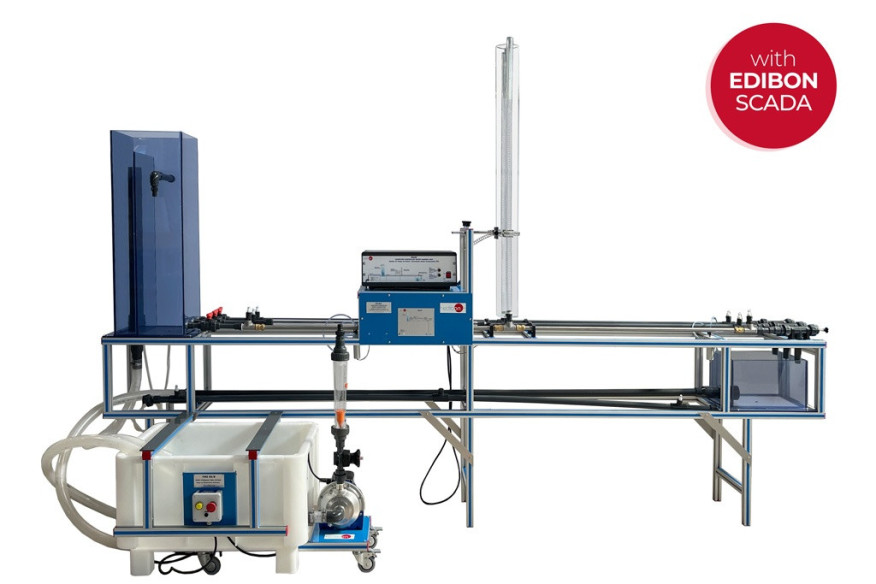

L'unité comprend un système hydraulique avec une pompe centrifuge, qui transfère l'eau du réservoir du système hydraulique au réservoir de la pompe. Ce dernier réservoir alimente trois circuits différents pour réaliser les exercices pratiques. Il peut maintenir un niveau de pression constant aux trois sorties au moyen d'une paroi interne. En outre, il existe une valve qui permet de contrôler le reflux du système hydraulique vers le réservoir à niveau constant. Un débitmètre à surface variable est inclus pour mesurer le reflux.

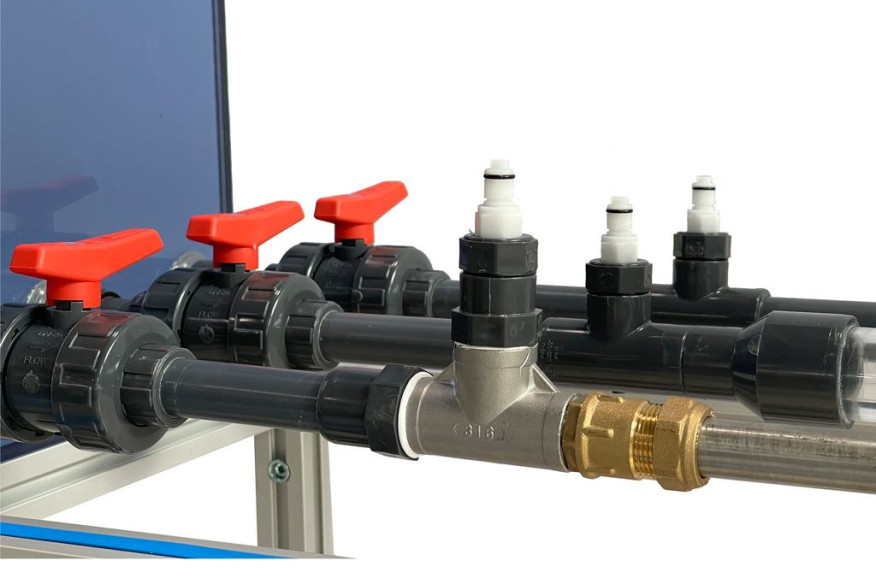

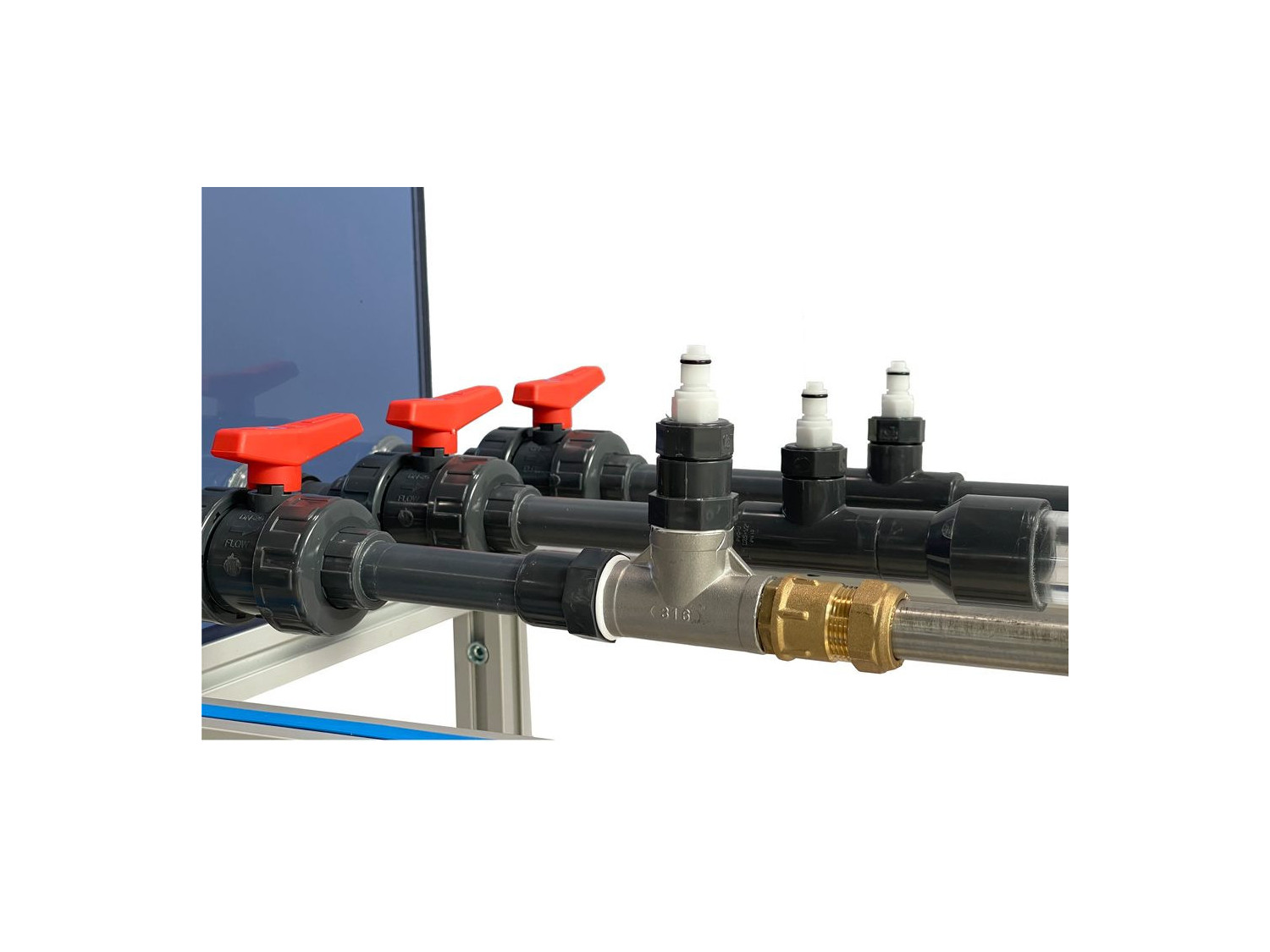

Il y a quatre circuits d'essai faits de plusieurs matériaux et avec des diamètres différents afin d'étudier leur influence et de comparer les résultats. d'étudier leur influence et de comparer les résultats de chaque circuit. Chaque circuit est équipé d'une vanne à impact à fermeture rapide qui génère la surpression caractéristique du coup de bélier. Ils garantissent également une fermeture rapide sans vibrations qui pourraient affecter les mesures.

Il comprend également un réservoir de décharge servant à calmer l'eau. De plus, il permet de vérifier visuellement le fonctionnement du circuit étudié.

Enfin, il existe trois réservoirs d'équilibre adaptables en neuf points du système. Ils permettent d'étudier la conversion de l'énergie cinétique libérée lors d'un coup de vent ou l’énergie cinétique, libérée lors de l'arrêt brutal de la masse d'eau, en énergie potentielle. En outre, les vibrations de pression générées peuvent être analysées en plaçant les deux capteurs de pression en n'importe lequel des douze points des circuits.

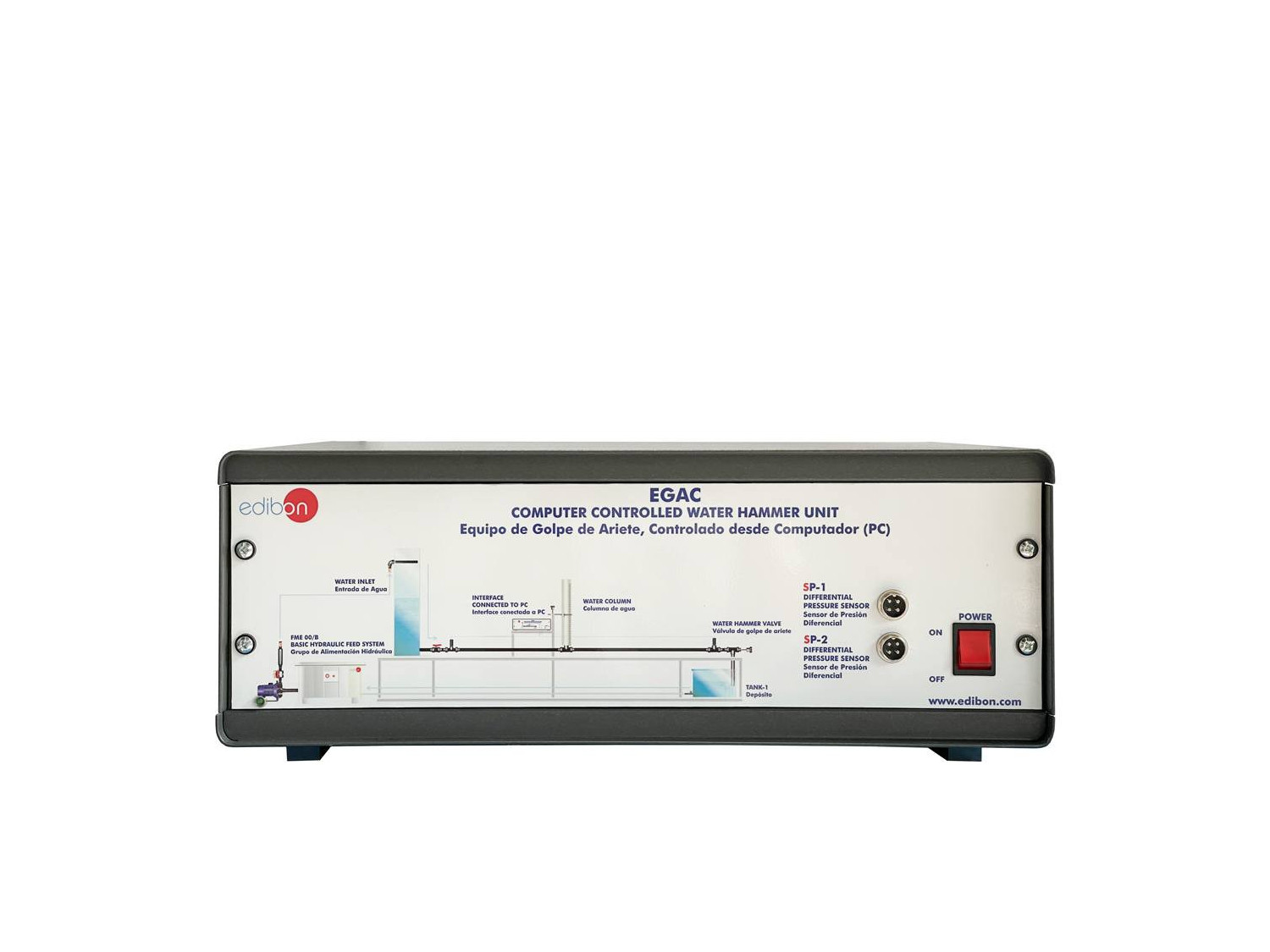

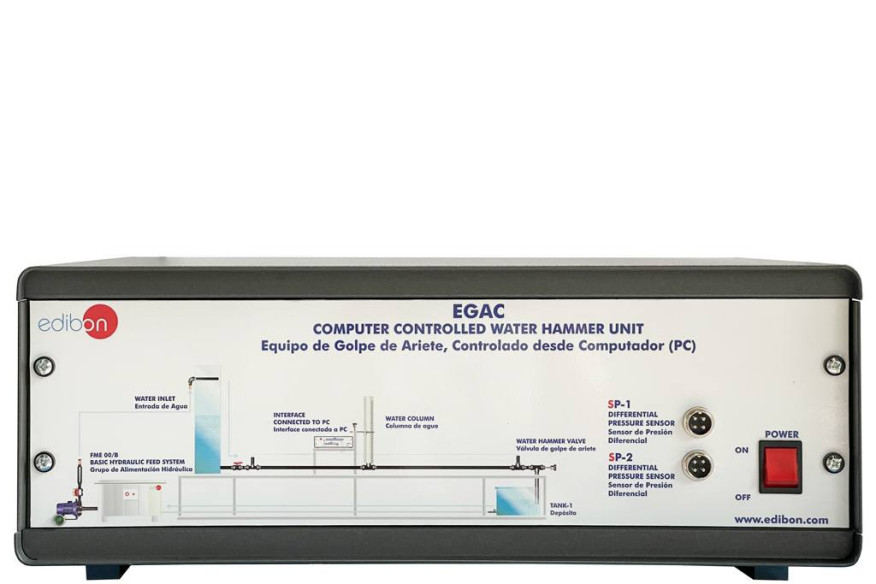

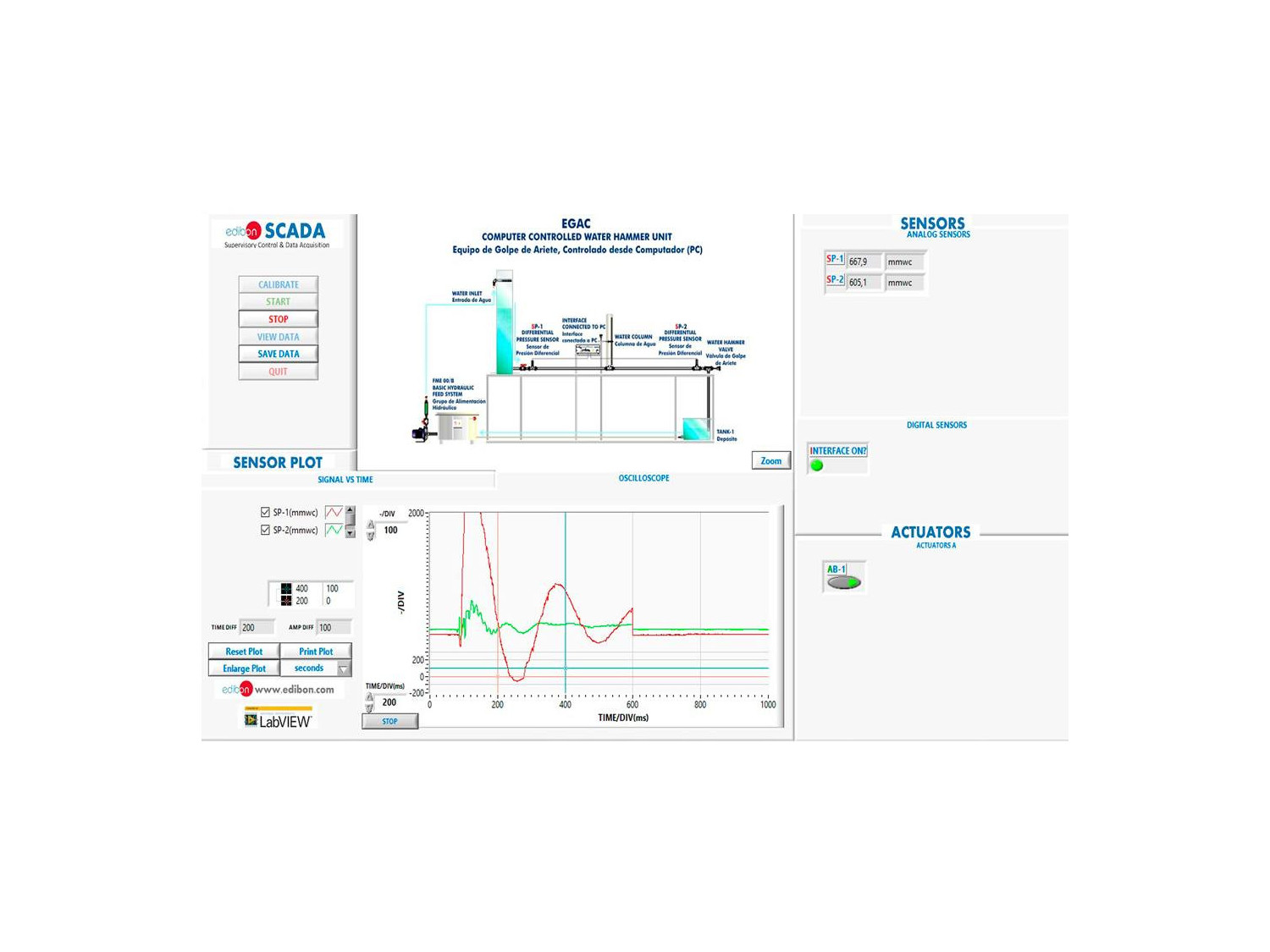

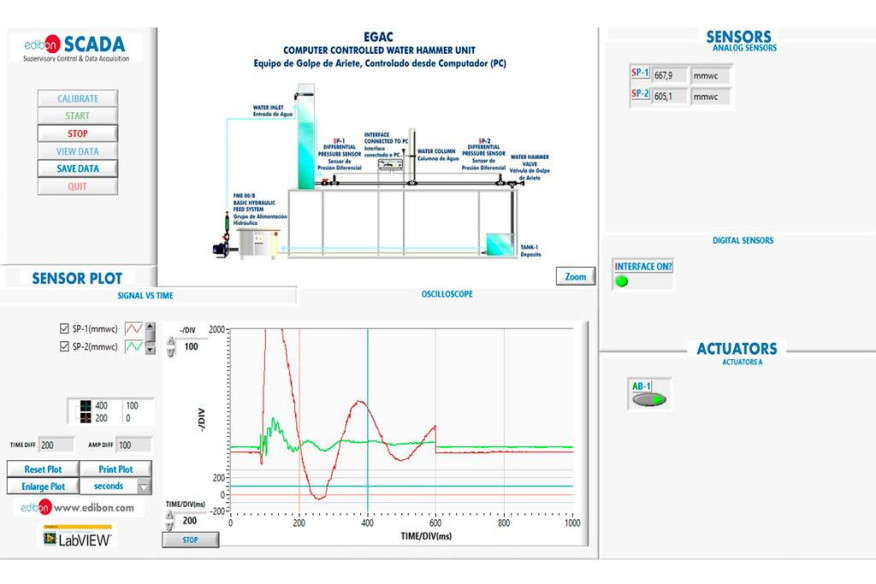

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
