PSD Unité de Démonstration des Contraintes Photoélastiques

7.3.1.- PHOTOÉLASTICITÉ ET MESURE DE DÉFORMATION 14.1.7.- PHOTOÉLASTICITÉ ET MESURE DE DÉFORMATION
PHOTOELASTIC STRESS DEMONSTRATION UNIT - PSD

SYSTEMES INNOVANTS

The Photoelastic Stress Demonstration Unit, "PSD", designed by EDIBON, allows, together with a light source, to study and analyze stress distribution and concentration from line images obtained by photoelasticity tests.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur

NOUVELLES LIÉES

EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
NEW Photoelasticity course
NEW Photoelasticity course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of Photoelasticity and learn about #elasticity, #fracturemechanics and #materialtesting. #DiscoverEdibon #Engineering.
Lire plus
NEW Strength of Materials Course
NEW Strength of Materials Course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of 12 days of material resistance and learn about #energy theorems. #DiscoverEdibon #Engineering Contact us for further information!
Lire plus

Description Générale

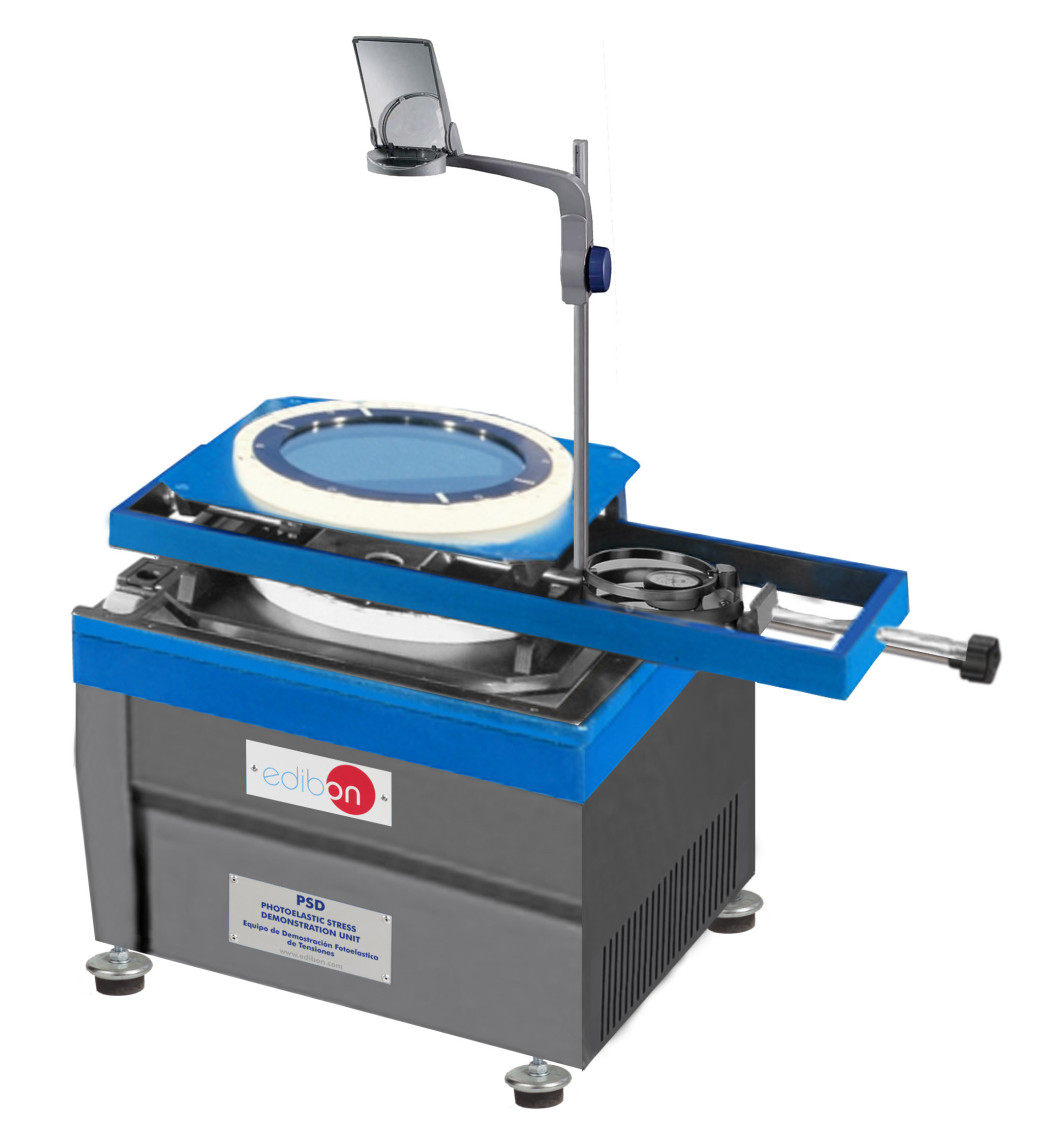

The Photoelastic Stress Demonstration Unit, "PSD", consists of a frame on which the test specimens are placed. The specimens are made of a special transparent material that has a double optical refraction effect under the action of a mechanical load.

The individual specimens are loaded by applying external forces and illuminated with a polarized light (required element). The load is applied by means of a spindle, allowing the application of tensile or compressive force, which is measured by means of a dynamometer.

Polarizing filters represent the stress distribution in colors. By using white or monochromatic light and a different configuration of linear and circular polarizer/analyzer we can obtain the direction of principal stresses and the difference of principal stresses. A filter is included to generate monochromatic light.

The Photoelastic Stress Demonstration Unit, "PSD" requires the light source.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Study of different plane stress states generated in different models subjected to compressive load.
  2. Study of different plane stress states generated in different models subjected to tensile loading.
  3. Study of stress distributions with linear or circularly polarized light.
  4. Investigation of the stress distribution by means of images obtained by photoelasticity.
  5. Investigation of stress concentration by means of images obtained by photoelasticity.

UNITÉS SIMILAIRES DISPONIBLES

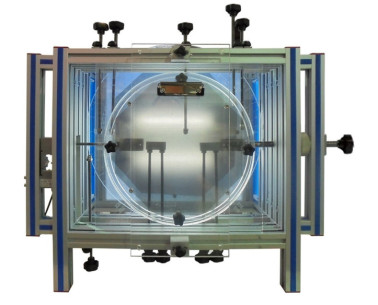

PHOTOELASTICITY UNIT - EFO
  • EFO
Available
7.3.1.- PHOTOÉLASTICITÉ ET MESURE DE DÉFORMATION
EFO
Unité de Photoélasticité
Unité de pratique de la photoélasticité, illustrant les sujets de la théorie de la photoélasticité, de la théorie de l'élasticité, de la résistance des matériaux et de la théorie de la structure. Il convient parfaitement à l'introduction et à...
Voir l'Unité

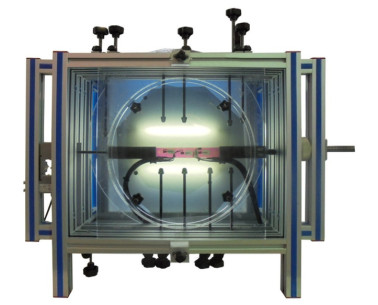

COMPUTER CONTROLLED PHOTOELASTICITY UNIT - EFOC
