MFLT Unité de Flambement des Jambes de Force

7.1.6.- MÉCANIQUE DES STRUCTURES 7.3.2.1.- TEST MÉCANIQUE 14.1.8.- ESSAIS MÉCANIQUES
STRUT BUCKLING UNIT - MFLT

SYSTEMES INNOVANTS

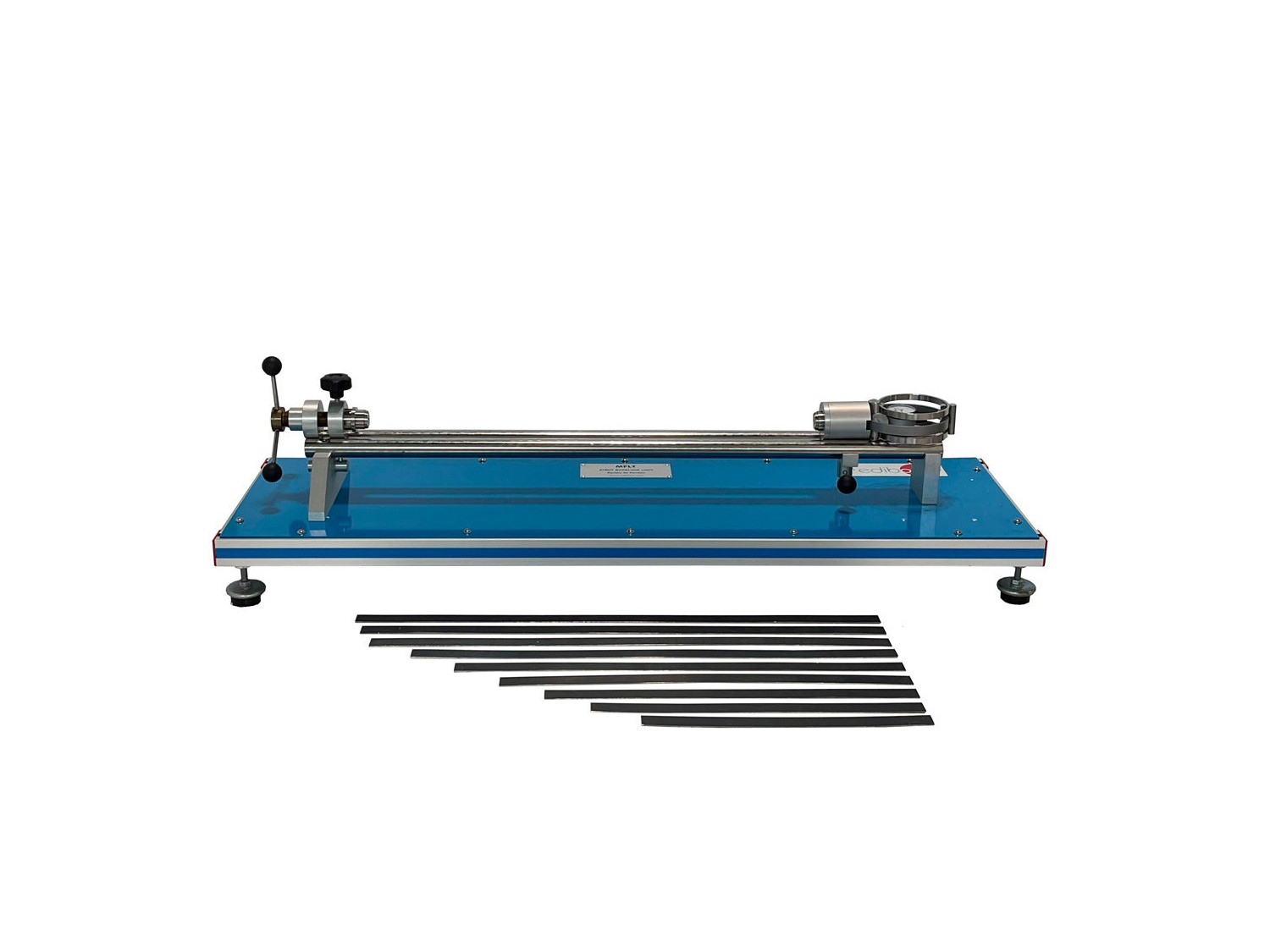

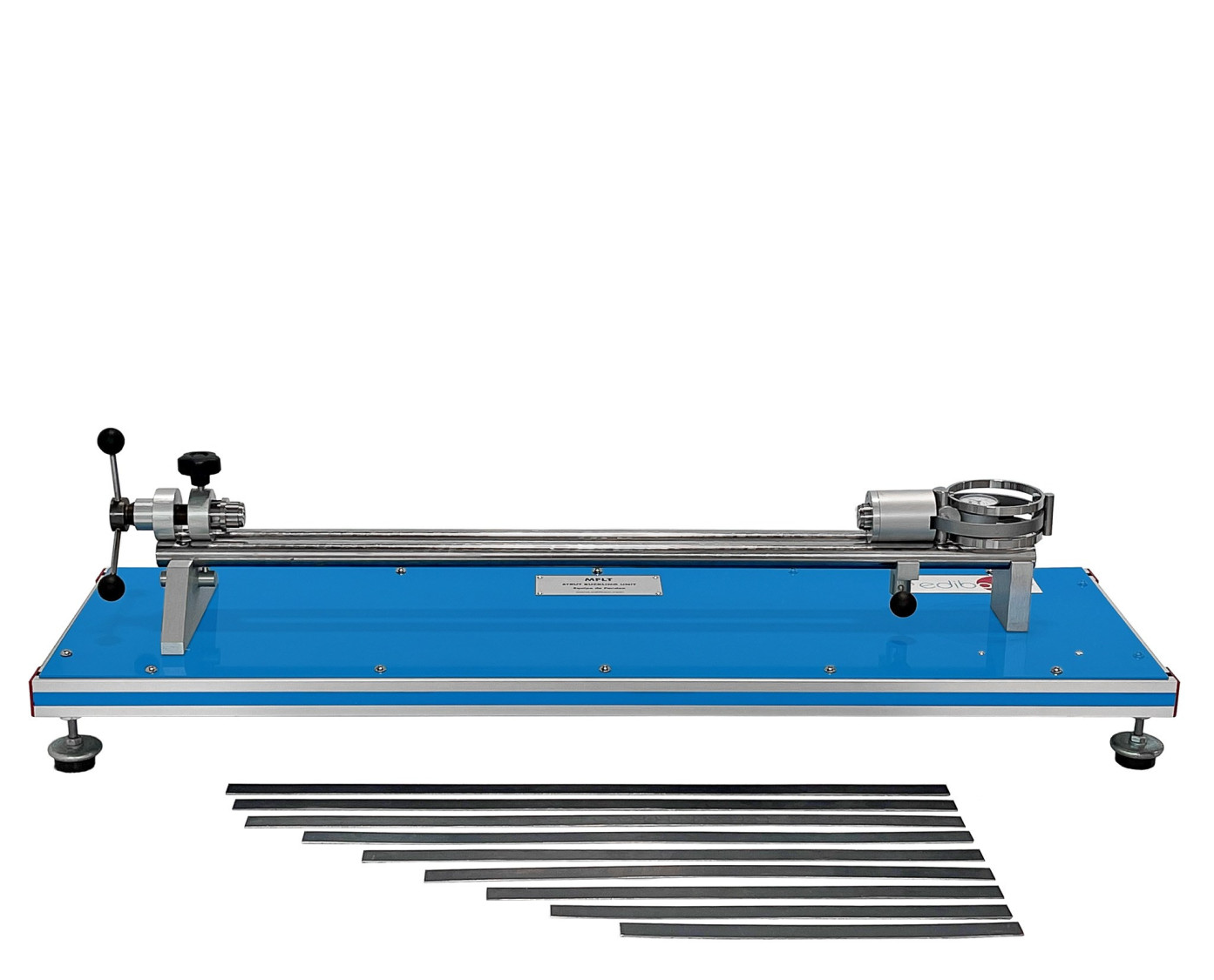

L'Unité de Flambement des Jambes de Force, "MFLT", a été conçue par EDIBON pour démontrer le flambage des structures par compression, ce qui permet de calculer la charge critique de flambage en fonction de différentes conditions de fixation des extrémités.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur
MSAC

Système Modulaire d'Acquisition et de Contrôle

Laboratories

7TV
 Laboratoire de Mécanique, d'automobile et de Matériaux pour l'enseignement Technique et Professionnel
7HE
 Laboratoire de Mécanique, d'automobile et de Matériaux pour l'enseignement Supérieur

NOUVELLES LIÉES

EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
NEW Photoelasticity course
NEW Photoelasticity course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of Photoelasticity and learn about #elasticity, #fracturemechanics and #materialtesting. #DiscoverEdibon #Engineering.
Lire plus
NEW Basic Mechanics course
NEW Basic Mechanics course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course Basic Mechanics and learn about #forces and vectors. #DiscoverEdibon #Engineering.
Lire plus
NEW Strength of Materials Course
NEW Strength of Materials Course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of 12 days of material resistance and learn about #energy theorems. #DiscoverEdibon #Engineering Contact us for further information!
Lire plus

Description Générale

L'Unité de Flambement des Jambes de Force, "MFLT", permet à l'étudiant d'obtenir expérimentalement la charge critique de flambage d'entretoises élancées soumises à la compression. à la compression.

L'unité permet d'étudier le flambage de pièces de différentes longueurs, allant de 300 mm à 625 mm, auxquelles différentes conditions de soutien peuvent être appliquées :

  • Conditions d'extrémité de type "pin-jointed".
  • Conditions d'extrémité rigidement fixées.
  • Une extrémité goupillée et l'autre fixe.

Pour réaliser correctement les exercices pratiques, il est très important d'appliquer la force avec une composante uniquement axiale. A cet effet, l'unité "MFLT" est équipée d'une vis différentielle placée à l'une de ses extrémités, qui permet la compression du système.

Pour mesurer la force de compression exercée sur la structure, il existe un système composé d'un anneau élastique dont la déformation est mesurée.

La force de compression sera directement proportionnelle à la déformation enregistrée dans un comparateur.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. 1.- Étude de la déformation des poutres.
  2. Détermination de la charge critique de flambage d'une éprouvette plate, épinglée aux deux extrémités.
  3. Détermination de la charge critique de flambage d'une éprouvette plate, avec une extrémité fixe et une extrémité goupillée.
  4. Détermination de la charge critique de flambage d'une éprouvette plate avec les deux extrémités fixes.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Démonstration de la théorie d'Euler pour les poutres.
  2. Détermination de la relation entre la charge de flambage et le module d'élancement pour les charges axiales, avec une extrémité fixe et une extrémité goupillée.

UNITÉS SIMILAIRES DISPONIBLES

UNIVERSAL BUCKLING UNIT - MUP
  • MUP
Available
7.3.2.1.- TEST MÉCANIQUE
MUP
Unité de Flambage Universelle

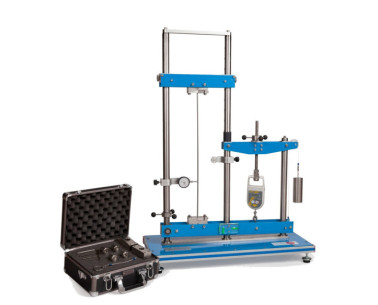

L'Unité de Flambage Universelle, "MUP", est une unité de table dont le cadre est constitué de profilés et de plaques en aluminium anodisé et d'éléments en acier, sur lequel un niveau à bulle est installé pour équilibrer le système.L'unité a été...
