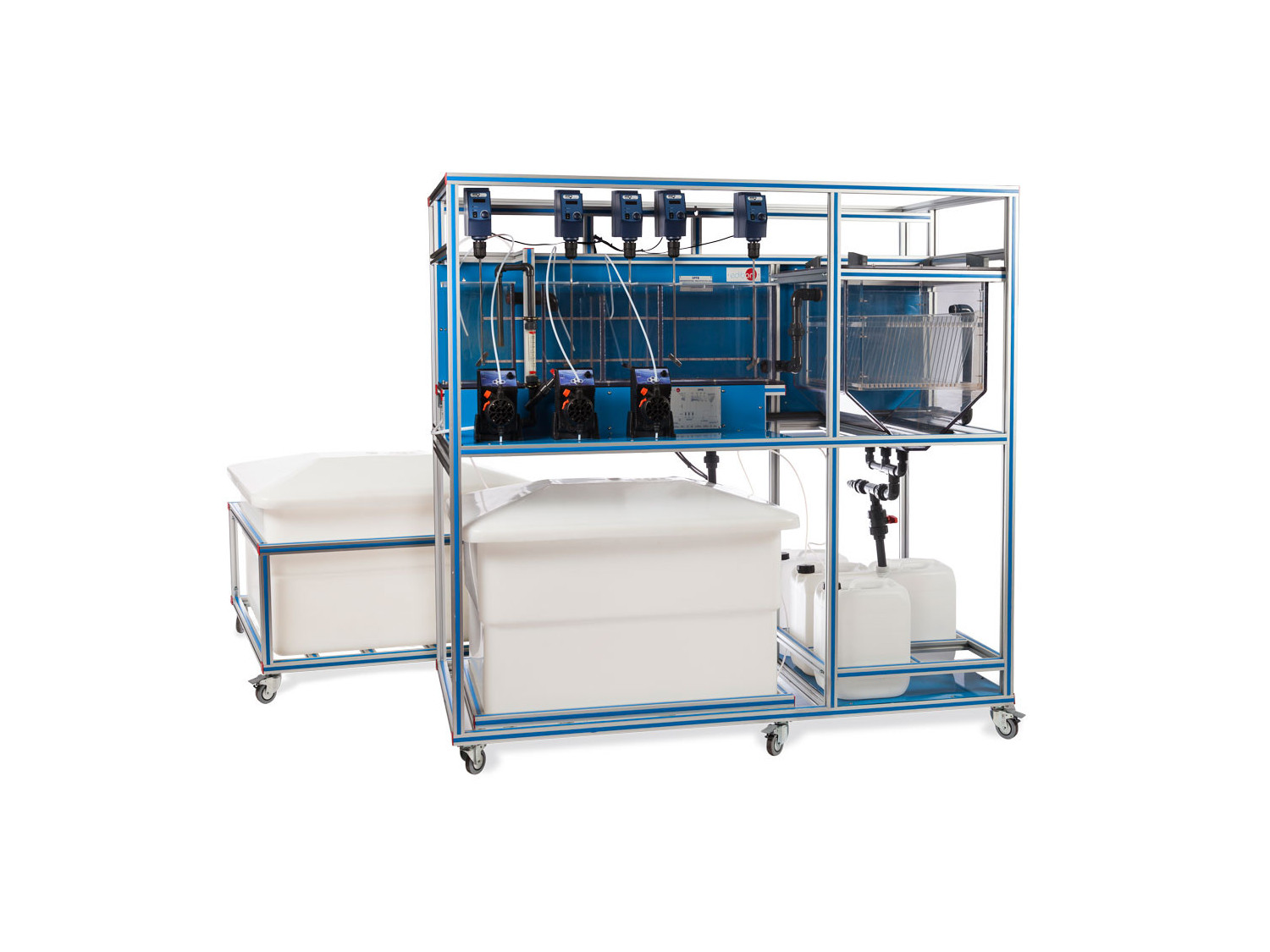

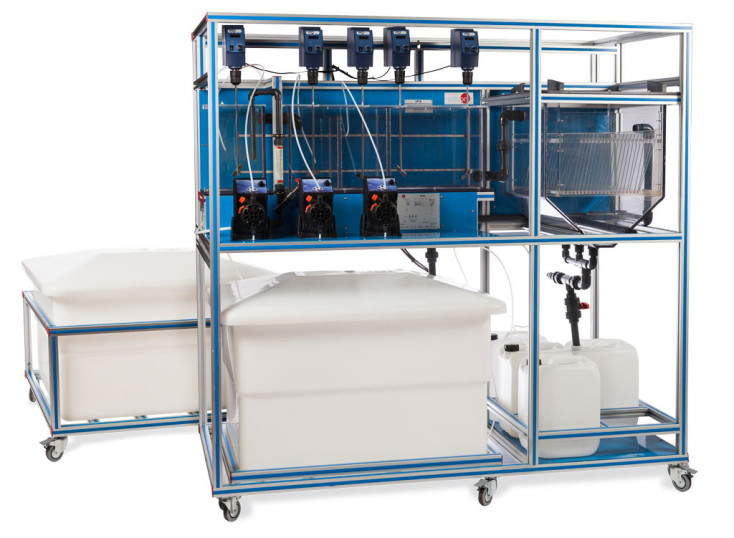

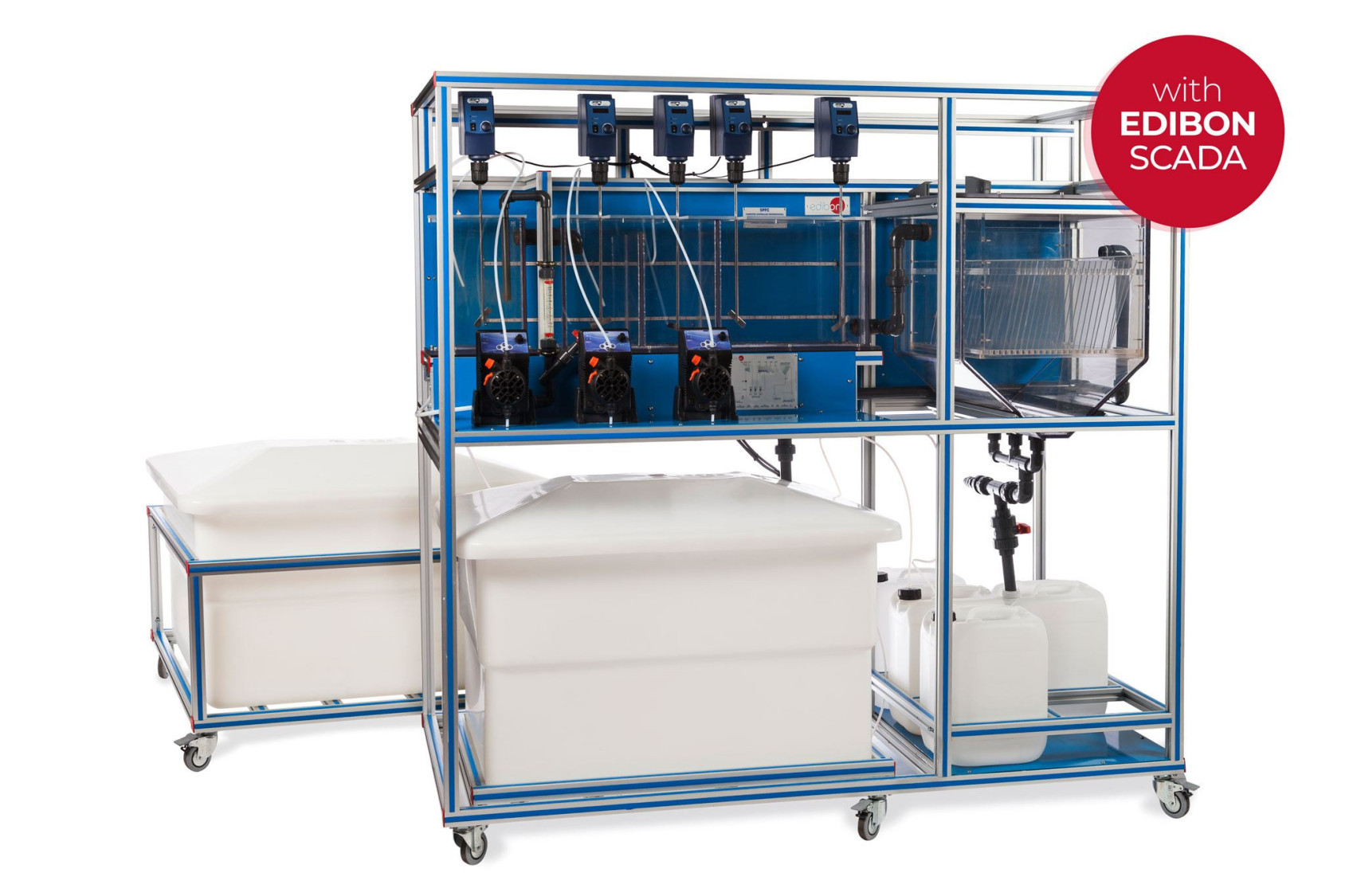

L'Unité de Sédimentation, Précipitation et Floculation Contrôlée par Ordinateur, "SPFC", a été conçue par EDIBON pour étudier les paramètres qui affectent le traitement physico-chimique des eaux usées en vue de leur épuration. L'objectif de l'unité est de réduire les matières colloïdales et en suspension en étudiant les étapes de précipitation, coagulation, floculation et sédimentation,la floculation et la sédimentation.

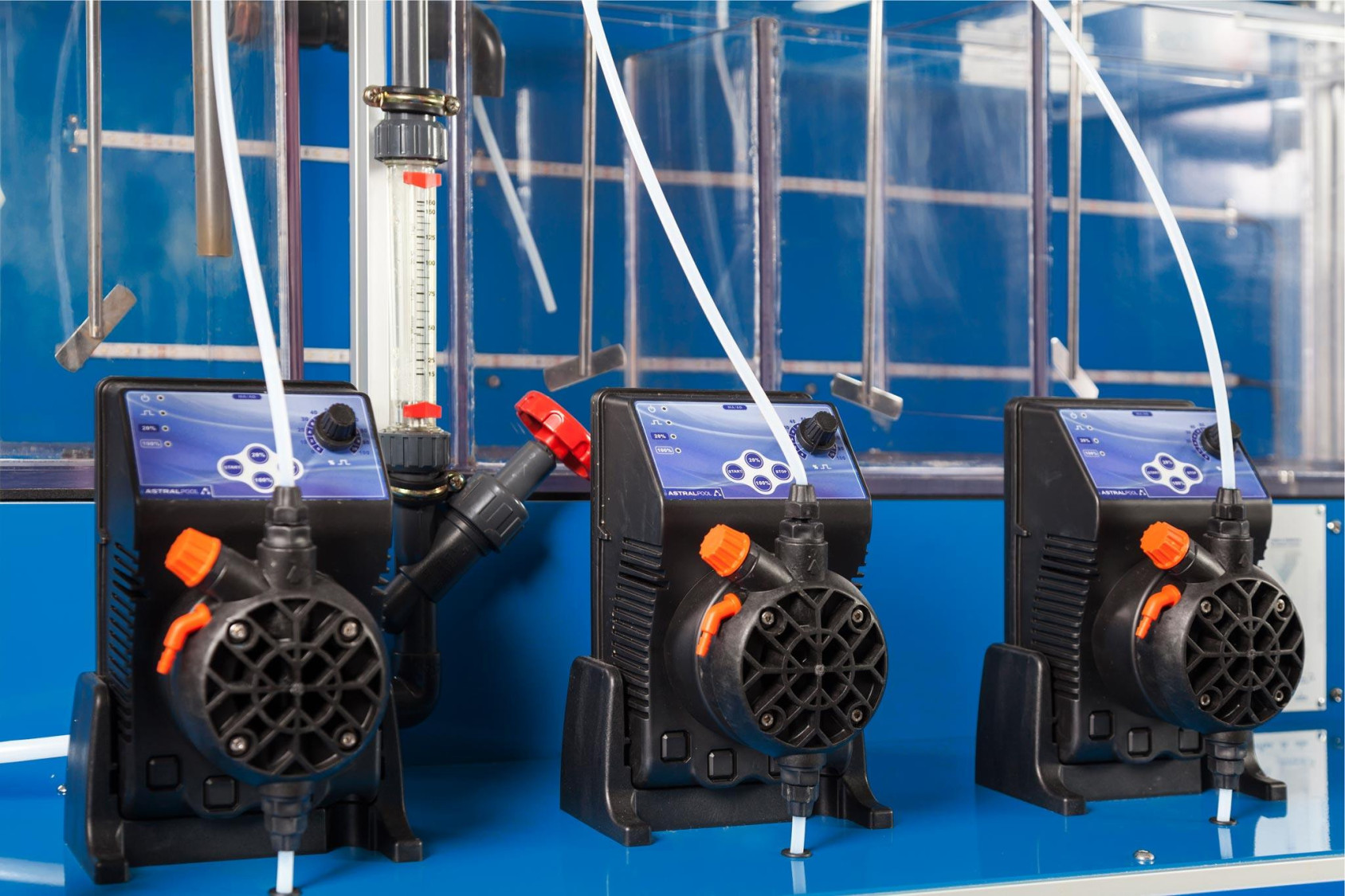

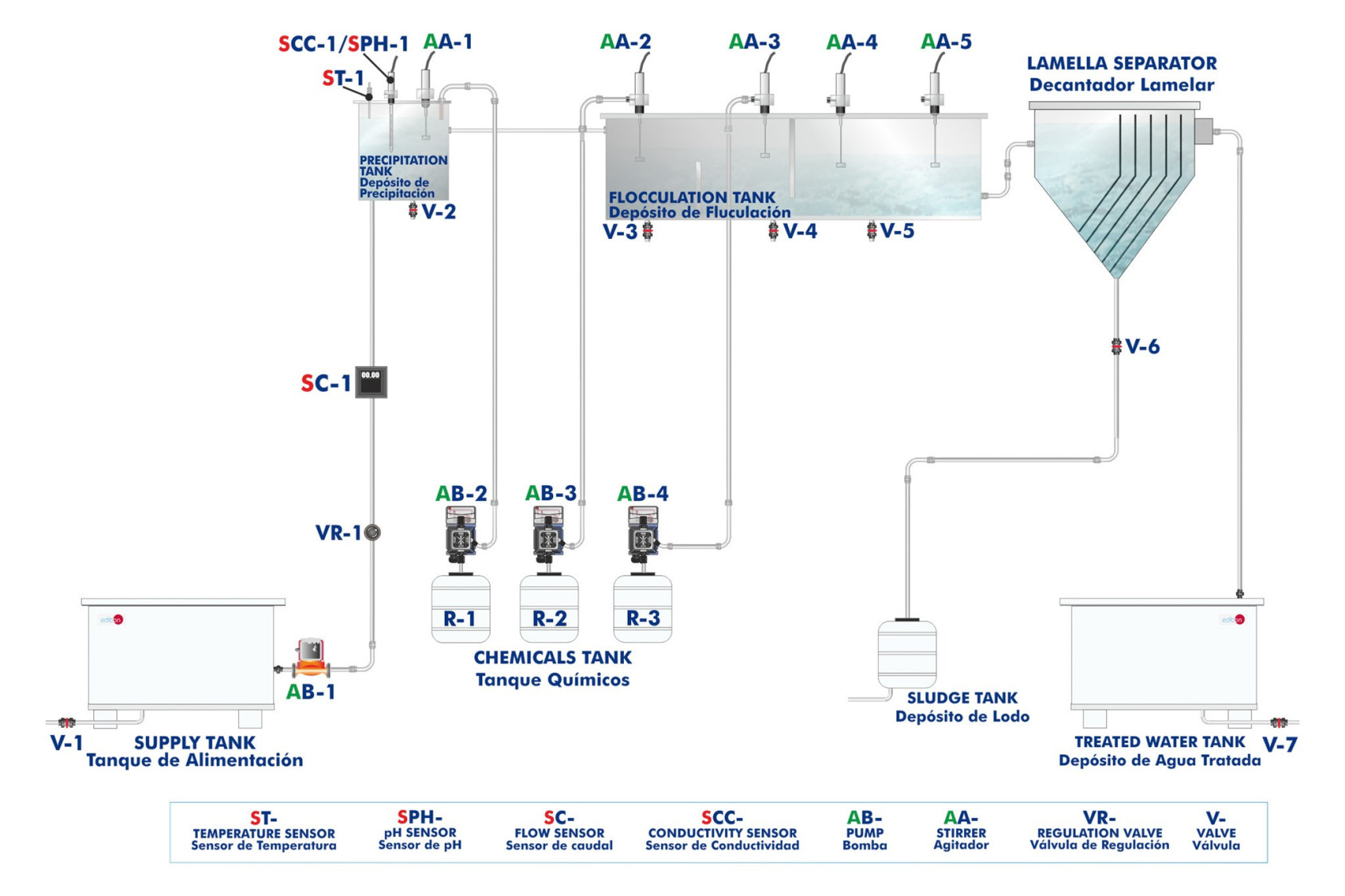

Le processus commence par l'alimentation de l'unité en eau à traiter, en utilisant l'eau brute une pompe d'alimentation contrôlée par ordinateur à cet effet. Le débit d'alimentation est obtenu à l'aide d'un capteur de débit. L'eau brute est introduite dans le réservoir de précipitation, où une pompe contrôlée par ordinateur ajoute de la soude caustique dissoute pour neutraliser cette eau. En outre, il y a un agitateur à vitesse réglable qui facilite le mélange des réactifs associés à la réaction de neutralisation. L'appareil comprend également un capteur de température et un capteur de pH-conductivité pour contrôler les variables clés du processus de précipitation.
Ensuite, l'eau déborde dans le réservoir de floculation, qui est divisé en deux parties : le réservoir de coagulation et le réservoir de floculation. L'eau déborde d'un réservoir à l'autre. La différence entre eux est le type de composé ajouté pour la dégradation des colloïdes et la formation de flocs.
La coagulation a lieu dans le premier réservoir en ajoutant du coagulant à l'aide d'une pompe contrôlée par ordinateur. Le réservoir de coagulation comprend un agitateur réglable pour décomposer les colloïdes. Ainsi, le mélange sera intense pour obtenir une distribution uniforme et rapide du coagulant avant que la réaction chimique ne se produise.
Différentes sections sont observées dans la seconde cuve. La première est délimitée par des murs déflecteurs pour aider le processus de mélange et les autres sont délimitées par des agitateurs.
Un floculant est ajouté dans la première section par le biais d'une pompe contrôlée par ordinateur pour aider à la génération de flocs.
La taille de ces flocs augmente dans les autres sections afin d'augmenter l'efficacité du processus de décantation. À cette fin, le fluide est calme, ce qui évite les turbulences. Un agitateur à vitesse réglable est présent dans chaque section pour favoriser la liaison des particules et leur agglomération sous forme de flocs.
Enfin, l'eau passe dans un séparateur à lamelles, où les flocs sont séparés de l'eau traitée par un processus de décantation. L'eau clarifiée sort par le haut et est conduite vers le réservoir d'eau traitée, tandis que les boues sont accumulées dans une trémie au bas de l'unité. Au final, l'eau traitée est stockée dans le réservoir d'eau purifiée, tandis que les boues sont extraites du séparateur dans le réservoir à boues.
L'unité dispose de points d'échantillonnage dans chaque cuve du processus, y compris dans les différentes sections de la cuve de floculation. En outre, elle dispose d'un conductimètre pour analyser la variation de la conductivité le long du processus et l'associer à l'évolution des solides dissous.

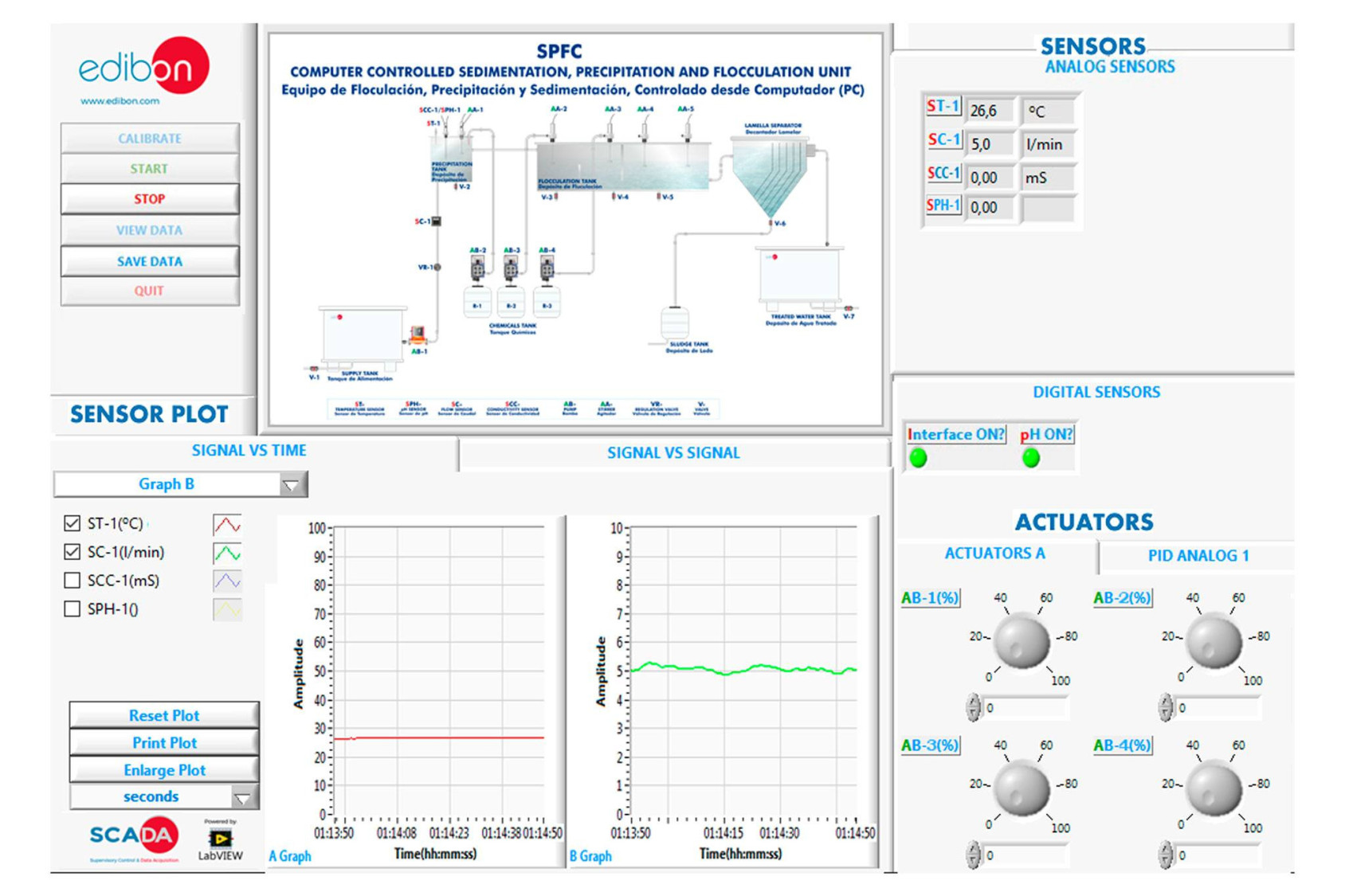

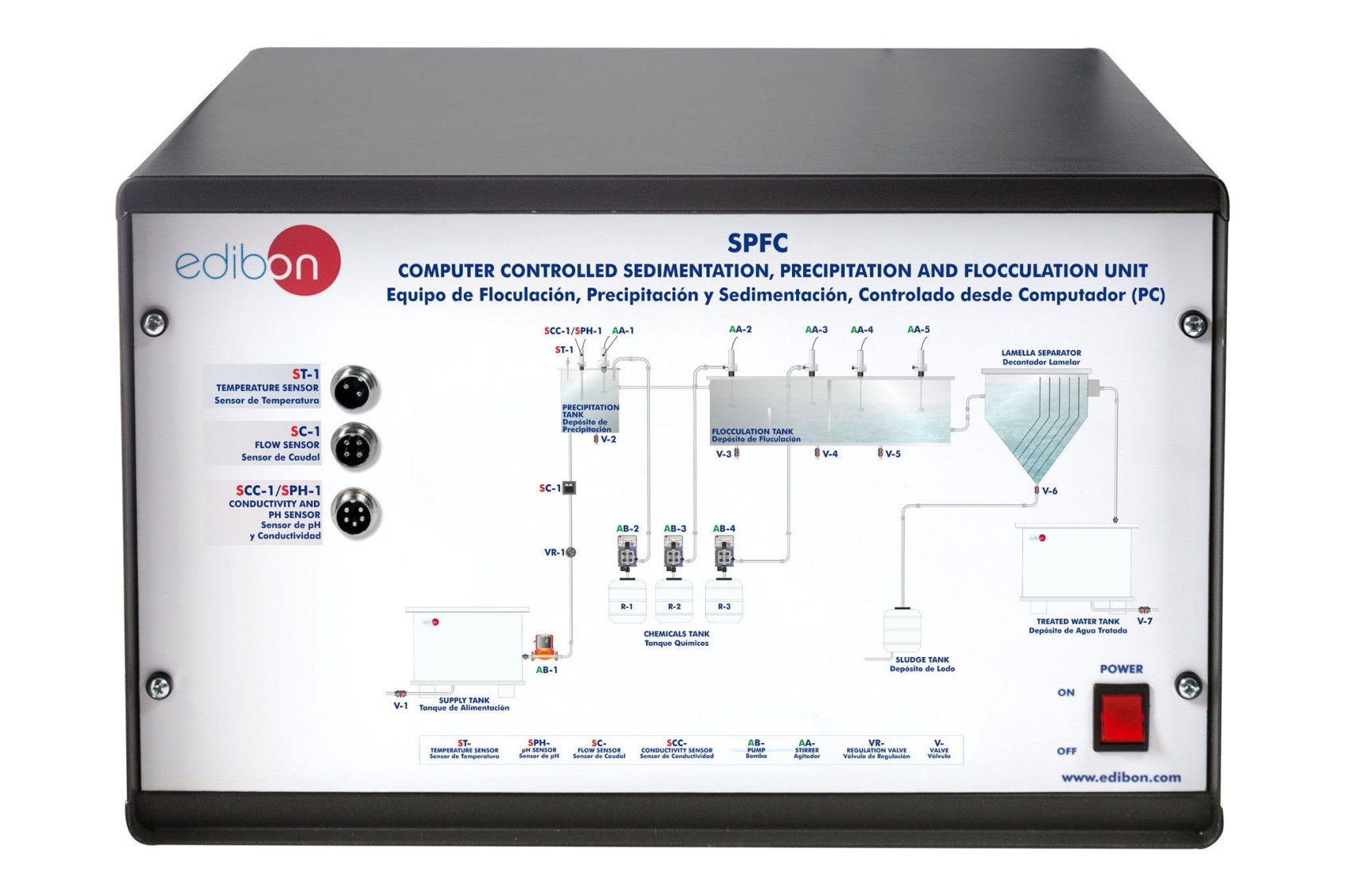

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
