TCPT Unité de Formation sur les Pompes de Circulation

L'Unité de Formation sur les Pompes de Circulation, "TCPT", conçu par EDIBON, est un outil avancé conçu pour faciliter l’étude et la compréhension du fonctionnement des pompes de circulation dans les systèmes de chauffage et les techniques sanitaires. Cette unité permet d’expérimenter des configurations en série et en parallèle, offrant une vision claire de la manière dont chaque disposition affecte les performances hydrauliques du système. Cette unité permet de simuler et d’analyser des situations réelles de systèmes de chauffage, ce qui en fait une ressource essentielle pour l’apprentissage pratique.

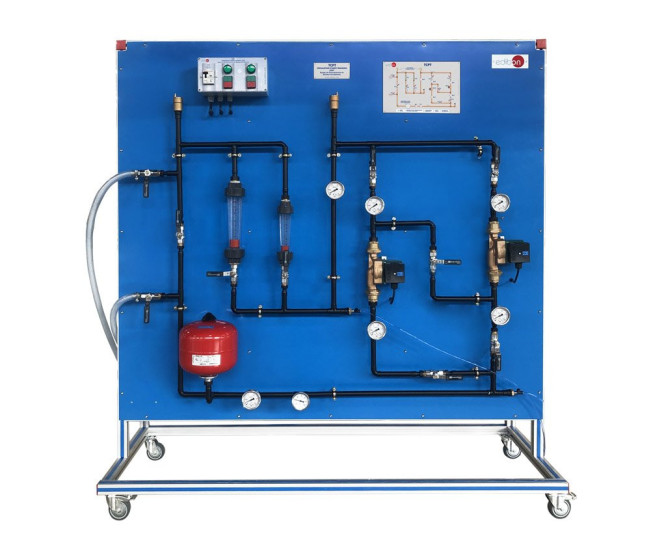

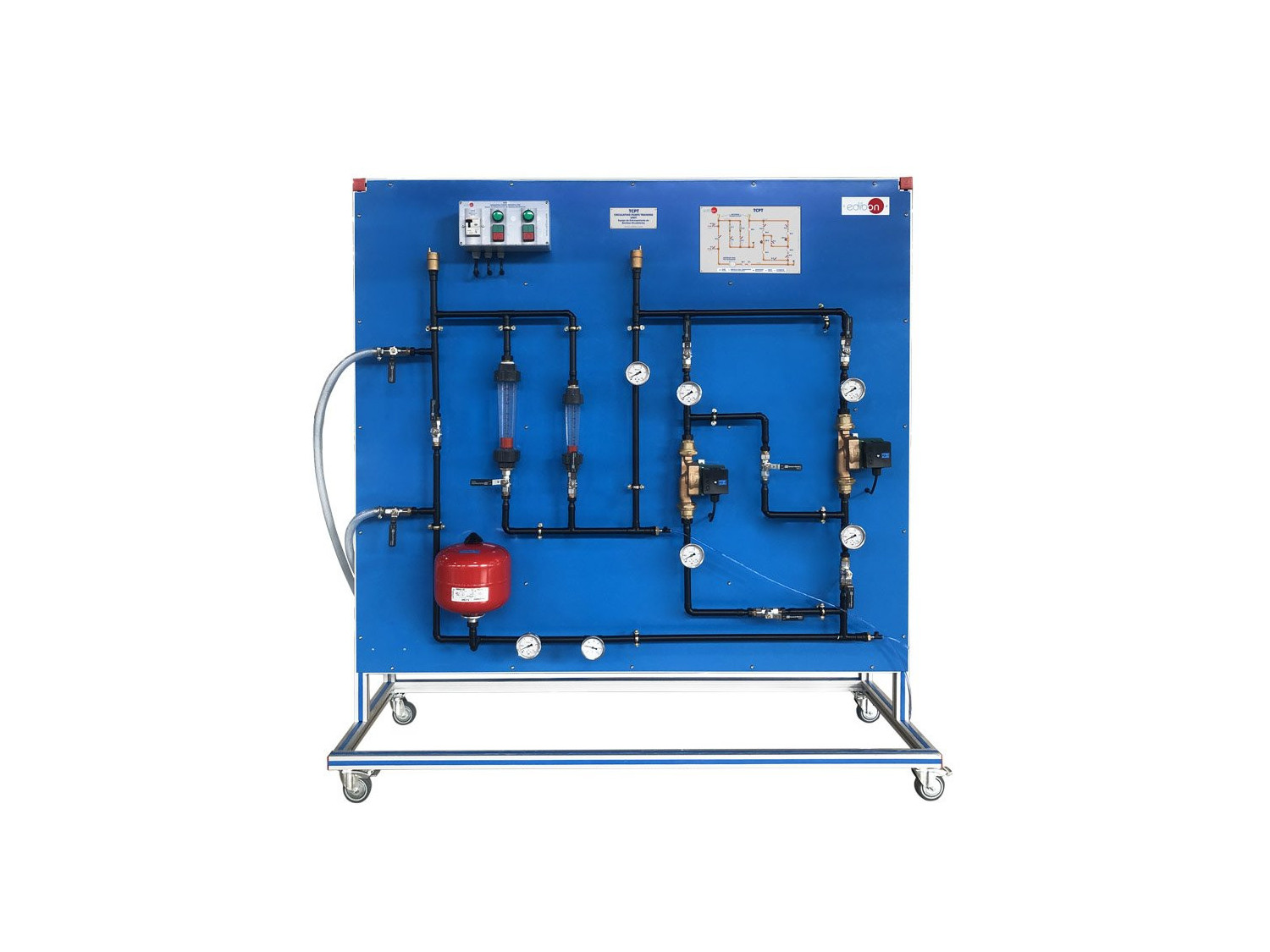

L’unité est constituée d’un circuit fermé comprenant deux pompes de circulation pouvant fonctionner en série ou en parallèle. Cette polyvalence permet aux utilisateurs d’étudier les différences de pression et de débit générées dans chaque configuration, ce qui est essentiel pour optimiser la conception et la maintenance des systèmes de chauffage réels. Grâce à la facilité de commutation entre les configurations via des vannes à boisseau sphérique stratégiquement placées, plusieurs expériences peuvent être réalisées rapidement et efficacement.

Le "TCPT" permet également aux utilisateurs d’approfondir des concepts clés tels que la pression, le débit et la stabilité du système. Grâce à des manomètres situés à des points représentatifs du circuit et à des débitmètres qui mesurent avec précision le débit d’eau, il est possible d’observer de première main comment ces paramètres varient à différents points du système. L’unité est équipée d’un vase d’expansion, essentiel pour maintenir une pression constante, garantissant ainsi un fonctionnement sûr et efficace du système.

Les pompes de circulation sont le coeur du système, elles font circuler l’eau dans le circuit. Selon qu’elles sont connectées en série ou en parallèle, les utilisateurs peuvent observer les variations de pression et de débit. Dans la configuration en série, l’eau circule successivement dans les deux pompes, ce qui augmente la pression globale du système, mais maintient le même débit. Dans la configuration en parallèle, l’eau est divisée et passe simultanément dans les deux pompes, ce qui augmente le débit total, mais maintient la pression constante. Cette possibilité de basculer entre les deux configurations permet d’expérimenter différents paramètres et de comprendre comment le système se comporte dans des situations réelles.

L’unité comprend des vannes à boisseau sphérique qui contrôlent le débit d’eau et permettent de passer facilement d’une configuration à l’autre. L’unité fournit des données précises en temps réel. Des manomètres surveillent la pression à différents points du système, tandis que des débitmètres fournissent une lecture du volume d’eau circulant dans le circuit.
