AFT/P Unité de Friction dans les Tuyaux

8.8.- SYSTÈME DE CANALISATIONE
FLUID FRICTION IN PIPES UNIT - AFT/P

SYSTEMES INNOVANTS

L’Unité de Friction dans les Tuyaux "AFT/P" a pour objectif de déterminer le coefficient de frottement dans les tuyauteries, d’étudier les pertes de charge dans différents types de vannes et différents raccords et de comparer différentes méthodes de mesure de débit.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur

NOUVELLES LIÉES

Setting up at Perenco in Gabon
Setting up at Perenco in Gabon
Today we want to talk to you about the latest installation we have done at Perenco in Gabon. We moved there to install the following units from our Fluid Mechanics area
Lire plus
Setting up at the National University of Technology - NUTECH (Pakistan)
Setting up at the National University of Technology - NUTECH (Pakistan)
The National University of Technology - Pakistan (NUTECH), specifically the Mechanical Engineering Technology Department, installed some of our units so that their students can receive a quality practical education. Specifically, they have acquired our COMPUTER CONTROLLED AERODYNAMIC TUNNEL, 300...
Lire plus
NEW Fluid Mechanics Course
NEW Fluid Mechanics Course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of Fluid Mechanics and learn about #fluids properties. #DiscoverEdibon #Engineering.
Lire plus

Description Générale

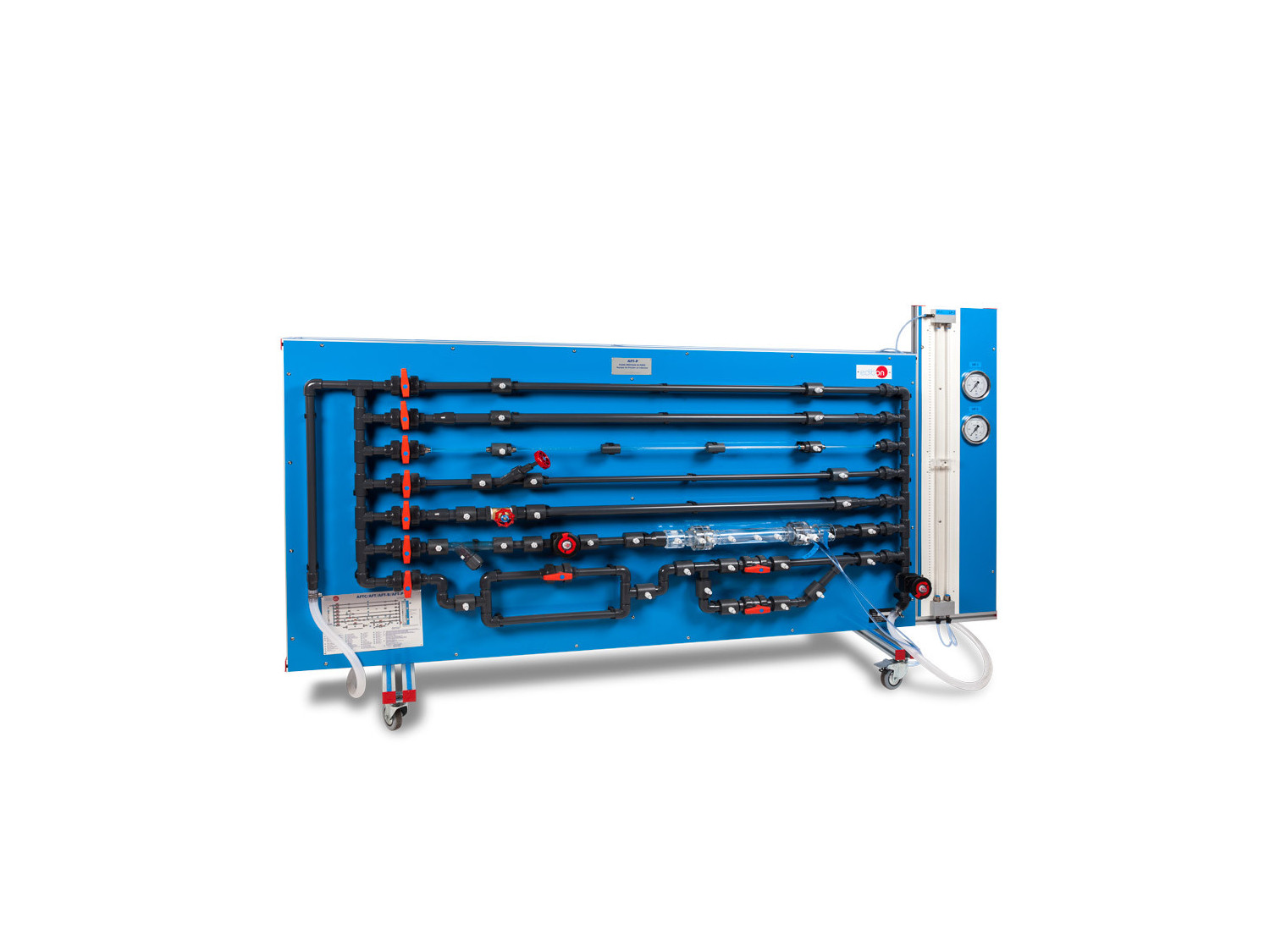

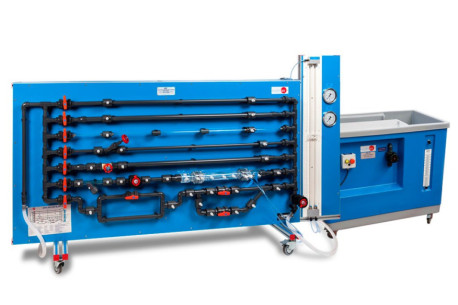

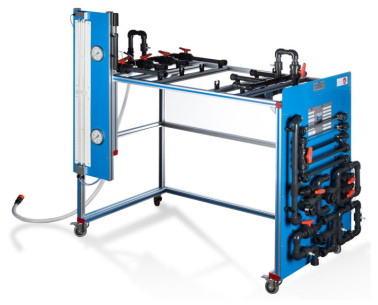

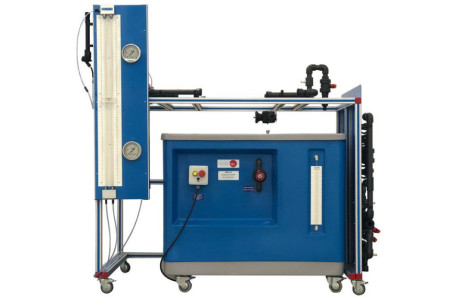

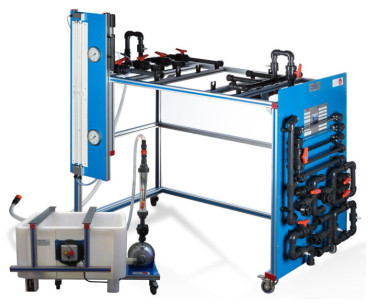

L’Unité de Friction dans les Tuyaux "AFT/P" a pour objectif de déterminer le coefficient de frottement dans les tuyauteries, d’étudier les pertes de charge dans différents types de vannes et différents raccords et de comparer différentes méthodes de mesure de débit.

Cette unité contient cinq sections de tuyau droites faites de différents matériaux et avec différents diamètres et rugosités. De plus, une large gamme d’accessoires est incluse pour l’étude des pertes dans les conduites droites, plusieurs types de vannes, raccords de tuyauterie, etc.

Les différents tronçons de tuyauterie, vannes et raccords de tuyauterie comportent plusieurs points de mesure de pression avec raccords rapides.

L’unité comprend deux tubes manométriques à eau, deux manomètres Bourdon et un débitmètre.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Détermination de la perte de pression due au frottement dans des tuyaux de différents matériaux et de différents diamètres et rugosités.
  2. Etude de l’influence du diamètre sur la perte de charge due au frottement dans les conduites rugueuses et lisses.
  3. Etude de l’influence de la rugosité sur la perte de charge.
  4. Détermination du coefficient de frottement dans des tuyaux de différents diamètres et rugosités.
  5. Etude de l’influence du diamètre sur le coefficient de frottement dans les conduites rugueuses et lisses.
  6. Comparaison du coefficient de frottement dans les tuyaux lisses et rugueux.
  7. Détermination et comparaison des pertes de charge dans différents types de vannes (vanne à siège incliné, vanne à guillotine, vanne à membrane, vanne à boisseau sphérique).
  8. Détermination et comparaison des pertes de charge dans différents raccords (filtre en ligne, coudes, rétrécissement, élargissement progressif, etc.).
  9. Mesure du débit avec le tube de Venturi et le tube de Pitot.
  10. Détermination et comparaison du coefficient de décharge déterminé dans le tube de Venturi et le tube de Pitot.

UNITÉS SIMILAIRES DISPONIBLES
