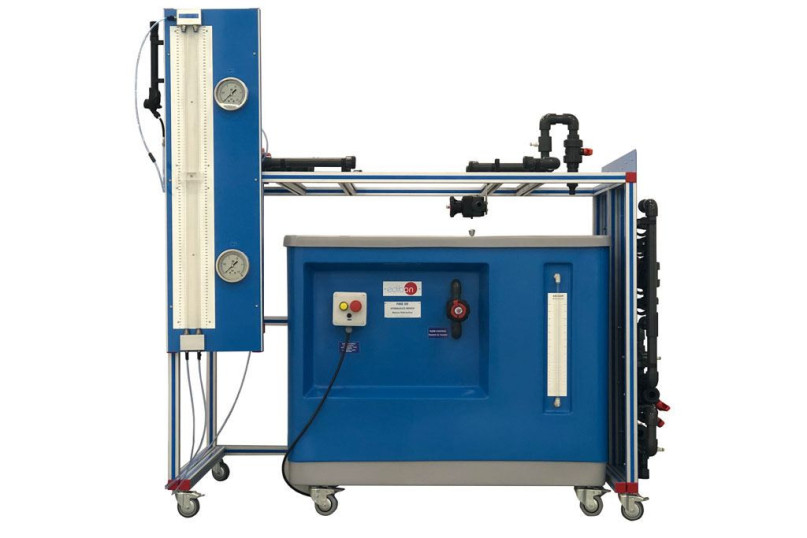

L'Unité de Mailles dans les Tuyaux, avec Banc Hydraulique (FME00), "AMT", se compose d'un réseau de tuyaux, d'un panneau latéral où se trouvent tous les éléments à tester et d'un banc hydraulique, qui contient tous les éléments et accessoires nécessaires au fonctionnement autonome de l'unité.

Voir description générale

NOUVELLES LIÉES

Description Générale

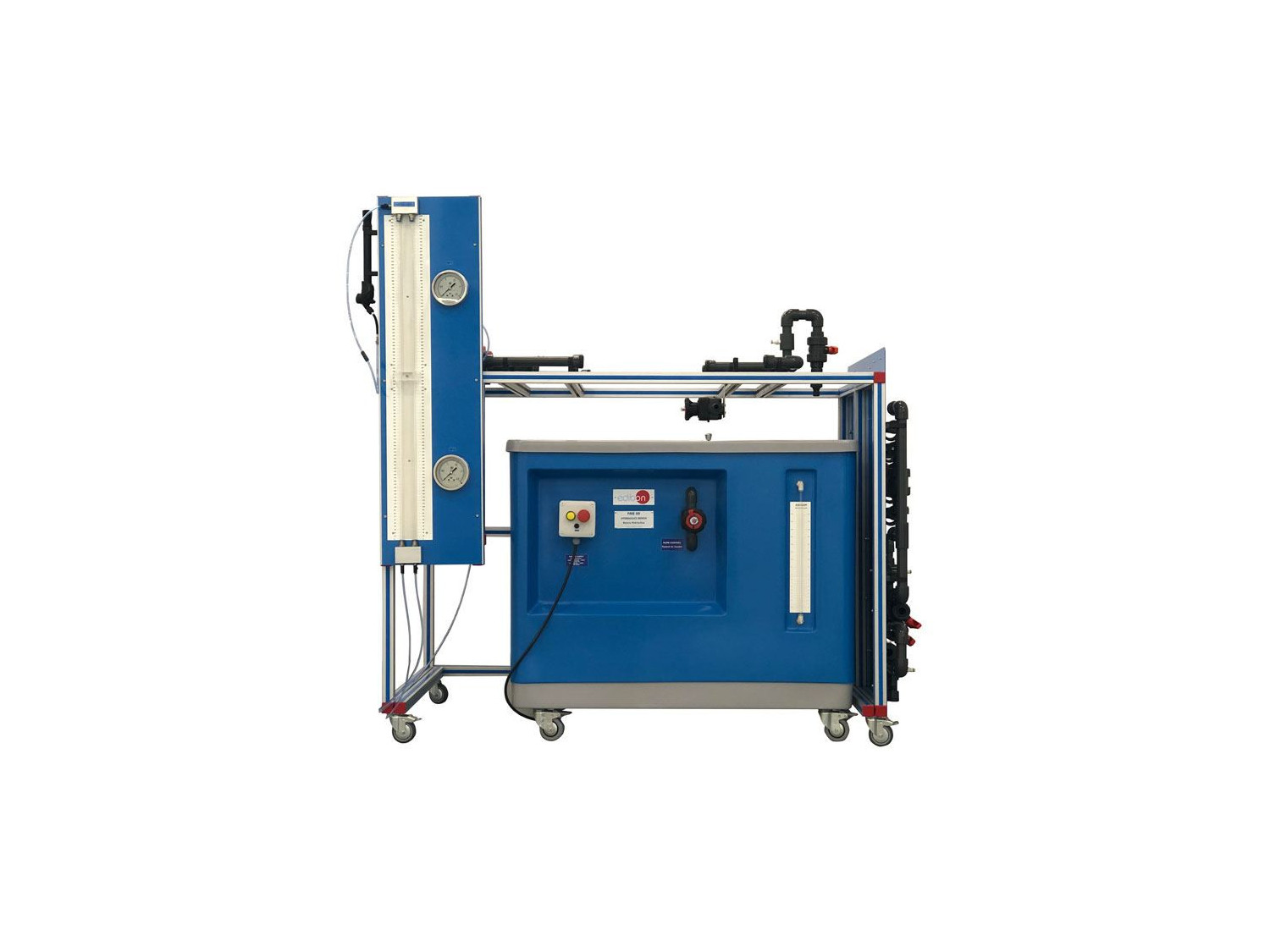

L'Unité de Mailles dans les Tuyaux, avec Banc Hydraulique (FME00), "AMT", se compose d'un réseau de tuyaux, d'un panneau latéral où se trouvent tous les éléments à tester et d'un banc hydraulique, qui contient tous les éléments et accessoires nécessaires au fonctionnement autonome de l'unité.

Les vannes dont certains éléments sont équipés pour former les différents circuits sont des vannes tout/non, nécessaires pour distribuer le flux le long du réseau.

L'unité dispose d'un système de prises de pression antiblocage, situées en amont et en aval de chaque élément à tester. Toutes ces prises de pression ont une connexion rapide et facile aux dispositifs de mesure de la pression de l'unité.

L'unité comprend un Banc Hydraulique (FME00) doté d'un système de mesure volumétrique, constitué d'un réservoir à deux niveaux. Le plus petit est utilisé pour mesurer les faibles débits et le grand, pour mesurer les débits plus élevés. Une jauge, composée d'une échelle et d'un tube transparent, est reliée à un by-pass situé à la base de la cuve. Une jauge, composée d'une échelle et d'un tube transparent, est reliée à une dérivation située à la base du réservoir et donne une mesure instantanée du niveau de l'eau.

Une pompe centrifuge située à l'intérieur du banc hydraulique est utilisée pour ajouter de l'énergie au fluide. Le débit peut être régulé par une vanne de contrôle située sur le banc hydraulique.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Pertes de charge dans un tuyau en PVC.
  2. Pertes de charge dans un tuyau en aluminium.
  3. Pertes de charge dans un tuyau en méthacrylate.
  4. Etude des pertes de charge dans des tuyaux de même matériau.
  5. Etude des pertes de charge en fonction du matériau.
  6. Coefficient de frottement dans un tuyau en PVC.
  7. Coefficient de frottement dans un tuyau en aluminium.
  8. Coefficient de frottement dans un tuyau en méthacrylate.
  9. Etude du coefficient de frottement en fonction du matériau.
  10. Etude du coefficient de frottement en fonction du diamètre.
  11. Configuration d'un réseau parallèle pour des tuyaux de même matériau et de diamètre différent.
  12. Configuration d'un réseau parallèle pour des tuyaux de matériaux différents et de même diamètre.
  13. Configuration d'un réseau en série pour des tuyaux de matériaux différents et de même diamètre.
  14. Configuration d'un réseau en série pour des tuyaux de matériaux différents et de diamètres différents.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Remplissage des manomètres.
