AMTC Unité de Mailles dans les Tuyaux, avec Banc Hydraulique (FME00), Contrôlée par Ordinateur (PC)

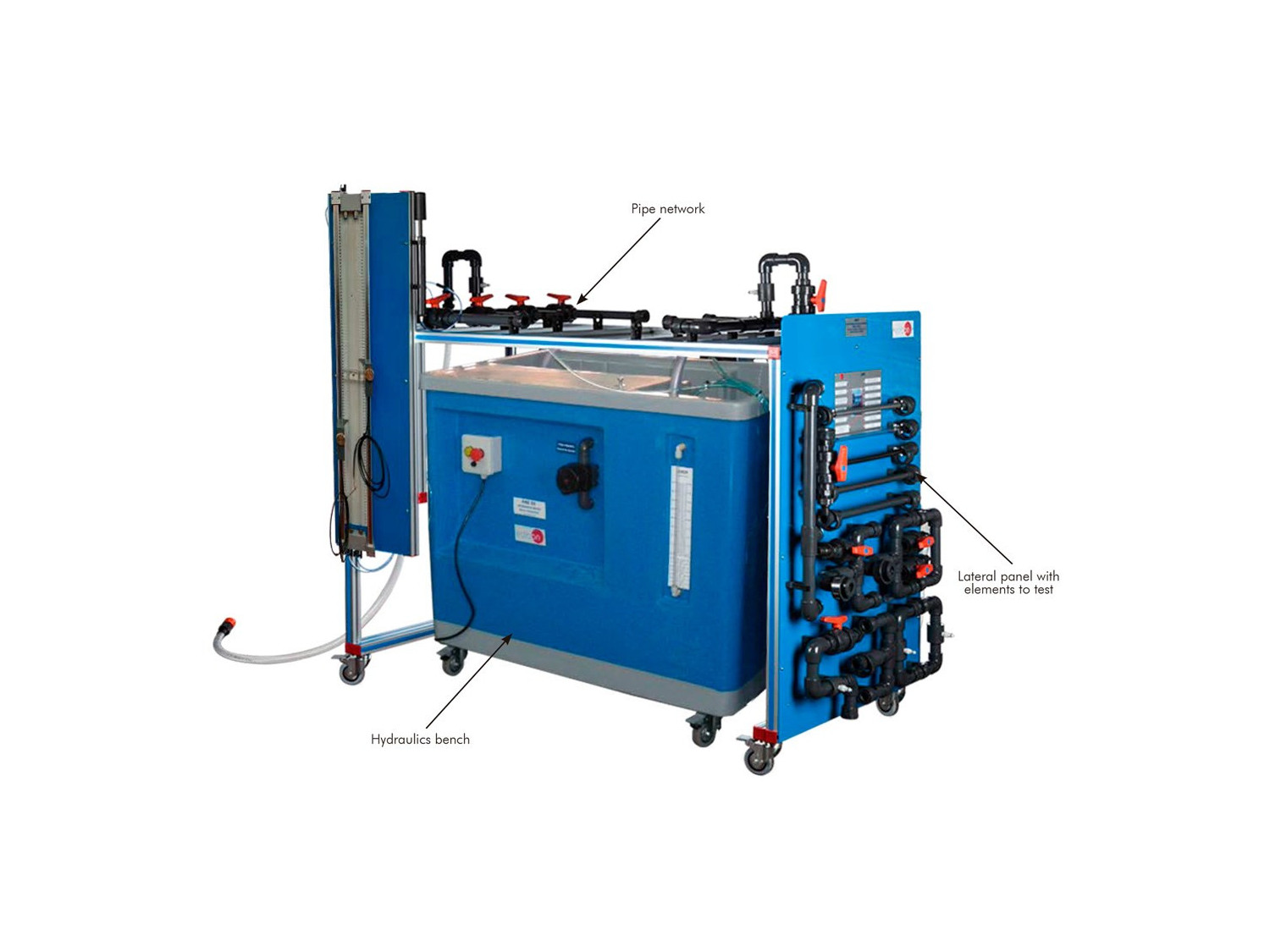

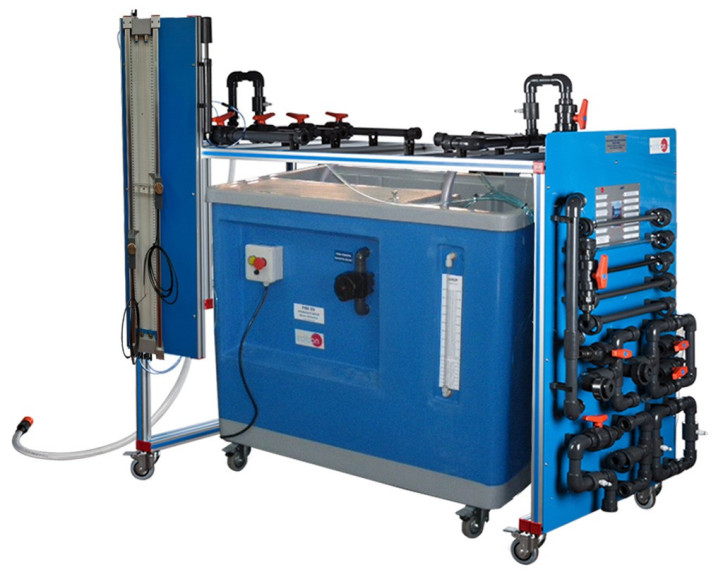

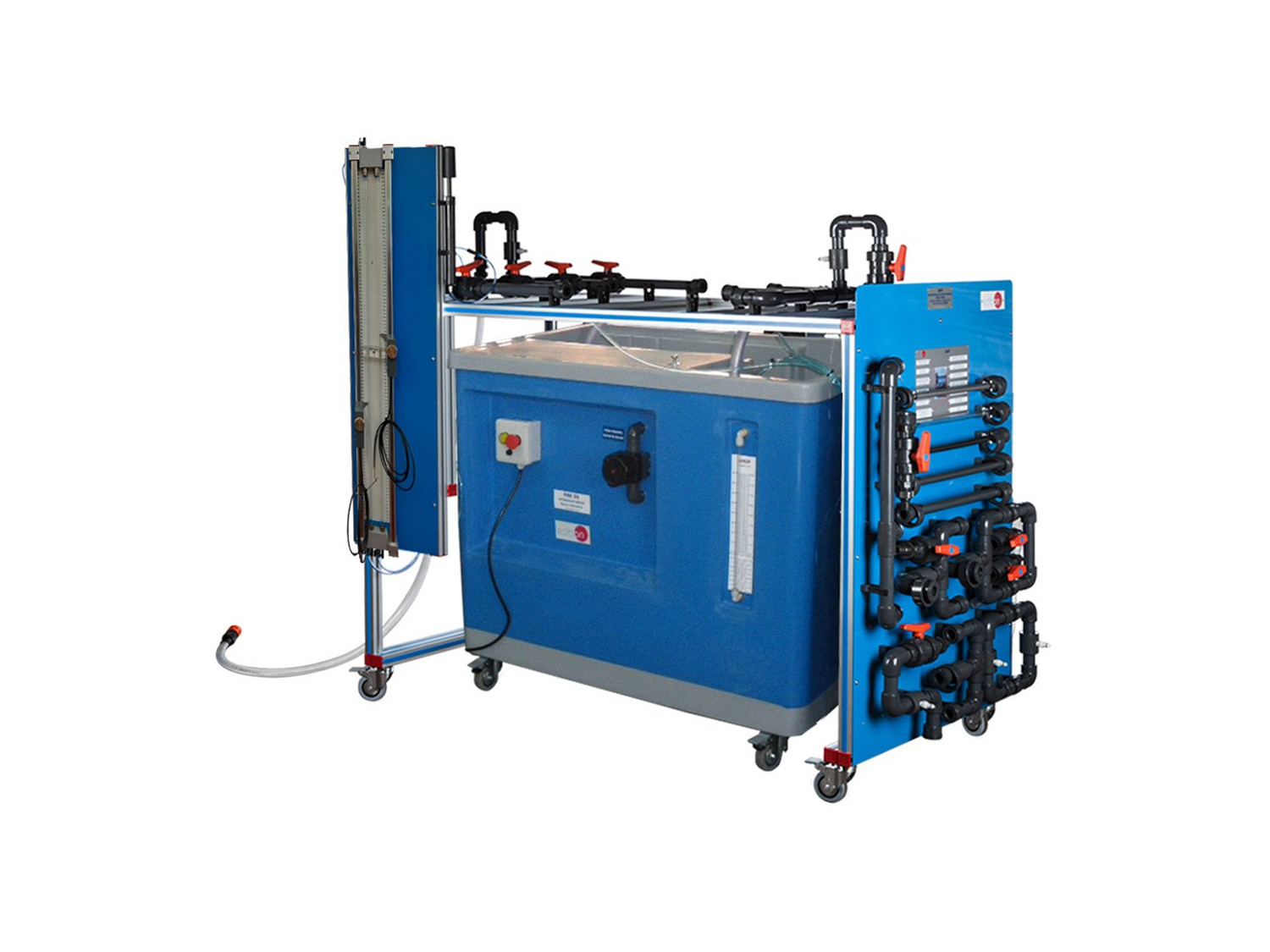

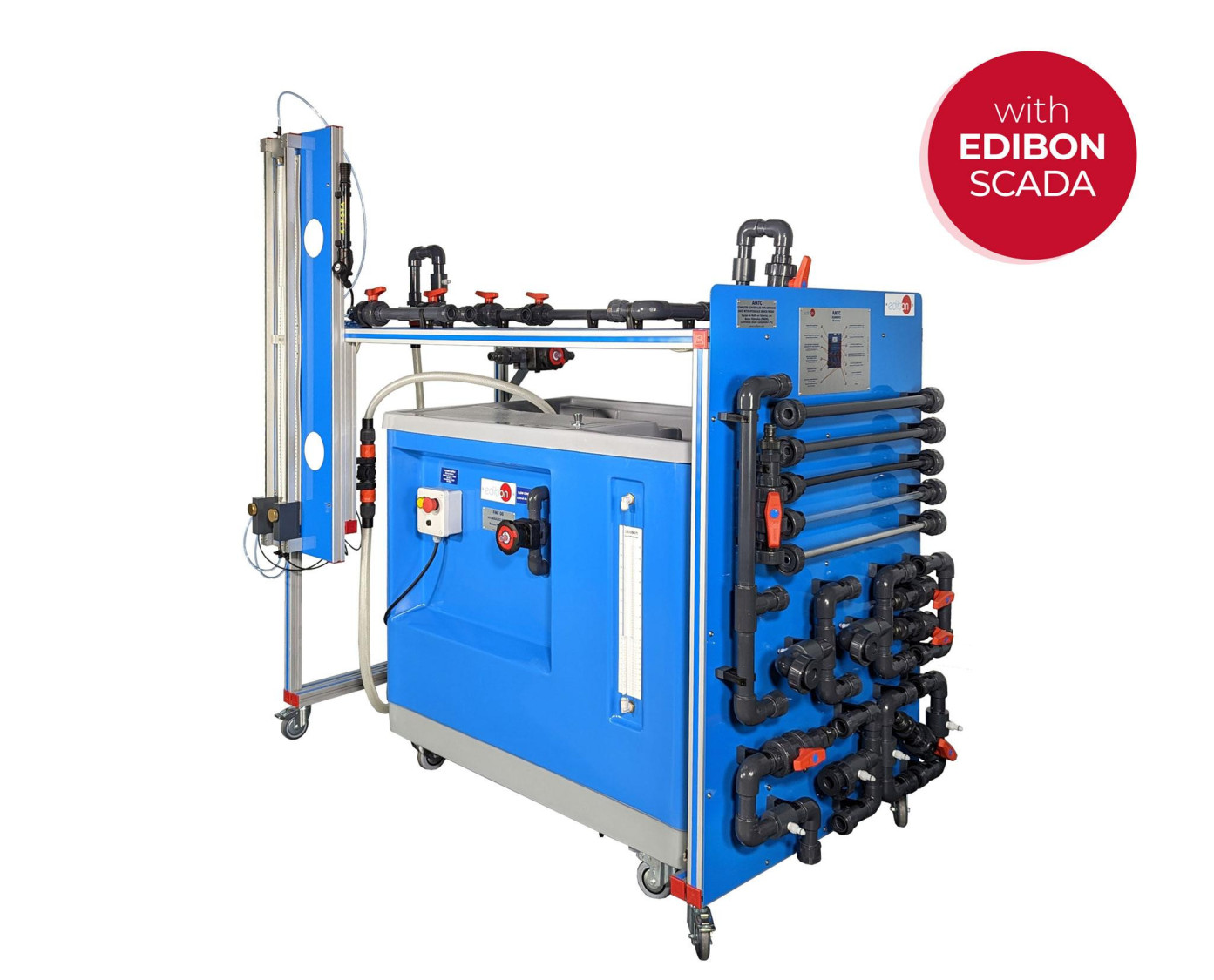

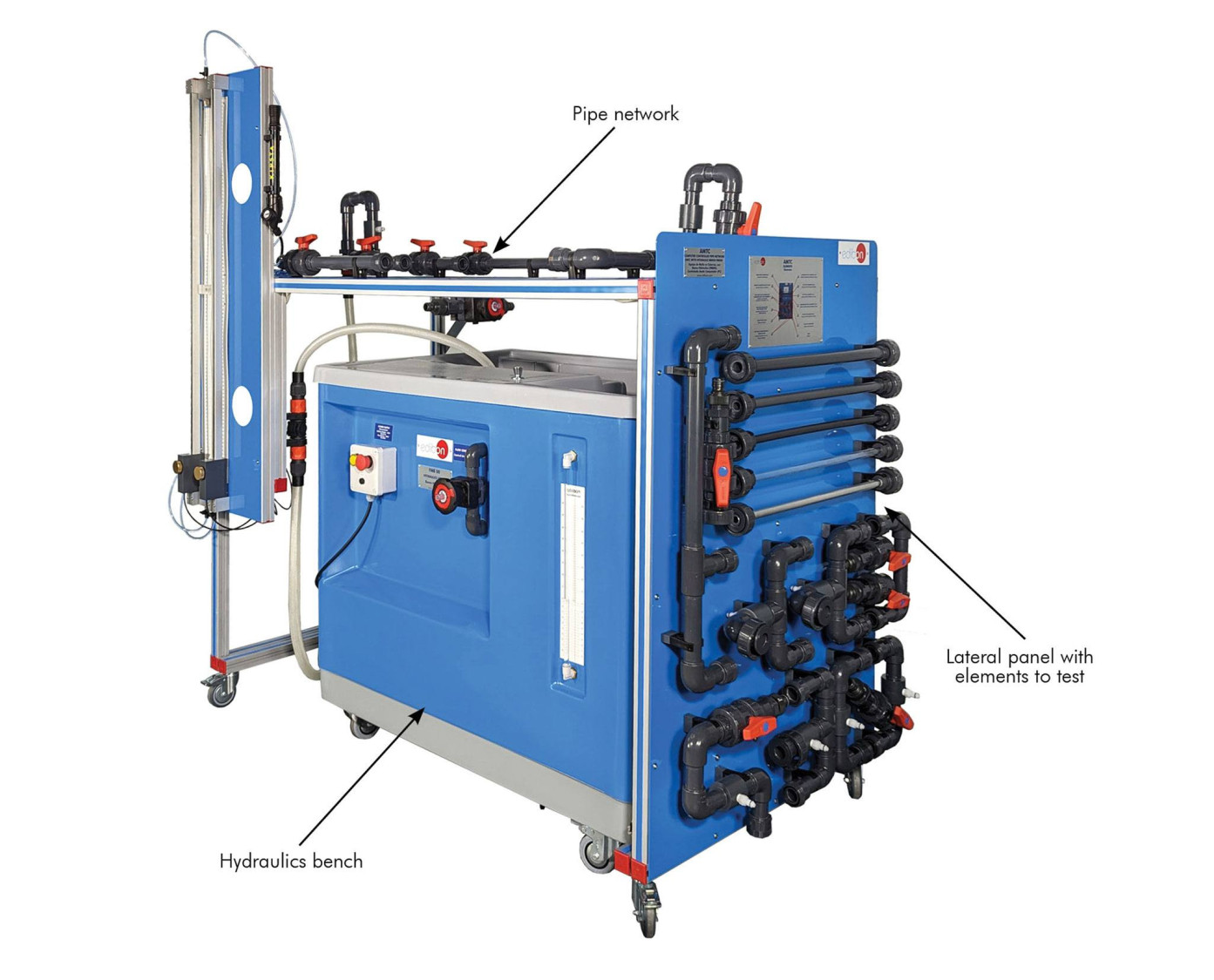

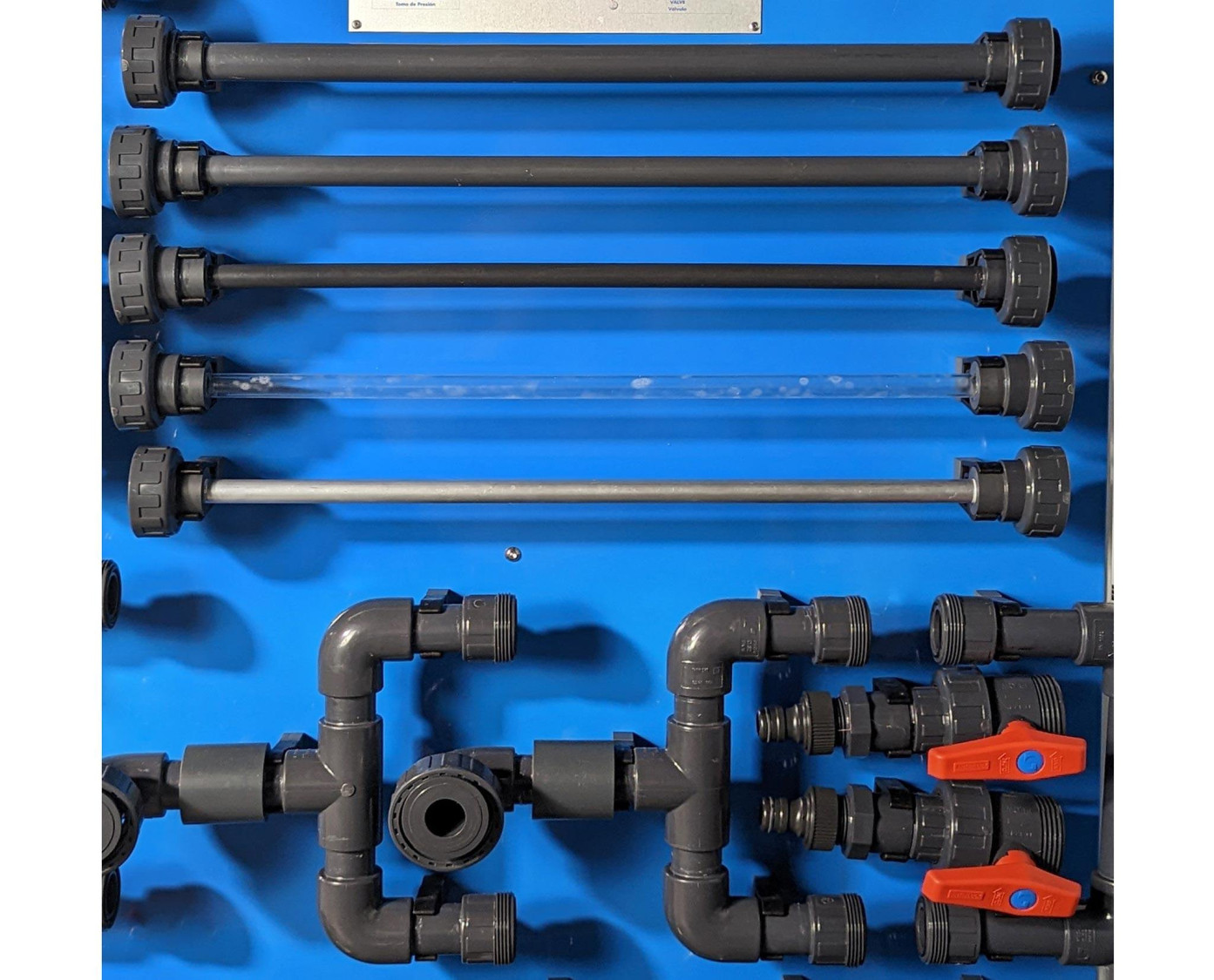

L'Unité de Mailles dans les Tuyaux, avec Banc Hydraulique (FME00), Contrôlée par Ordinateur (PC), "AMTC", se compose d'un réseau de canalisations, d'un panneau latéral où se trouvent tous les éléments à tester et d'un banc hydraulique, qui possède tous les éléments et les accessoires nécessaires au fonctionnement autonome de l'unité.

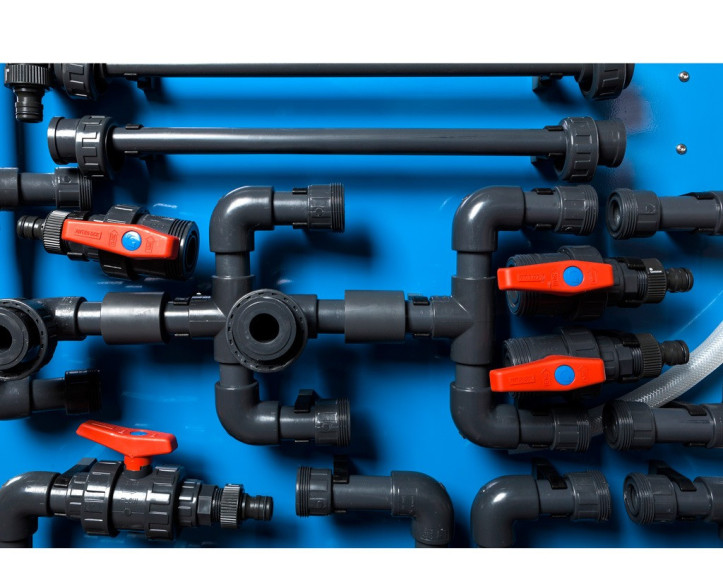

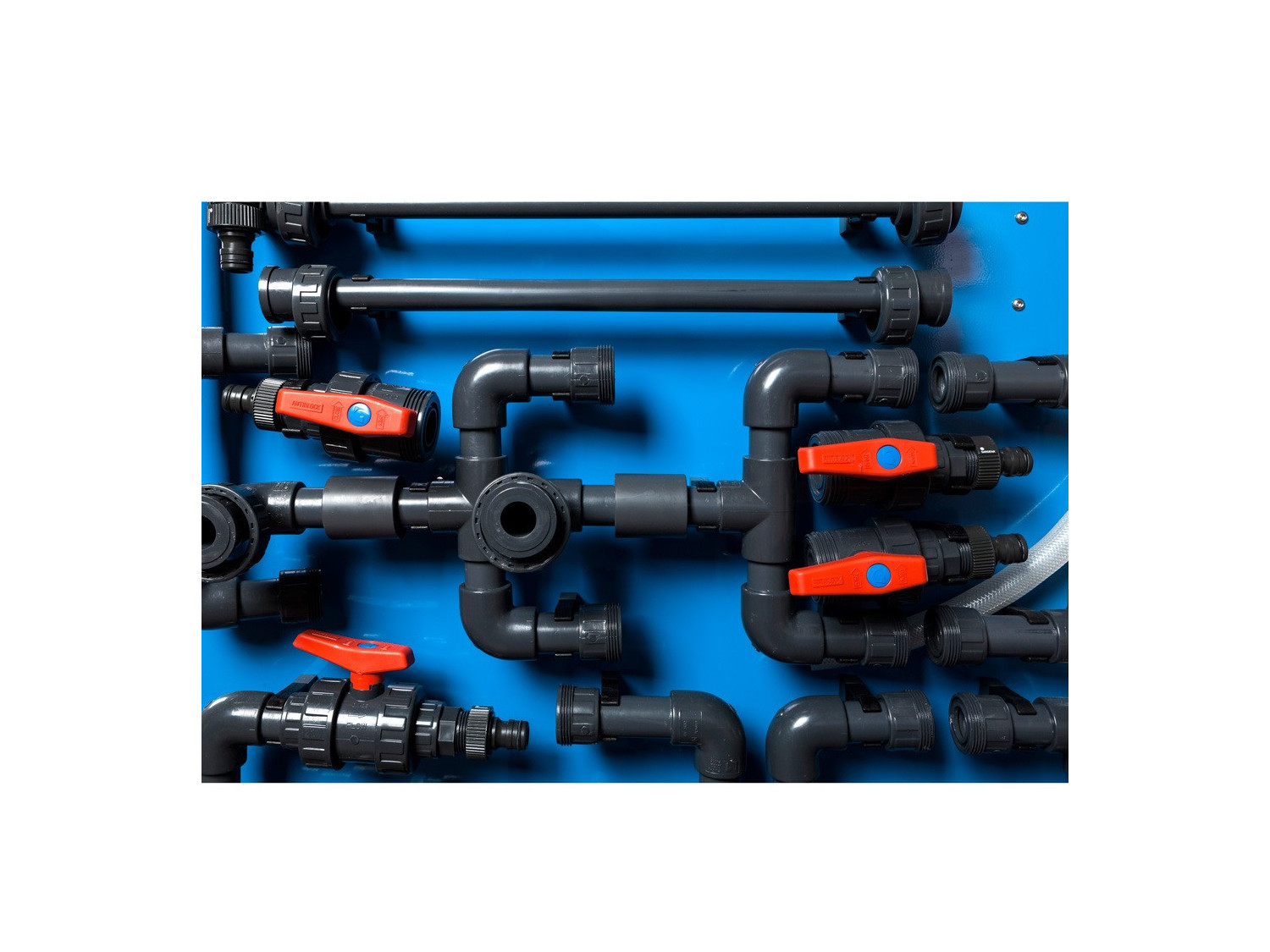

Les vannes dont certains éléments sont équipés pour former les différents circuits sont des vannes tout/non, nécessaires pour distribuer le flux le long du réseau.

L'unité dispose d'un système de prises de pression anti-blocage, situées en amont et en aval de chaque élément qui sera utilisé de chaque élément qui va être testé. Toutes ces prises sont connectées rapidement et facilement aux dispositifs de mesure de pression de l'unité.

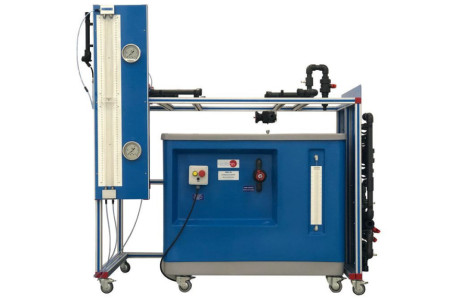

L'unité comprend un Banc Hydraulique (FME00), qui dispose d'un système de mesure volumétrique, composé d'un réservoir à deux niveaux. Le petit est utilisé pour mesurer les faibles débits et le grand pour mesurer les débits plus élevés. Une jauge, composée d'une échelle et d'un tube transparent, est connectée à une dérivation à la base du banc à une dérivation à la base du réservoir et donne une mesure instantanée du niveau d'eau.

Une pompe centrifuge située à l'intérieur du banc hydraulique est utilisée pour ajouter de l'énergie au fluide. Le débit peut être régulé par une vanne de contrôle située sur le banc hydraulique.

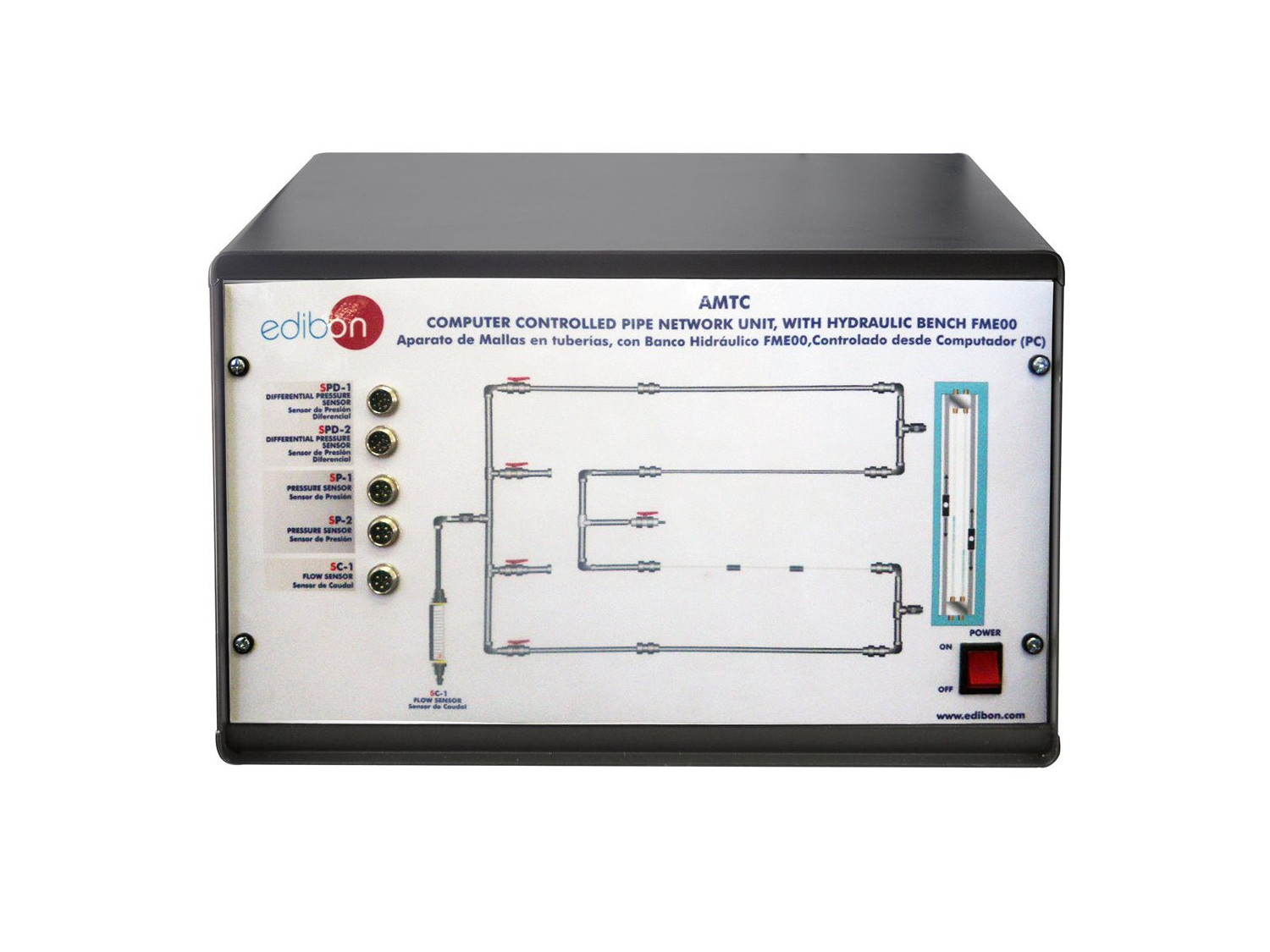

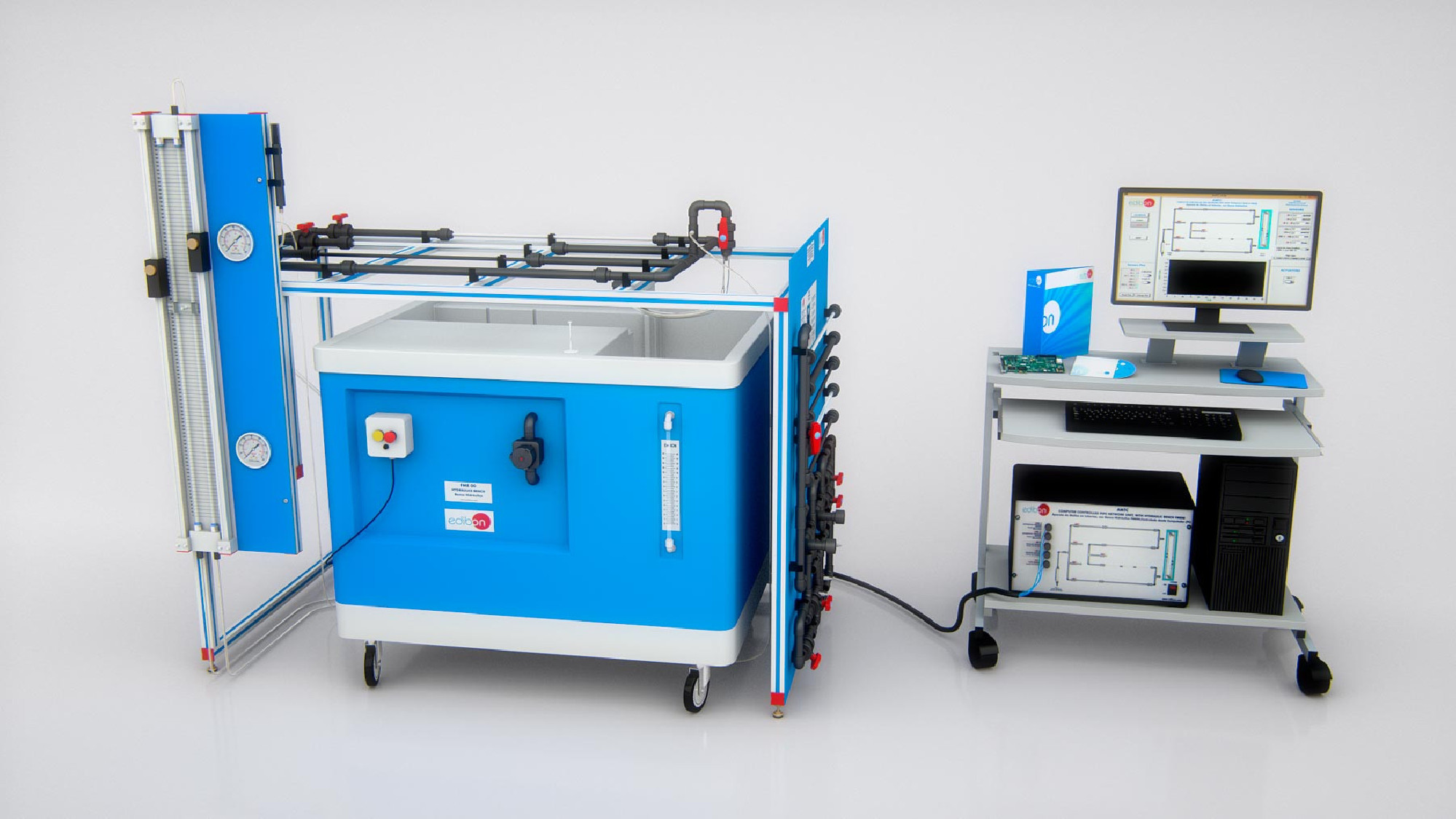

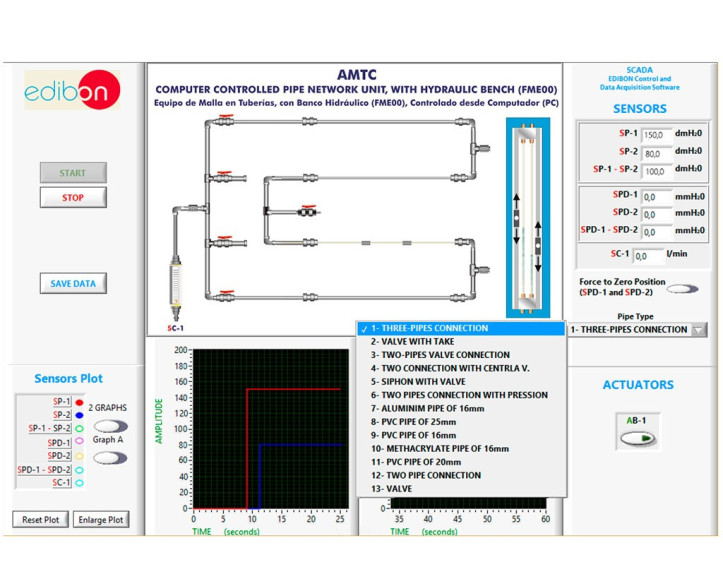

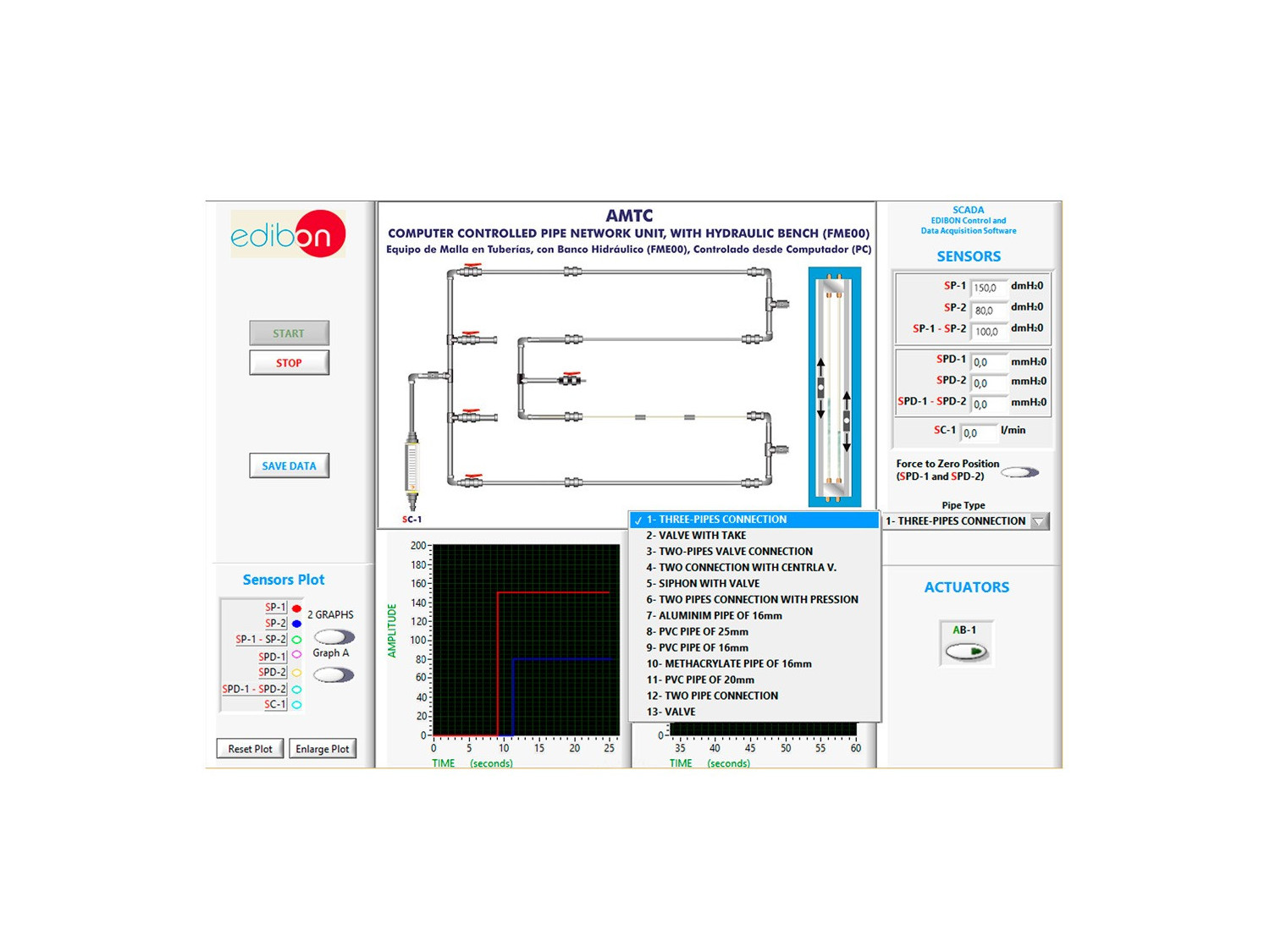

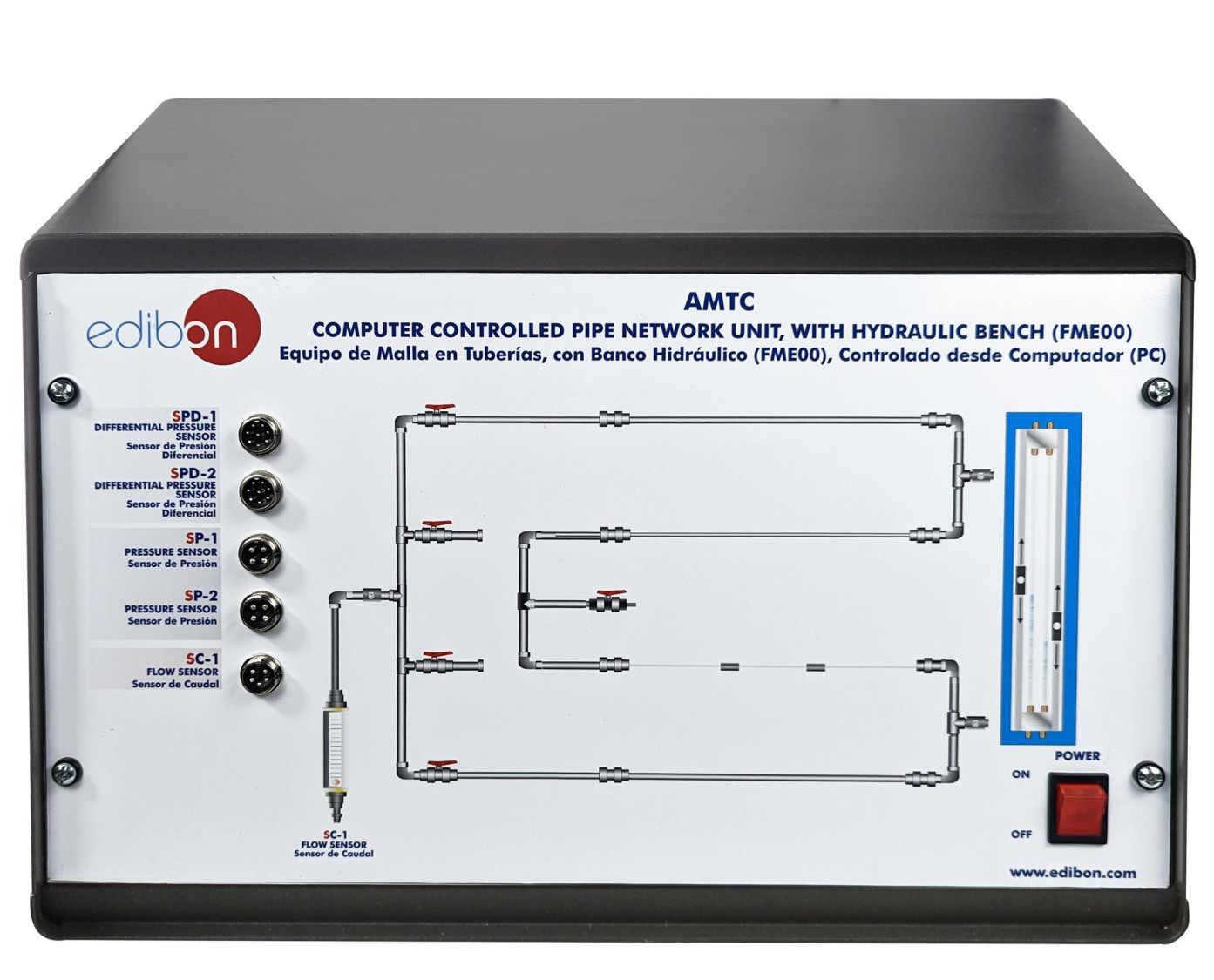

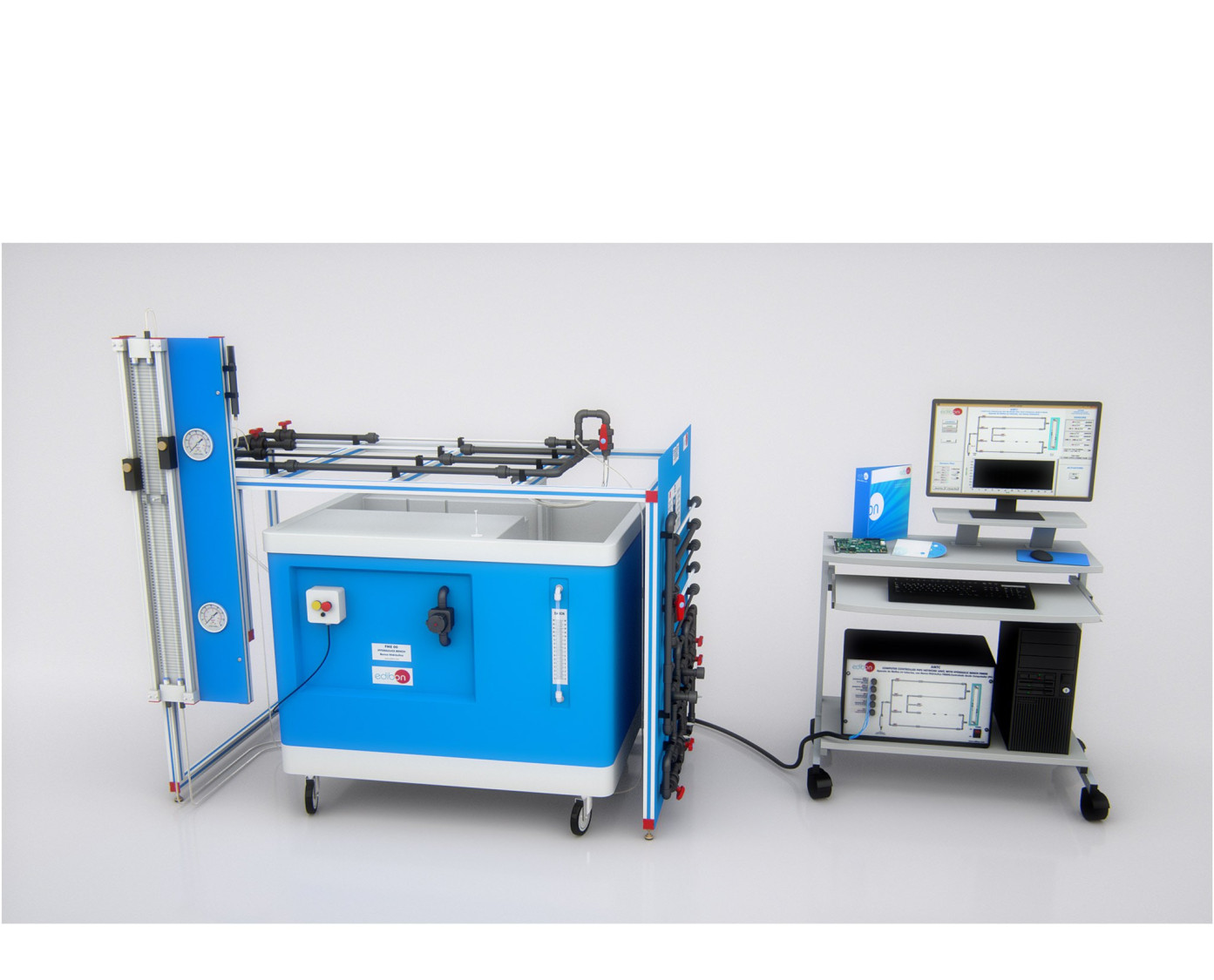

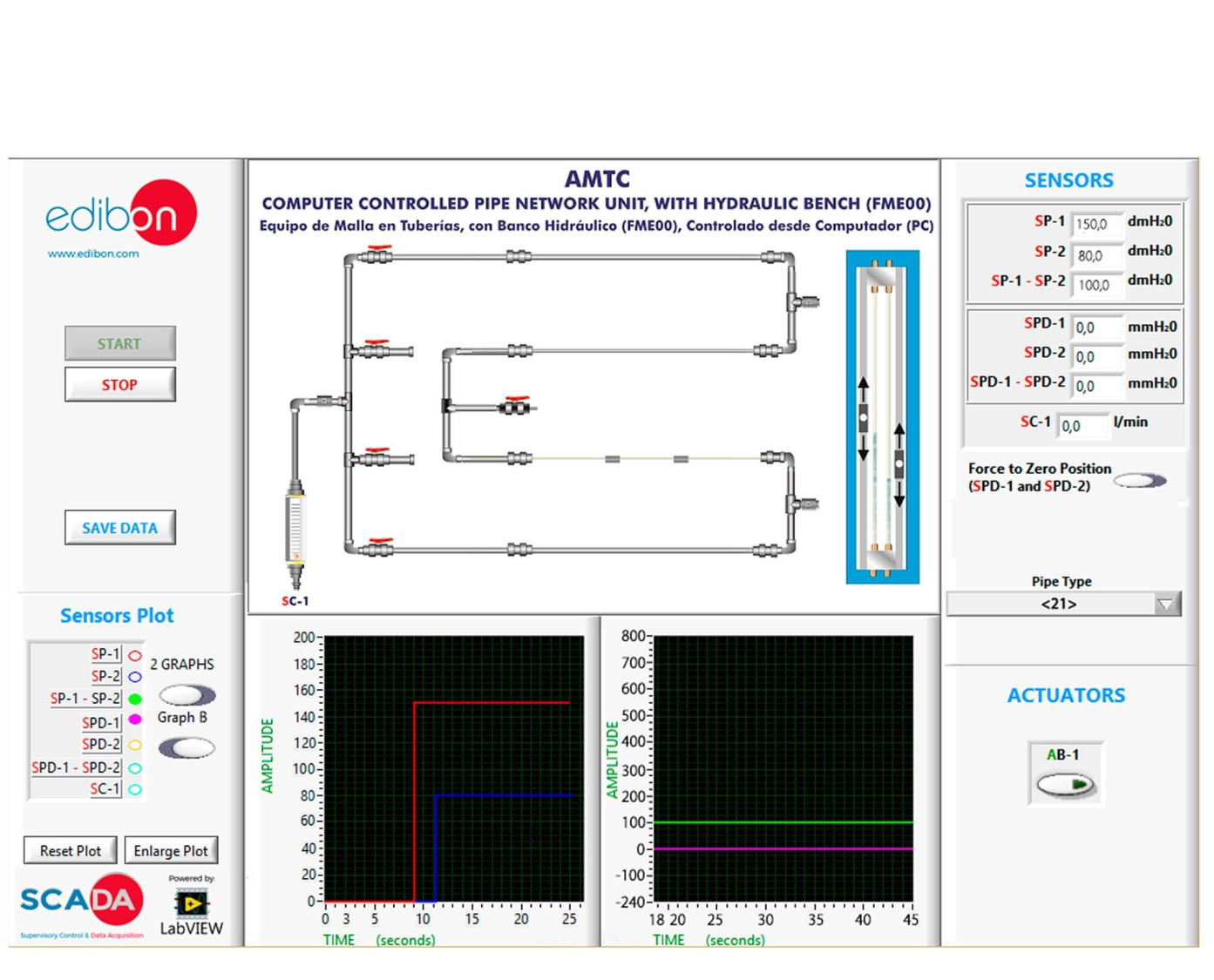

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
