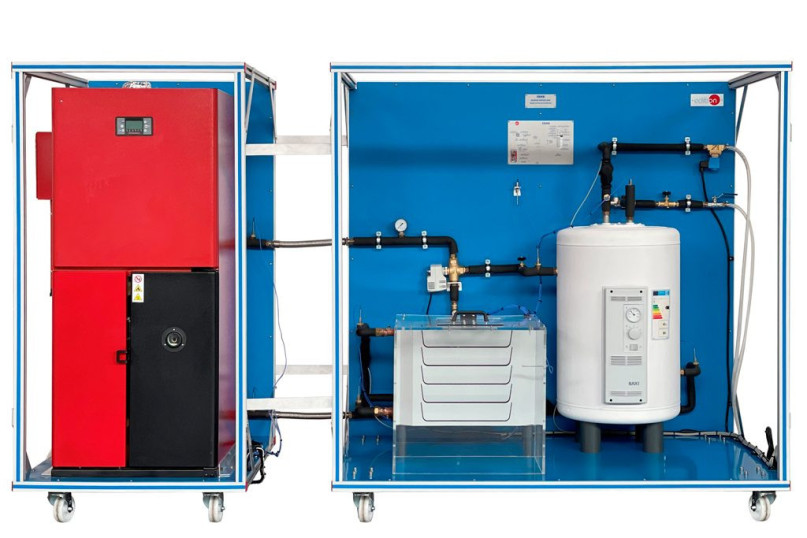

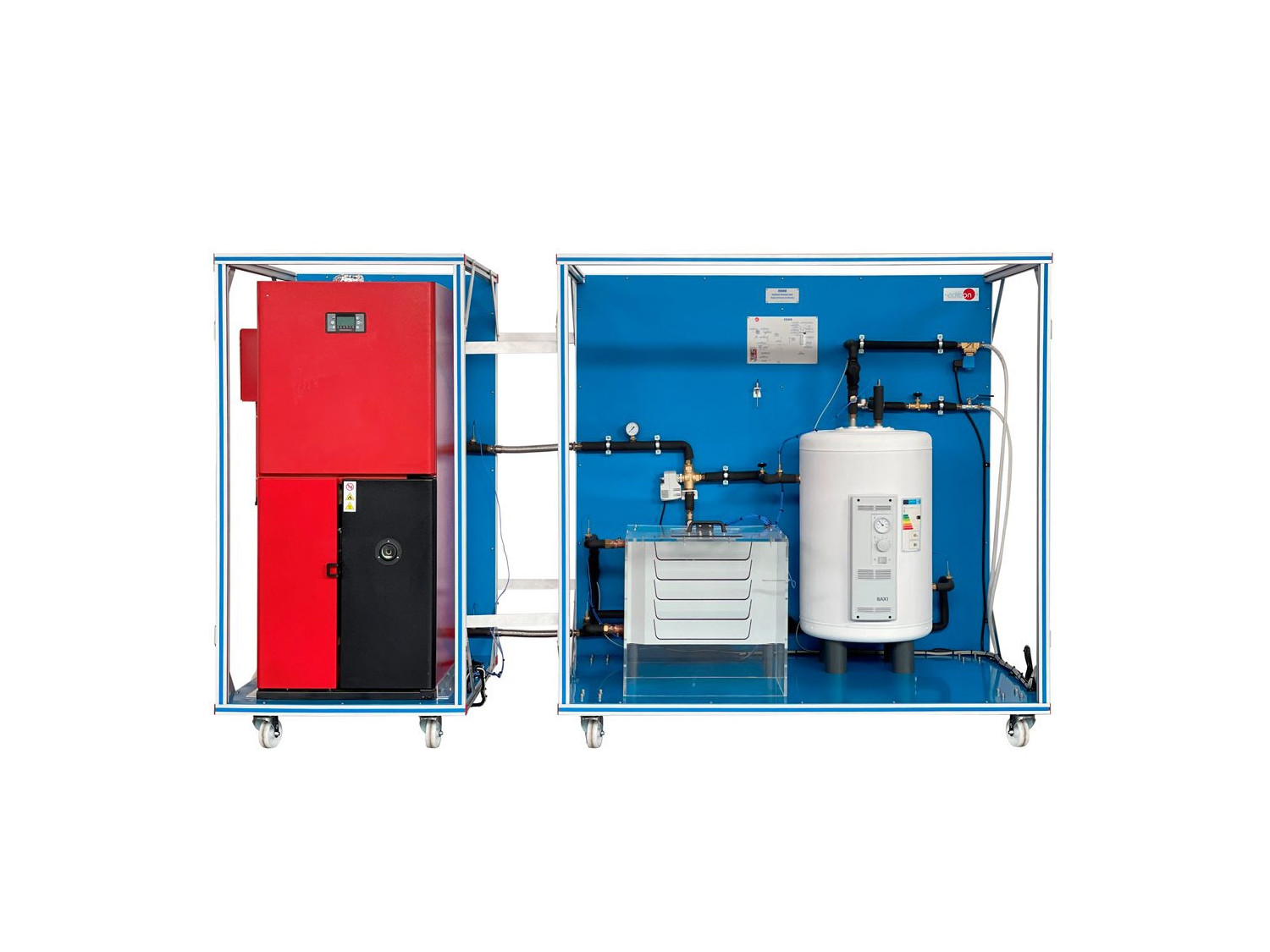

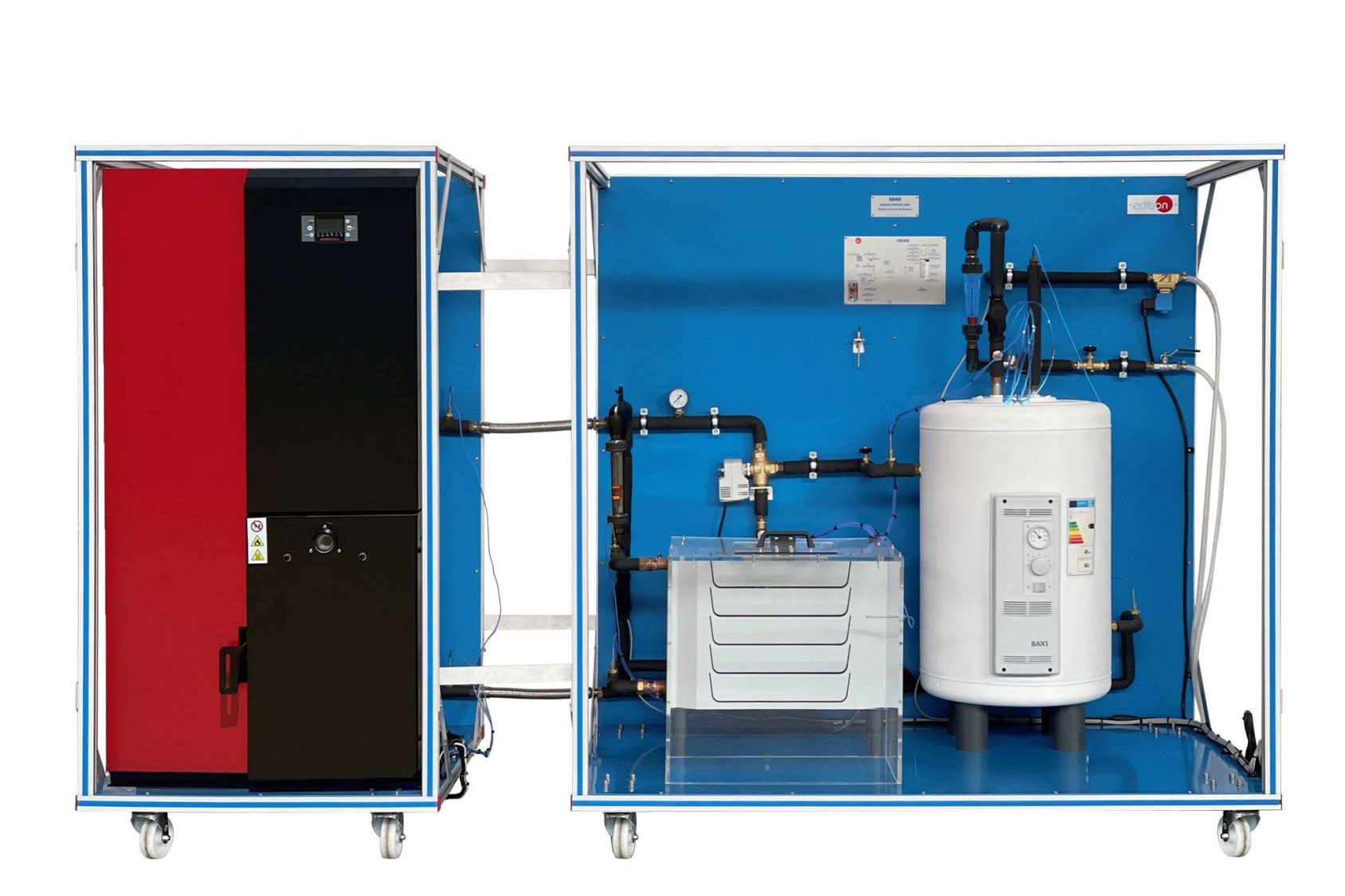

L'élément principal de l'unité est la chaudière à biomasse, qui chauffera l'eau qui circulera à travers les autres composants en transférant sa chaleur.
La chaudière est une chaudière à biomasse de 16 kW qui fonctionne avec des pellets et d'autres combustibles granulés. Le corps de la chaudière est en acier d'une épaisseur de 5 mm qui garantit une longue durée de vie. Elle comprend un brûleur en acier inoxydable haute température avec système autonettoyant, qui permet d'utiliser plusieurs combustibles granulés en plus du Pellet.
La chaudière est dotée de boîtes d'extraction des cendres en outre, elle facilite l'accès aux zones de nettoyage et d'entretien.
La chaudière chauffe l'eau qui est propulsée dans le circuit par une pompe de circulation à console électronique.
L'unité comprend également une électrovanne à trois voies qui distribue l'eau chauffée par la chaudière à biomasse vers deux circuits primaires : l'un vers la double enveloppe du ballon de stockage pour obtenir de l'eau chaude sanitaire et l'autre vers l'aérotherme pour générer du chauffage. Cette vanne, lorsqu'elle est activée, permet le passage de l'eau vers les deux directions. Par contre, lorsqu'elle est désactivée, elle ferme le passage de l'eau vers l'aérotherme et augmente le débit de l'eau vers le ballon d'eau chaude.
La capacité du réservoir de stockage est de 60 l et il est fabriqué en acier inoxydable AISI 316 Ti. Ce matériau a un excellent comportement face à la la corrosion et les hautes températures. Il est doté d'une double enveloppe à travers laquelle circule l'eau préalablement chauffée dans la chaudière, constituant ainsi le circuit primaire. Une électrovanne, située sur la ligne d'arrivée de l'eau sanitaire vers le ballon à chauffer, est ouverte ou fermée selon les besoins.
La partie de l'unité où l'on étudie la génération de chauffage est constituée d'un réchauffeur d'air contrôlé depuis la console électrique, qui se trouve à l'intérieur d'une salle de méthacrylate, permettant à l'étudiant de contrôler le temps nécessaire pour chauffer la boîte à la température désirée.
Le circuit primaire est fermé avec le recyclage de l'eau du circuit qui a déjà donné sa chaleur dans l'accumulateur et de l'eau sortant de l'aérotherme. Les deux lignes sont réunies et entrent à nouveau dans la chaudière, fermant ainsi le circuit primaire.
