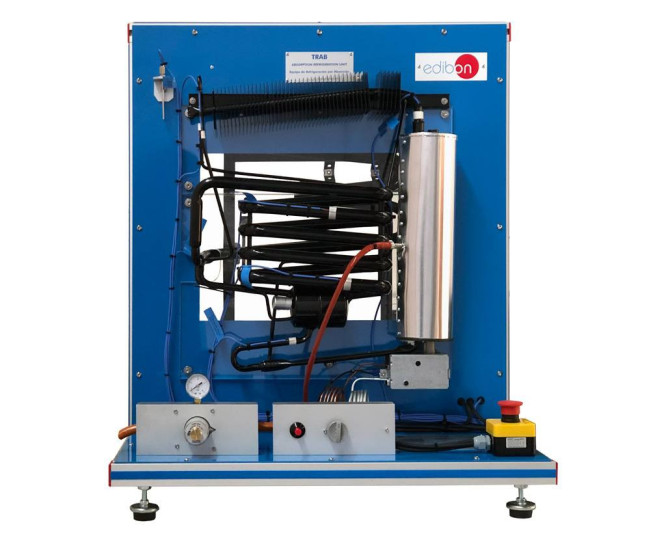

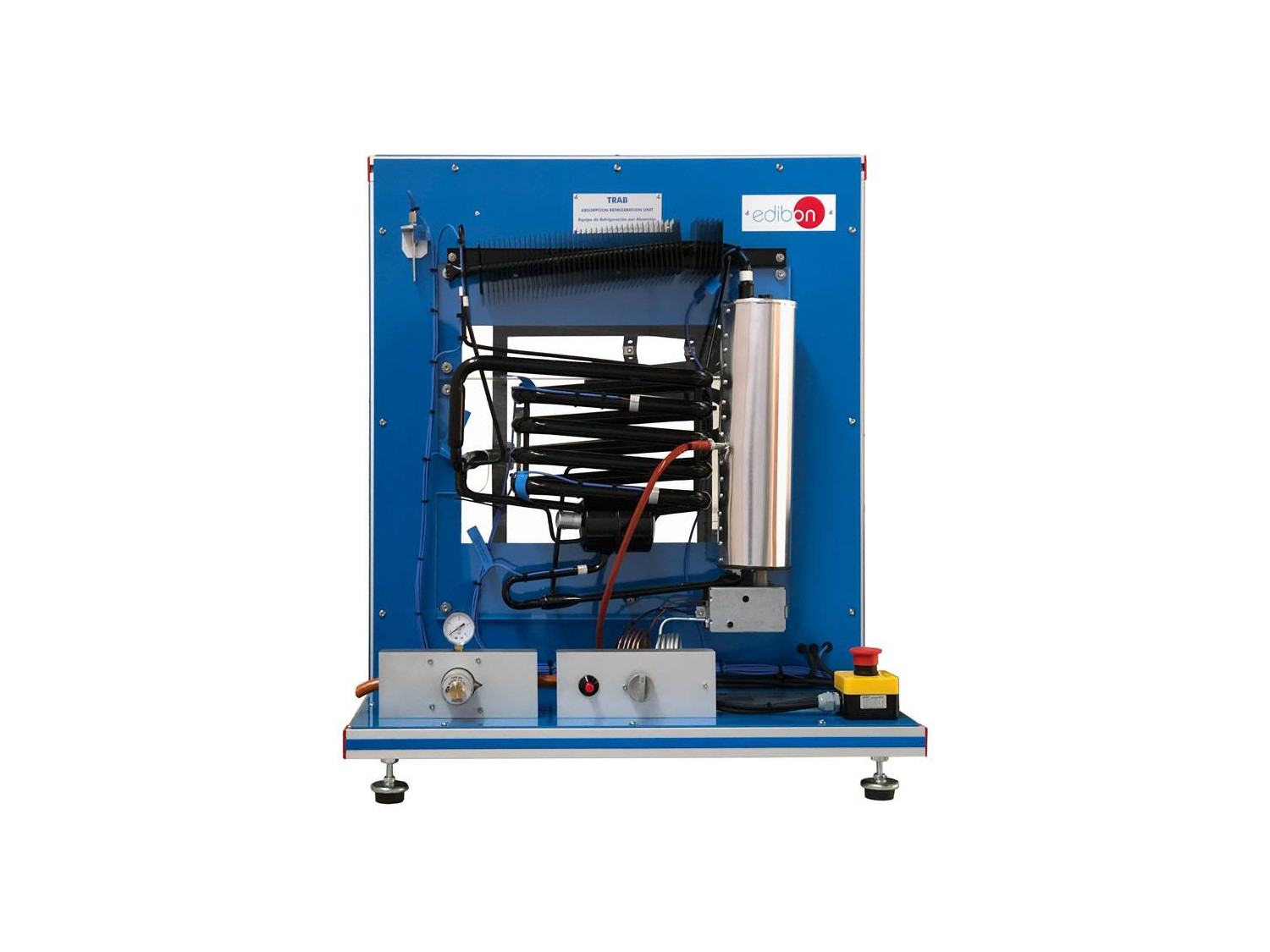

TRAB Unité de réfrigération par absorption

L'Unité de Réfrigération par Absorption, "TRAB", conçu par EDIBON, est une unité de laboratoire complète pour la démonstration de la réfrigération à absorption.

Cet appareil est alimenté par une double source d'énergie (source de chaleur), à savoir du GPL et de l'électricité. Pour travailler avec le GPL, un régulateur de pression est fourni pour adapter le gaz à la pression d'entrée correspondante (30 – 50 mbar).

Le fluide utilisé dans le cycle de réfrigération employé par l'unité "TRAB" est une solution d'eau et d'ammoniac, le réfrigérant étant l'ammoniac et l'eau l'absorbant. Un avantage important est que ces agents utilisés sont totalement inoffensifs pour l'environnement. Le cycle tire parti de la grande affinité de l'ammoniac avec l'eau, et l'ammoniac est utilisé comme agent de refroidissement car il est facilement absorbé par l'eau.

Dans le générateur ou le réchauffeur, c'est là que l'eau et la solution d'ammoniac sont chauffées à l'intérieur à haute pression. L'ébullition permet de séparer, d'une part, la vapeur à forte concentration d'ammoniac, appelée solution concentrée, et, d'autre part, une solution liquide à faible concentration d'ammoniac, appelée solution diluée ou maigre.

La vapeur passe par un condenseur (échangeur à ailettes) où elle est refroidie jusqu'à condensation et amenée à l'état liquide, ce qui réduit sa température.

Cette solution d'ammoniac concentrée entre dans un échangeur de chaleur, où elle est refroidie et où sa pression est réduite, pour entrer dans l'évaporateur. En raison de cette différence de pression, il s'évapore à basse température.

L'unité possède un réservoir pour l'absorbeur, où coexistent la solution liquide riche en ammoniac formée dans l'absorbeur et la vapeur d'ammoniac provenant de l'évaporateur.

L'absorbeur permet d'obtenir une basse pression dans l'évaporateur, de sorte que le réfrigérant (ammoniac) bout à une température plus basse, en prélevant la chaleur nécessaire à l'eau, ce qui réduit sa température.

Dans le générateur, la solution liquide riche en ammoniac provenant de l'absorbeur est chauffée afin de séparer les vapeurs d'ammoniac pur et l'eau (absorbeur). Les vapeurs d'ammoniac sont dirigées vers le condenseur et la mauvaise solution va vers l'absorbeur où la vapeur d'ammoniac est à nouveau absorbée.
