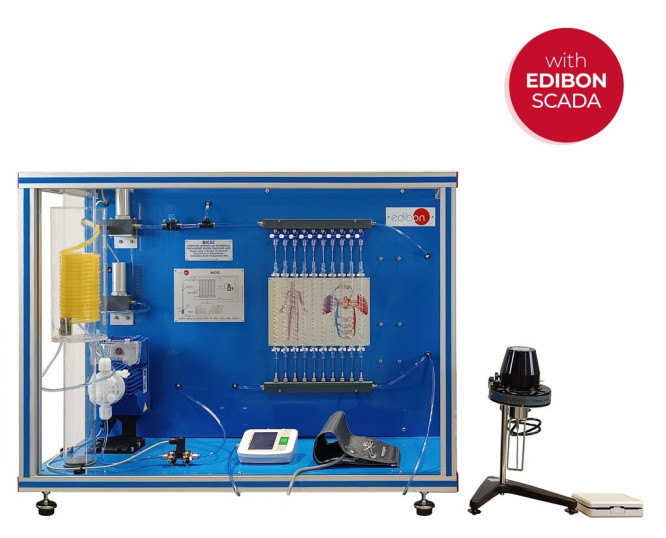

BICSC Unité de Système Circulatoire Biomédical, Contrôlée par Ordinateur (PC)

L'Unité pour l'Étude du Système Circulaire en Biomédicine, Contrôlée par Ordinateur (PC), " BICSC ", permet aux étudiants d'apprendre à interpréter les résultats obtenus par le viscosimètre et les capteurs de pression, et de les appliquer au diagnostic des problèmes circulatoires.

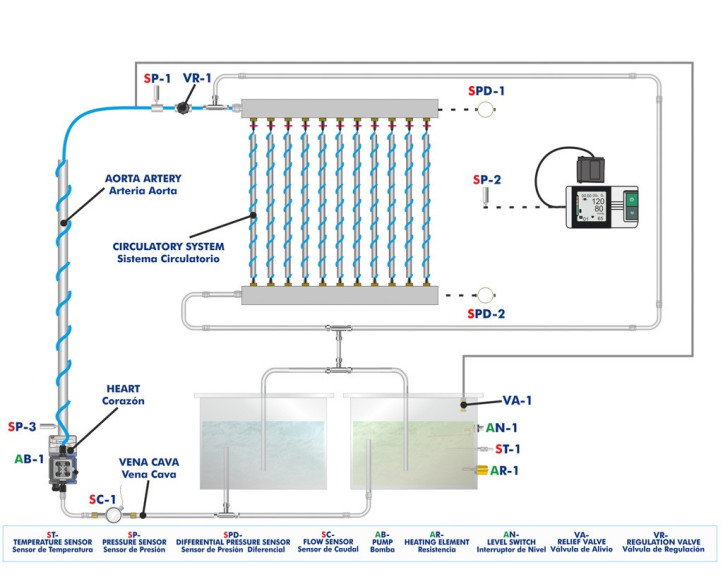

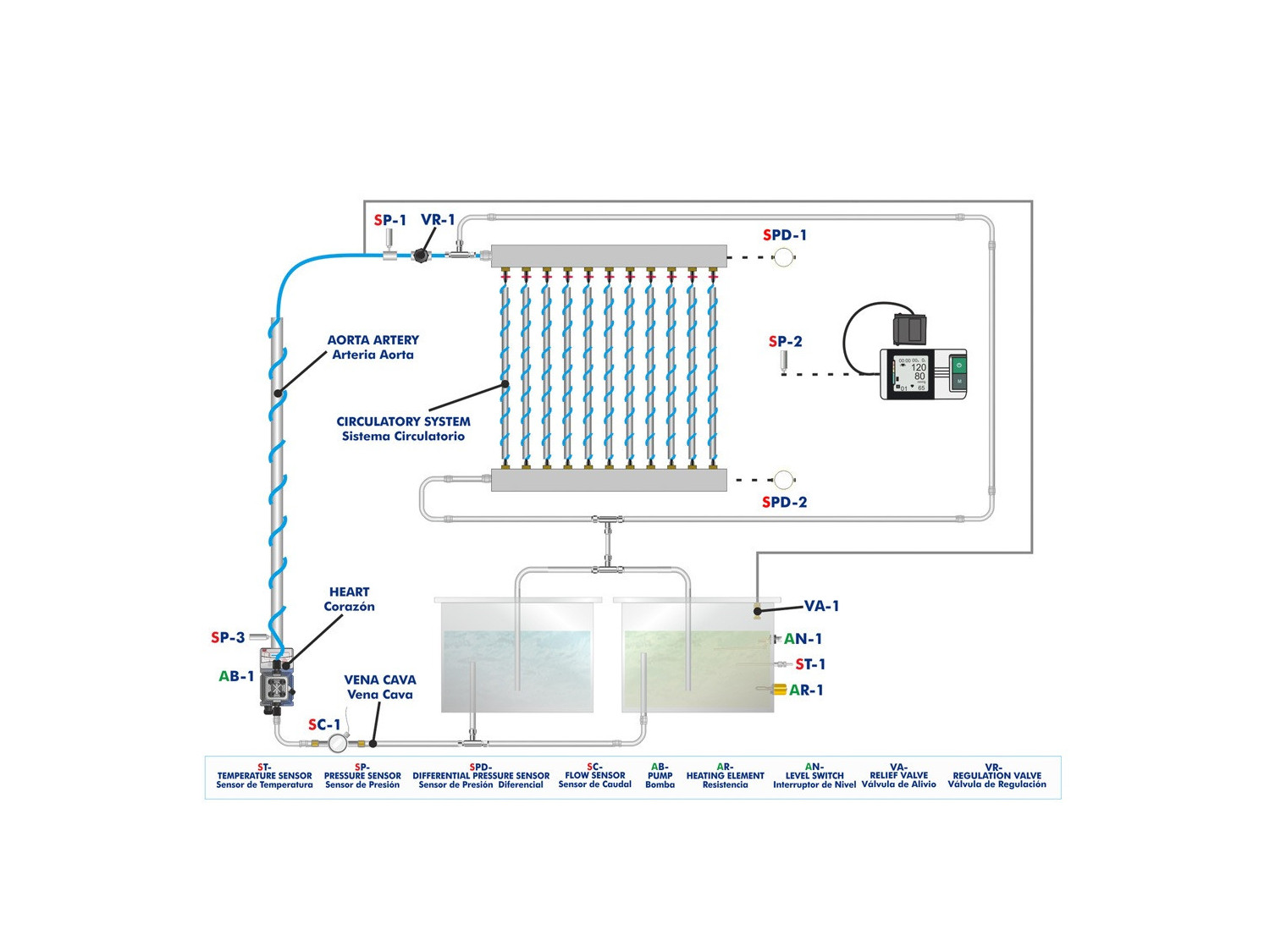

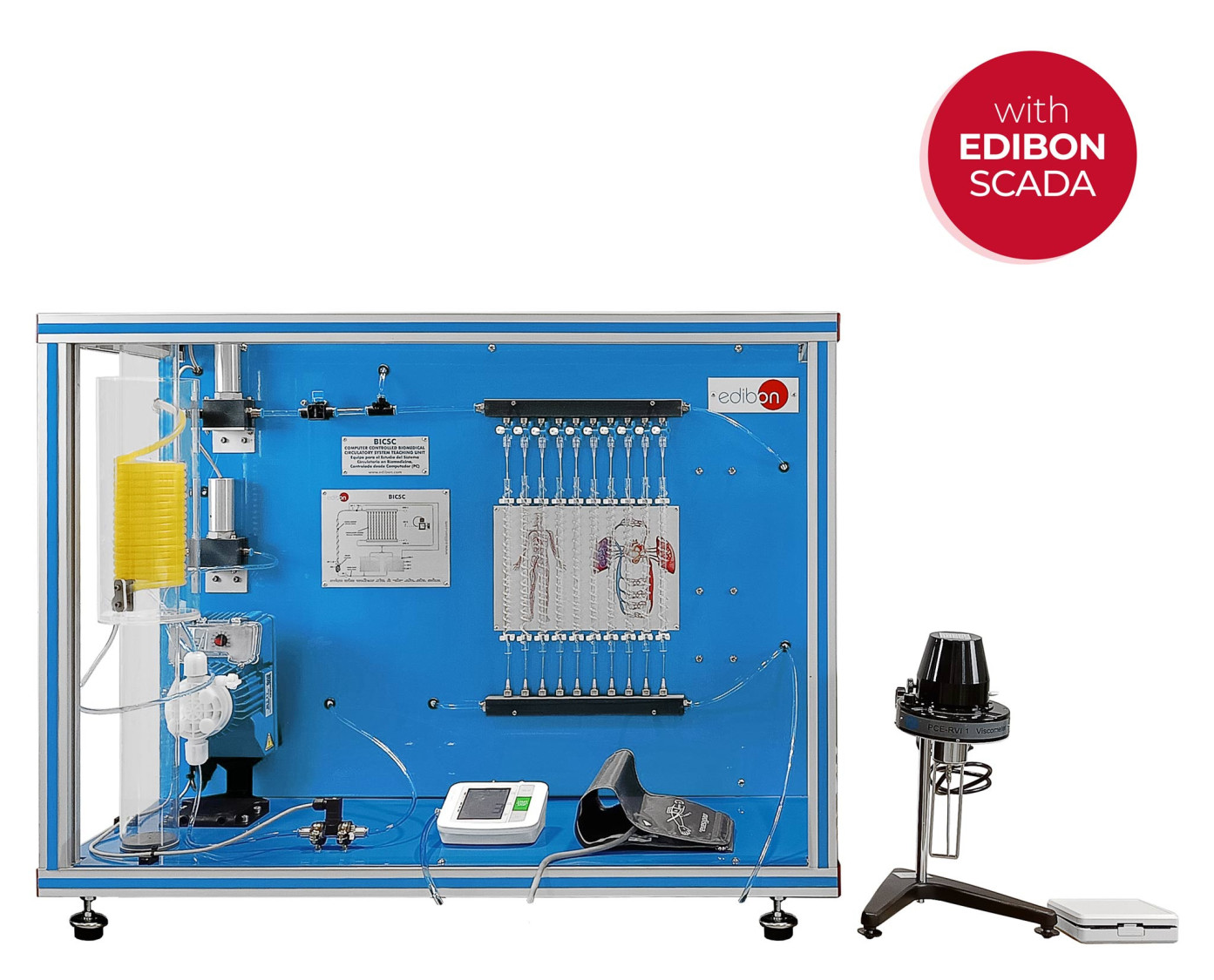

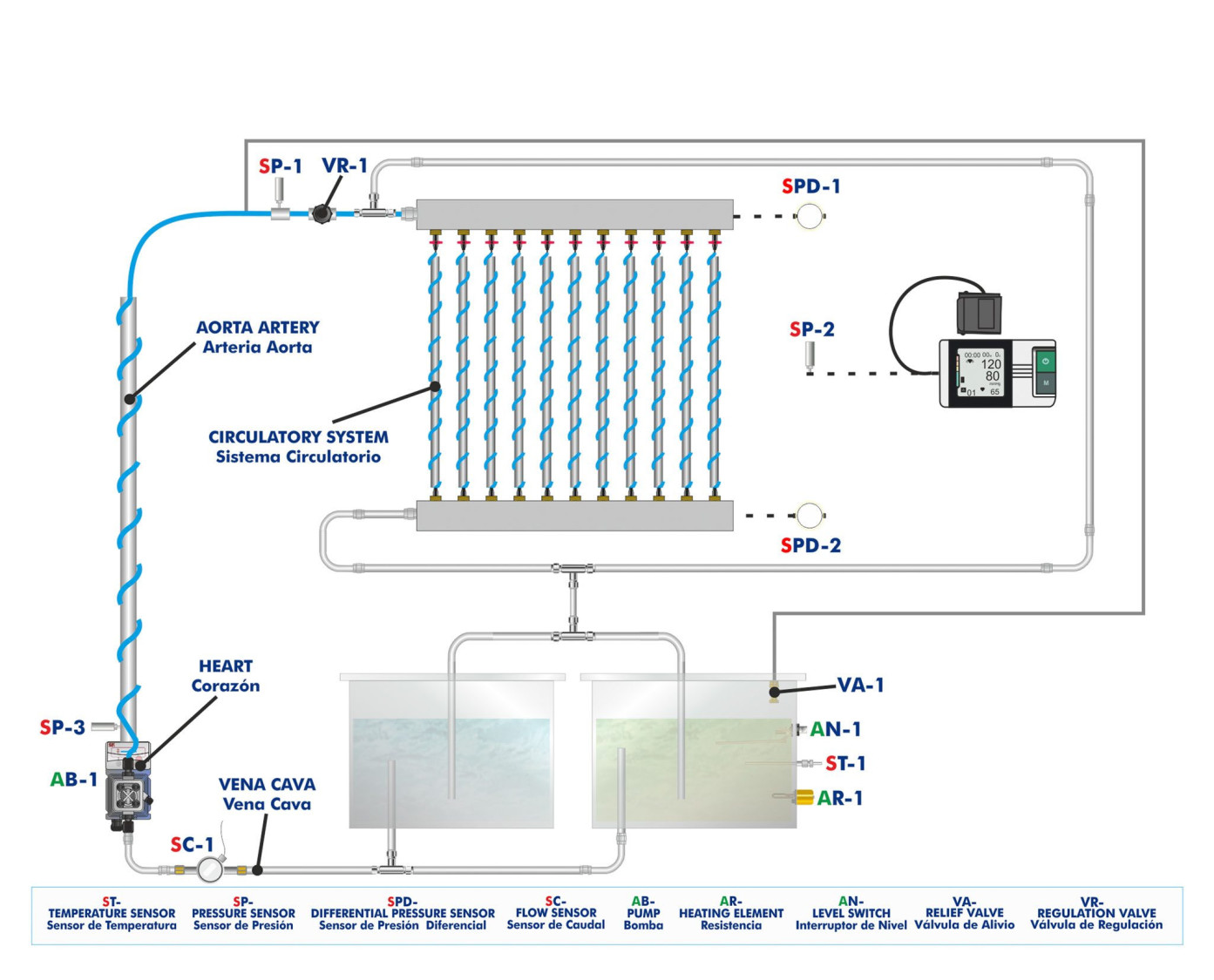

L'unité comporte deux réservoirs : l'un pour l'eau et l'autre pour un fluide de viscosité similaire à celle du sang. Un élément chauffant contrôlé par ordinateur fait varier la température du fluide (contrôle PID).

Une pompe commandée par ordinateur simule la fonction du coeur, en faisant passer le fluide sélectionné dans le réservoir, à travers un tuyau qui simule le sang et la veine cave et un autre tuyau de diamètre plus important qui représente l'aorte vers un réseau de tubes (artères).

Dans ce tuyau (aorte) se trouve un capteur de pression qui fournit une mesure représentative de la pression diastolique et systolique de l'aorte.

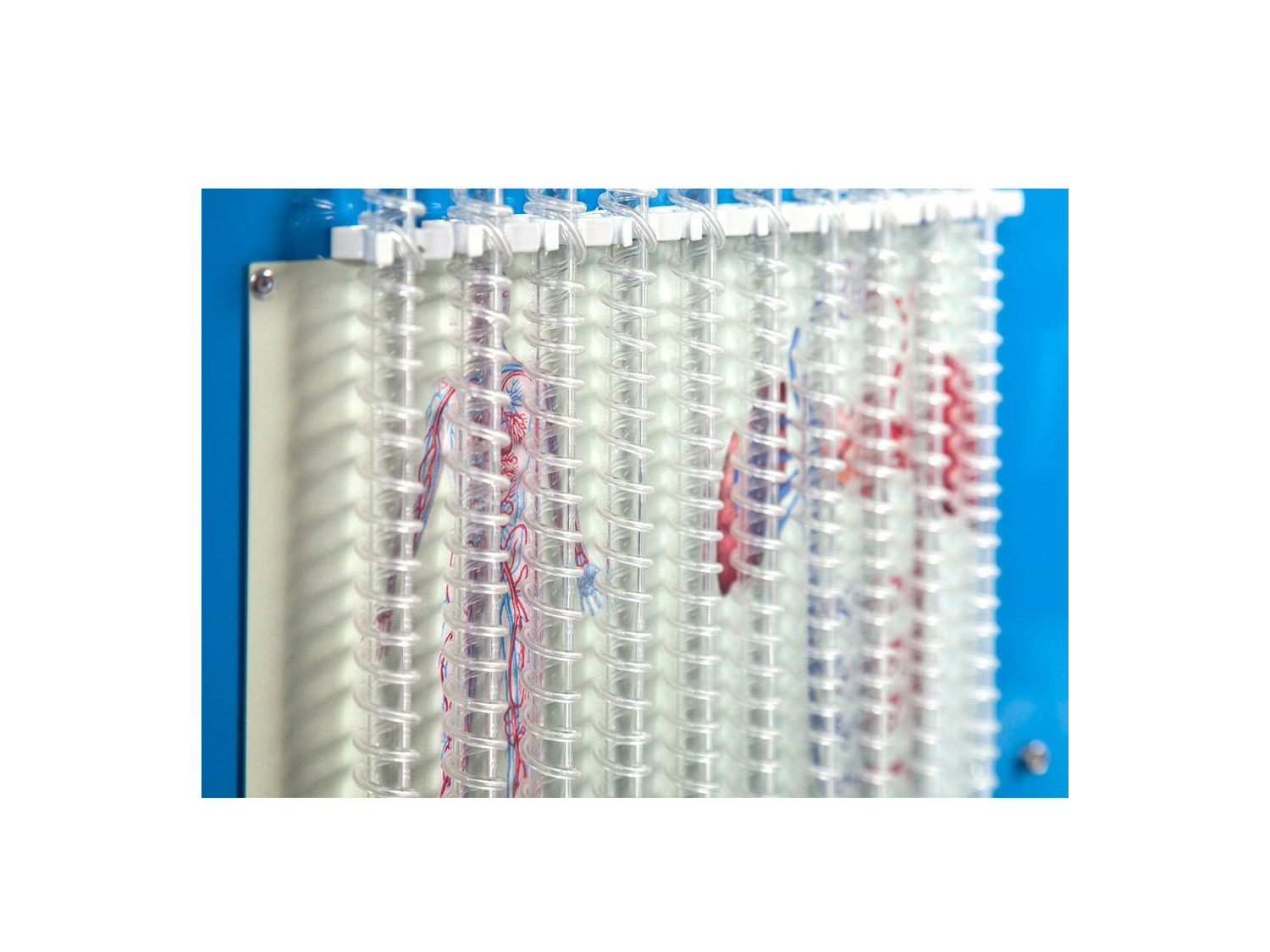

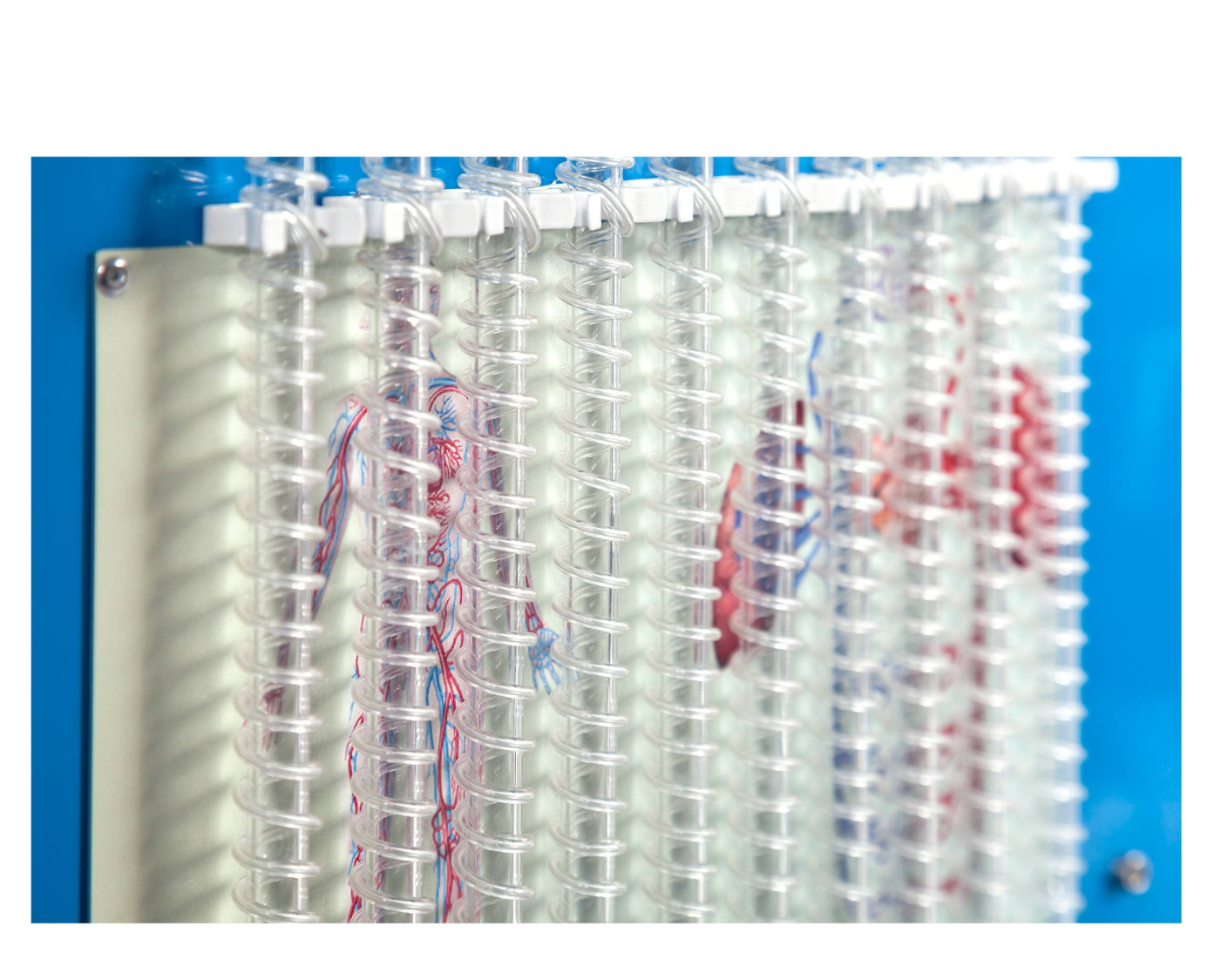

L'artère aorte se termine par un réseau de tuyaux qui simulent les artères qui communiquent le sang avec les différentes parties du corps humain. A cet endroit se trouvent deux capteurs de pression, utilisés pour prendre des mesures avant et après les artères et étudier la chute de pression dans celles-ci.

Enfin, le fluide sortant du circuit des artères se déverse à nouveau dans les réservoirs de stockage.

En outre, un tensiomètre numérique connecté à un capteur de pression est inclus pour prendre les mesures de la pression sanguine et collecter les changements de pression.

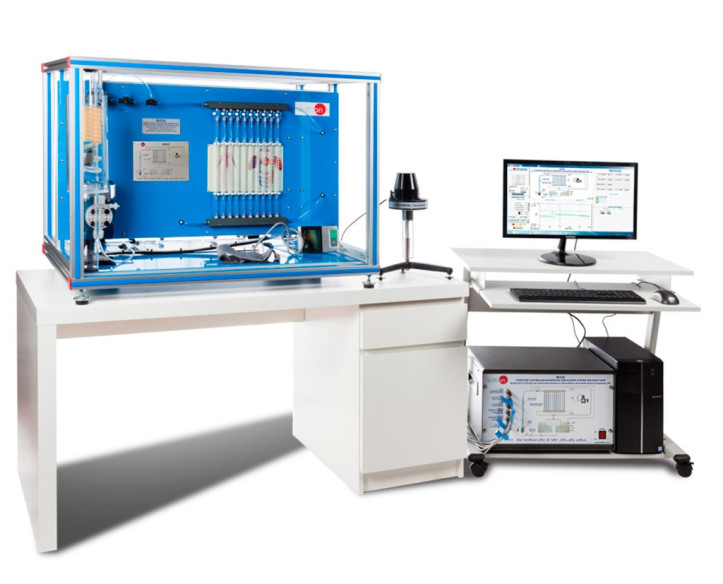

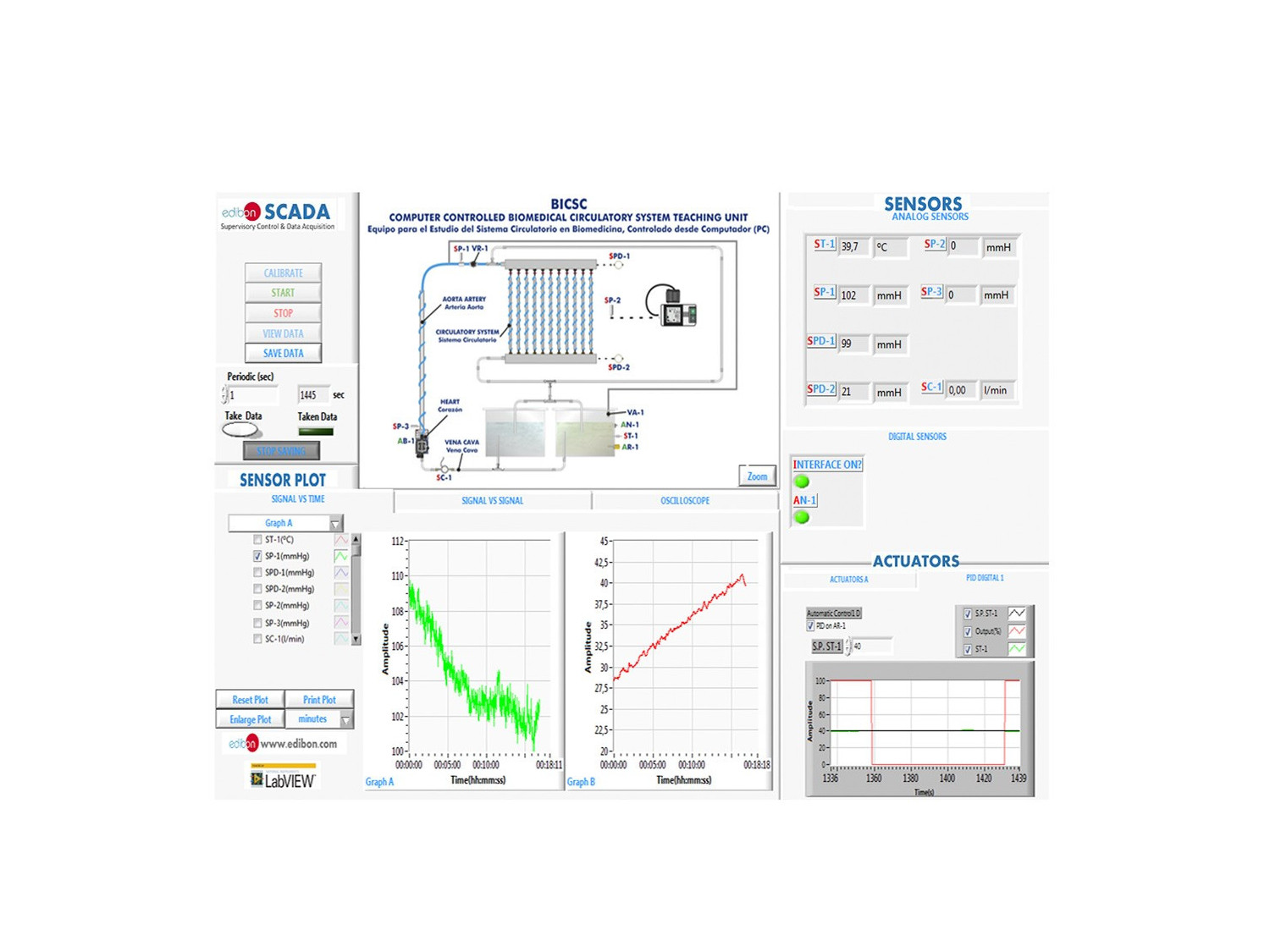

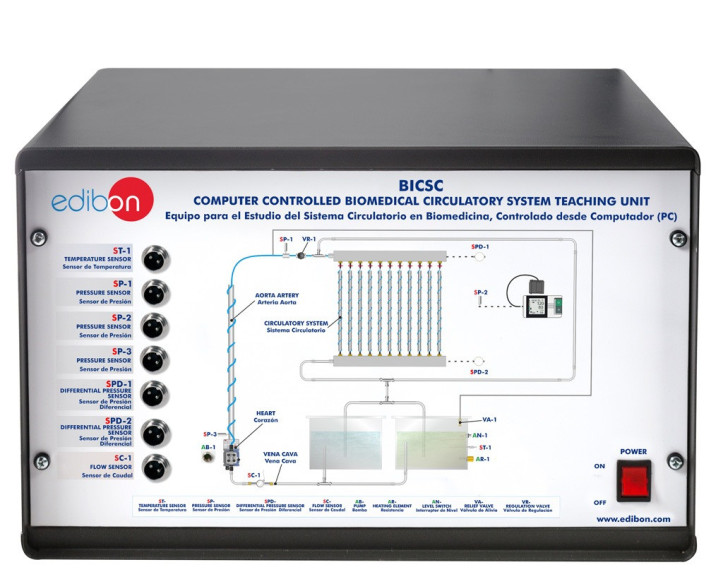

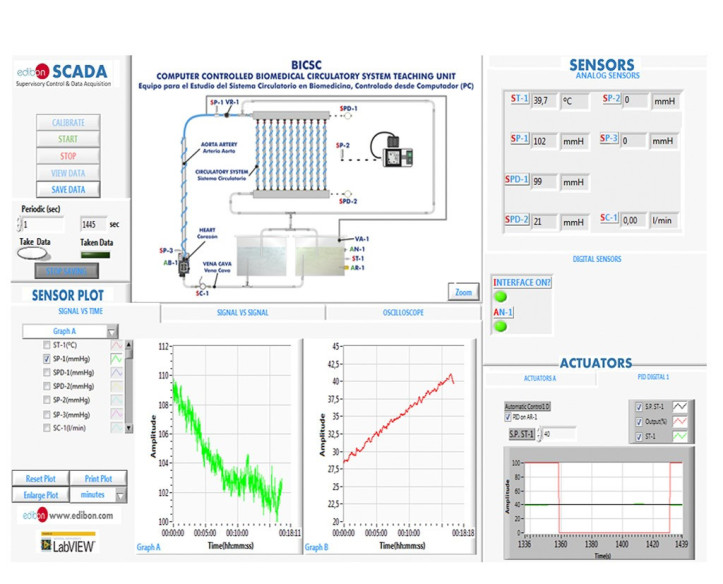

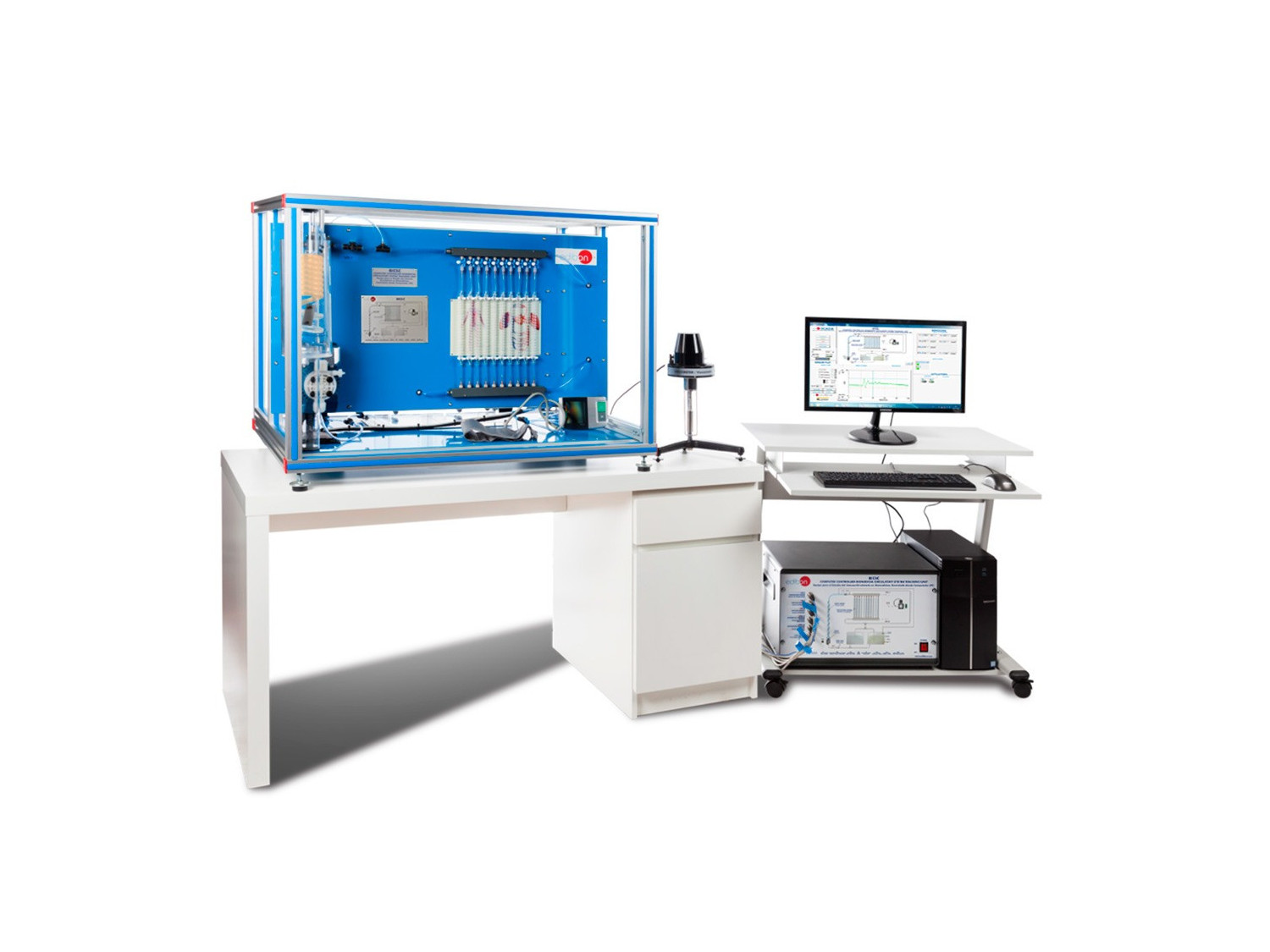

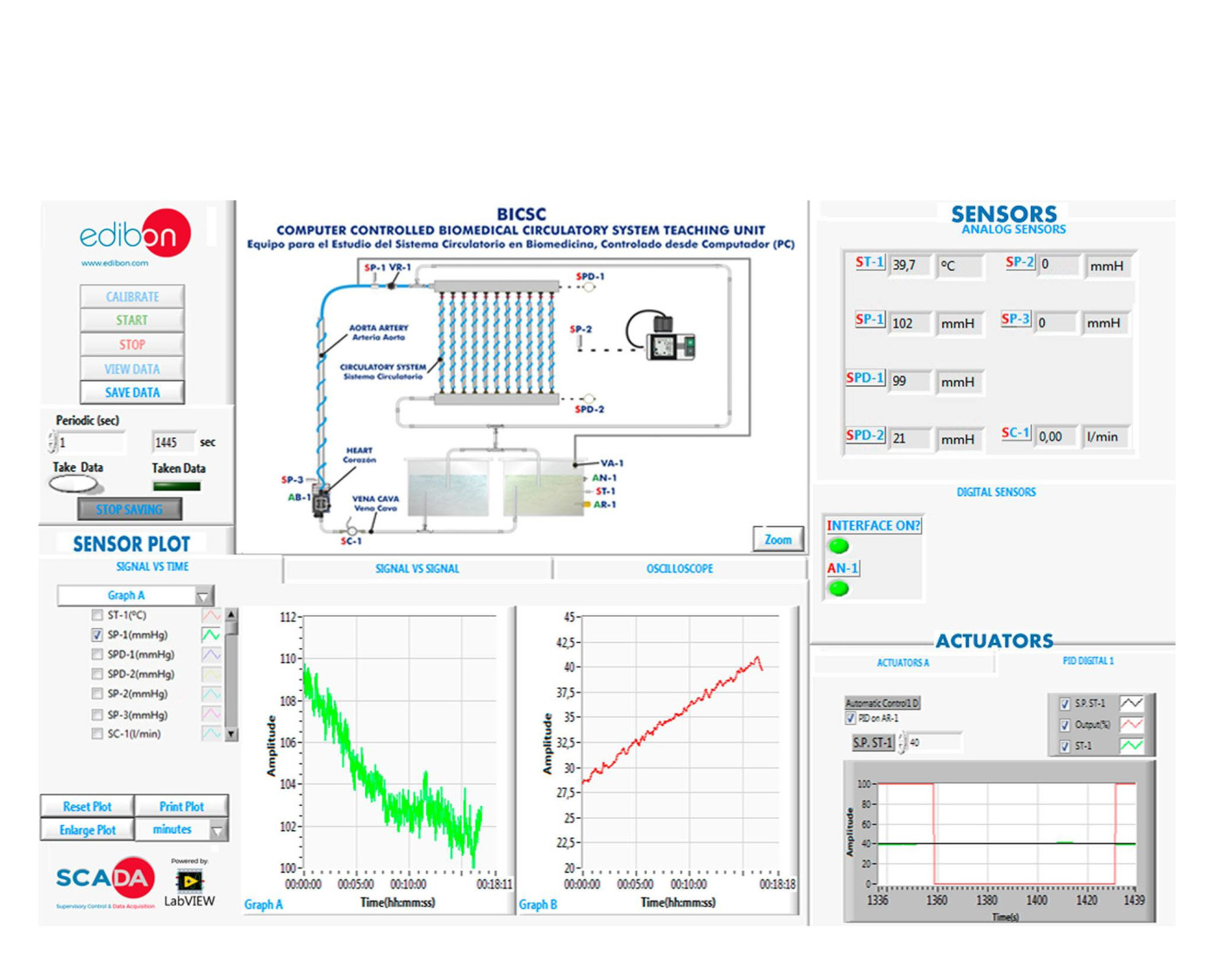

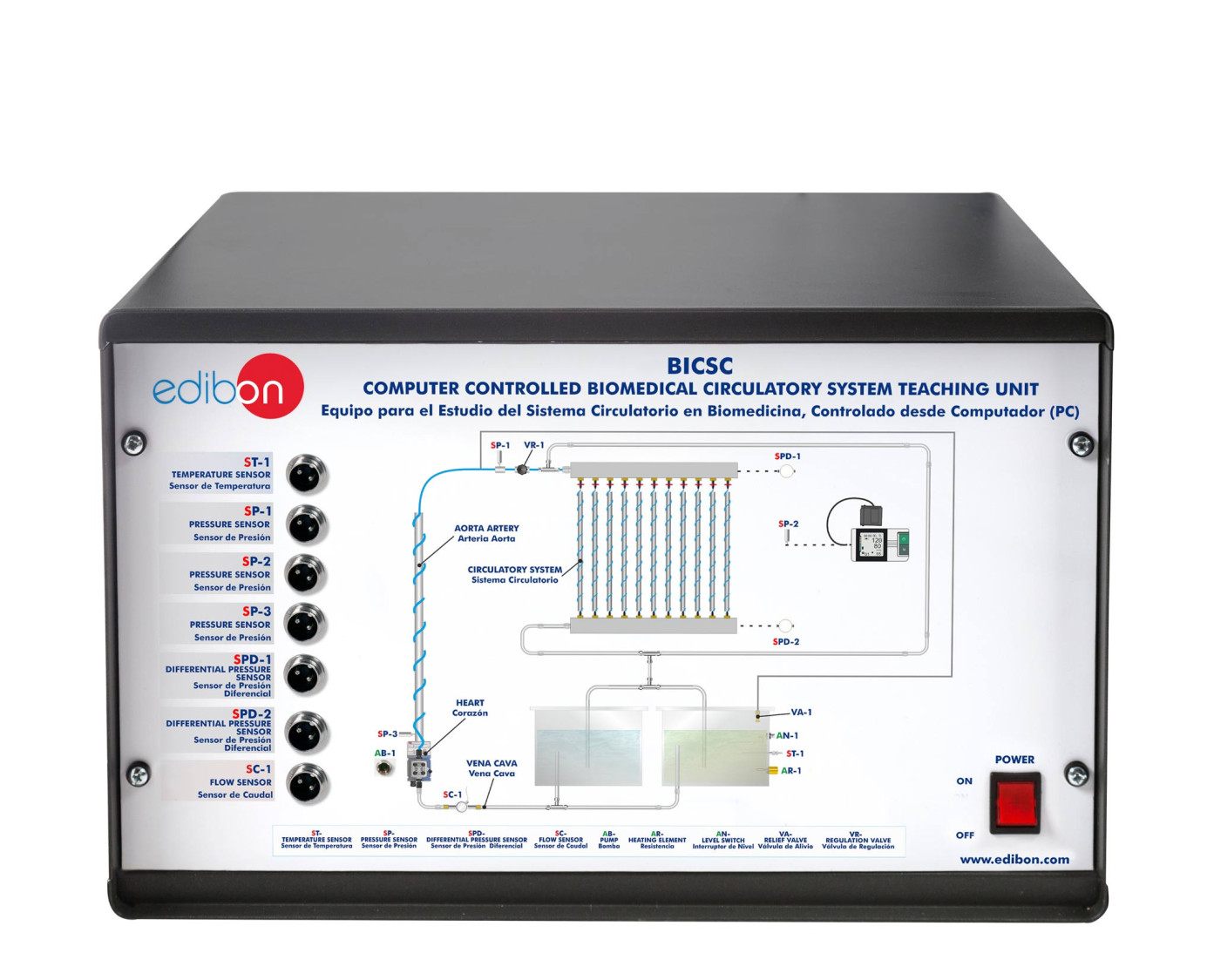

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
