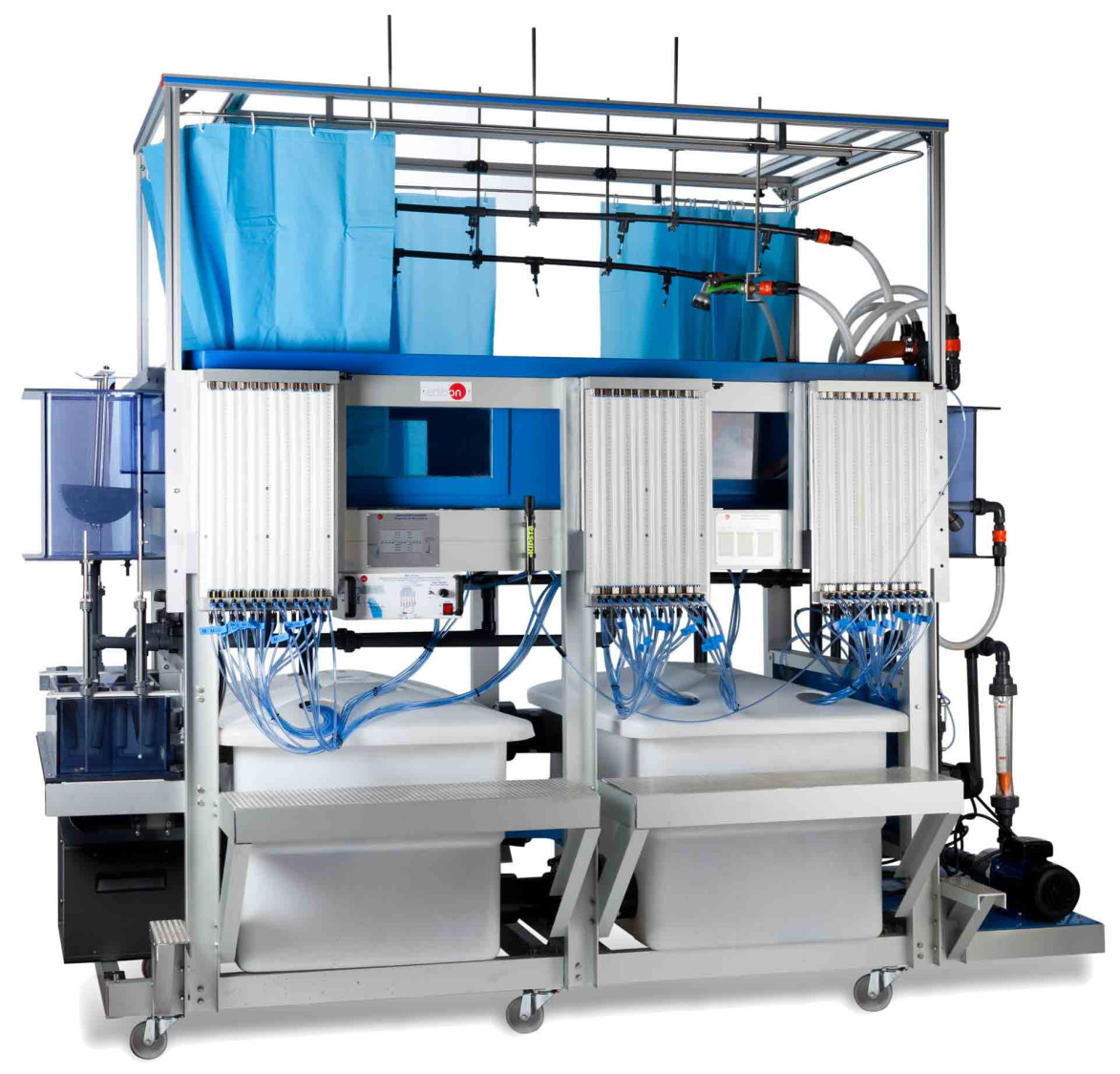

L'Unité de Systèmes Hydrologiques, Simulateur de Pluie et Systèmes d'Irrigation (2x1 m), "ESH(2x1m)", a été conçue par EDIBON pour démontrer certains des processus physiques rencontrés en hydrologie et en géomorphologie fluviale. Cela inclut les hydrogrammes de pluie pour les zones de captation à perméabilité variable, la formation et les caractéristiques des rivières, les effets du transport de sédiments, l'extraction des eaux souterraines par drainage, avec ou sans recharge de surface par la pluie, etc.
Cette unité permet de démontrer, à petite échelle, les principes hydrologiques de l'écoulement des eaux souterraines et les applications de ces principes à certaines constructions d'ingénierie. En outre, elle permet d'étudier l'utilisation de drains pour le captage, l'assèchement et le drainage de l'eau, et la démonstration des risques d'inondation liés aux travaux de drainage des terres.
L'élément principal de l'unité est un réservoir d'essai, qui peut être rempli de sable et dont l'inclinaison peut être régulée par un système de levage. L'eau est amenée au réservoir d'essai par différents systèmes : à partir de deux tuyaux flexibles séparés (simulant des entrées d'eau), d'un réservoir d'entrée (simulant une rivière), de buses d'arrosage et de douches situées au-dessus de la cuve de douches situées au-dessus du réservoir (simulant la pluie), ou de drains français. L'eau sort d'un réservoir de sortie de rivière, des drains situés à deux coins du réservoir d'essai, des drains français, qui ont des sorties indépendantes, ou des trop-pleins.
Deux grands réservoirs en plastique sont situés sous la cuve d'essai pour stocker l'eau.
Une pompe, dont la vitesse est réglable, achemine l'eau des réservoirs de stockage vers le réservoir d'essai.
Deux tuyaux flexibles séparés, placés à l'avant du réservoir d'essai, permettent d'ajouter de grands débits d'entrée.
Afin de pouvoir simuler une rivière, le réservoir d'essai a un réservoir attaché à l'entrée et un autre réservoir attaché à la sortie. Du gravier peut être placé à l'intérieur du réservoir d'entrée d e la rivière afin d'amortir le flux et d'éviter les turbulences. L'utilisation d'une section de canal appropriée permet d'obtenir des conditions d'écoulement adéquates dans le réservoir d'essai.
Le réservoir de sortie de la rivière est situé à l'autre extrémité du réservoir d'essai et est utilisé pour les opérations suivantes les hydrogrammes, les écoulements et les démonstrations de formation de rivière. Les réservoirs de la rivière communiquent avec le réservoir d'essai par le biais d'une vanne qui comporte deux trappes, l'une hermétique et l'autre non. deux trappes, une hermétique et une à mailles.
Huit buses de pulvérisation sont montées sur un pont mobile à double ligne placé sur le réservoir d'essai et sont disposées de manière équidistante dans le sens de la longueur pour assurer une distribution uniforme de l'eau le long du réservoir. Ces buses sont également réglables en hauteur et en largeur et peuvent être facilement fixées.
Chaque buse est associée à un robinet à boisseau sphérique, ce qui permet de simuler une grande variété de précipitations mobiles.
Deux buses de douche à débits multiples sont placées sur le réservoir de test et permettent de simuler des orages et des apports locaux. Ces buses sont également réglables en hauteur et en longueur, et elles peuvent être séparées du support pour les déplacer manuellement. Les entrées d'écoulement souterrain se font par deux drains français, situés au milieu de la cuve d'essai.
Ces drains français s'étendent sur toute la largeur de la cuve. Chaque drain français peut être configuré comme une entrée ou une sortie pour permettre une grande variété de démonstrations hydrologiques.
Le réservoir de sortie consiste en un panier de collecte des sédiments.
Il y a trois réservoirs à l'arrière de l'unité, chacun d'entre eux étant relié à un drain français et l'autre étant relié à l'autre drain français. Chacun de ces réservoirs a un déversoir, ce qui permet de calculer le débit de sortie de chaque réservoir. Le débit d'eau dans chaque réservoir est mesuré par une jauge de profondeur. Le système de sortie (des drains français ou drainages vers les réservoirs) comprend trois vannes à diaphragme pour réguler le débit.
Le réservoir d'essai comprend deux trop-pleins qui communiquent avec les réservoirs de stockage. La nappe phréatique peut être maintenue constante grâce à ces déversoirs, dont la hauteur est réglable.
Le débit de tous les systèmes d'entrée peut être régulé par un groupe de vannes à diaphragme situées à l'avant de l'unité. Six plaques à orifices permettent de mesurer et de contrôler le débit d'eau dans chaque tuyau du système d'entrée avec un panneau de tubes manométriques. Un débitmètre est situé à la sortie de la pompe. Des filtres sont inclus dans les lignes d'alimentation en eau, minimisant les perturbations du système.
Le réservoir d'essai comprend 23 points de prélèvement configurés en forme de croix. Ces 23 points de puisage ont deux fonctions, en fonction de la position des vannes incluses. D'une part, ils servent à prélever des échantillons pour analyser chimiquement l'eau aux vingt-trois points de prélèvement., une caractéristique qui permet d'élargir l'utilisation de l'appareil à l'étude de l'entraînement et du transport des agents polluants fluviaux. D'autre part ils servent à mesurer et à visualiser la surface phréatique (ou le niveau de la nappe phréatique) dans plusieurs panneaux de tubes manométriques.
