Description Générale

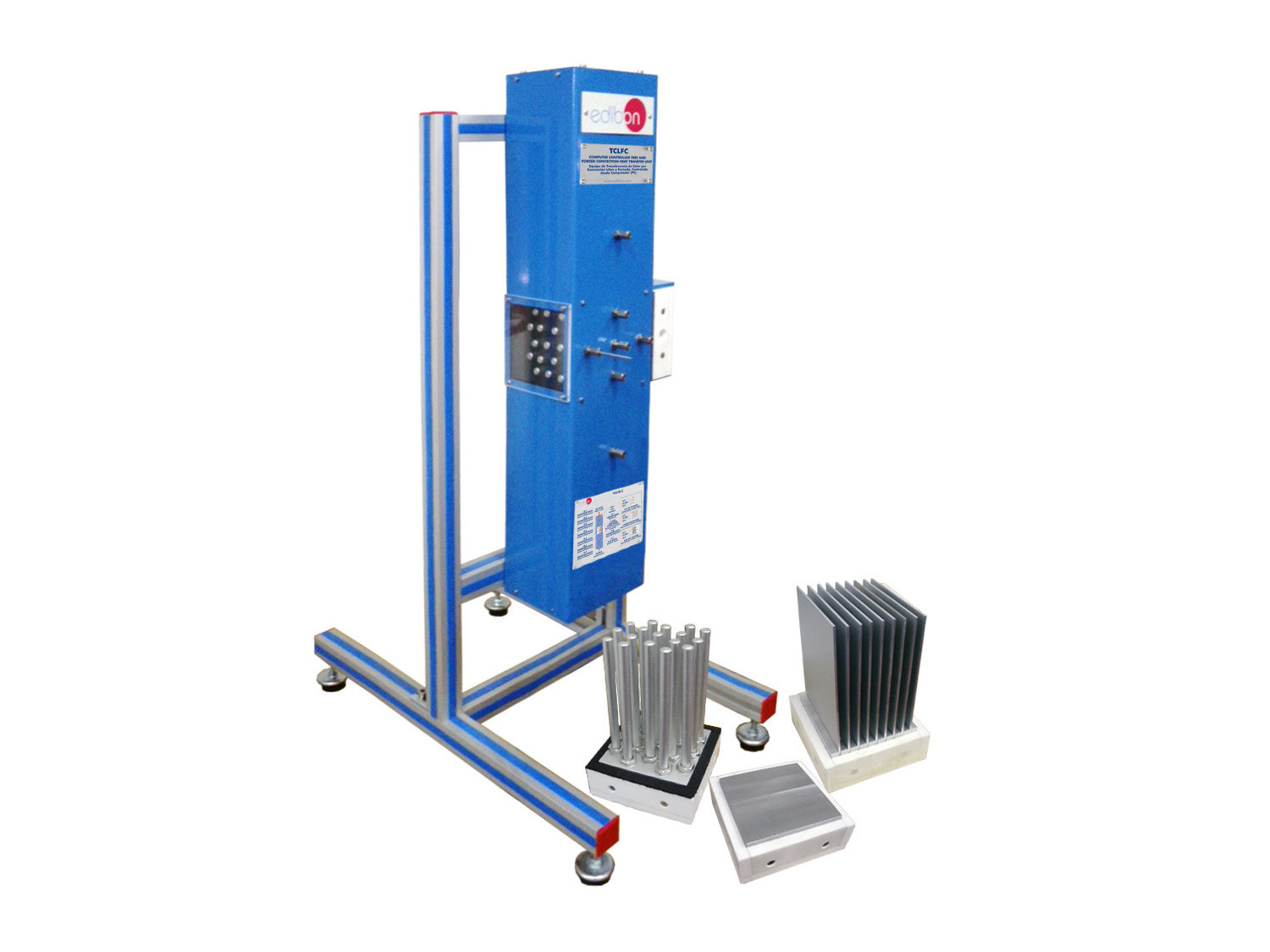

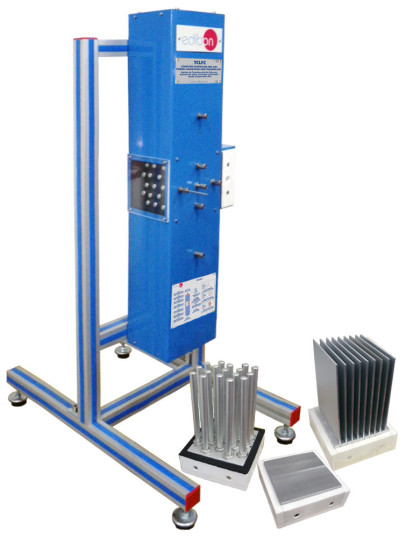

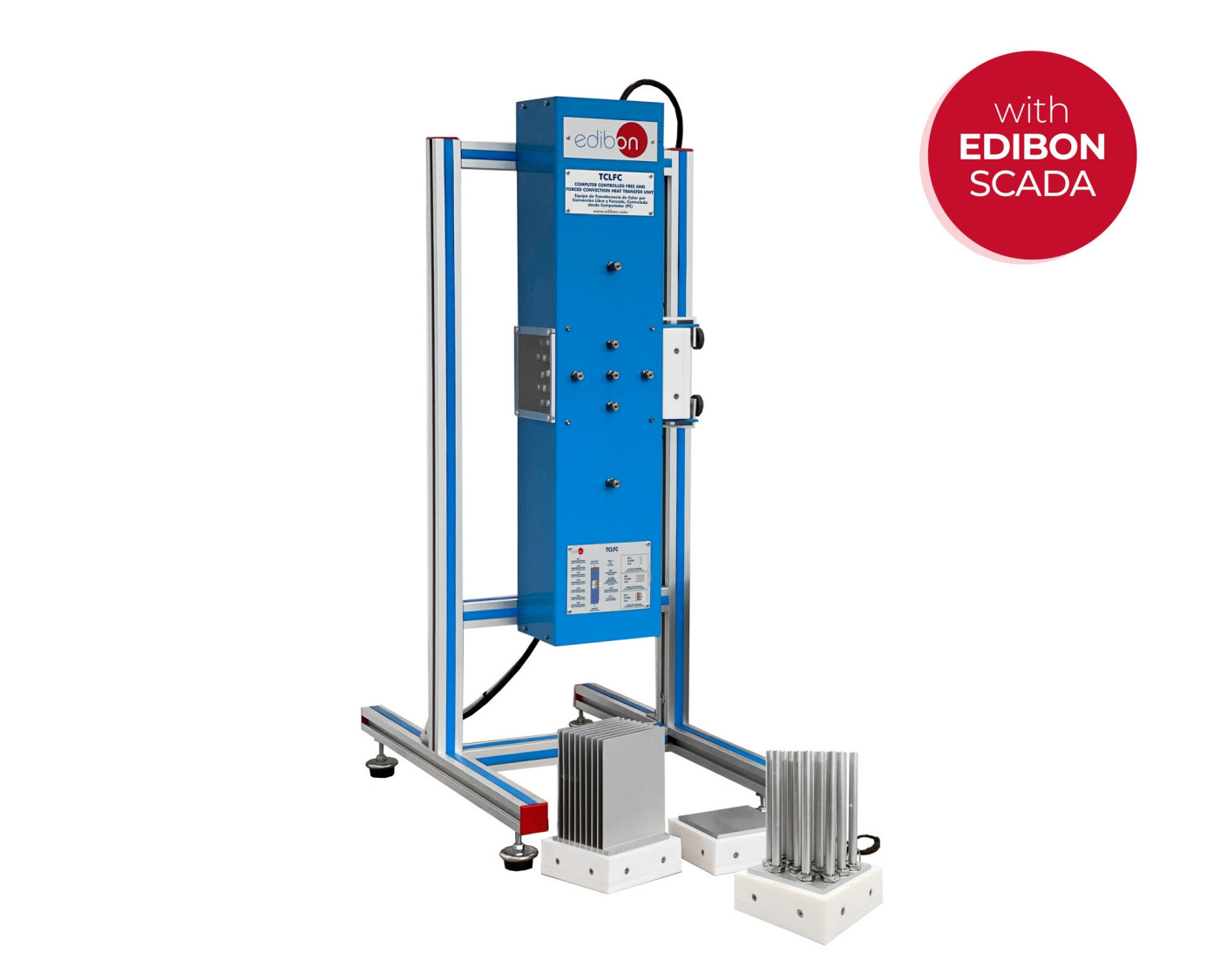

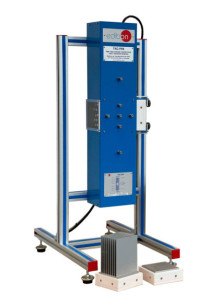

L'Unité de Transfer de Chaleur à Convection Libre et Forcée, Contrôlée par Ordinateur (PC), "TCLFC", permet d'étudier l'efficacité de différents échangeurs, en analysant les coefficients de transmission de chaleur de chaque échangeur exposé à différents flux d'air.

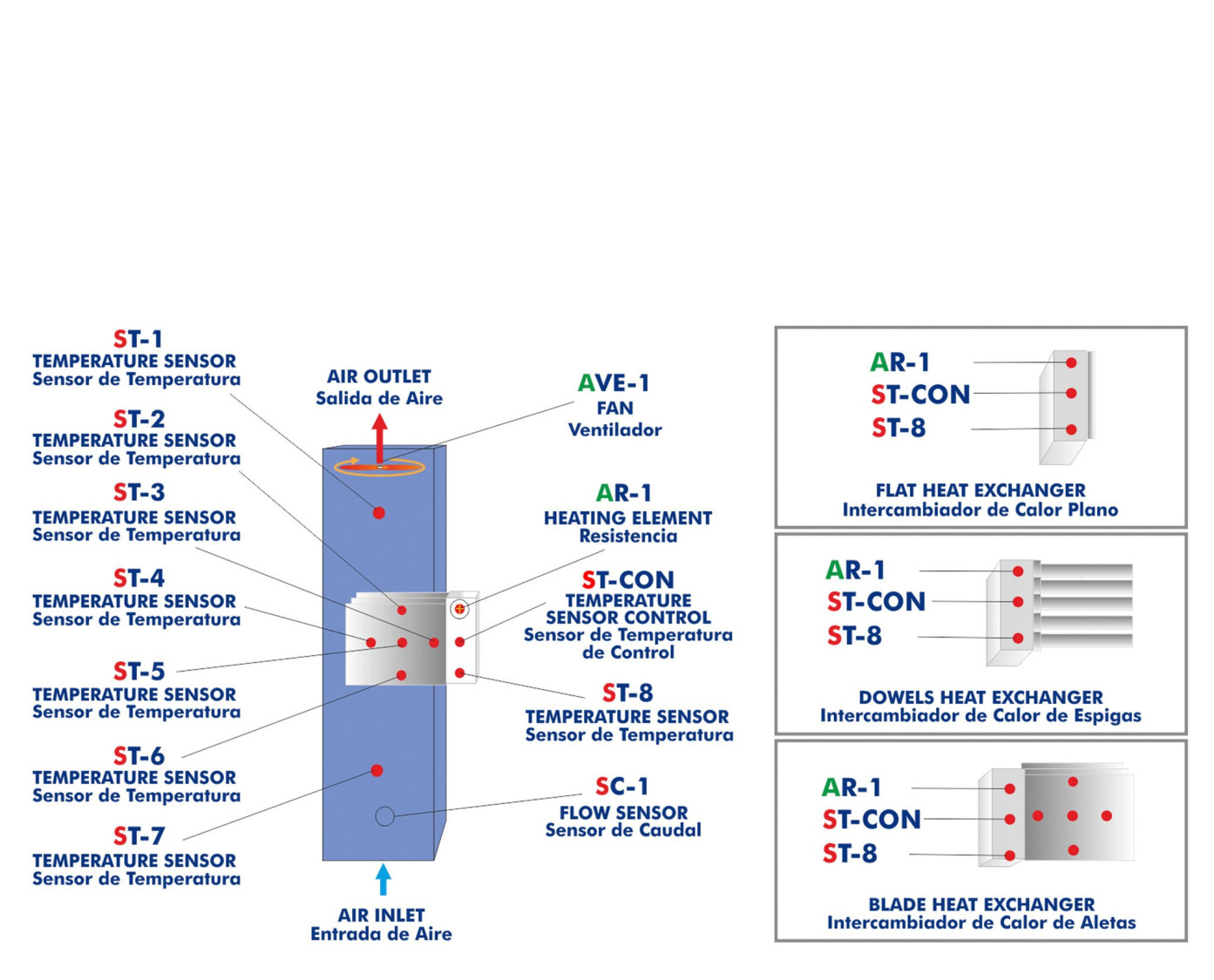

Un ventilateur placé dans la partie supérieure du tunnel permet de contrôler le flux d'air qui passe dans le tunnel.

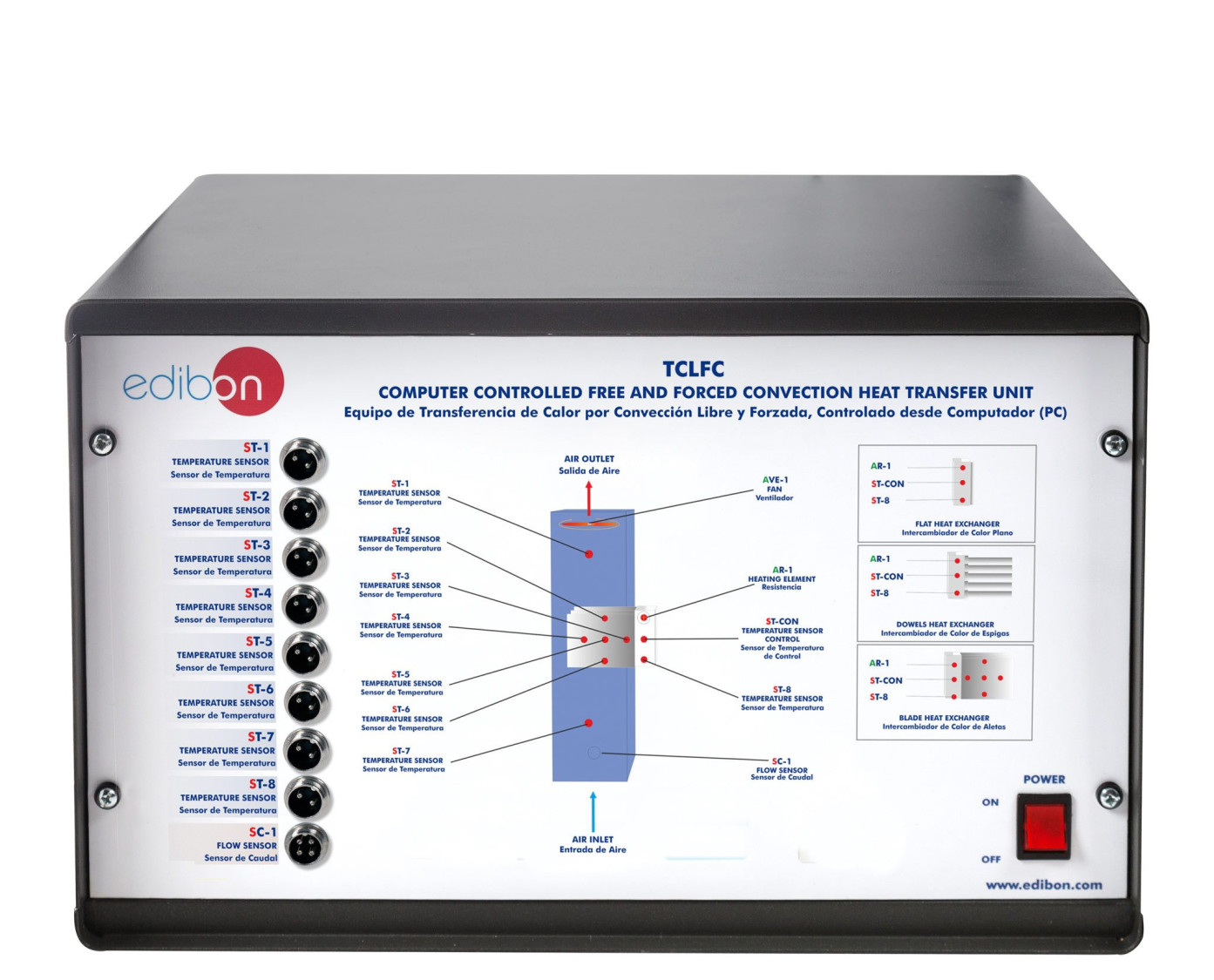

Une interface de contrôle connectable à un ordinateur contient les circuits de contrôle pour mesurer les températures, le contrôle électrique, l'alimentation électrique et le contrôle de la vitesse du ventilateur.

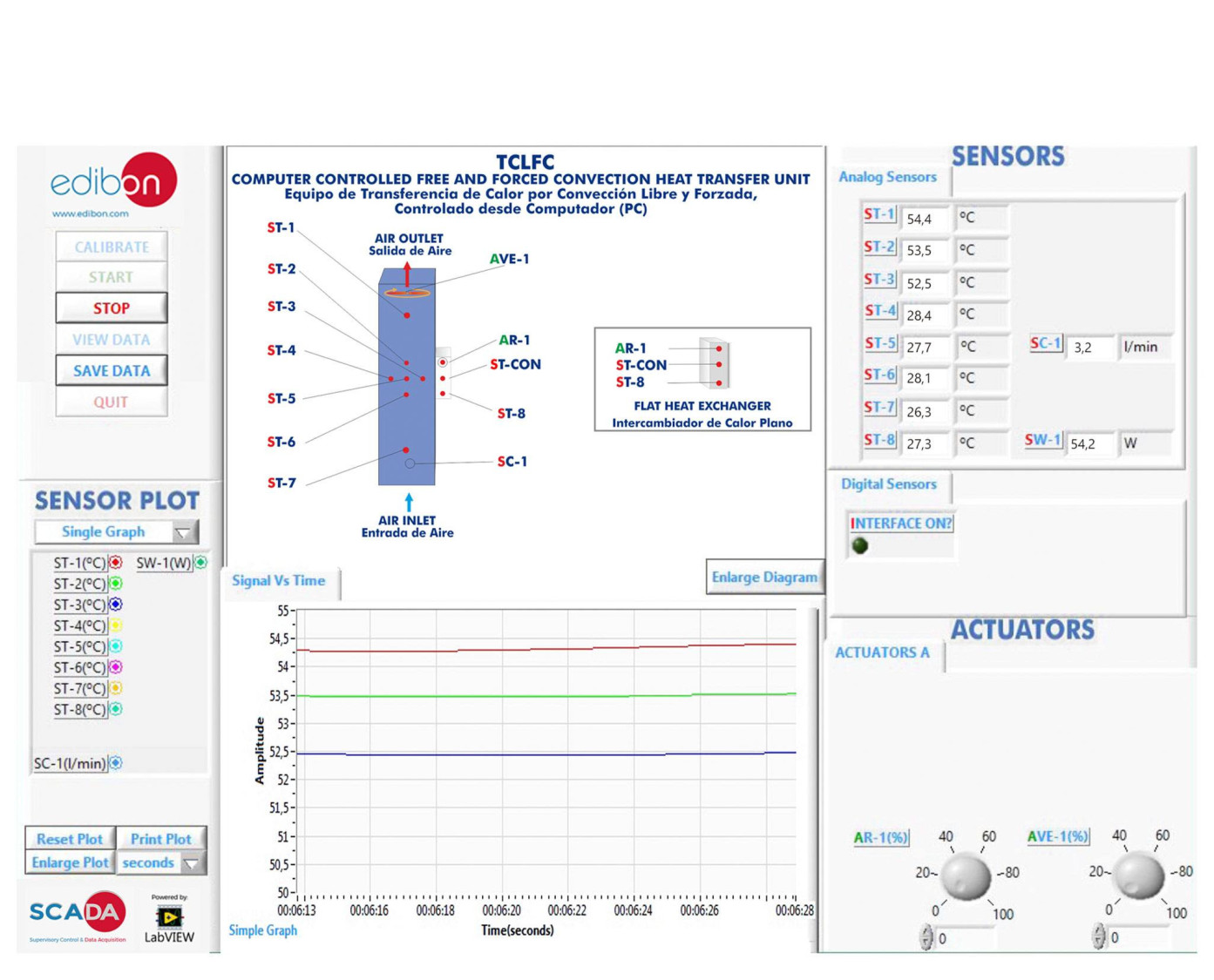

L'interface fournit une sortie vers un ordinateur où sont affichées les valeurs et les graphiques de toutes les variables impliquées dans les pratiques.

Le débit d'air est mesuré à l'aide d'un capteur de débit placé à la partie inférieure du tunnel.

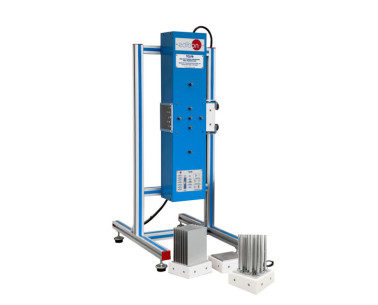

Cette unité permet de faire une étude de la transmission de chaleur dans trois types d'échangeurs différents:

  • Échangeur plat.
  • Échangeur à aiguilles.
  • Échangeur à ailettes.

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend: l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Démonstration des principes de base de la convection libre et forcée.
  2. Comparaison entre la convection libre et forcée.
  3. Convection libre dans les surfaces planes.
  4. Convection forcée dans les surfaces planes.
  5. Dépendance de la transmission de chaleur avec la température.
  6. Dépendance de la transmission de chaleur avec la vitesse du fluide.
  7. Dépendance de la transmission de chaleur avec la géométrie de l'échangeur.
  8. Distribution de la température dans les surfaces supplémentaires.
  9. Étude de l'avantage de l'utilisation de surfaces à picots et à ailettes dans la transmission de chaleur en convection libre.
  10. Étude de l'avantage de l'utilisation de surfaces à picots et à ailettes dans la transmission de chaleur en convection forcée.
  11. Étude comparative entre la convection libre d'une surface horizontale et d'une surface verticale.
  12. Détermination des nombres de Reynolds et de Nusselt.
  13. Calibrage des capteurs.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
  3. Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité TCLFC via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité TCLFC.
  9. En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
  10. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
