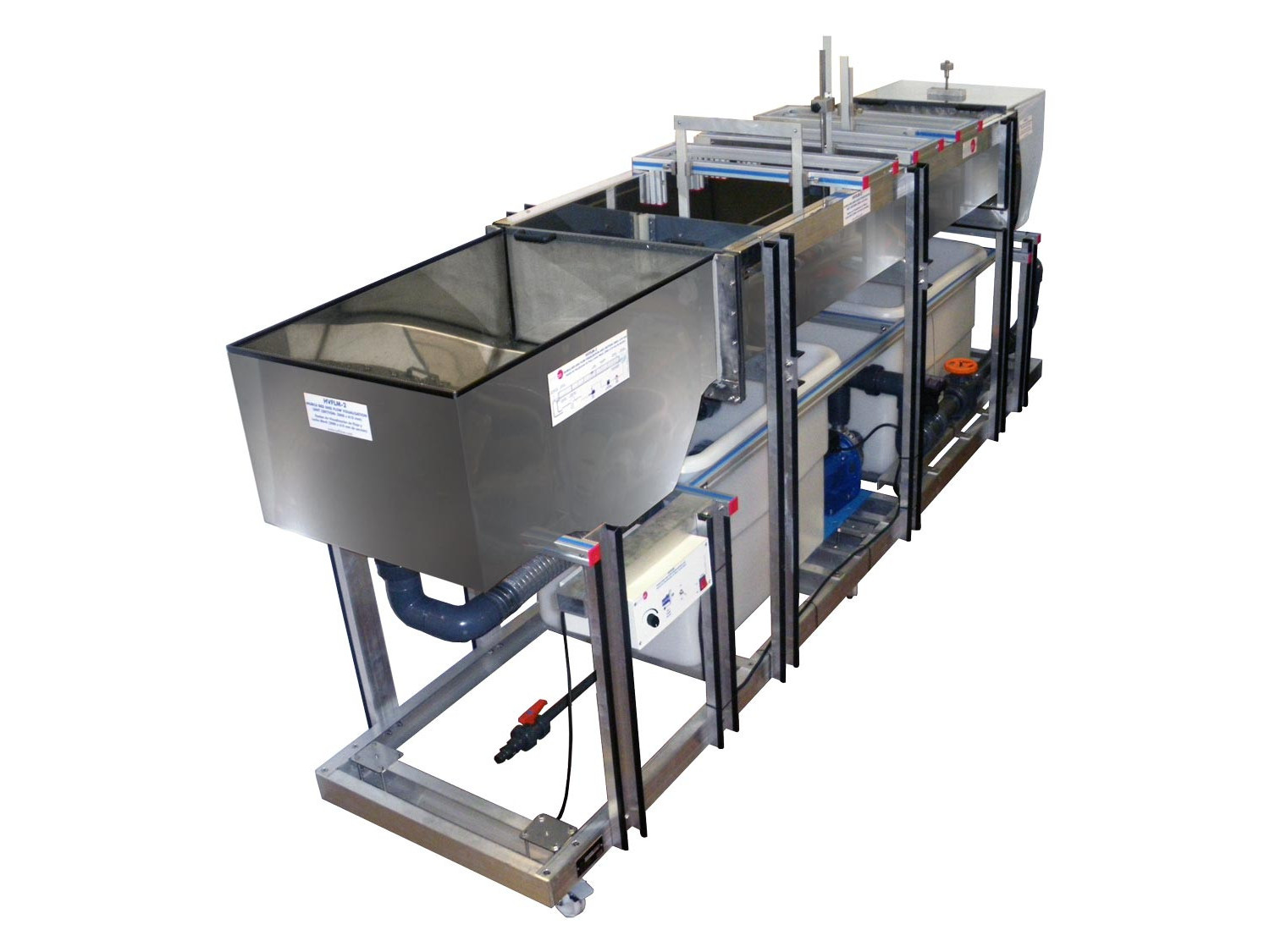

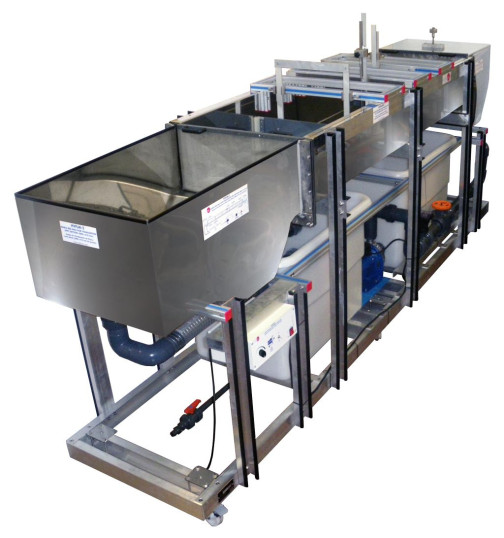

HVFLM-2 Unité de Visualisation de Flux et de Lit Mobile (section de travail : 2000X610 mm)

L'Unité de Visualisation de Flux et de Lit Mobile (section de travail: 2000x610 mm), "HVFLM-2", peut être utilisée principalement dans deux domaines d'étude. Le premier est l'étude des lits mobiles, qui sont liés aux cours d'eau et aux structures de génie civil. Le second est lié à la visualisation de l'écoulement en deux dimensions.

L'unité HVFLM-2 consiste en un canal horizontal à travers lequel un courant d'eau s'écoule lentement et à une profondeur constante. Ce canal permet de visualiser l'écoulement et le lit mobile en deux dimensions car il possède une grande surface de travail (section : 2000 mm x 610 mm). La partie supérieure de cette surface peut être entièrement visualisée pendant les exercices pratiques, sans qu'il soit nécessaire d'assembler un quelconque accessoire.

La position de différents modèles et structures dans le canal, où l'écoulement circule autour d'eux, permet d'effectuer des études de lit mobile et de visualisation de l'écoulement de manière simple.

L'unité est autonome et se compose d'un réservoir d'entrée avec un déversoir réglable, d'un canal avec des pièges à sable, d'un réservoir de décharge, de réservoirs de stockage de l'eau, d'une pompe centrifuge, d'une pompe à eau, d'une pompe à eau et d'une pompe à eau ,des réservoirs de stockage d'eau, une pompe centrifuge, un débitmètre électromagnétique et un ensemble de modèles. L'unité comprend l'instrumentation nécessaire pour mesurer le niveau de l'eau et la profondeur du lit, formée par un porte-instruments et une jauge.

Les exercices pratiques avec cette unité sont réalisés en utilisant de l'eau et du sable.
