EANC Unité des Antennes, Contrôlée par Ordinateur (PC)

3.2.2.- THÉORIE DES ANTENNES ET DES MICRO-ONDES
COMPUTER CONTROLLED ANTENNA UNIT - EANC

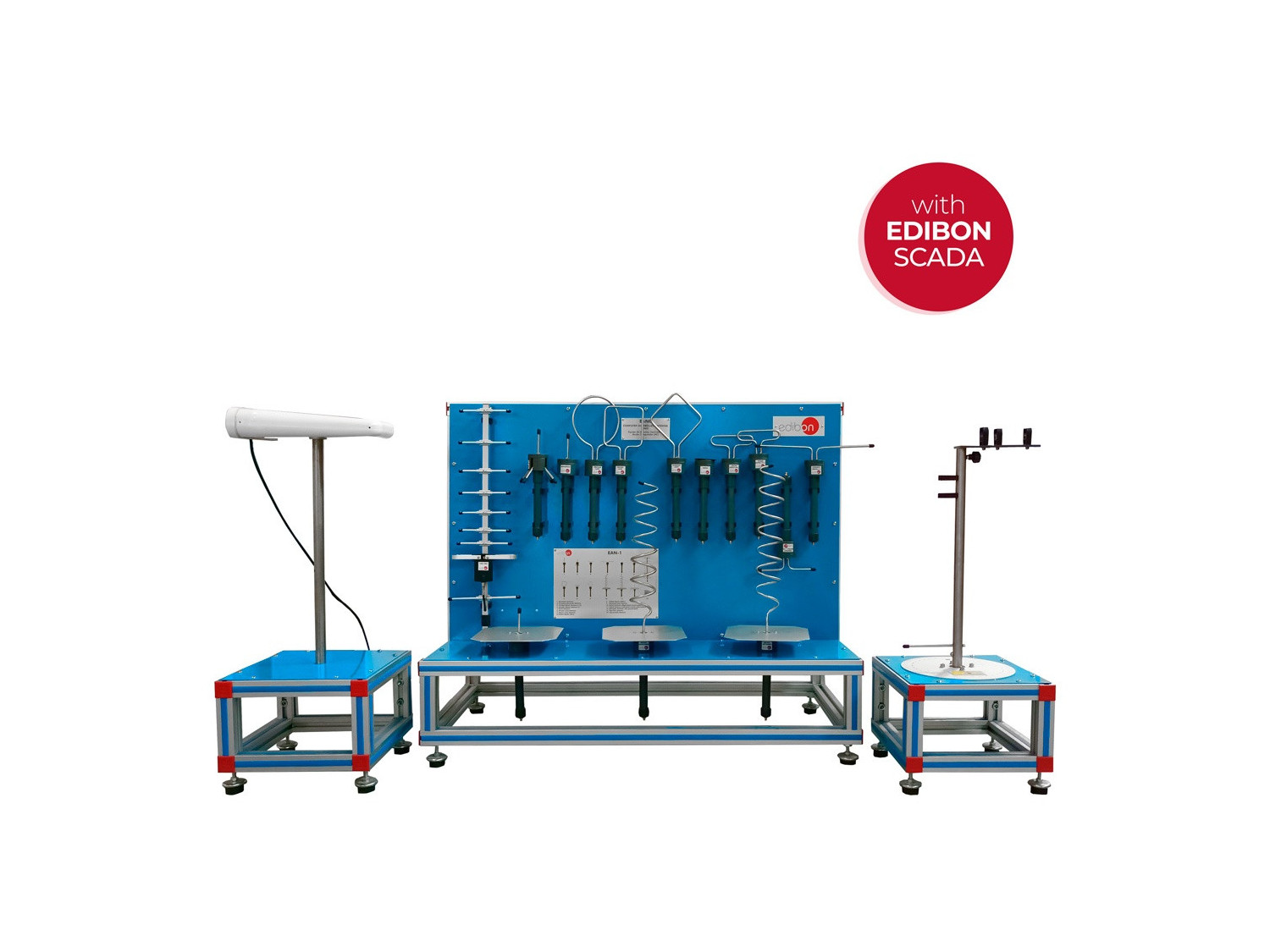

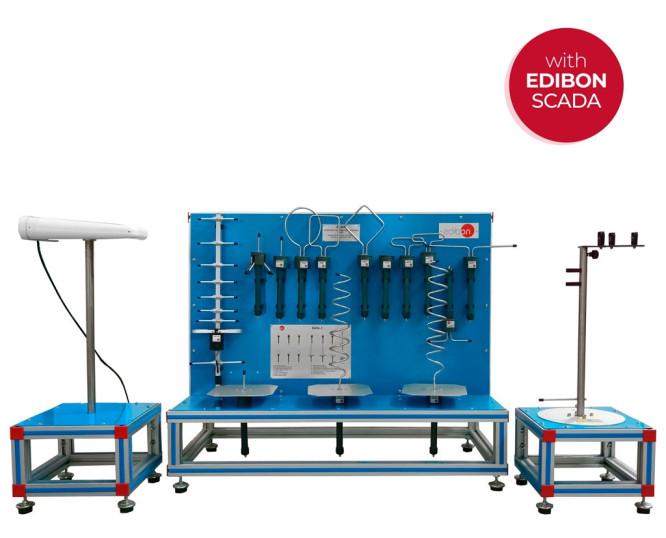

Unité: EANC. Unité des Antennes, Contrôlée par Ordinateur (PC)

COMPUTER CONTROLLED ANTENNA UNIT - EANC

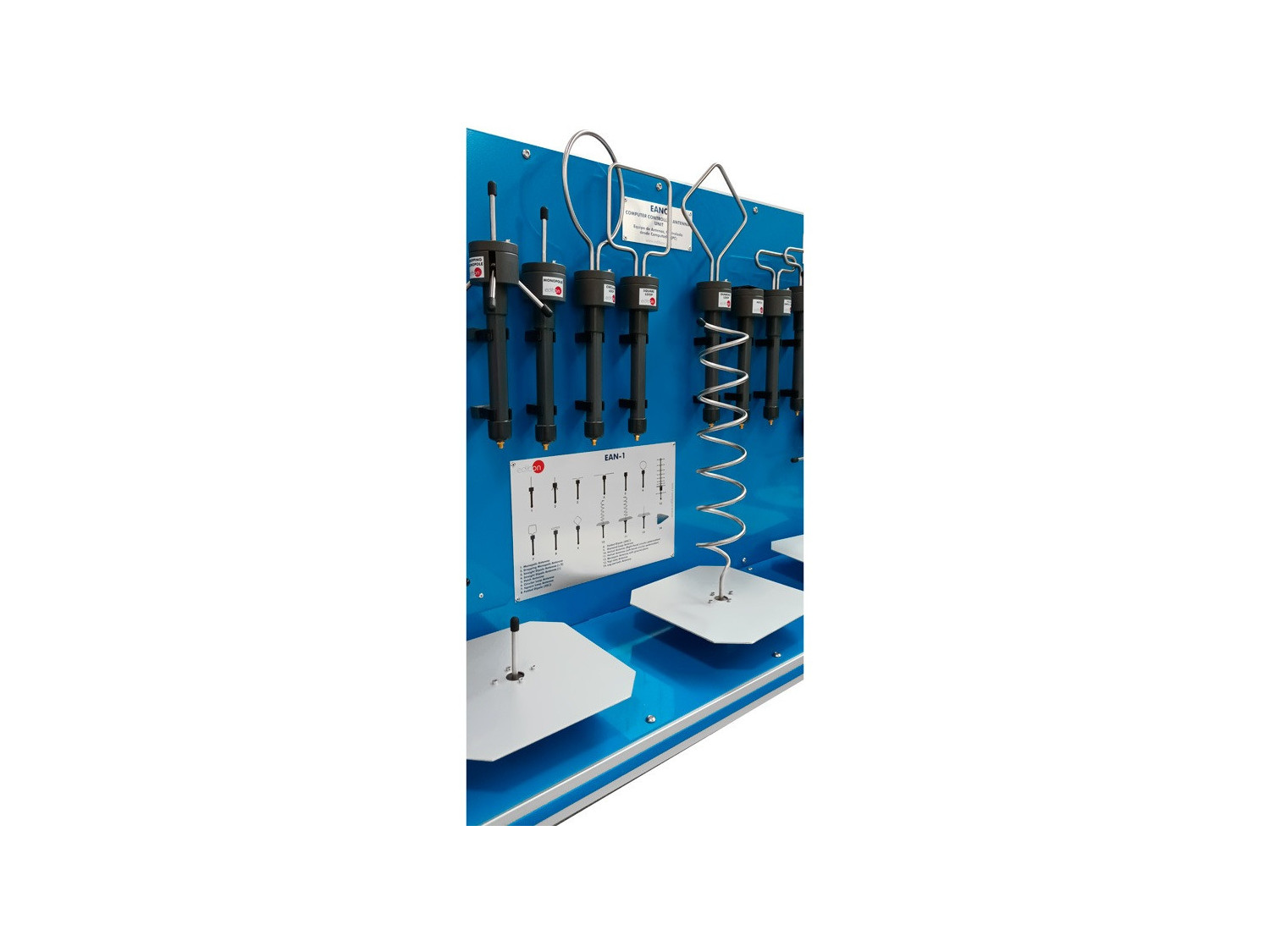

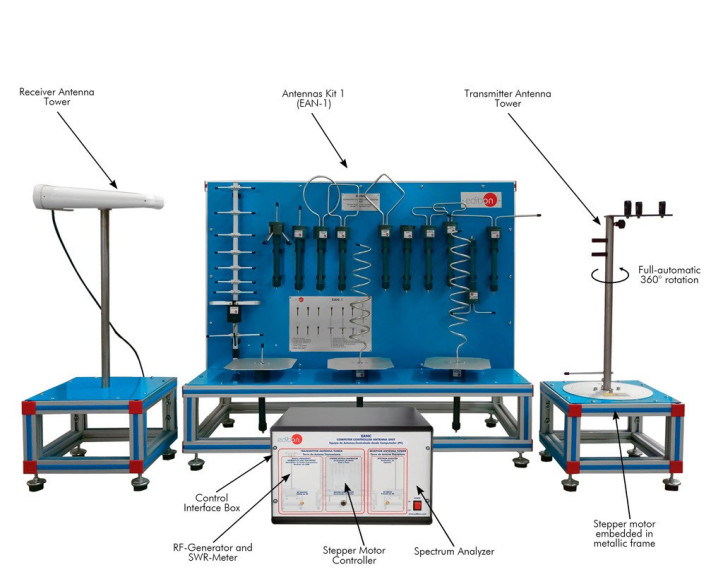

Détail de l'unité

COMPUTER CONTROLLED ANTENNA UNIT - EANC

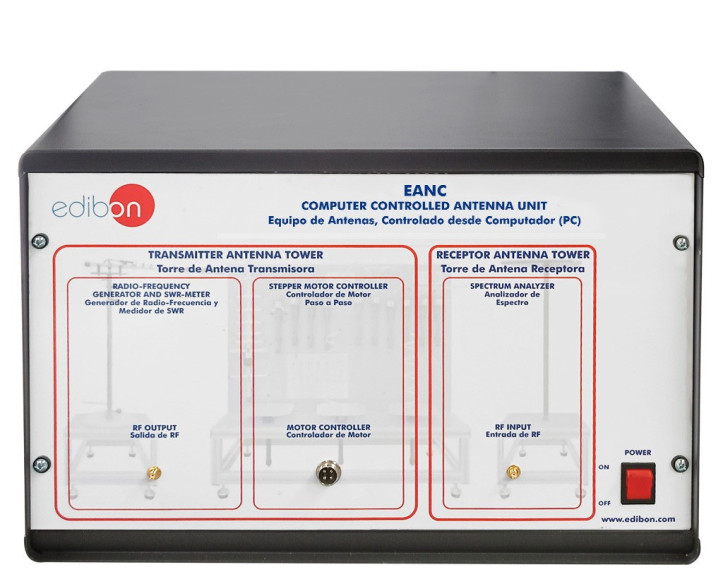

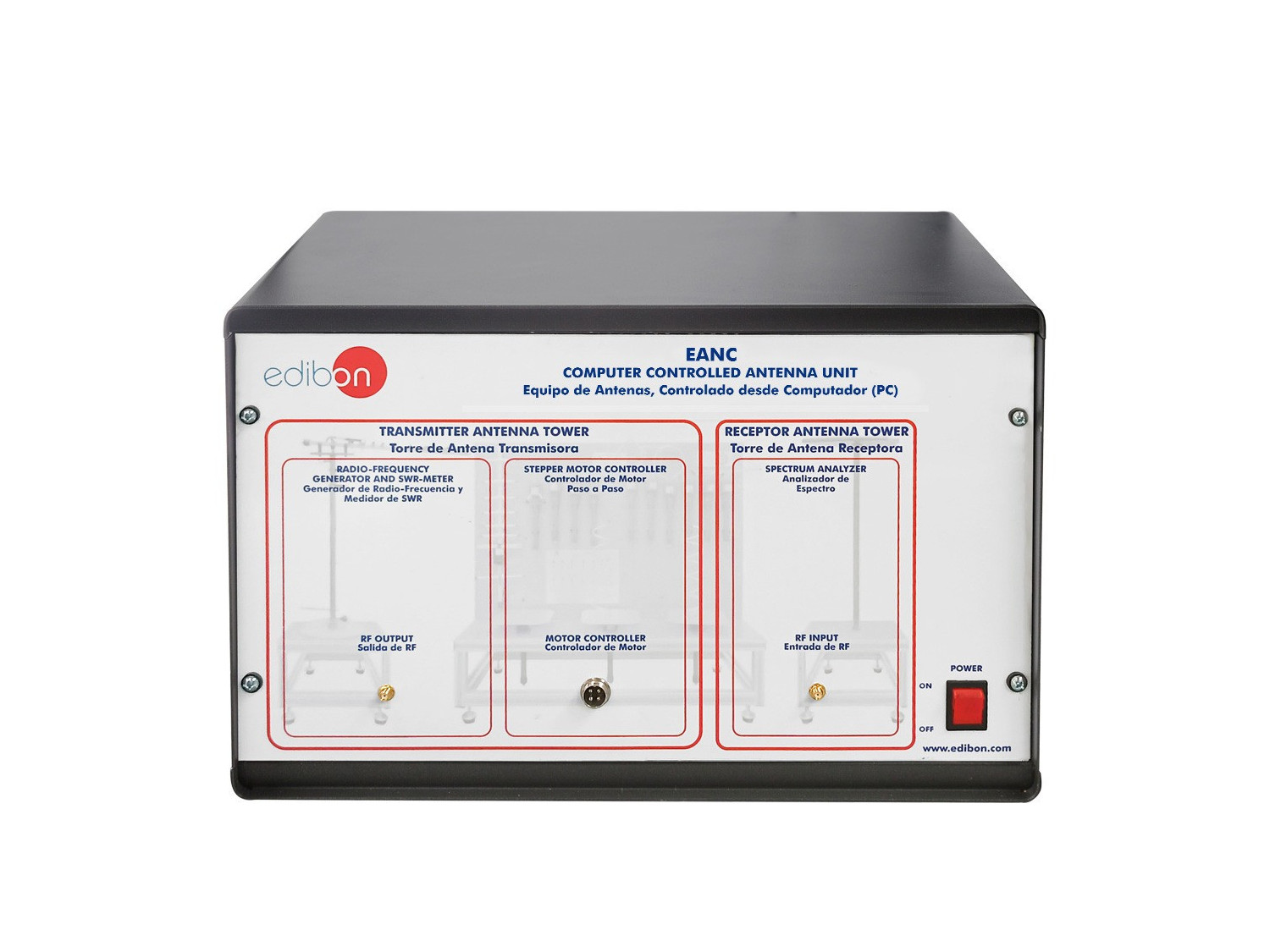

EANC/CIB. Boîte d'Interface de Contrôle: La Control Interface Box fait partie du système SCADA.

COMPUTER CONTROLLED ANTENNA UNIT - EANC

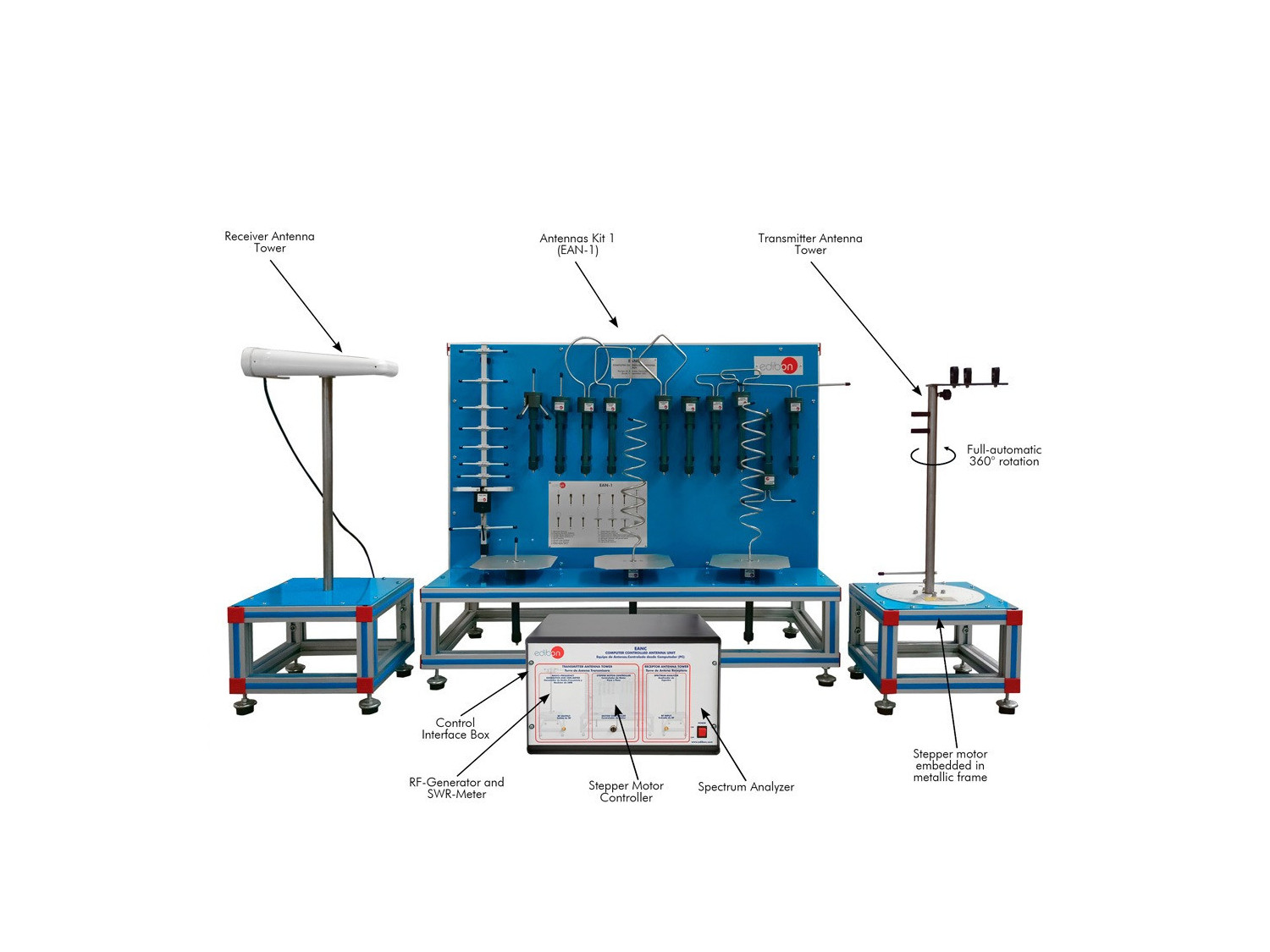

Diagramme de processus et affectation d'éléments unitaires

COMPUTER CONTROLLED ANTENNA UNIT - EANC

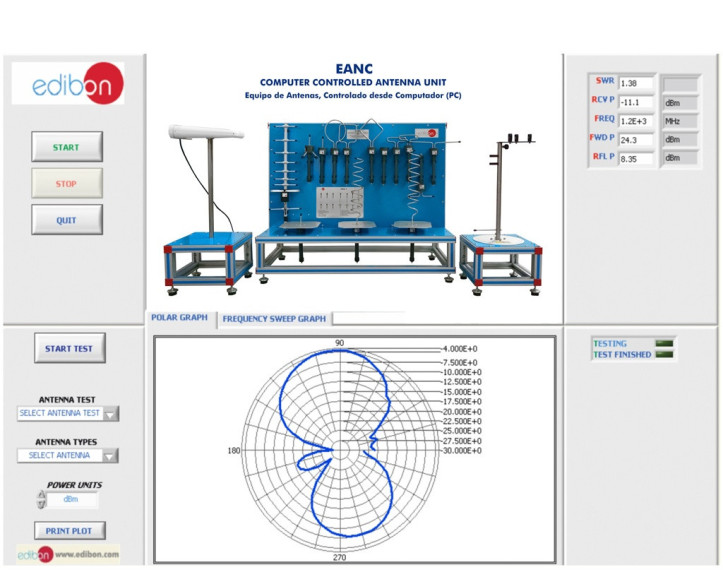

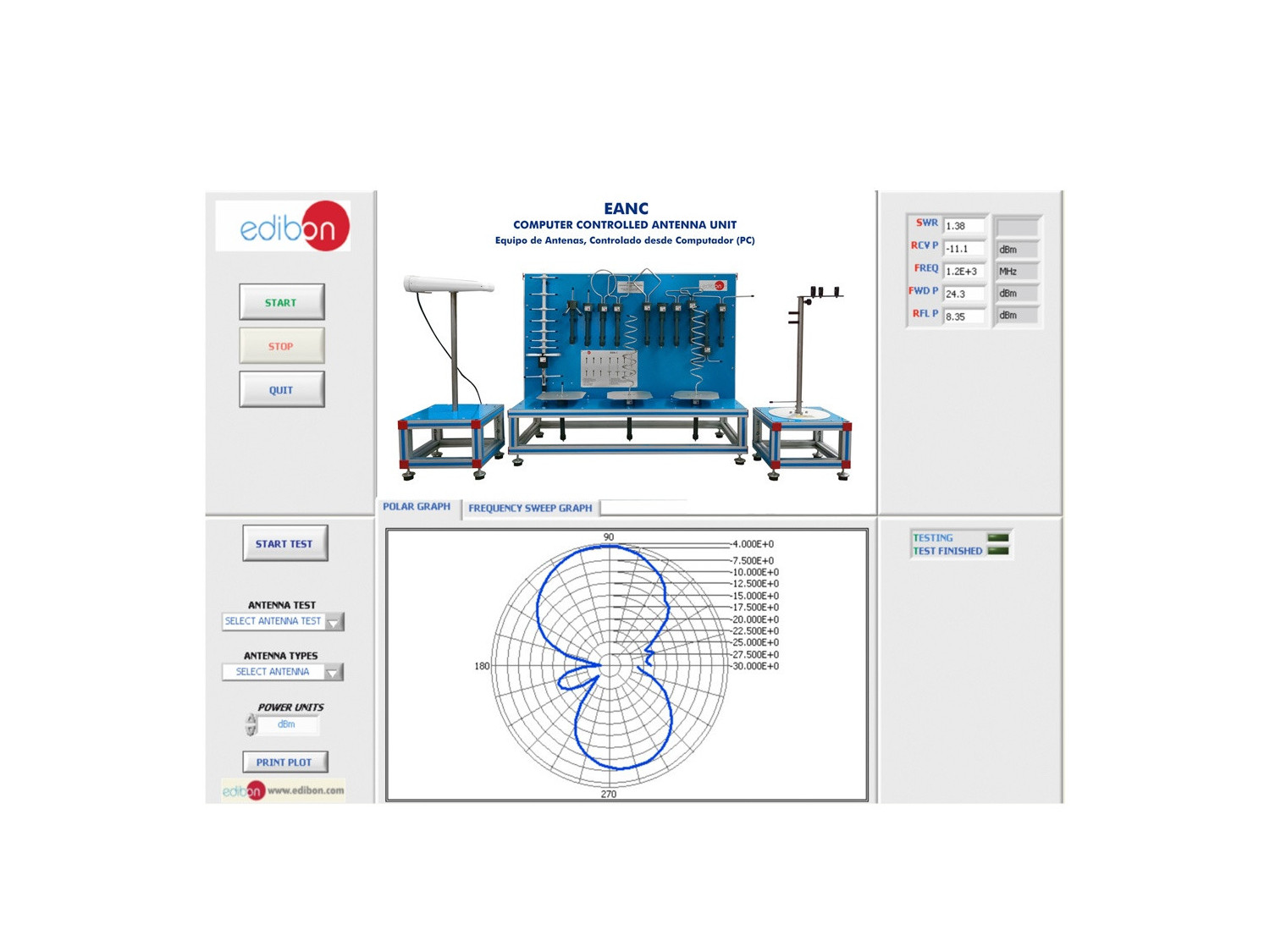

EANC/SOF. Écrans principaux du logiciel

COMPUTER CONTROLLED ANTENNA UNIT - EANC
COMPUTER CONTROLLED ANTENNA UNIT - EANC
COMPUTER CONTROLLED ANTENNA UNIT - EANC
COMPUTER CONTROLLED ANTENNA UNIT - EANC
COMPUTER CONTROLLED ANTENNA UNIT - EANC

SYSTEMES INNOVANTS

Équipementd´Antennes, Contrôlé par Ordinateur (PC), "EANC", est un système avancé qui fonctionne avec un ordinateur (PC), qui permet l'acquisition de données et le contrôle de la caractérisation de l'antenne à l'aide du système SCADA (Boîtier d'Interface de Contrôle + Logiciel de Contrôle).

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur
ESN

EDIBON Scada-Net

Laboratories

3TV
 Laboratoire de Télécommunications pour l'enseignement Technique et Professionnel
3HE
 Laboratoire de Télécommunications pour l'enseignement Supérieur

NOUVELLES LIÉES

EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
Communication aspects of Unmanned Aircraft System (UAS)
Communication aspects of Unmanned Aircraft System (UAS)
The Unmanned Aircraft System (UAS) sector is currently expanding, particularly in the civil or commercial sector, although the UAS government sector has been experiencing a high growth rate in the last few years.
Lire plus

Description Générale

Équipementd´Antennes, Contrôlé par Ordinateur (PC), "EANC", est un système avancé qui fonctionne avec un ordinateur (PC), qui permet l'acquisition de données et le contrôle de la caractérisation de l'antenne à l'aide du système SCADA (Boîtier d'Interface de Contrôle + Logiciel de Contrôle).

Le "EANC" effectue une rotation complète (360°) et automatiquement de la tour de l'antenne d'émission contrôlée par pour dessiner le diagramme de rayonnement de l'antenne et l'afficher dans la fenêtre de l'ordinateur (PC). Le "EANC" permet également un balayage en fréquence complète, automatiquement, afin d'effectuer une analyse de bande passante d'une antenne.

Le "EANC" permet aux étudiants d'apprendre à effectuer des mesures essentielles d'antennes: diagramme de rayonnement dans les plans. Azimutal et altitude (plans électrique et magnétique), niveau du signal en temps réel, rapport d'ondes stationnaires (ROS), étude de l'efficacité de l'antenne sur une large gamme de fréquences (largeur de bande), de directivité et de gain d'antenne.

Toutes ces mesures sont affichées sur l'ordinateur (PC) et l'élève peut sauvegarder les résultats pour une analyse ultérieure. Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend: l'Unité elle-même + un Boîtier d'Interface de Contrôle + une Carte d'Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d'Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Familiarisation avec le formateur.
  2. Installation, connexion et familiarisation avec le logiciel de contrôle de l'ordinateur.
  3. Principes de base de la mesure des paramètres de diagramme de rayonnement.
  4. Étude des signaux environnants.
  5. Effet de distance sur la puissance de rayonnement.
  6. Direction du rayonnement maximum et gain d'une antenne.
  7. Analyse de la bande passante de l'antenne.
  8. Étude des antennes monopôles.
  9. Étude des antennes avec des plans de masse.
  10. Étude des antennes dipôles.
  11. Etude des antennes à boucle (antennes à boucle circulaire, carrée et diamant).
  12. Etude des antennes hélicoïdales à polarisation circulaire.
  13. Etude des antennes Yagi-Uda.
  14. Etude des antennes patch à microruban.
  15. Mesure SWR et conversion en perte de retour et puissance réfléchie.
  16. Amélioration de la performance d'un système.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

Possibilités pratiques supplémentaires avec le kit d'antennes en option (EAN-2):

  1. Etude de l'antenne cornet.
  2. Etude du réflecteur parabolique.
  3. Principes de base des antennes à large bande passante: antenne log-périodique.
  4. Principes de base des antennes à large bande passante: antenne discone.
  5. Principes de base de l'antenne matricielle microruban.

Autres possibilités à réaliser avec cette unité:

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc, en temps réel.
  3. Le système de contrôle informatique avec SCADA permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité EANC via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité EANC.
  9. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.
