HVAC Unité Didactique des Ventilateurs Axiaux, Contrôlée par Ordinateur (PC)

8.7.2.- VENTILATEURS
COMPUTER CONTROLLED AXIAL FAN TEACHING UNIT - HVAC

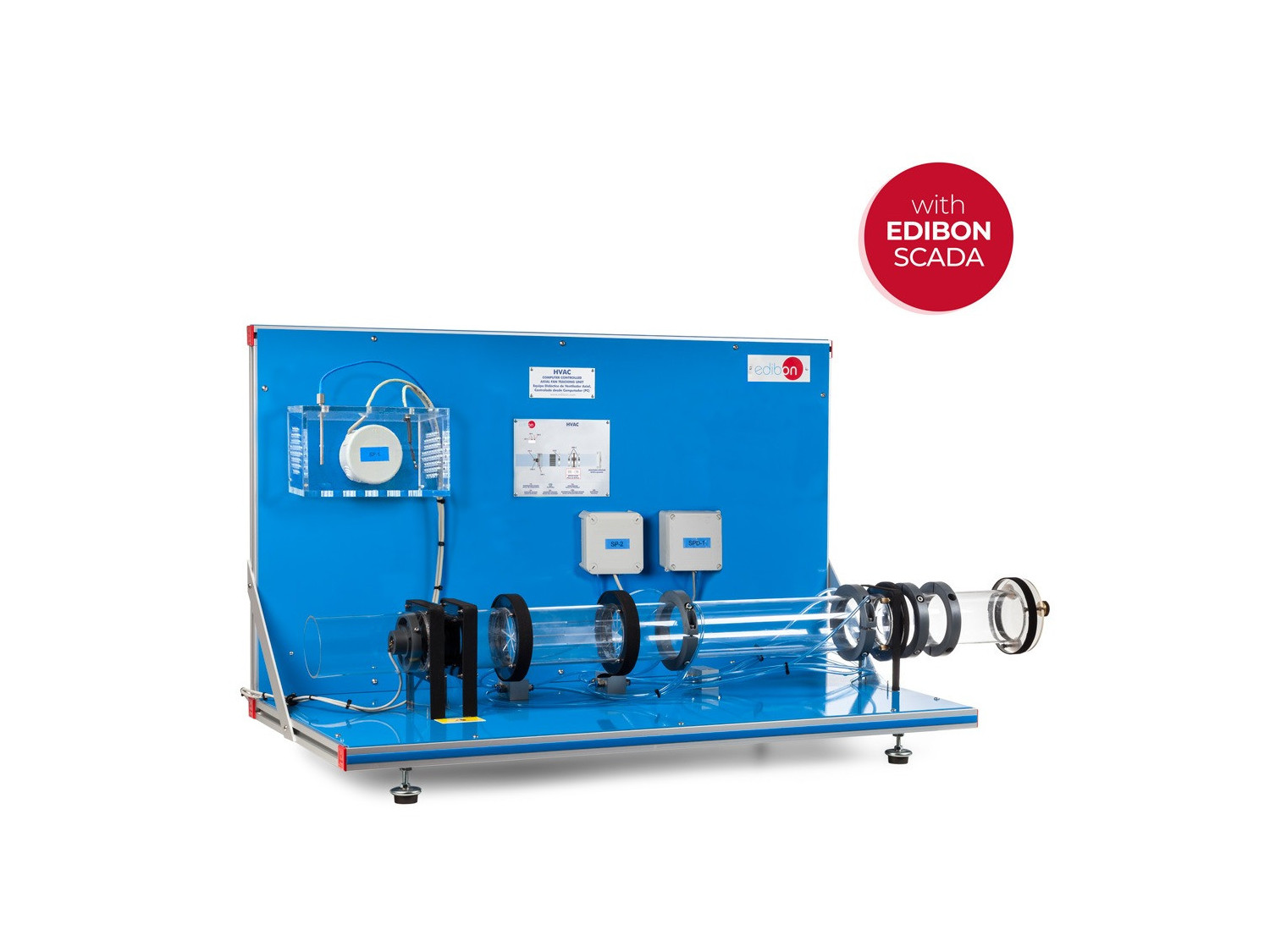

Unité: HVAC. Unité Didactique des Ventilateurs Axiaux, Contrôlée par Ordinateur (PC)

COMPUTER CONTROLLED AXIAL FAN TEACHING UNIT - HVAC

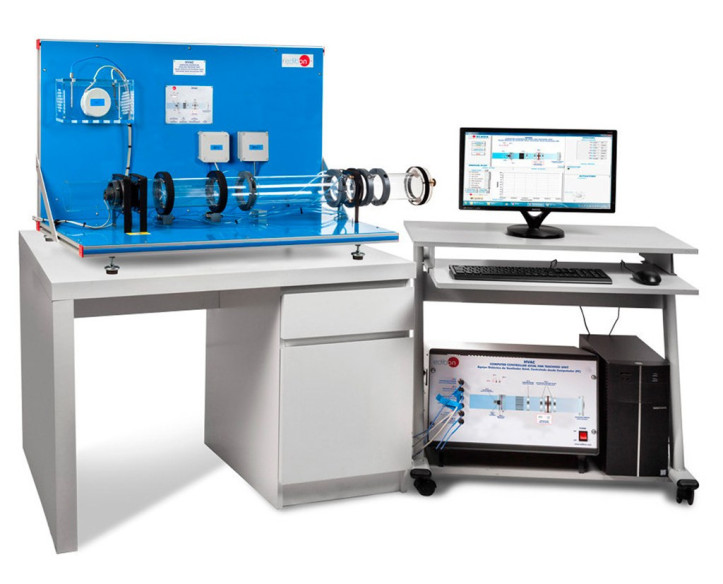

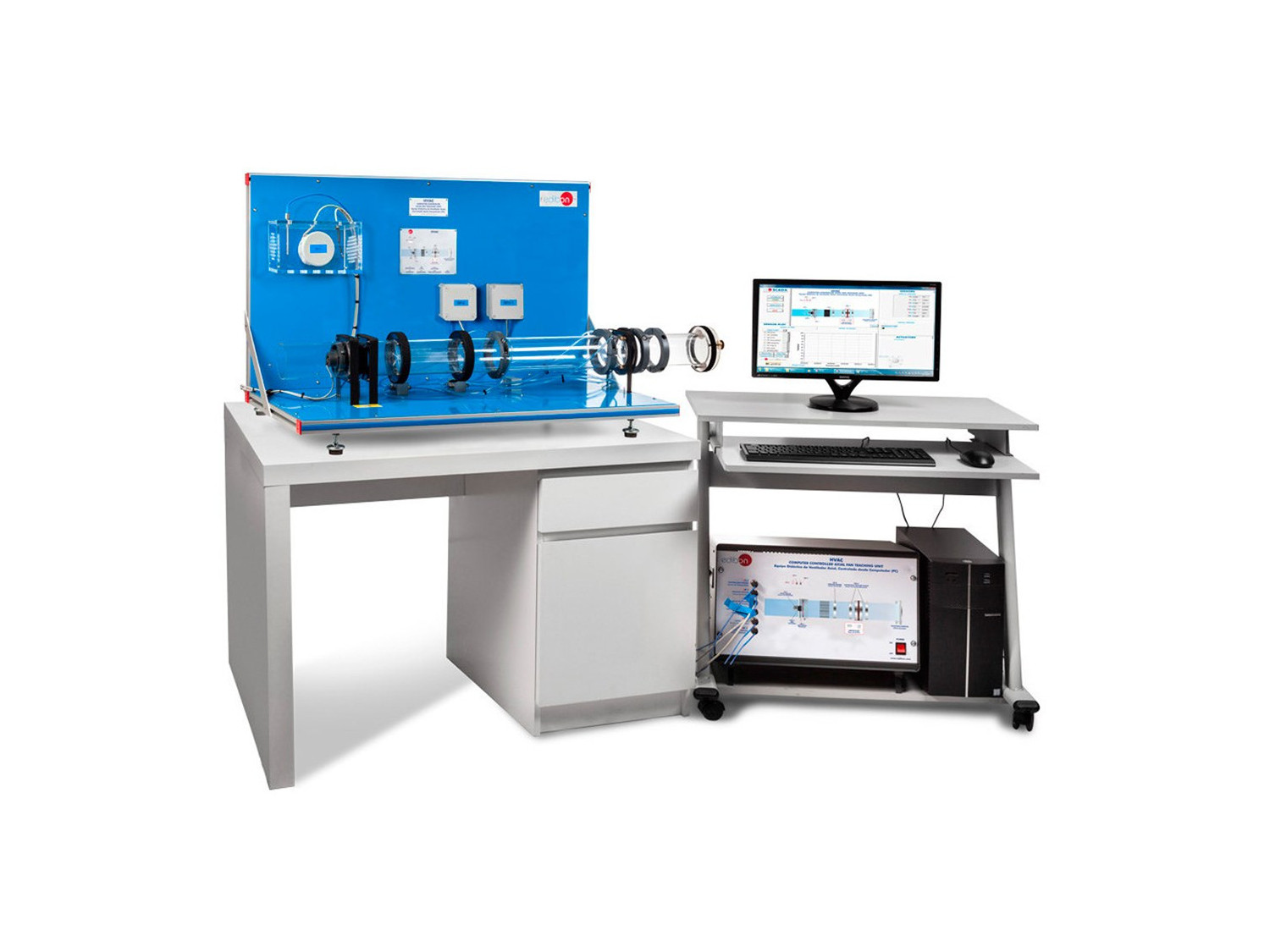

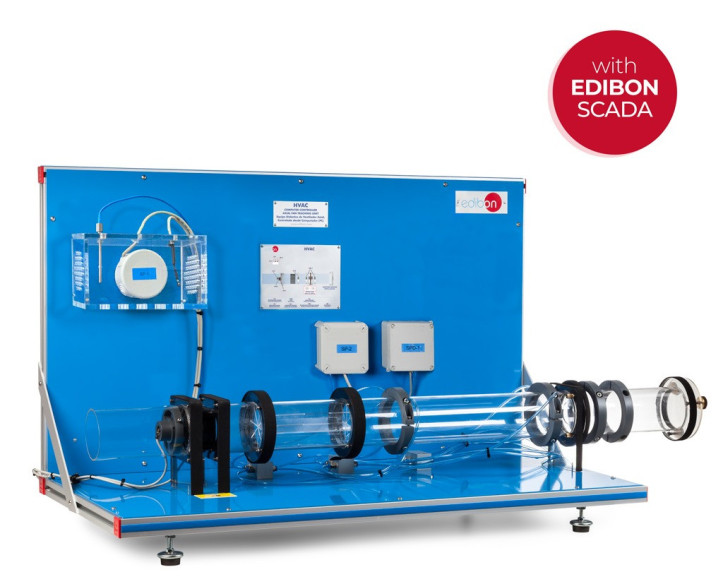

Unité complète HVAC

COMPUTER CONTROLLED AXIAL FAN TEACHING UNIT - HVAC

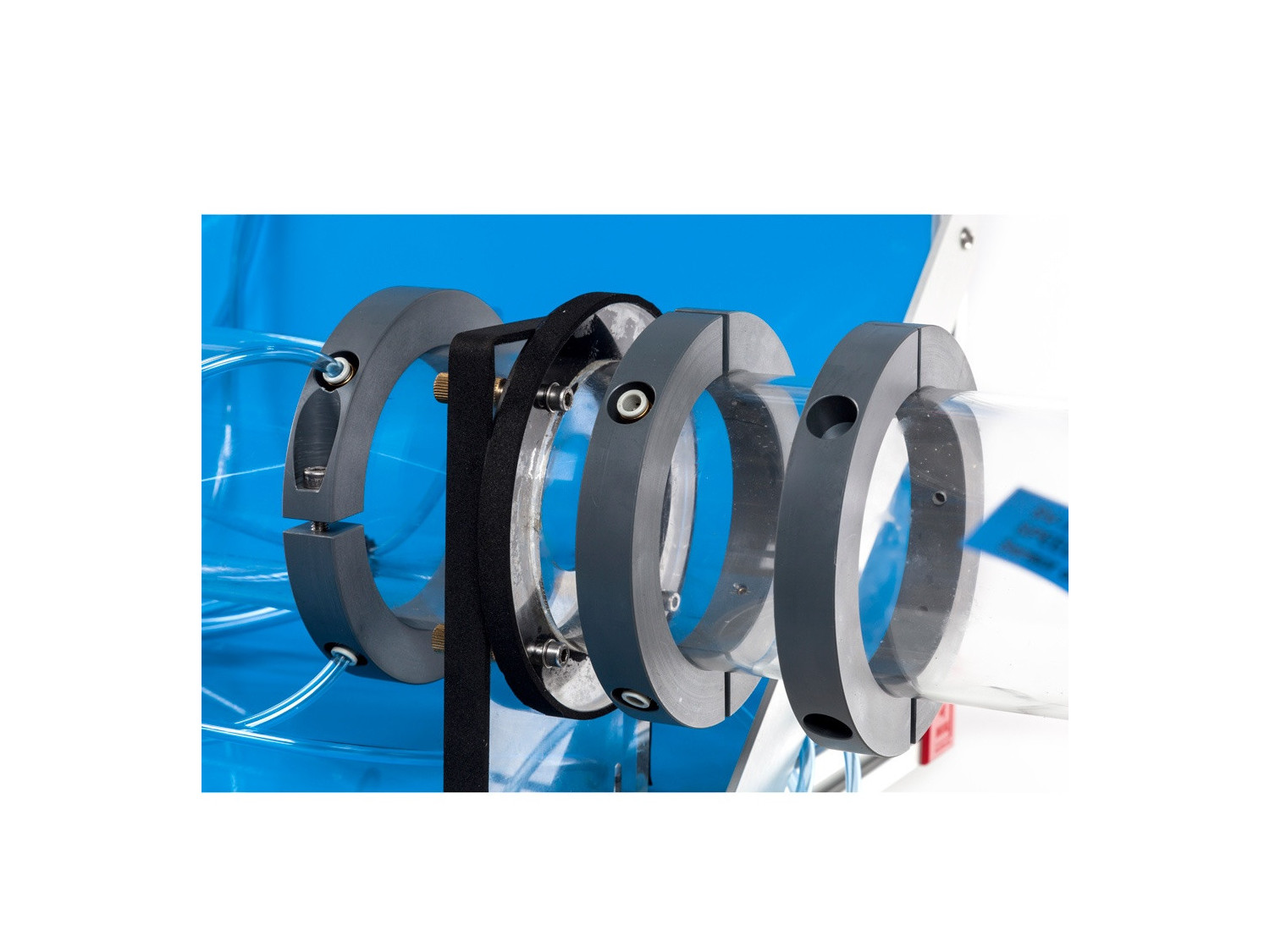

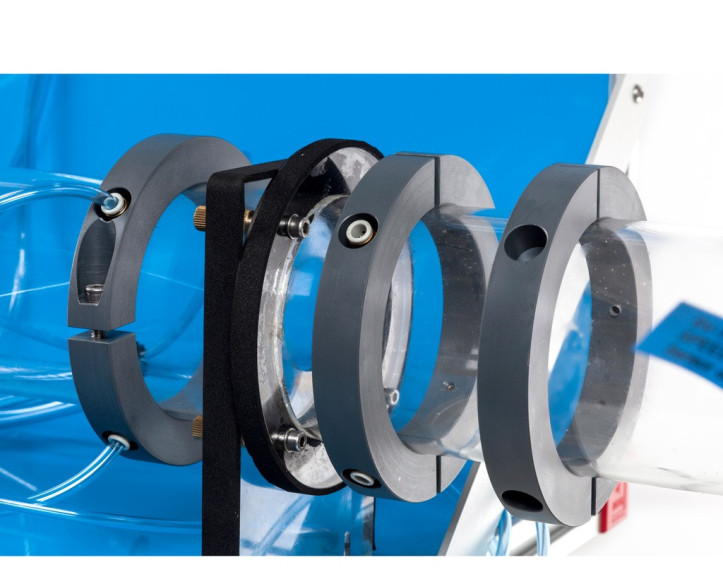

Détail de l'unité

COMPUTER CONTROLLED AXIAL FAN TEACHING UNIT - HVAC

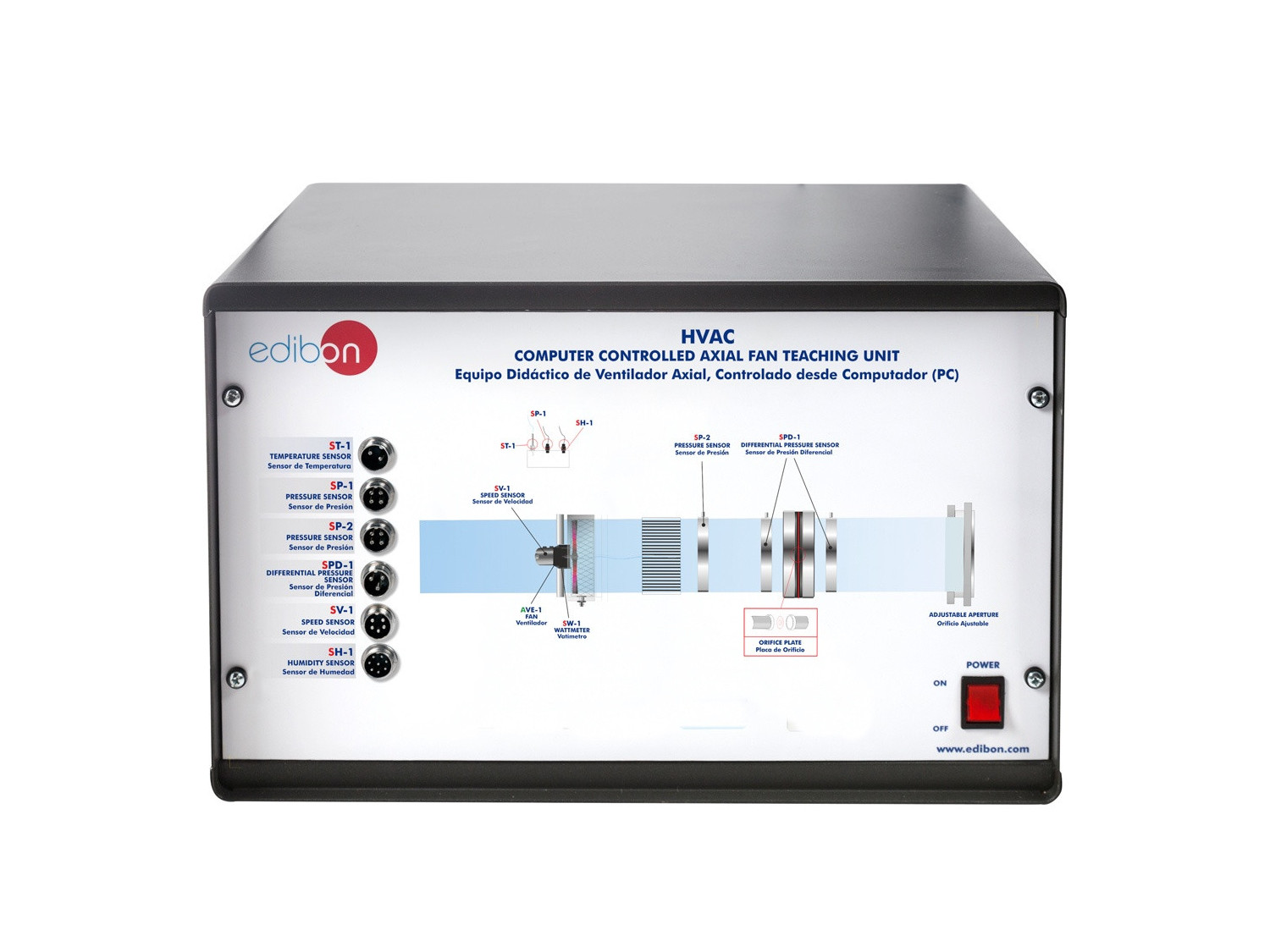

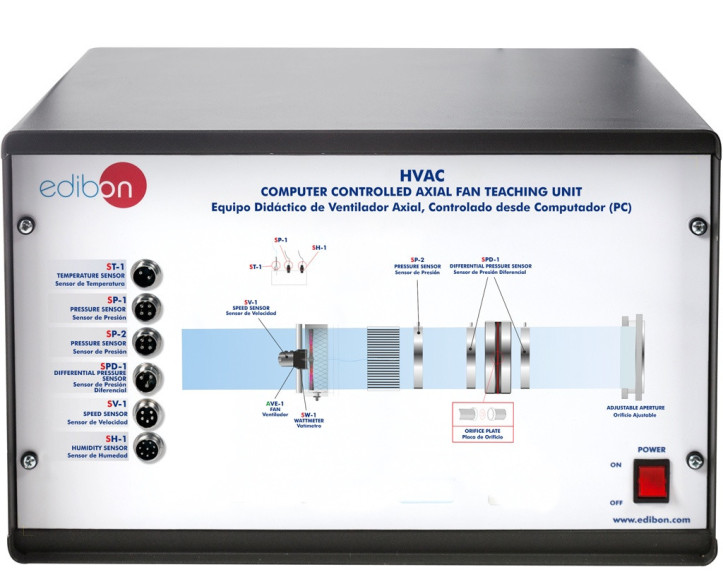

HVAC/CIB. Boîte d'Interface de Contrôle: La Control Interface Box fait partie du système SCADA

COMPUTER CONTROLLED AXIAL FAN TEACHING UNIT - HVAC

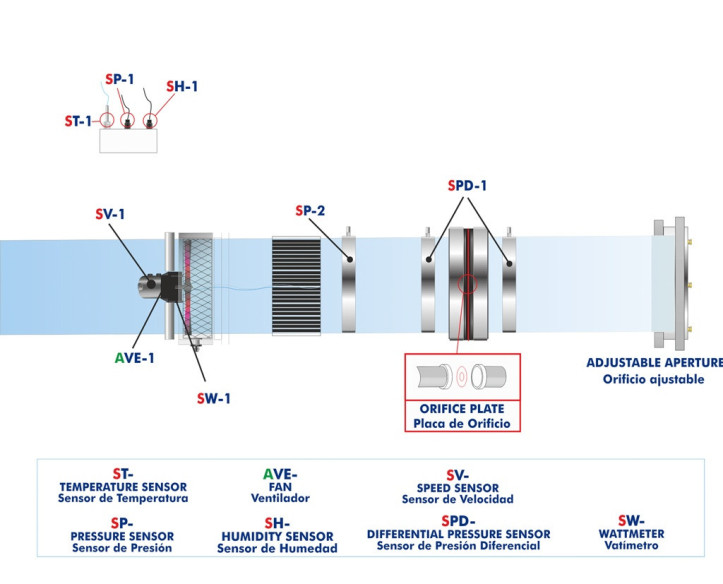

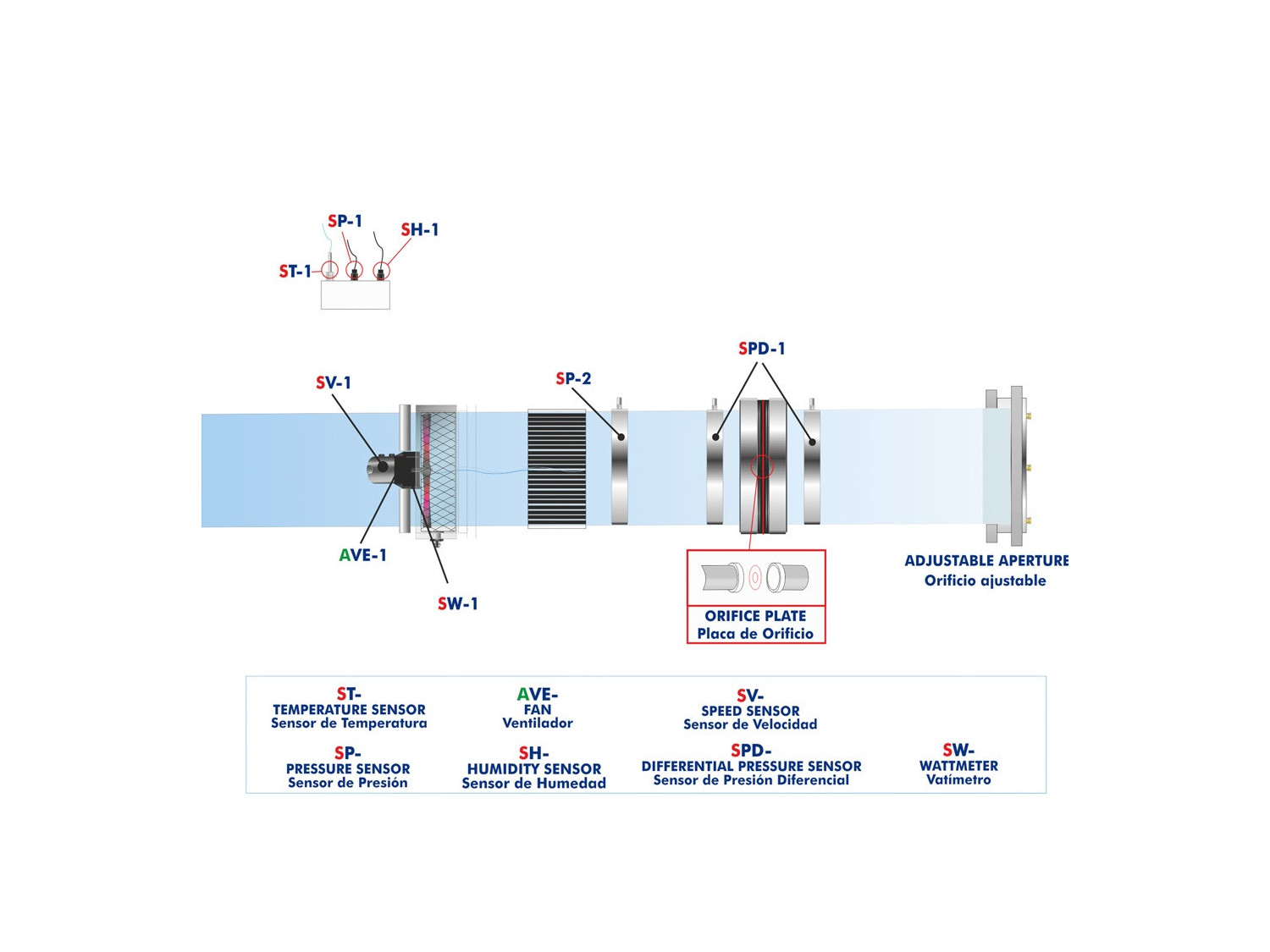

Diagramme de processus et affectation d'éléments unitaires

COMPUTER CONTROLLED AXIAL FAN TEACHING UNIT - HVAC

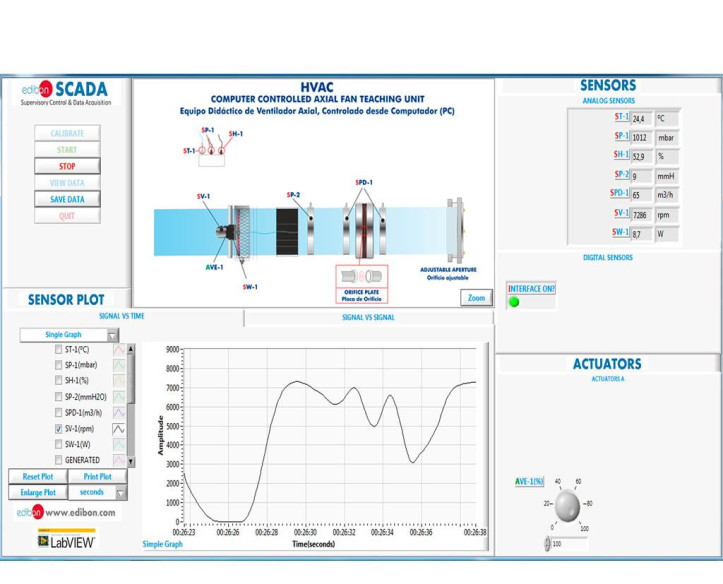

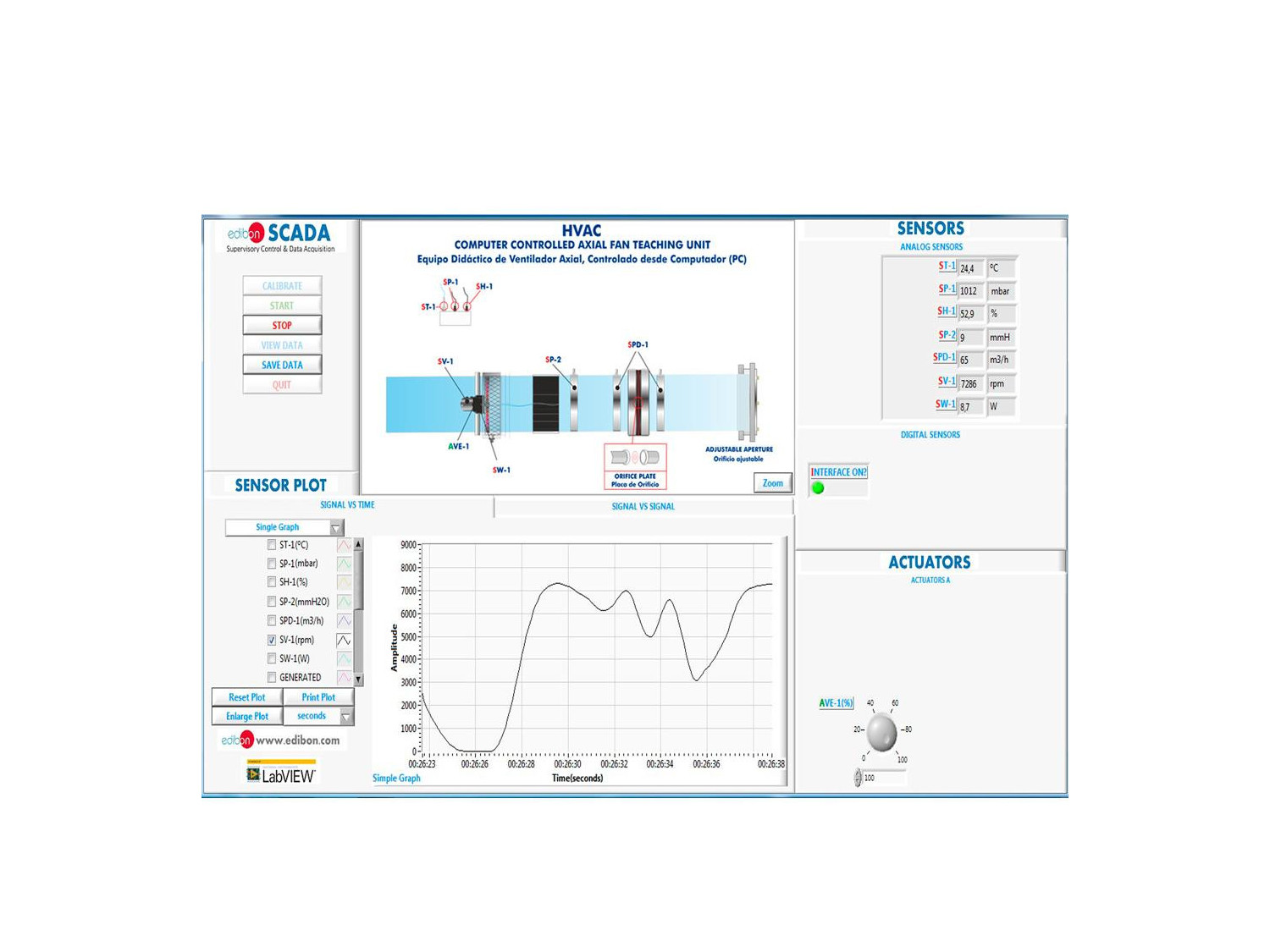

HVAC/SOF. Écrans principaux du logiciel

COMPUTER CONTROLLED AXIAL FAN TEACHING UNIT - HVAC
COMPUTER CONTROLLED AXIAL FAN TEACHING UNIT - HVAC
COMPUTER CONTROLLED AXIAL FAN TEACHING UNIT - HVAC
COMPUTER CONTROLLED AXIAL FAN TEACHING UNIT - HVAC
COMPUTER CONTROLLED AXIAL FAN TEACHING UNIT - HVAC
COMPUTER CONTROLLED AXIAL FAN TEACHING UNIT - HVAC

SYSTEMES INNOVANTS

El Equipo Didáctico de Ventilador Axial, Controlado desde Computador (PC), "HVAC", es un equipo que permite la observación, el estudio y el análisis del procedimiento operativo de un ventilador de flujo axial.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur
FSS

Système de Simulation de Défauts
PLC

Contrôle des Processus Industriels par PLC
PLCHMI

IIoT Contrôle et surveillance local / à distance avec IHM
ELK

Kit de Développement Logiciel EDIBON, Optimisé par NI LabVIEW™
ECR

Système Modulaire Industriel EDIBON avec NI CompactRIO
ESN

EDIBON Scada-Net
ECL

EDIBON Cloud Learning

Laboratories

8TV
 Laboratoire de Mécanique des Fluides pour l'enseignement Technique et Professionnel
8HE
 Laboratoire de Mécanique des Fluides pour l'enseignement Supérieur

NOUVELLES LIÉES

EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
Setting up at ISEC Lisboa
Setting up at ISEC Lisboa
We are sharing with you a new installation that we have carried out at ISEC Lisboa - Instituto Superior de Educação e Ciências. Together with the Engineering & Aeronautics department, our team has installed several units, including: the Computer Controlled Two-Shaft Gas Turbine/Jet Engine;...
Lire plus
NEW Fluid Mechanics Course
NEW Fluid Mechanics Course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of Fluid Mechanics and learn about #fluids properties. #DiscoverEdibon #Engineering.
Lire plus

Description Générale

El Equipo Didáctico de Ventilador Axial, Controlado desde Computador (PC), "HVAC", es un equipo que permite la observación, el estudio y el análisis del procedimiento operativo de un ventilador de flujo axial.

El elemento principal de este equipo es un ventilador centrífugo de velocidad controlado desde computador (PC), la cual se mide a través de un sensor de velocidad y mediante un vatímetro se determina la potencia consumida por dicho ventilador. El tubo principal que compone el equipo es transparente. El caudal de aire se puede regular mediante un orificio ajustable, ubicado a la entrada del conducto. También dispone de una placa orificio para el cálculo del caudal de aire mediante un sensor de presión diferencial.

Se dispone también de medida de temperatura, de presión y de humedad para conocer las condiciones del aire de entrada.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Cálculo del caudal mediante la placa de orificio.
  2. Cálculo del caudal mediante la medición de la presión estática, dinámica y total, con un orificio ajustable.
  3. Cálculo del rendimiento del ventilador en términos de presión estática y total y potencia de entrada del motor, como función del caudal de entrada.
  4. Introducción a las leyes de similitud del escalado.

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Calibración de los sensores.
  2. Cálculo de la curva característica del ventilador axial a velocidad constante según el caudal utilizado por el orificio ajustable.
  3. Estudio del control del ventilador axial mediante la variación de su velocidad de giro.
  4. Estudio y comparación de los resultados prácticos y de los resultados calculados por los estudiantes.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo HVAC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo HVAC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
