EEICI Unité pour l'Essai des Impacts Charpy et Izod

7.3.2.1.- TEST MÉCANIQUE 14.1.8.- ESSAIS MÉCANIQUES
CHARPY AND IZOD IMPACT TESTING UNIT - EEICI

SYSTEMES INNOVANTS

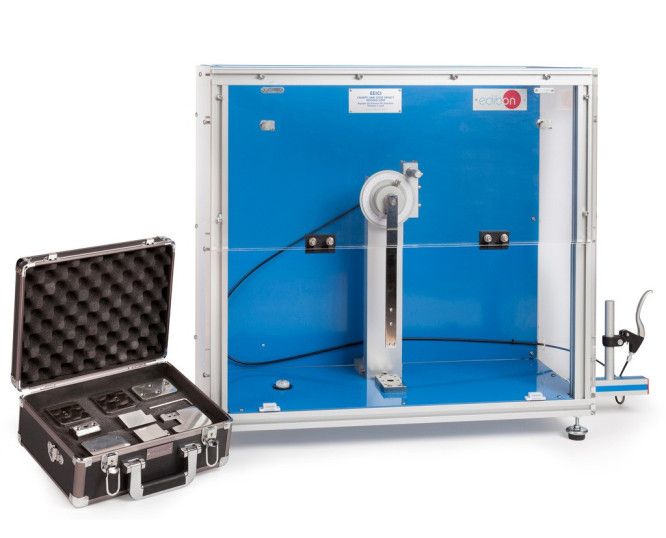

L'Unité pour l’Essai des Impacts Charpy et Izod, "EEICI", se compose d'un pendule supporté par des roulements avec un bras de 330 mm de long et un système de fixation dans la position initiale de l'essai. Le marteau approprié pour l'essai Charpy ou Izod est vissé à l'une de ses extrémités.

Voir description générale

Expansions

ICAI

Logiciel Interactif pour l'Enseignement assisté par Ordinateur
MSAC

Système Modulaire d'Acquisition et de Contrôle

Laboratories

7TV
 Laboratoire de Mécanique, d'automobile et de Matériaux pour l'enseignement Technique et Professionnel
7HE
 Laboratoire de Mécanique, d'automobile et de Matériaux pour l'enseignement Supérieur

NOUVELLES LIÉES

EDIBON et son engagement envers les compétences européennes
EDIBON et son engagement envers les compétences européennes
Chez EDIBON, nous sommes engagés à renforcer les compétences comme pilier stratégique pour la compétitivité et le bien-être social de l'Union européenne. Une formation adéquate renforce non seulement l'économie, mais permet également aux individus de participer pleinement à la société et à la...
Lire plus
NEW Photoelasticity course
NEW Photoelasticity course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of Photoelasticity and learn about #elasticity, #fracturemechanics and #materialtesting. #DiscoverEdibon #Engineering.
Lire plus
NEW Strength of Materials Course
NEW Strength of Materials Course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of 12 days of material resistance and learn about #energy theorems. #DiscoverEdibon #Engineering Contact us for further information!
Lire plus

Description Générale

L'Unité pour l’Essai des Impacts Charpy et Izod, "EEICI", se compose d'un pendule supporté par des roulements avec un bras de 330 mm de long et un système de fixation dans la position initiale de l'essai. Le marteau approprié pour l'essai Charpy ou Izod est vissé à l'une de ses extrémités.

Le marteau Charpy est en forme de "C" et est utilisé pour les essais de choc sur des spécimens supportés horizontalement aux deux extrémités et le marteau Izod est utilisé pour frapper sur des spécimens fixés verticalement.

L'unité dispose de pinces pour chaque marteau, formées par deux supports situés au centre de la base pour mettre l'échantillon, étant soutenus à leurs deux extrémités dans le cas de la pince Charpy et fixe et verticale dans le cas de la pince Izod.

L'énergie employée pour briser l'éprouvette sera indiquée par le déplacement de l'aiguille d'un disque gradué.

Les éprouvettes sont munies d'encoches pour faciliter la rupture et sont réalisées en PVC, téflon et méthacrylate selon les normes :

  • Méthode Charpy : ISO 179.
  • Méthode Izod : ISO 180.

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

  1. Détermination expérimentale de l'énergie nécessaire à la rupture d'éprouvettes de différents matériaux par la méthode Charpy.
  2. Détermination expérimentale de l'énergie nécessaire à la rupture d'éprouvettes de différents matériaux par la méthode Izod.
  3. Détermination expérimentale des pertes par frottement du pendule.
