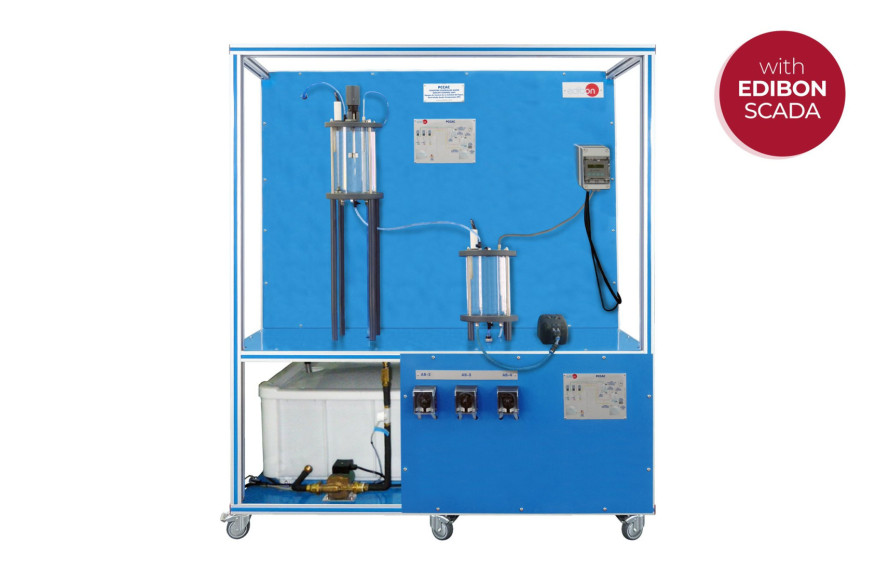

COMPUTER CONTROLLED WATER QUALITY CONTROL UNIT - PCCAC

SISTEMAS INOVADORES

Water is impelled by a pump from a supply tank towards a first transparent tank equipped with a stirrer and a conductivity sensor.

Ver descrição geral

Expansões

ICAI

Software Interativo para Educação Assistida por Computador
FSS

Sistema de Simulação de Falhas
PLC

Controle de Processos Industriais por CLP
ELK

Kit de Desenvolvimento de Software EDIBON, Desenvolvido por NI LabVIEW ™
ECR

Sistema Modular Industrial EDIBON com NI CompactRIO
ESN

EDIBON Scada-Net
ECL

Educação a Distância EDIBON

NOTÍCIAS RELACIONADAS

EDIBON and its commitment to European Skills
EDIBON and its commitment to European Skills
At EDIBON, we are committed to strengthening skills as a strategic pillar for the competitiveness and social well-being of the European Union. Proper training not only boosts the economy but also enables individuals to fully participate in society and democracy.
Ler mais
Captura Direta de Ar: A Tecnologia Chave na Luta Contra a Mudança Climática
Captura Direta de Ar: A Tecnologia Chave na Luta Contra a Mudança Climática
A Captura Direta de Ar (DAC) é uma tecnologia inovadora que remove o CO₂ diretamente do ar usando reações químicas com solventes líquidos ou absorventes sólidos. Apesar dos desafios, como altos custos e consumo de energia, a DAC oferece uma solução potencial para reduzir as concentrações de CO₂...
Ler mais
Compreendendo e Melhorando os Sistemas de Tratamento de Água Potável
Compreendendo e Melhorando os Sistemas de Tratamento de Água Potável
Instalações de Tratamento de Águas Residuais Enquanto as estações de tratamento de água potável se concentram em fornecer água potável segura, as instalações de tratamento de águas residuais lidam com o tratamento da água usada antes de ser liberada novamente no meio ambiente. Essas instalações...
Ler mais
NEW Food & Water technologies leaflets
NEW Food & Water technologies leaflets
Food Technology is a branch of Food Science based on multidisciplinary knowledge of nutrition, chemical analysis, physics, biochemistry and engineering. Water treatment technologies obtain drinking water, so necessary for our life. Both disciplines have become in recent years an indispensable...
Ler mais

Descrição Geral

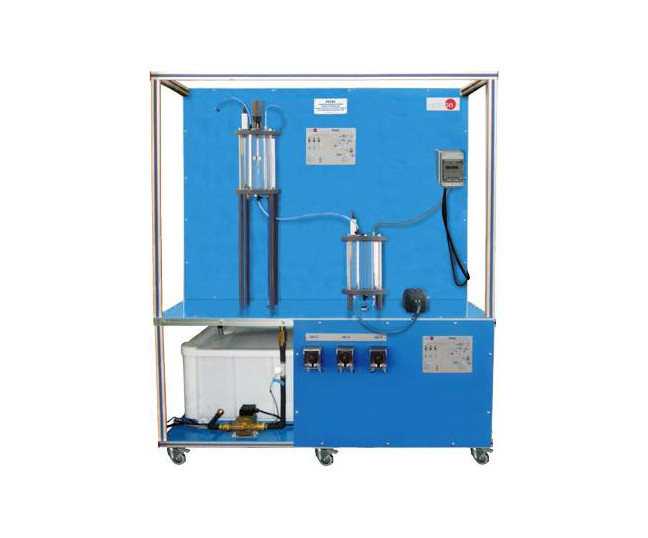

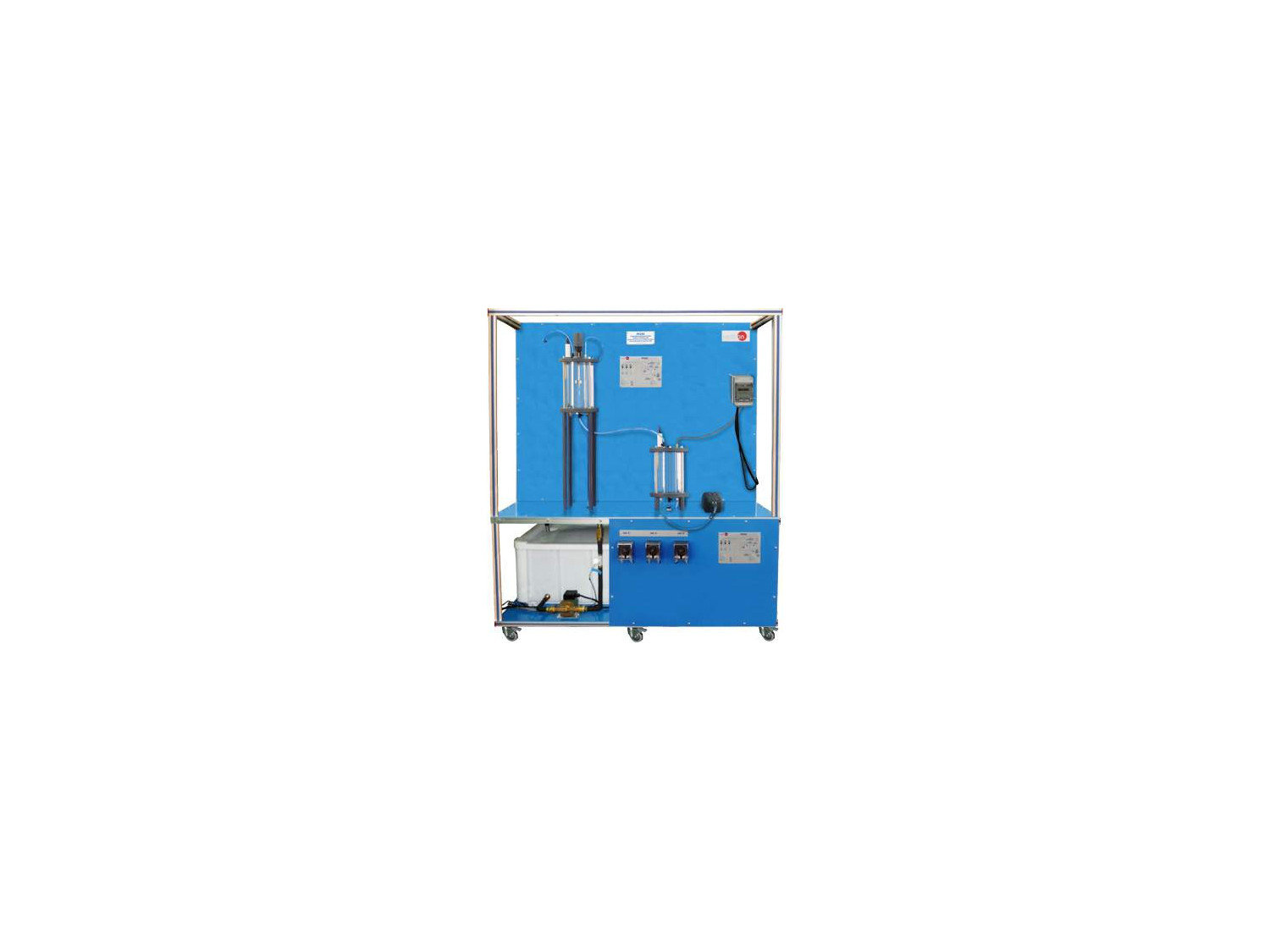

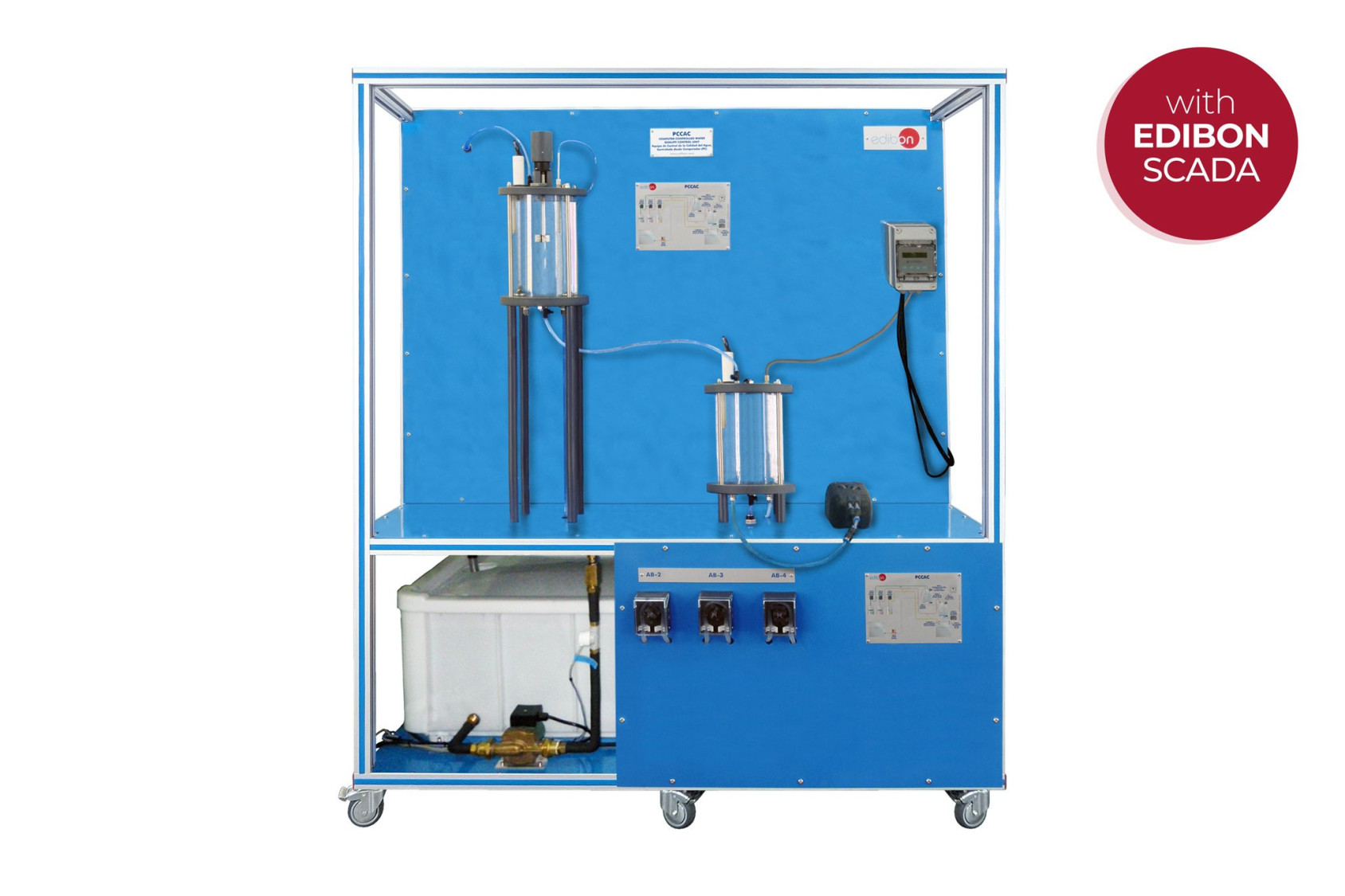

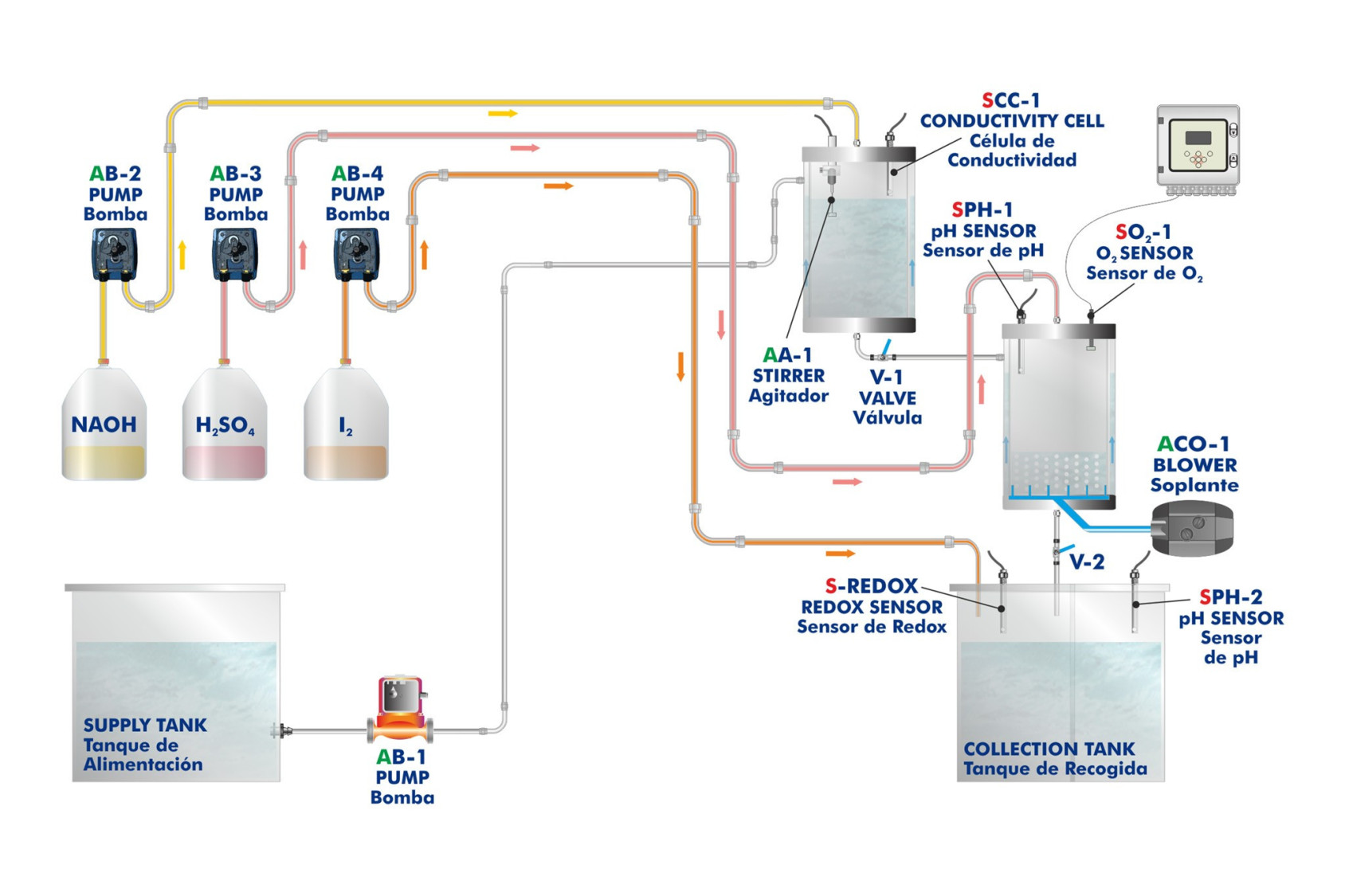

Water is impelled by a pump from a supply tank towards a first transparent tank equipped with a stirrer and a conductivity sensor.

Conductivity is regulated in this tank by the addition of diluted caustic soda impelled by a computer controlled peristaltic pump.

Afterwards, water flows by gravity towards a second transparent tank equipped with a pH sensor and a dissolved oxygen sensor. Due to the caustic soda added to the first tank, the pH increases considerably. Diluted sulfuric acid is added with a computer controlled peristaltic pump to neutralize water to a suitable pH. A computer controlled compressor will inject compressed air in this second tank to regulate dissolved oxygen.

Finally, water flows towards a collection tank, where the redox potential and the pH are measured through sensors. Other computer controlled peristaltic pump allows the addition of an iodine solution to regulate the redox potential.

P, PD, PI and PID controls for the different stages.

EXERCÍCIOS E PRÁTICAS GUIADAS

EXERCÍCIOS PRÁTICOS GUIADOS INCLUÍDOS NO MANUAL

  1. Study and influence of the main physical-chemical parameters on the water quality.
  2. Analysis of the conductivity, pH, oxygen concentration and redox potential of water.
  3. Influence of caustic soda on the electric conductivity of water.
  4. Influence of caustic soda on the water pH.
  5. Influence of sulfuric acid on the water pH.
  6. Influence of air injection on the water oxygen concentration.
  7. Influence of iodine on the water redox potential.
  8. Analysis and study of different types of control P, PD, PI, PID.
  9. Sensors calibration

EXERCÍCIOS MAIS PRÁTICOS A SEREM FEITOS COM A UNIDADE

  1. Sensors calibration.
