PEFC Оборудование для флокуляции, управляемое компьютером (ПК)

12.3.- ОБРАБОТКА ПИТЬЕВОЙ ВОДЫ 13.3.- ОЧИСТКА СТОЧНЫХ ВОД
COMPUTER CONTROLLED FLOCCULATION TEST UNIT - PEFC

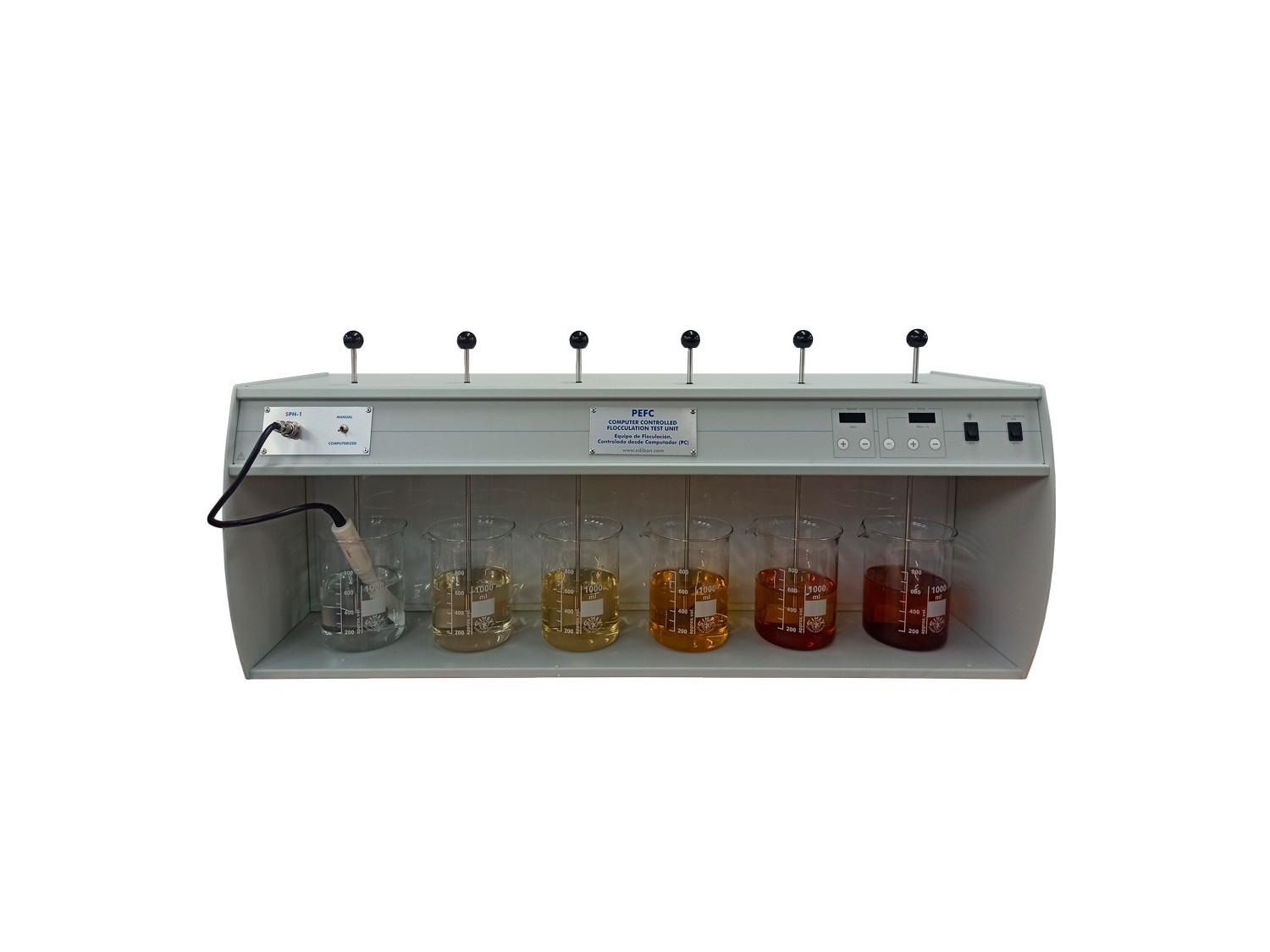

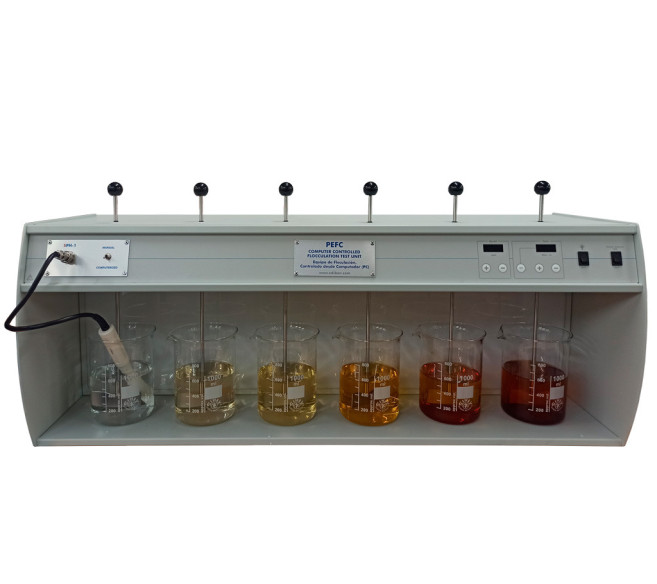

Unit: PEFC. Computer Controlled Flocculation Test Unit

COMPUTER CONTROLLED FLOCCULATION TEST UNIT - PEFC

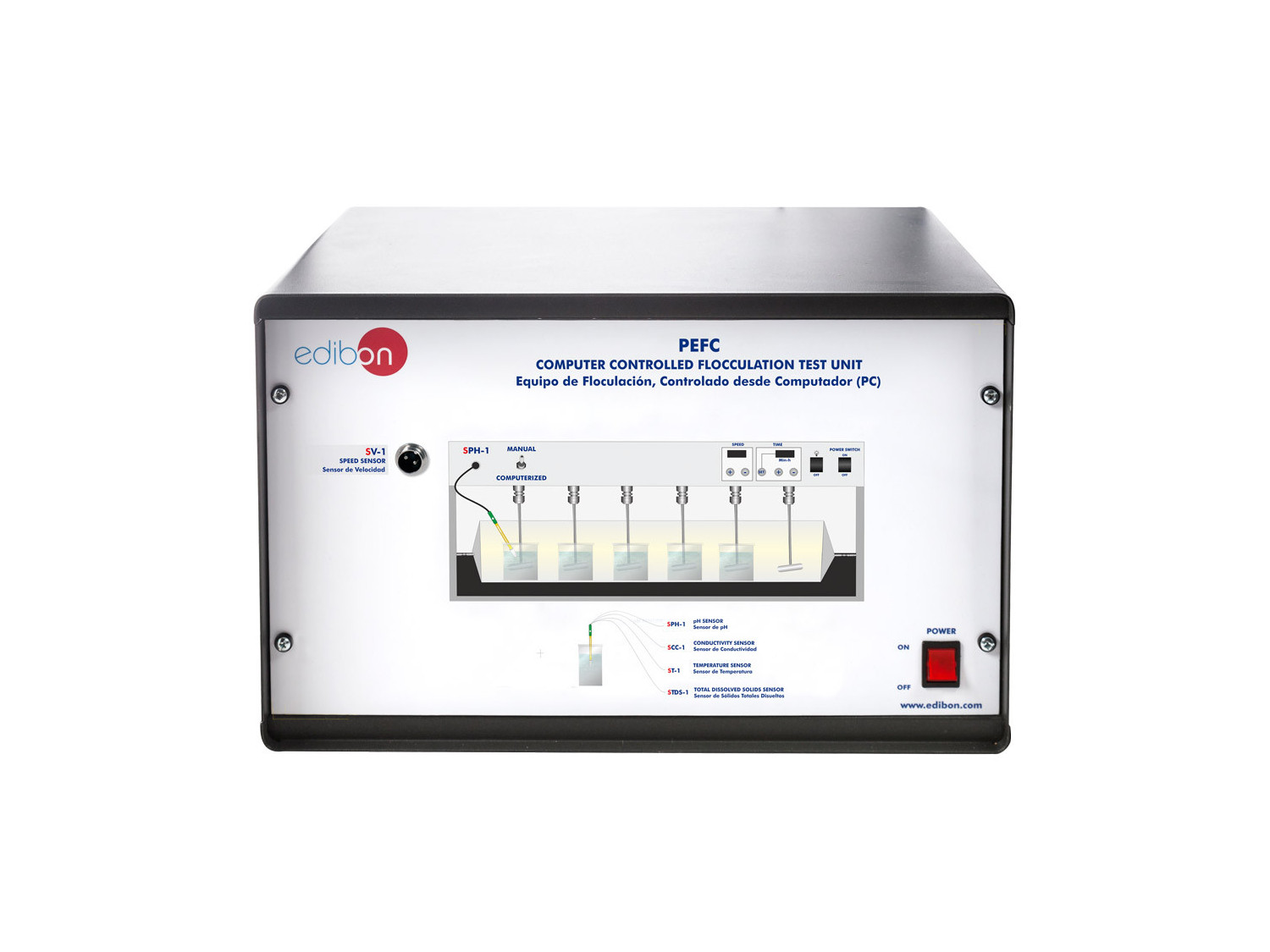

PEFC/CIB. Control Interface Box: The Control Interface Box is part of the SCADA system

COMPUTER CONTROLLED FLOCCULATION TEST UNIT - PEFC

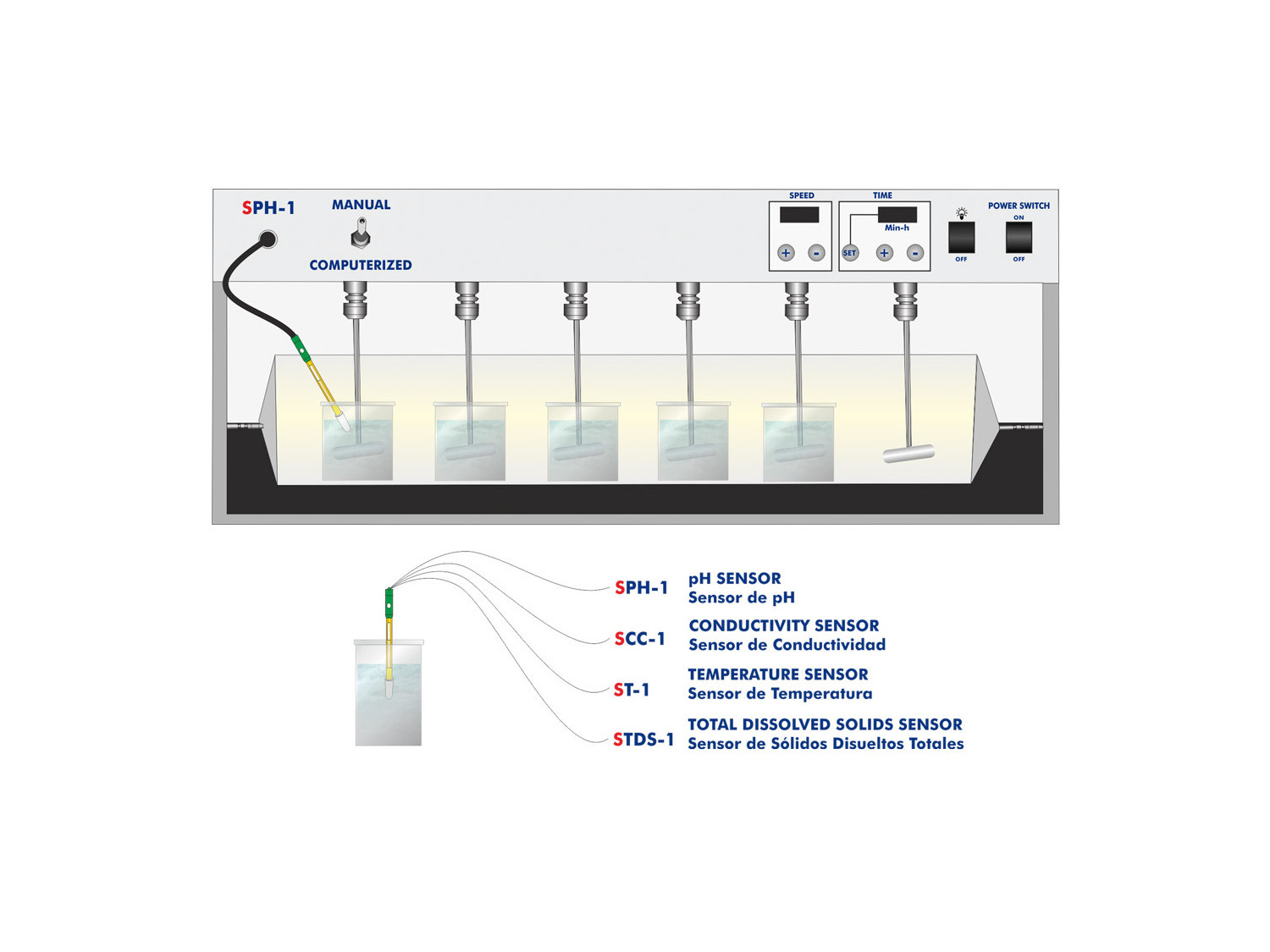

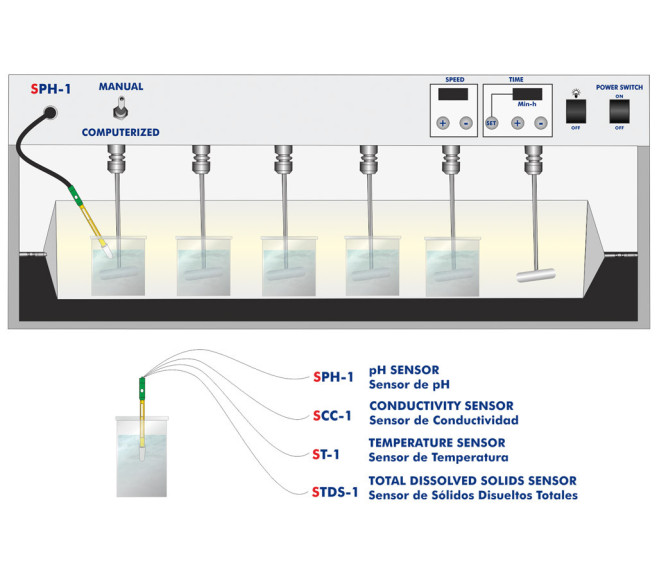

Process diagram and unit elements allocation

COMPUTER CONTROLLED FLOCCULATION TEST UNIT - PEFC

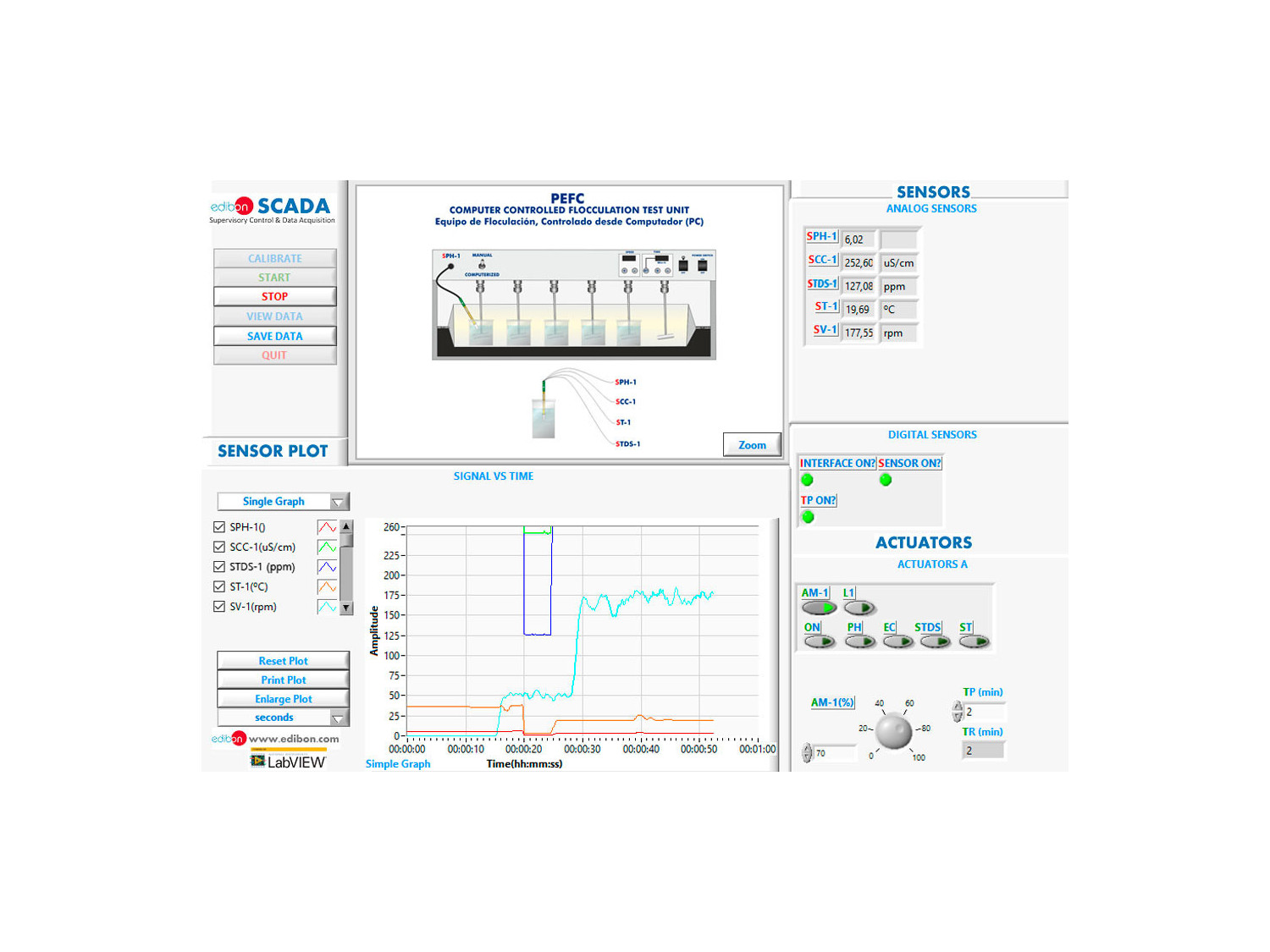

PEFC/SOF. Real time representation of any measured variable

COMPUTER CONTROLLED FLOCCULATION TEST UNIT - PEFC
COMPUTER CONTROLLED FLOCCULATION TEST UNIT - PEFC
COMPUTER CONTROLLED FLOCCULATION TEST UNIT - PEFC
COMPUTER CONTROLLED FLOCCULATION TEST UNIT - PEFC

ИННОВАЦИОННЫЕ СИСТЕМЫ

The Computer Controlled Flocculation Test Unit, "PEFC", allows to study the coagulation and flocculation operations and to analyze the main parameters that determine the colloids removal operation.

Посмотреть общее описание

Расширения

ICAI

Программное Обеспечение для Интерактивного Компьютерного Обучения
FSS

Система Симулирования Ошибок
PLC

Управление Производственными Процессами с помощью ПЛК
PLCHMI

Местное/дистанционное Управление и Мониторинг IIoT с HMI
ELK

Набор для разработки ПО EDIBON на базе NI LabVIEW™
ECR

Промышленная Модульная Система EDIBON с NI CompactRIO
ESN

EDIBON Scada-Net
ECL

Облачное Обучение EDIBON

ЛАБОРАТОРИИ

13TV
 Экологическая лаборатория технического и профессионального образования
13HE
 Экологическая лаборатория высшего образования

НОВОСТИ ПО ТЕМЕ

EDIBON and its commitment to European Skills
EDIBON and its commitment to European Skills
At EDIBON, we are committed to strengthening skills as a strategic pillar for the competitiveness and social well-being of the European Union. Proper training not only boosts the economy but also enables individuals to fully participate in society and democracy.
Читать дальше
Прямой захват воздуха: ключевая технология в борьбе с изменением климата
Прямой захват воздуха: ключевая технология в борьбе с изменением климата
Прямая улавливание воздуха (DAC) — это инновационная технология, которая удаляет CO₂ непосредственно из воздуха с помощью химических реакций с жидкими растворителями или твердыми абсорбентами. Несмотря на такие проблемы, как высокие затраты и энергопотребление, DAC предлагает потенциальное...
Читать дальше
Понимание и Улучшение Систем Очистки Питьевой Воды
Понимание и Улучшение Систем Очистки Питьевой Воды
Очистные сооружения сточных вод В то время как станции очистки питьевой воды сосредотачиваются на обеспечении безопасной питьевой воды, очистные сооружения сточных вод обрабатывают использованную воду перед тем, как она будет вновь выпущена в окружающую среду. Эти сооружения играют ключевую...
Читать дальше
NEW Food & Water technologies leaflets
NEW Food & Water technologies leaflets
Food Technology is a branch of Food Science based on multidisciplinary knowledge of nutrition, chemical analysis, physics, biochemistry and engineering. Water treatment technologies obtain drinking water, so necessary for our life. Both disciplines have become in recent years an indispensable...
Читать дальше

ОБЩЕЕ ОПИСАНИЕ

The Computer Controlled Flocculation Test Unit, "PEFC", shows the removal of dissolved substances by coagulation and flocculation.

It has six beakers where water to be tested is poured. Each one has one adjustable speed paddle stirrer.

The unit is illuminated from the base or from the rear side to allow a clear visualization of the supernatant particles.

The instrumentation of the unit allows to determine temperature, pH, conductivity and total dissolved solids to set, thus, the optimum conditions for flocculation.

This Computer Controlled Unit is supplied with the EDIBON Computer Control System (SCADA), and includes: The unit itself + a Control Interface Box + a Data Acquisition Board + Computer Control, Data Acquisition and Data Management Software Packages, for controlling the process and all parameters involved in the process.

УПРАЖНЕНИЯ И ПРИМЕРЫ С ИНСТРУКЦИЯМИ

РУКОВОДСТВО ПО ПРАКТИЧЕСКИМ УПРАЖНЕНИЯМ ВКЛЮЧЕНО В РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

  1. Determination of optimum coagulant dosage.
  2. Study of coagula formation regarding to the mixing time and the agitation speed.
  3. Determination of optimum Ph.
  4. Coagulation test in conjunction with activated carbon.
  5. Sensors calibration.

БОЛЬШЕ ПРАКТИЧЕСКИХ УПРАЖНЕНИЙ ДЛЯ РАБОТЫ С УСТРОЙСТВОМ

  1. Many students view results simultaneously. To view all results in real time in the classroom by means of a projector or an electronic whiteboard.
  2. Open Control, Multicontrol and Real Time Control. This unit allows intrinsically and/or extrinsically to change the span, gains, proportional, integral, derivate parameters, etc, in real time.
  3. The Computer Control System with SCADA allows a real industrial simulation.
  4. This unit is totally safe as uses mechanical, electrical and electronic, and software safety devices.
  5. This unit can be used for doing applied research.
  6. This unit can be used for giving training courses to Industries even to other Technical Education Institutions.
  7. Control of the PEFC unit process through the control interface box without the computer.
  8. Visualization of all the sensors values used in the PEFC unit process.
  9. By using PLC-PI additional 19 more exercises can be done.
  10. Several other exercises can be done and designed by the user.
