FME21 Радиальная турбина потоков жидкости

8.1.7.- ГИДРАВЛИЧЕСКИЕ МАШИНЫ: ТУРБИНЫ

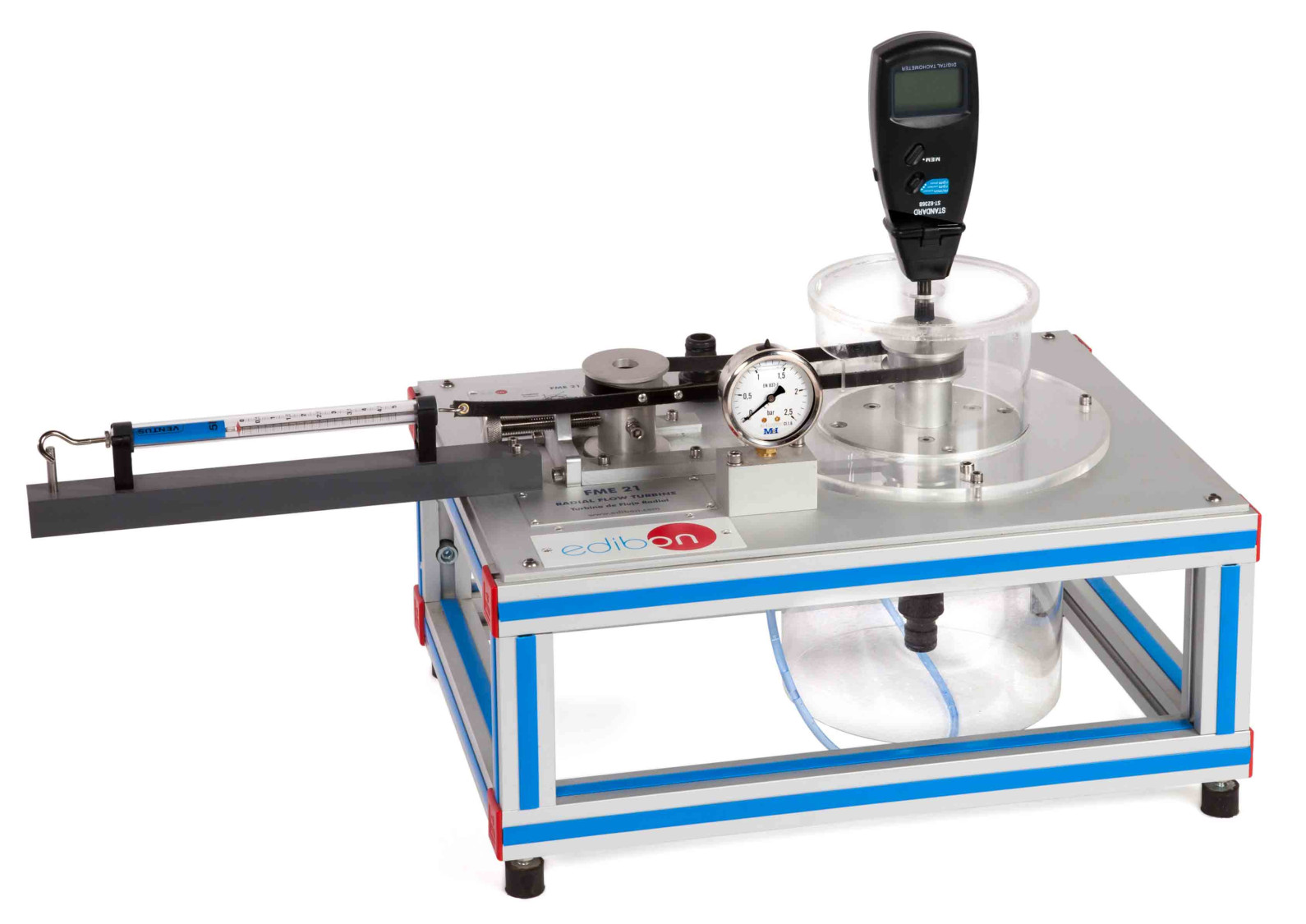

Complete FME21 Unit

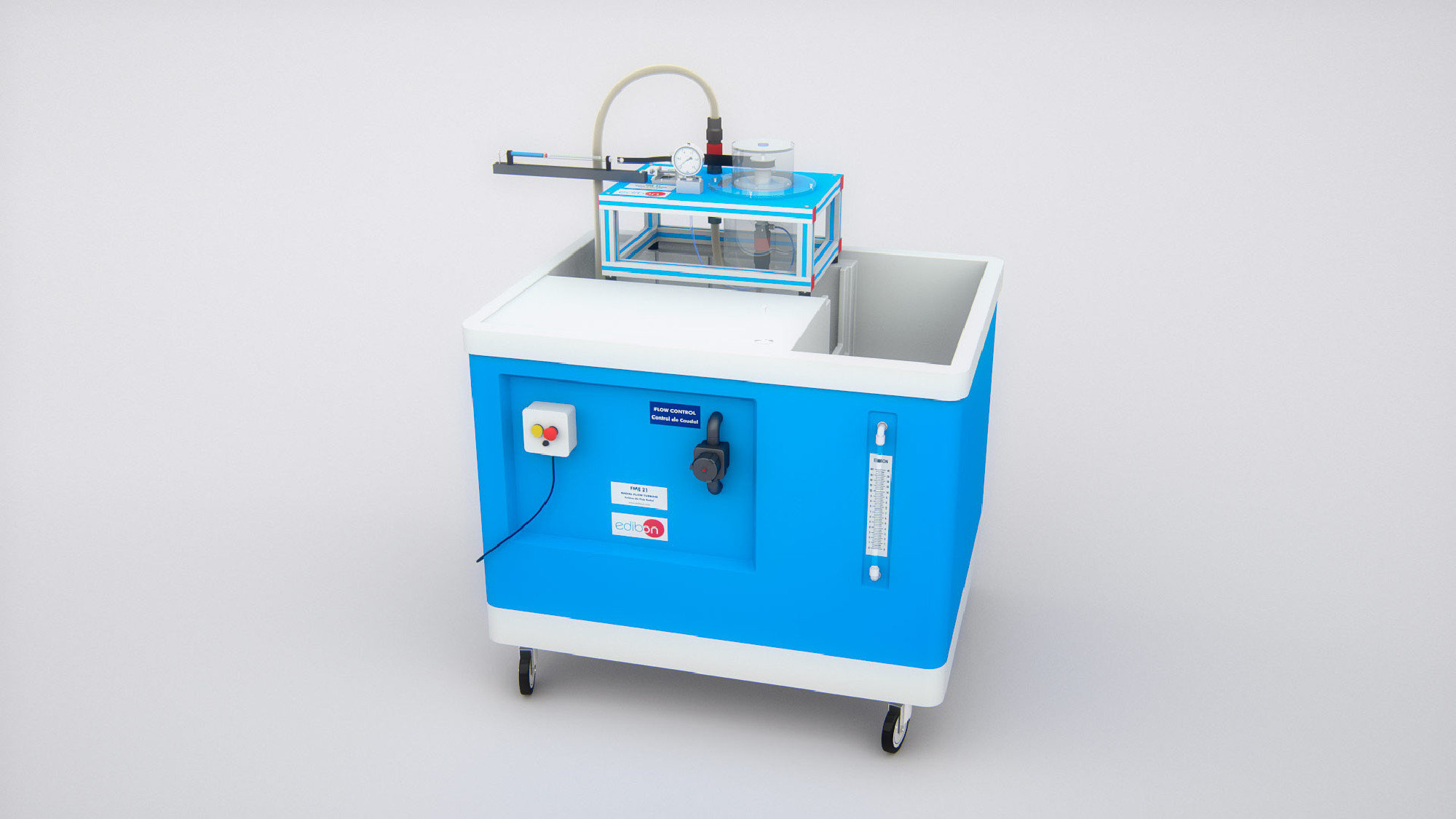

FME21 Unit with service unit FME00

ИННОВАЦИОННЫЕ СИСТЕМЫ

The Radial Flow Turbine unit, "FME21", designed by EDIBON, allows the study of a turbomachine, specifically radial turbines capable of handling slower flow levels than other turbine models.

Посмотреть общее описание

Каталог

Спецификации конкурса

Расширения

ICAI

Программное Обеспечение для Интерактивного Компьютерного Обучения

MSAC

Модульная Система Сбора и Управления

ЛАБОРАТОРИИ

8TV

Лаборатория механики жидкости для технического и профессионального образования

8HE

Лаборатория механики жидкости для высшего образования

11PTC

Лаборатория нефтяного учебного центра

НОВОСТИ ПО ТЕМЕ

ОБЩЕЕ ОПИСАНИЕ

The Radial Flow Turbine unit, "FME21", designed by EDIBON, allows the study of a turbomachine, specifically radial turbines capable of handling slower flow levels than other turbine models.

This unit consist of a miniature Radial Turbine with two nozzles at 180° with respect to the perpendicular direction at the rotating axis. A Bourdon type manometer is placed at the inlet nozzle.

A band brake connected to a dynamometer allows to control the load given to the turbine.

A tachometer determines the velocity measurement.

УПРАЖНЕНИЯ И ПРИМЕРЫ С ИНСТРУКЦИЯМИ

РУКОВОДСТВО ПО ПРАКТИЧЕСКИМ УПРАЖНЕНИЯМ ВКЛЮЧЕНО В РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Flow calculation.
Obtaining of the M (n, Ha), N(n, Ha), h (n, Ha) curves.
Obtaining of the M (n, Q), Nm (n, Q), h (n, Q) curves.
Adimensionalization.

НЕОБХОДИМЫЕ ЭЛЕМЕНТЫ
