Descripción General

Los consumidores industriales hacen un consumo de energía el que el factor de potencia es variable. Si su factor de potencia cae por debajo de un valor preestablecido aumentan las pérdidas de energía en las líneas de transmisión. Por esta razón los consumidores deben pagar una penalización. Para evitar esos problemas los consumidores industriales instalan dispositivos para la corrección del factor de potencia.

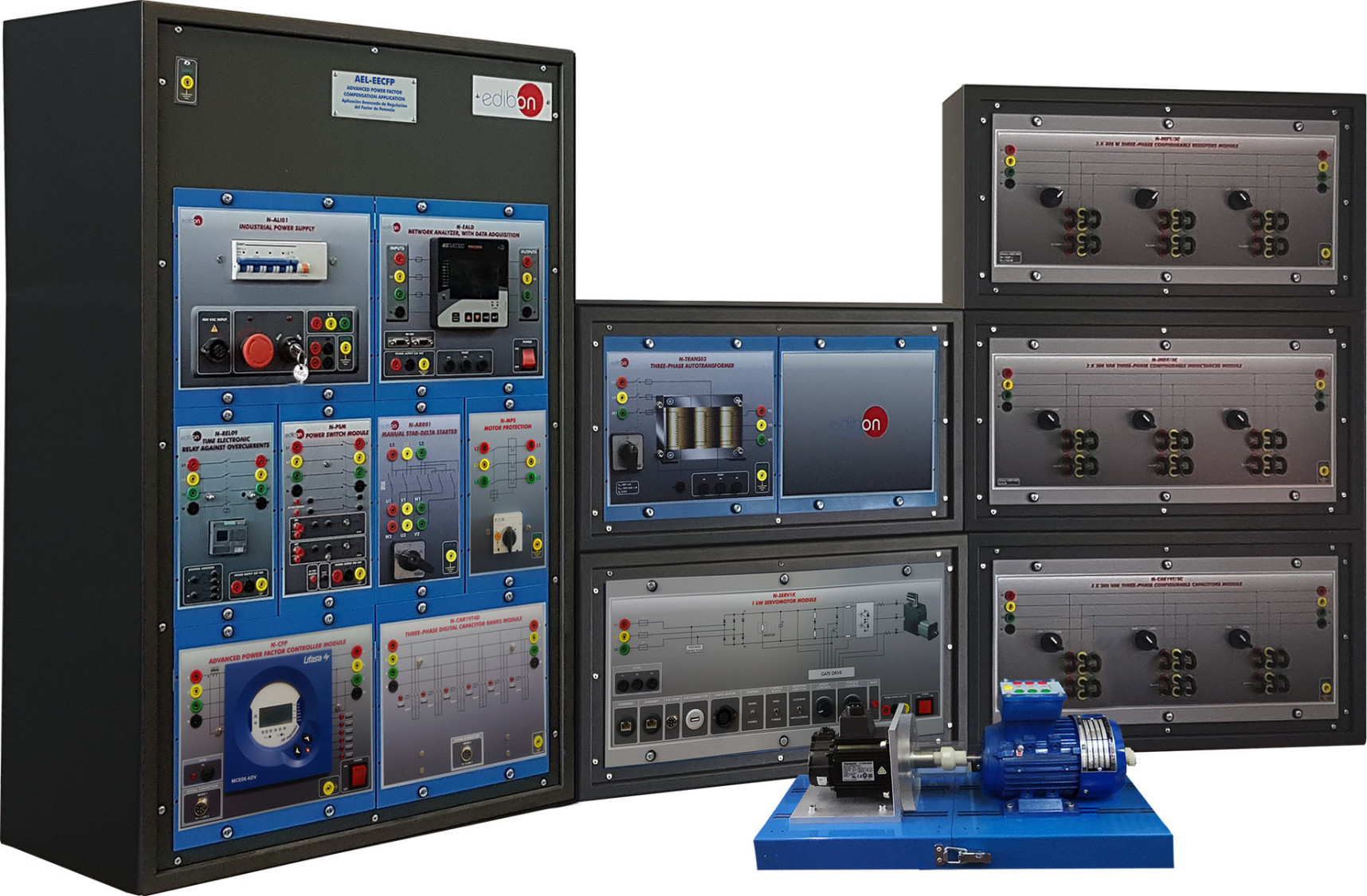

La Aplicación Avanzada de Regulación del Factor de Potencia, "AEL-EECFP", se ha diseñado como complemento del AEL-RPC para estudiar en profundidad la compensación del factor de potencia con la presencia de cargas dinámicas.

El motor de inducción trifásico es el más utilizado en la industria. Por esta razón, en esta aplicación se incluye un grupo de servomotor y motor de inducción. Con este grupo el usuario puede establecer diferentes condiciones de carga en el motor modificando el factor de potencia.

La compensación del factor de potencia (cuando el motor de inducción está en funcionamiento) es necesario para evitar excesos de energía reactiva. Por ello el usuario puede realizarlo manualmente a través del módulo de condensadores trifásicos.

Por otro lado, se ofrece la posibilidad de compensar el factor de potencia de forma automática con el módulo de banco de condensadores digital trifásico y el controlador del factor de potencia avanzado. Este módulo mide los valores de corriente y tensión de la red y calcula el factor de potencia óptimo. Dicho módulo permite conectar seis etapas de condensadores, que permiten la regulación del factor de potencia según el valor deseado.

EJERCICIOS Y PRÁCTICAS GUIADAS

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

Algunas posibilidades prácticas del equipo base (AEL-RPC):

  1. Cableado de la conexión estrella y triángulo de carga capacitiva e inductiva.
  2. Configuración y testeo del relé de sobrecorriente y del interruptor de potencia.
  3. Medida de la potencia activa consumida por un receptor en un circuito resistivo.
  4. Medida de la potencia reactiva consumida por un receptor en un circuito inductivo puro.
  5. Medida de la potencia reactiva consumida por un receptor en un circuito capacitivo puro.
  6. Medida de la potencia aparente, activa y reactiva consumida por un receptor en un circuito RL.
  7. Medida del factor de potencia de un receptor en un circuito RL.
  8. Cálculo y cableado de la carga capacitiva necesaria para llevar a cabo la corrección del factor de potencia apropiado.
  9. Comparación de la potencia activa consumida después de la compensación.
  10. Comparación de la potencia reactiva consumida después de la compensación.
  11. Medida del factor de potencia después de la compensación.
  12. Determinación de la primera y segunda potencias máximas.
  13. Determinación de la máxima potencia en caso de carga asimétrica.

Algunas posibilidades prácticas con módulos específicos del AEL-EECFP:

  1. Medición del nivel máximo y mínimo de potencia reactiva de la red.
  2. Estudio de la compensación de potencia reactiva manual para cargas dinámicas: motor de inducción acoplado a servomotor.
  3. Medición de la potencia reactiva consumida por un receptor capacitivo.
  4. Comparación de la energía reactiva antes y después de la compensación del factor de potencia manual.
  5. Configuración óptima del controlador de potencia reactiva.
  6. Comprobación de la unidad de control de compensación aplicando distintos niveles de potencia reactiva.
  7. Compensación automática de la energía reactiva (mejora del factor de potencia).
  8. Comparación de la energía activa consumida después de la compensación automática.
  9. Comparación de la energía reactiva consumida después de la compensación automática.
  10. Medición del factor de potencia después de la compensación automática.
  11. Comparación de resultados entre la compensación manual y automática.
  12. El usuario puede realizar otros ejercicios diseñados por él mismo.
