AEL-ACEM Aplicación de Motores de Inducción Trifásicos de CA
SISTEMAS INNOVADORES

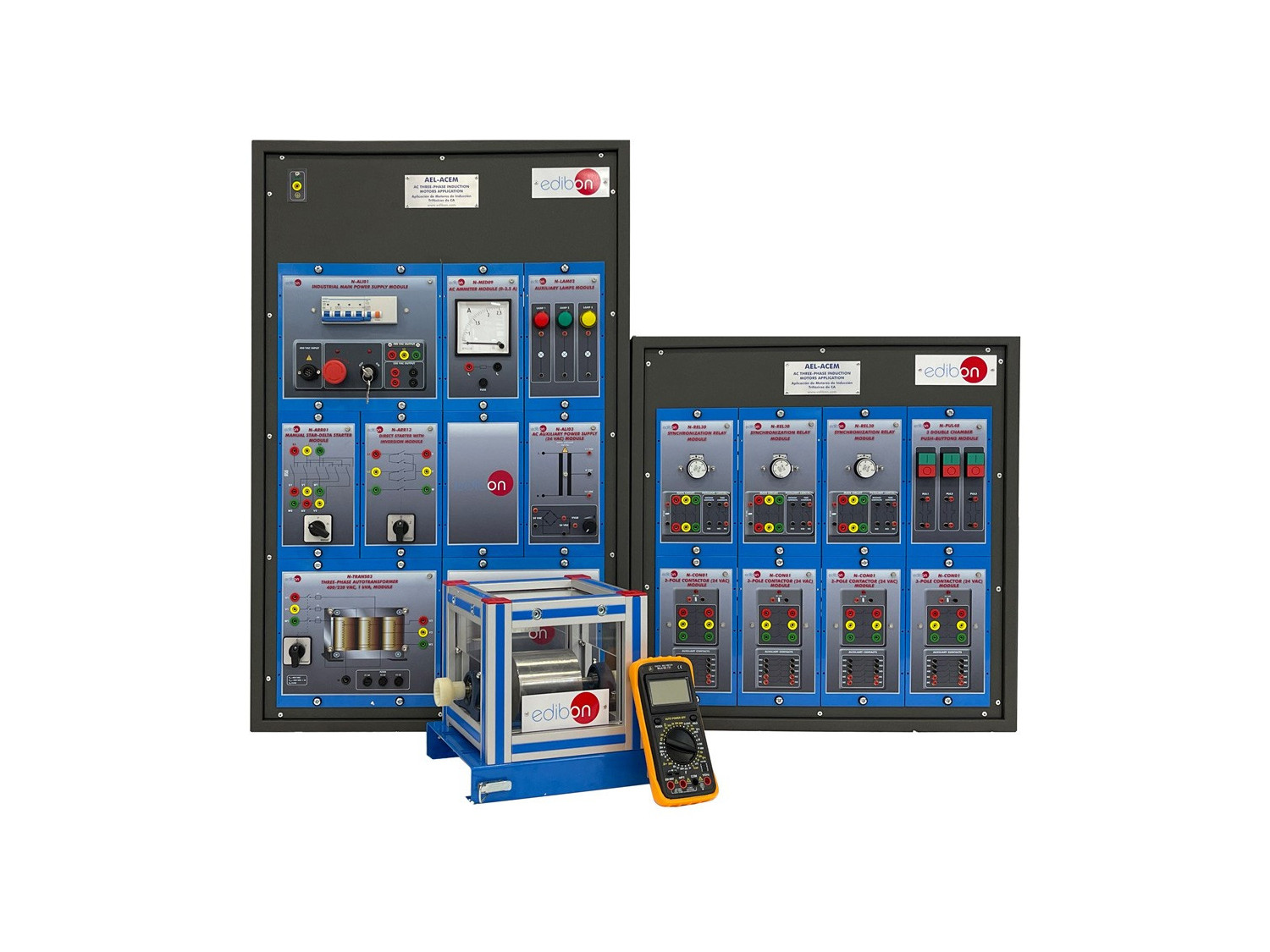

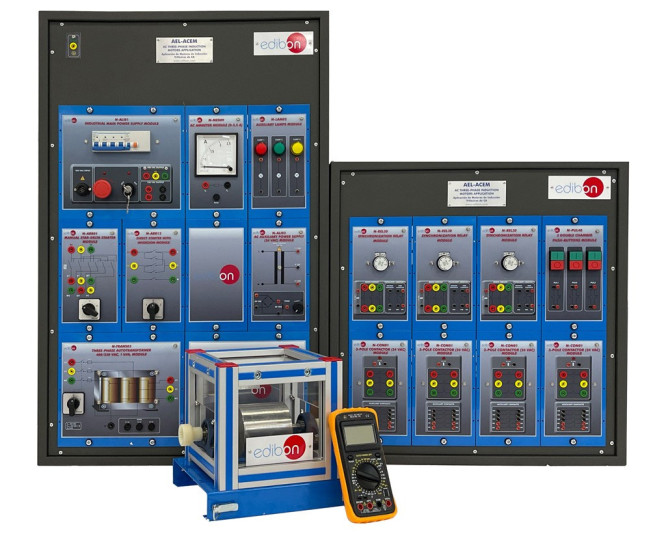

La Aplicación de Motores de Inducción Trifásicos de CA, "AEL-ACEM", ha sido diseñada por EDIBON para mostrar a los estudiantes el proceso de cableado de motores de CA, el desarrollo de circuitos lógicos de control y diferentes métodos de arranque tales como el arranque directo, el arranque estrella-triángulo, inversión de giro, arranque suave y muchas otras posibilidades.
NOTICIAS RELACIONADAS
Descripción General
La Aplicación de Motores de Inducción Trifásicos de CA, "AEL-ACEM", constan de un equipamiento básico formado por varios módulos tales como fuentes de alimentación, pulsadores, autotransformador trifásico, amperímetro de CA, contactores, temporizadores, disco de inercia, etc. Este equipamiento base se complementa con diferentes opciones. Cada opción incluye un motor diferente y sus módulos específicos para llevar a cabo las operaciones propias de cada tipo de máquina.
Mediante esta aplicación, el usuario ad quirirá todos los conocimientos relevantes sobre las operaciones más importantes llevadas a cabo con diversas máquinas eléctricas tales como el motor trifásico de jaula de ardilla, el motor trifásico asíncrono de rotor devanado, el motor trifásico Dahlander, el motor trifásico asíncrono de dos velocidades independientes, motor asíncrono monofásico con condensador de arranque, motor monofásico asíncrono de fase partida, motor trifásico de reluctancia, generador síncrono trifásico de CA, etc.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
Algunas prácticas posibles con el Kit para el estudio del Motor-Generador Síncrono 3PH de Excitación Independiente, "EMT6-AC-KIT":
- Comprobación de la fuente de alimentación principal.
- Cableado del generador síncrono de CA.
- Estudio de los parámetros de control de los generadores síncronos de corriente alterna.
- Estudio de la velocidad VS voltaje de salida del generador síncrono con corriente de excitación constante.
- Estudio de la corriente de excitación VS voltaje de salida del generador síncrono a frecuencia constante.
- Estudio de la caída de tensión del generador síncrono con carga.
- Comparación con otros motores adquiridos.
Algunas prácticas posibles con el Kit para el estudio del Motor de Jaula de Ardilla 3PH, "EMT7-AC-KIT":
- Comprobación de la fuente de alimentación principal.
- Cableado del Motor Asíncrono Trifásico de Jaula de Ardilla.
- Estudio de los parámetros de control del Motor Asíncrono Trifásico de Jaula de Ardilla.
- Estudio del arranque directo del Motor Asíncrono Trifásico de Jaula de Ardilla.
- Circuito de arranque manual estrella triángulo del Motor Asíncrono Trifásico de Jaula de Ardilla.
- Operaciones manuales de inversión de giro del Motor Asíncrono Trifásico de Jaula de Ardilla.
- Arranque automático estrella triángulo del Motor Asíncrono Trifásico de Jaula de Ardilla.
- Circuito de arranque automático estrella-triangulo con inversión de giro del Motor Asíncrono Trifásico de Jaula de Ardilla.
- Arranque con autotransformador.
- Comparación con otros motores adquiridos.
Algunas prácticas posibles con el Kit para el estudio del Motor de Rotor Bobinado, "EMT8-AC-KIT":
- Comprobación de la fuente de alimentación principal.
- Cableado del Motor Asíncrono Trifásico de Rotor Bobinado.
- Estudio de los parámetros de control del Motor Asíncrono Trifásico de Rotor Bobinado.
- Estudio del arranque directo del Motor Asíncrono Trifásico de Rotor Bobinado.
- Arranque manual con resistencia en el rotor.
- Circuito manual de arranque estrella triángulo del Motor Asíncrono Trifásico de Rotor Bobinado.
- Operaciones de inversion de giro manual del Motor Asíncrono Trifásico de Rotor Bobinado.
- Arranque automatico con resistencias en el rotor.
- Arranque automático estrella triángulo del Motor Asíncrono Trifásico de Rotor Bobinado.
- Circuito de arranque automático estrella-triangulo con inversión de giro del Motor Asíncrono Trifásico de Rotor Bobinado.
- Arranque con autotransformador.
- Comparación con otros motores adquiridos.
Algunas prácticas posibles con el Kit para el estudio del Motor Dahlander, dos velocidades, "EMT9-AC-KIT":
- Comprobación de la fuente de alimentación principal.
- Cableado del Motor Dahlander Trifásico.
- Estudio de los parámetros de control del Motor Dahlander Trifásico.
- Estudio del arranque directo del Motor Dahlander Trifásico.
- Variación de velocidad manual del motor Dahlander.
- Operaciones manuales de inversión de giro del Motor Dahlander Trifásico.
- Arranque con autotransformador.
- Comparación con otros motores adquiridos.
Algunas prácticas posibles con el Kit para el estudio del Motor de Jaula de Ardilla 3PH, dos velocidades, "EMT10-AC-KIT":
- Comprobación de la fuente de alimentación principal.
- Cableado del Motor Trifásico Asíncrono de dos velocidades independientes.
- Estudio de los parámetros de control del Motor Trifásico Asíncrono de dos velocidades independientes.
- Estudio del arranque directo del Motor Trifásico Asíncrono de dos velocidades independientes.
- Variación manual de velocidad del motor con dos velocidades independientes.
- Operación manual de inversión de giro del Motor Trifásico Asíncrono de dos velocidades independientes.
- Variación automática de la velocidad del motor de dos velocidades independientes.
- Arranque con autotransformador.
- Comparación con otros motores adquiridos.
Algunas prácticas posibles con el Motor de Jaula de Ardilla 1PH de Arranque por Condensador, "EMT11-AC-KIT":
- Comprobación de la fuente de alimentación principal.
- Cableado del Motor Monofásico Asíncrono con condensador de arranque.
- Estudio de los parámetros de control del Motor Monofásico Asíncrono con condensador de arranque.
- Estudio del arranque directo del Motor Monofásico Asíncrono con condensador de arranque.
- Operaciones manuales de inversión de giro del Motor Monofásico Asíncrono con condensador de arranque.
- Control directo y con retardo del motor monofásico asíncrono con condensador de arranque.
- Comparación con otros motores adquiridos.
Algunas prácticas posibles con el Kit para el estudio del Motor Universal, "EMT12-AC-KIT":
- Funcionamiento del motor universal en corriente alterna.
- Funcionamiento del motor universal en corriente continua.
- Comprobación de la fuente de alimentación principal.
- Cableado del Motor Universal.
- Estudio de los parámetros de control del Motor Universal.
- Estudio del arranque directo del Motor Universal.
- Operaciones manuales de inversión de giro del Motor Universal.
- Control directo y con retardo del Motor Universal.
- Comparación con otros motores adquiridos.
Algunas prácticas posibles con el Motor de Jaula de Ardilla 1PH de arranque y funcionamiento por condensador.
- Comprobación de la fuente de alimentación principal.
- Cableado del Motor Monofásico Asíncrono con Condensador de Arranque y Funcionamiento.
- Estudio de los parámetros de control del Motor Monofásico Asíncrono con Condensador de Arranque y Funcionamiento.
- Estudio del arranque directo del Motor Monofásico Asíncrono con Condensador de Arranque y Funcionamiento.
- Operaciones manuales de inversión de giro del Motor Monofásico Asíncrono con Condensador de Arranque y Funcionamiento.
- Control directo y con retardo del Motor Monofásico Asíncrono con Condensador de Arranque y Funcionamiento.
- Comparación con otros motores adquiridos.
Algunas prácticas posibles con el Motor Monofásico Asíncrono de Fase Dividida.
- Comprobación de la fuente de alimentación principal.
- Cableado del Motor Monofásico Asíncrono de fase partida.
- Estudio de los parámetros de control del Motor Monofásico Asíncrono de fase partida.
- Estudio del arranque directo del Motor Monofásico Asíncrono de fase partida.
- Operaciones manuales de inversión de giro del Motor Monofásico Asíncrono de fase partida.
- Control directo y con retardo del Motor Monofásico Asíncrono de fase partida.
- Comparación con otros motores adquiridos.
Algunas prácticas posibles con el Motor de Reluctancia 3PH.
- Comprobación de la fuente de alimentación principal.
- Cableado del Motor de Reluctancia Trifásico.
- Estudio de los parámetros de control de los motores de corriente alterna.
- Estudio del arranque directo del Motor de Reluctancia Trifásico.
- Operaciones manuales de inversión de giro del Motor de Reluctancia Trifásico.
- Comparación con otros motores adquiridos.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
- El usuario puede realizar otros ejercicios diseñados por él mismo.
EQUIPOS SIMILARES DISPONIBLES
4.3.2.1.- MOTORES Y GENERADORES ELÉCTRICOS DE CA
AEL-ACINA
La Aplicación del Motor CA de Inducción Trifásico de Jaula de Ardilla, "AEL-ACINA", está diseñada para el estudio de las principales operaciones industriales realizadas con motores trifásicos de inducción de jaulas de ardilla. El estudiante...
4.3.2.1.- MOTORES Y GENERADORES ELÉCTRICOS DE CA
AEL-ACEMT
Aplicación Avanzada de Motores Eléctricos de CA
La Aplicación Avanzada de Motores Eléctricos de CA, "AEL-ACEMT", ha sido diseñada por EDIBON para la realización de ensayos eléctricos/mecánicos de una gran variedad de motores de CA. Dichos ensayos permiten la obtención de las características...
EQUIPOS COMPLEMENTARIOS
4.3.2.1.- MOTORES Y GENERADORES ELÉCTRICOS DE CA
AEL-EEEM
Aplicación de Eficiencia Energética en Motores Eléctricos
La Aplicación de Eficiencia Energética en Motores Eléctricos, "AEL-EEEM", ha sido desarrollada por EDIBON para permitir a los estudiantes entender cómo trabajan los dispositivos de última generación en sistemas de alto rendimiento para el control...
2.5.- ELECTRÓNICA DEL AUTOMÓVIL
AEL-EHVC
Aplicación de Vehículos Híbridos y Eléctricos, Controlada desde Computador (PC)
La Aplicación de Vehículos Híbridos y Eléctricos, Controlado desde Computador (PC), "AEL-EHVC", es una aplicación diseñada por EDIBON para la formación a nivel teórico práctica de las diferentes topologías de vehículos eléctricos/híbridos más...
4.3.2.1.- MOTORES Y GENERADORES ELÉCTRICOS DE CA
AEL-EMSS
Aplicación de Arrancadores Suaves de Máquinas Eléctricas
La Aplicación de Arrancadores Suaves de Máquinas Eléctricas, "AEL-EMSS", ha sido desarrollada por EDIBON para instruir a los estudiantes en la gestión de los arrancadores suaves más utilizados en máquinas eléctricas. Esta aplicación se compone...
4.3.2.1.- MOTORES Y GENERADORES ELÉCTRICOS DE CA
AEL-EMCF
Aplicación de Control de Máquinas Eléctricas a través de un Controlador de Frecuencia
La Aplicación de Control de Máquinas Eléctricas a través de un Controlador de Frecuencia, "AEL-EMCF", ha sido diseñada por EDIBON para instruir en la gestión de los controladores de frecuencia para el control de las máquinas eléctricas de...
4.3.2.1.- MOTORES Y GENERADORES ELÉCTRICOS DE CA
AEL-AI13
Aplicación de Electrotecnica (Circuitos RLC, Electroestática, Motores, Transformadores, Iluminación)
La Aplicación de Electrotecnica (Circuitos RLC, Electroestática, Motores, Transformadores, Iluminación), "AEL-AI13", ha sido desarrollada por EDIBON para estudiar los conceptos básicos sobre ingeniería eléctrica.La aplicación enseña al estudiante...
4.3.2.1.- MOTORES Y GENERADORES ELÉCTRICOS DE CA
AEL-AI13-C
Aplicación de Electrotecnica (Motores)
La Aplicación de Electrotecnica (Motores), "AEL-AI13-C", ha sido desarrollado por EDIBON para el estudio de diferentes tipos de motores: motor monofásico de inducción con condensador de arranque y funcionamiento, motor universal, motor de...
4.3.2.1.- MOTORES Y GENERADORES ELÉCTRICOS DE CA
AEL-EMRP
Aplicación de Relés de Protección de Máquinas Eléctricas
El Equipo de Relés de Protección de Máquinas Eléctricas, "AEL-EMRP", ha sido diseñado por EDIBON para estudiar las protecciones elementales más utilizadas, como la de sobrecorriente y la térmica, en motores trifásicos de inducción de jaula de...
4.3.2.1.- MOTORES Y GENERADORES ELÉCTRICOS DE CA
AEL-MMRT
Aplicación de Relés de Gestión de Motores
La Aplicación de Relés de Gestión de Motores, "AEL-MMRT", ha sido diseñado por EDIBON para el estudio del comportamiento de los motores de inducción trifásicos cuando son gestionados por un PLC.Esta aplicación permite a los estudiantes aprender...
4.3.2.1.- MOTORES Y GENERADORES ELÉCTRICOS DE CA
AEL-ACEMT
Aplicación Avanzada de Motores Eléctricos de CA
La Aplicación Avanzada de Motores Eléctricos de CA, "AEL-ACEMT", ha sido diseñada por EDIBON para la realización de ensayos eléctricos/mecánicos de una gran variedad de motores de CA. Dichos ensayos permiten la obtención de las características...
4.3.2.2.- MOTORES Y GENERADORES ELÉCTRICOS DE CC

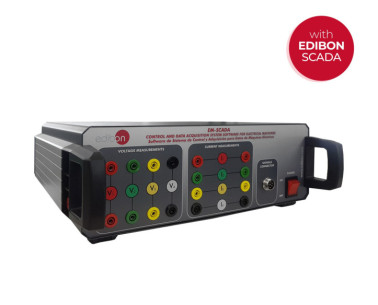

EM-SCADA
