Especificaciones de Concurso

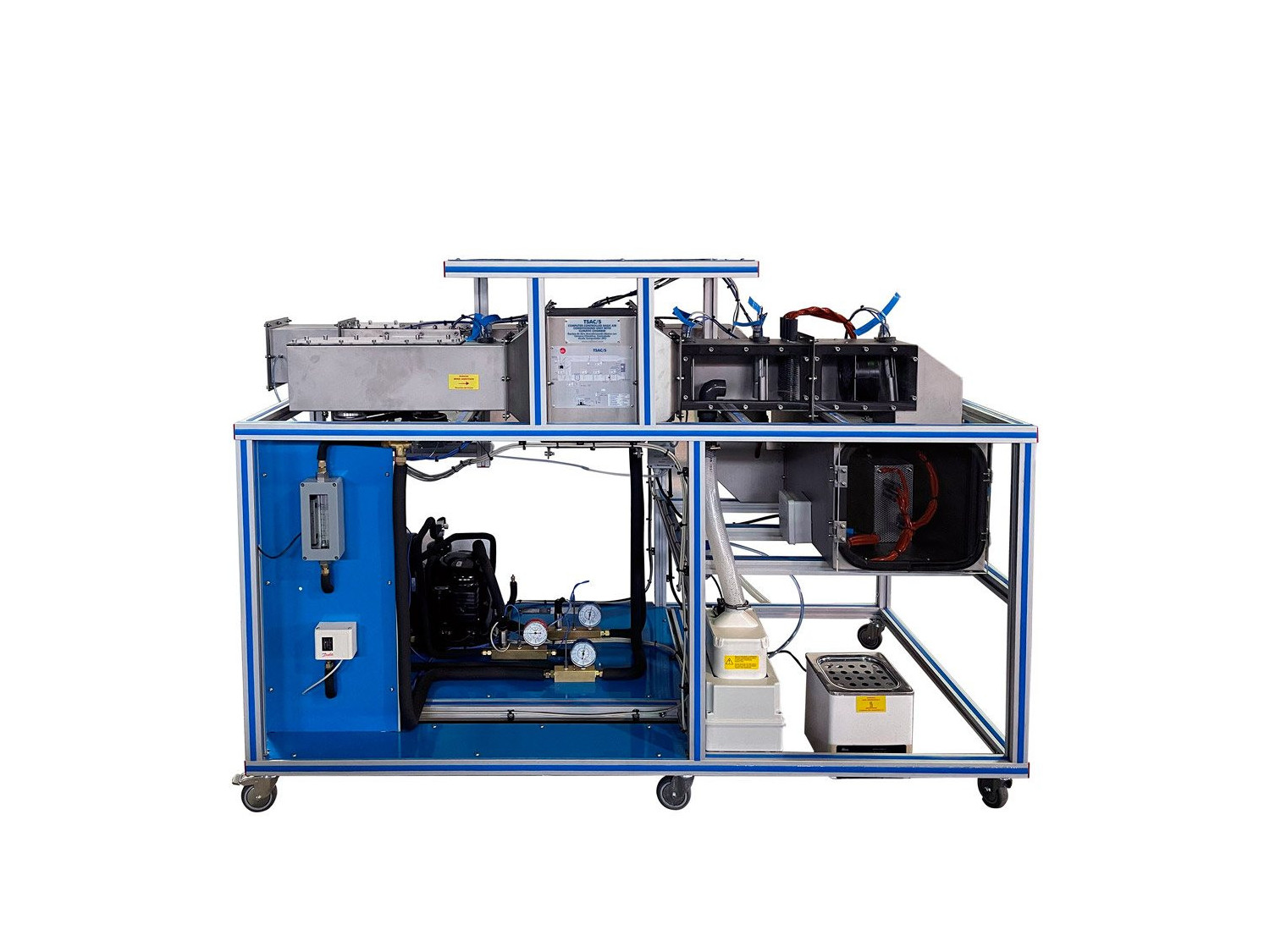

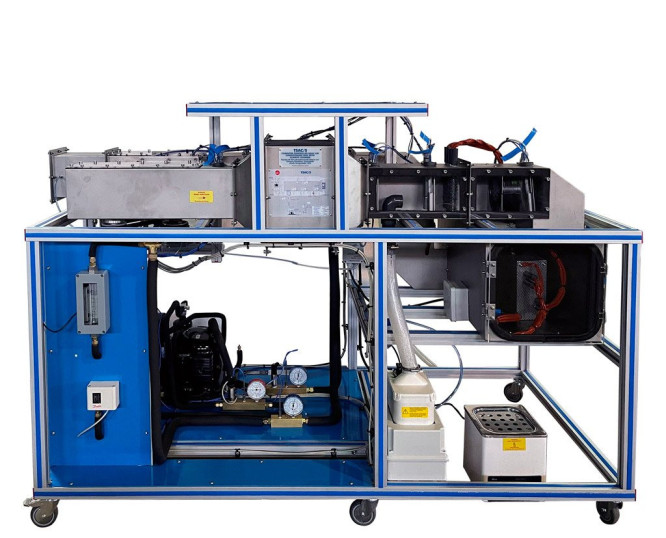

El Equipo de Aire Acondicionado Básico con Cámara Climática, Controlado desde Computador (PC), "TSAC/S", diseñado por EDIBON, tiene una clara disposición y representa una instalación de aire acondicionado completa, con aire y cámara climática.
Los principales componentes de una instalación de aire acondicionado son la unidad condensadora enfriada por aire, el ventilador, el humidificador de vapor y el calentador de aire. La unidad de aire acondicionado se acopla a la base de refrigeración y aire acondicionado, formando así un modelo completo y funcional de sistema de aire acondicionado.
Gracias al ventilador presente en el circuito, es posible recircular el aire dentro del circuito, ubicado entre los conductos.
La unidad condensadora enfriada por aire incluye el acumulador, compresor, condensador y receptor, junto con todas las conexiones necesarias para su control eléctrico y electrónico.
La distribución del aire en la instalación de aire acondicionado se controla mediante tres lamas de ventilación accionadas por motor.
La cámara climática está equipada con dos fuentes de calor diferentes (húmeda y seca).
El conducto de aire inferior contiene el enfriador de aire, dos calentadores de aire eléctricos y un humidificador de vapor.
El conducto superior está equipado con hasta tres válvulas que regulan el caudal de aire, permitiéndole funcionar en modo recirculación, con entrada de aire exterior o en una combinación de ambos modos.
Tres manómetros con escala de temperatura incluida y un caudalímetro proporcionan todas las mediciones relevantes para el circuito frigorífico.
El sistema, gracias a los diferentes elementos descritos en el esquema, permite diversas condiciones de funcionamiento, como calentamiento mediante resistencias, enfriamiento mediante intercambio de calor, humidificación mediante humidificadores y deshumidificación mediante sistemas de condensación controlada.
La unidad de aire acondicionado está interconectada hidráulicamente a través de mangueras de refrigerante y eléctricamente a través de cables.
Por tanto, el sistema completo permite diferentes condiciones: calefacción, refrigeración, humidificación y deshumidificación.
El software SCADA desarrollado por EDIBON cuenta con un sistema de adquisición de datos y un controlador climático que permite la automatización de la instalación de aire acondicionado, ofreciendo grandes ventajas educativas. El software regula los componentes para que, en el interior de la cámara climática, se alcance la temperatura y humedad predefinidas por el usuario, permitiendo así establecer condiciones en función de la temperatura del aire, temperatura de calefacción o refrigeración y humedad del aire. Además, el software del equipo "TSAC/S" permite:
- El registro, evaluación y representación de todos los valores de medición en función del tiempo.
- La representación en el diagrama psicrométrico de los valores de humedad obtenidos.
- Selección de los periodos de uso de la instalación de aire acondicionado para cada día mediante un horario.
Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
