TCRCT Equipo de Refrigeración con Distintos Tubos Capilares

9.4.- REFRIGERACIÓN
REFRIGERATION UNIT WITH DIFFERENT CAPILLARY TUBES - TCRCT

SISTEMAS INNOVADORES

El Equipo de Refrigeración con Distintos Tubos Capilares, "TCRCT", permite visualizar de forma clara todos los procesos de un sistema de refrigeración por compresión con evaporador y condensador transparente y comparar diferentes elementos de expansión, válvula de expansión y tubos capilares de diferente longitud.

Ver descripción general

Expansiones

ICAI

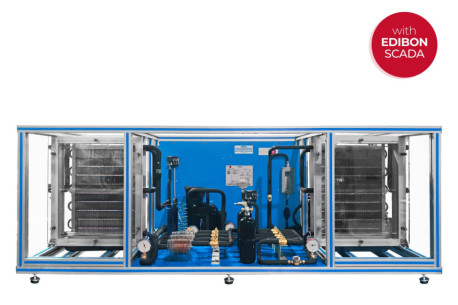

Software Interactivo para Enseñanza Asistida desde Computador

NOTICIAS RELACIONADAS

Termodinámica y la Termotecnia: Conceptos clave y contribución de EDIBON
Termodinámica y la Termotecnia: Conceptos clave y contribución de EDIBON
La termodinámica y la termotecnia son áreas fundamentales de la ingeniería que juegan un rol crucial en múltiples industrias, desde la generación de energía hasta la climatización. Comprender sus conceptos básicos no solo es esencial para los ingenieros, sino que también proporciona una base para...
Leer más
EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Rendimiento de los Refrigeradores de Absorción por Difusión con Potencia de Entrada Variable
Rendimiento de los Refrigeradores de Absorción por Difusión con Potencia de Entrada Variable
Nos emociona celebrar la publicación del artículo de la Prof. Dra. Nina Penkova titulada "Rendimiento de los Refrigeradores de Absorción por Difusión con Potencia de Entrada Variable". El estudio explora cómo los refrigeradores de absorción, que utilizan energía residual o solar para calefacción...
Leer más

Descripción General

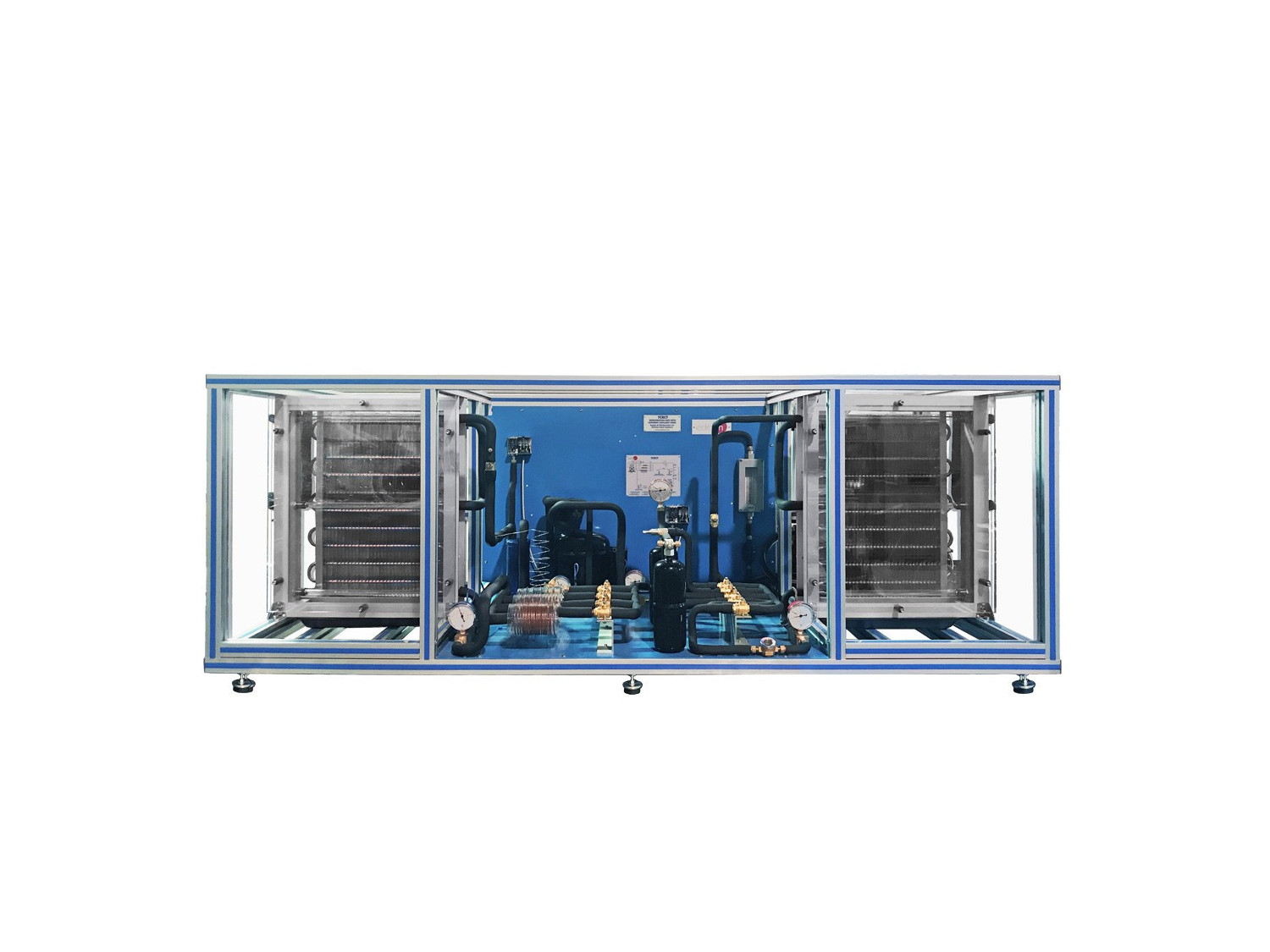

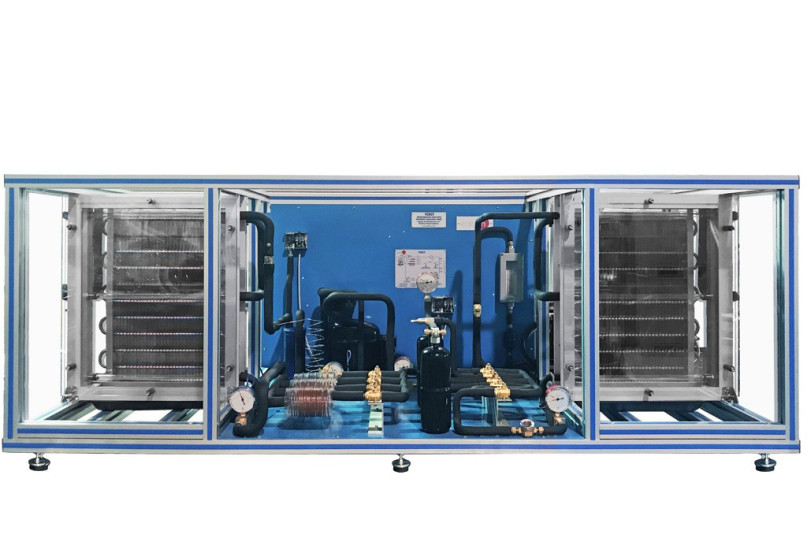

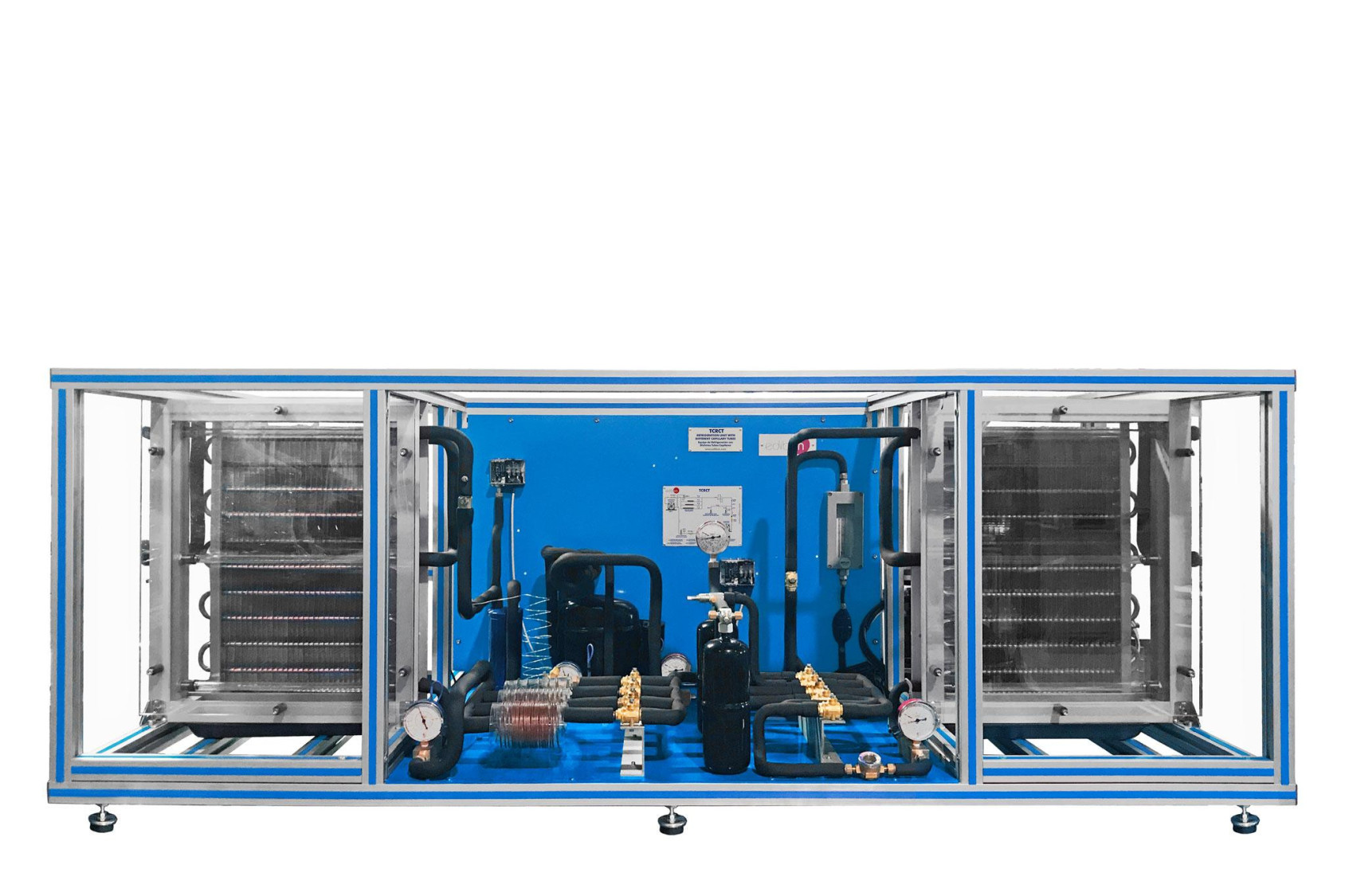

El Equipo de Refrigeración con Distintos Tubos Capilares, "TCRCT", diseñado por EDIBON, está organizado de manera clara y representa un sistema de refrigeración por compresión típico con compresor.

Los componentes principales del equipo son: compresor hermético, condensador, evaporador, elementos de expansión, tanque y depósito acumulador para refrigerante, donde puede añadirse o extraerse refrigerante del circuito de refrigeración.

Para poder comparar diferentes elementos de expansión, el equipo incluye tres tubos capilares de diferente longitud y una válvula de expansión termostática.

El evaporador y el condensador son intercambiadores de calor de tubos con aletas. En ambos intercambiadores se dispone de tubos transparentes para visualizar el cambio de estado del refrigerante durante la evaporación y la condensación.

Para estudiar los efectos del sobrellenado y subllenado del circuito se incluye un acumulador adicional de refrigerante.

Se pueden medir los principales parámetros involucrados en el ciclo: caudal de refrigerante, potencia del compresor y presión y temperatura en los puntos clave del ciclo.

El circuito también incluye un visor que permite ver el estado del refrigerante, un filtro, un acumulador de refrigerante para asegurar un flujo de refrigerante adecuado en el circuito, y un separador de líquidos para evitar que entre líquido al compresor. Como medida de seguridad, el circuito incluye dos presostatos para el lado de alta y baja presión.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Funcionamiento y comportamiento de los componentes del circuito de refrigeración.
  2. Identificación y estudio de los componentes principales de un sistema de refrigeración por compresión:
  • Compresor.
  • Evaporador.
  • Condensador.
  • Válvula de expansión.
  1. Estudio y comparación del trabajo con diferentes elementos de expansión:
  • Válvula de expansión.
  • Tubos capilares de diferente longitud.
  1. Estudio del efecto del subllenado o sobrellenado del sistema con refrigerante.
  2. Estudio de los intercambiadores de calor de tubos con aletas con condensador y evaporador en un circuito de refrigeración por compresión.
  3. Representación del ciclo termodinámico en el diagrama log p - h.
  4. Desde el diagrama log p - h y en comparación con los valores medidos:
  • Determinación de la potencia frigorífica.
  • Determinación del coeficiente de rendimiento.
  • Determinación del rendimiento del compresor.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Propiedades del refrigerante R-513a.
  2. Diagrama entalpía-presión del refrigerante R-513a.
  3. El usuario puede realizar otros ejercicios diseñados por él mismo.
