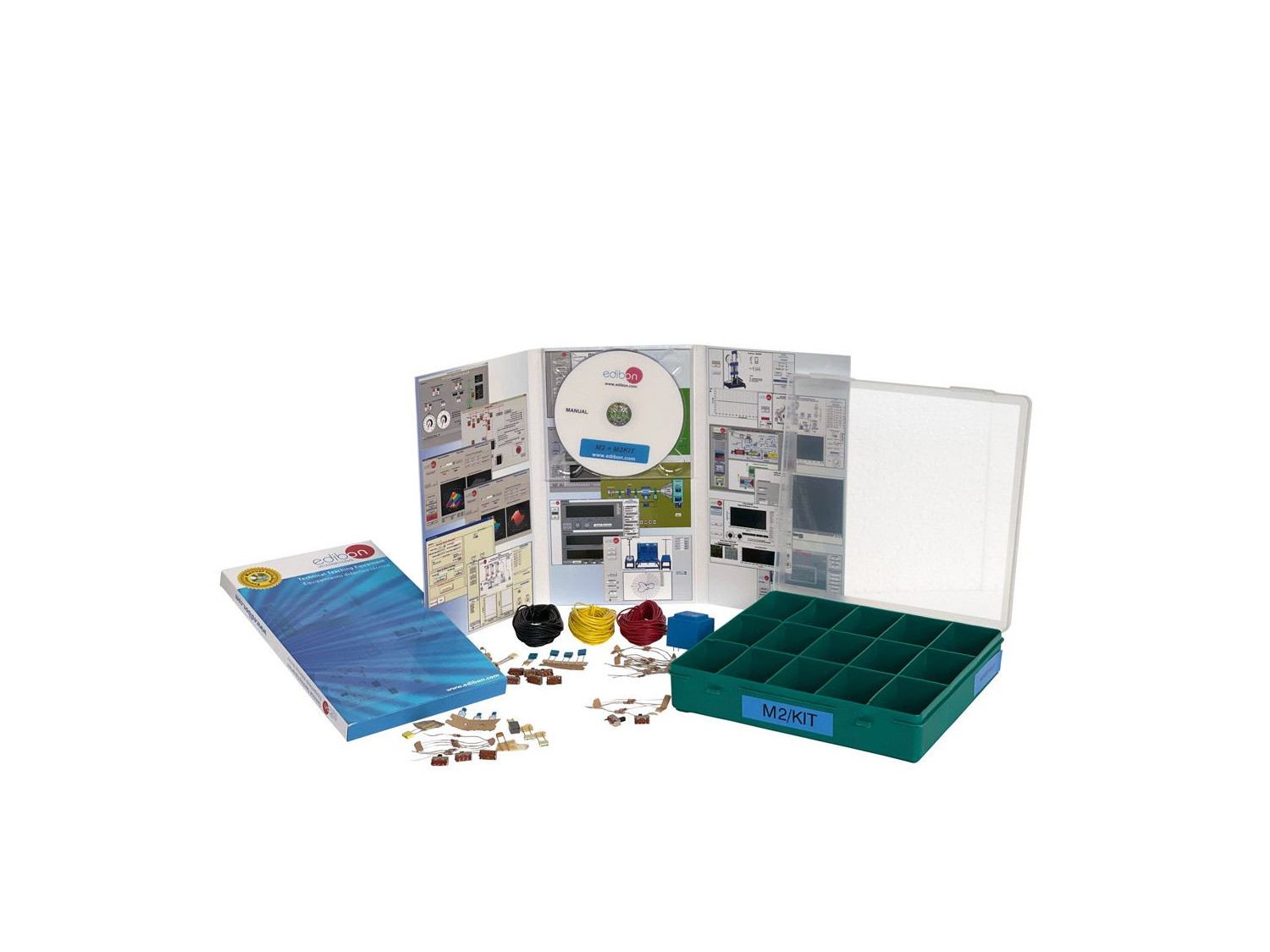

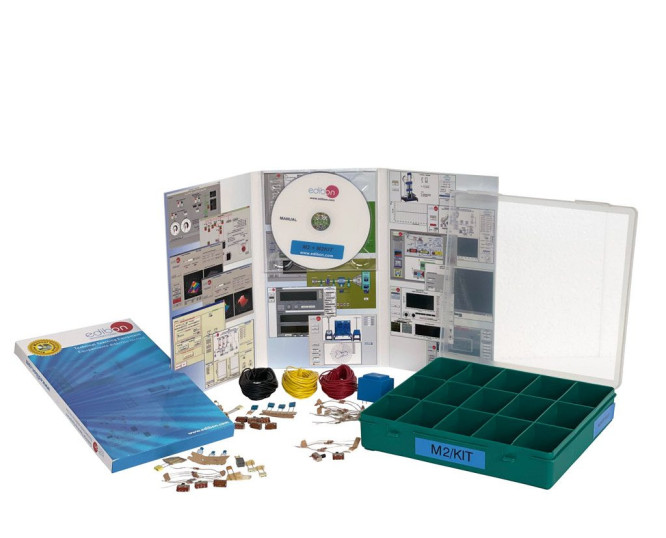

M2/KIT Kit de Circuitos en Corriente Alterna (CA)

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

Características de una señal alterna. Instrumentos:

1. Estudio de formas de onda en CA.
2. Estudio del Fallo 1 en el Circuito#1 (Formas de Onda).
3. Estudio del Fallo 2 en el Circuito#1 (Formas de Onda).
4. Relación entre valores de pico y RMS para ondas sinusoidales.
5. Resistencia en corriente alterna sinusoidal.
6. Medidas usando el osciloscopio.
7. Tensión y ángulos de fase de la corriente para resistores en corriente alterna sinusoidal.
8. Resistores C.A. sinusoidales en serie.
9. Resistores C.A. sinusoidales en paralelo.
10. Ejercicios teórico/prácticos.

Comportamiento de capacitores e inductores C.A.:

1. Capacitancia de forma de onda cuadrada y corriente de entrada sinusoidal.
2. Inductancia de forma de onda cuadrada y tensión de entrada sinusoidal.
3. Reactancia reactiva, Xc, variaciones con la frecuencia.
4. Estudio de fallos en capacitores.
5. Variaciones de la capacitancia reactiva con la capacitancia.
6. Capacitores C.A. en paralelo.
7. Capacitores C.A. en serie.
8. Capacitores C.A. como divisores de tensión.
9. Inductancia en un circuito de C.A.
10. Variaciones de la reactancia inductiva con la inductancia.
11. Inductores en serie en un circuito de C.A.
12. Ejercicios teórico/prácticos.

Teoremas básicos y circuitos de capacitancia e inductancia:

1. Circuitos C.A. resistor-capacitor en serie.
2. Circuitos C.A. resistor-capacitor en paralelo.
3. Circuitos C.A. resistor-inductor en serie.
4. Estudio del Fallo 1 en el Circuito# 3 (Circuitos mixtos reactivos).
5. Estudio del Fallo 2 en el Circuito# 3 (Circuitos mixtos reactivos).
6. Circuitos C.A. resistor-inductor en paralelo.
7. Ejercicios teórico/prácticos.

Circuitos RLC:
