BS4-PLC Módulo de Ensayos de Caudal para PLC

6.2.3.- INSTRUMENTACIÓN Y CONTROL CON PLC
FLOW TEST MODULE FOR PLC - BS4-PLC

SISTEMAS INNOVADORES

El "BS4-PLC" ha sido diseñado para estudiar las técnicas de medición de caudal y control con un PLC.

Ver descripción general

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más

Descripción General

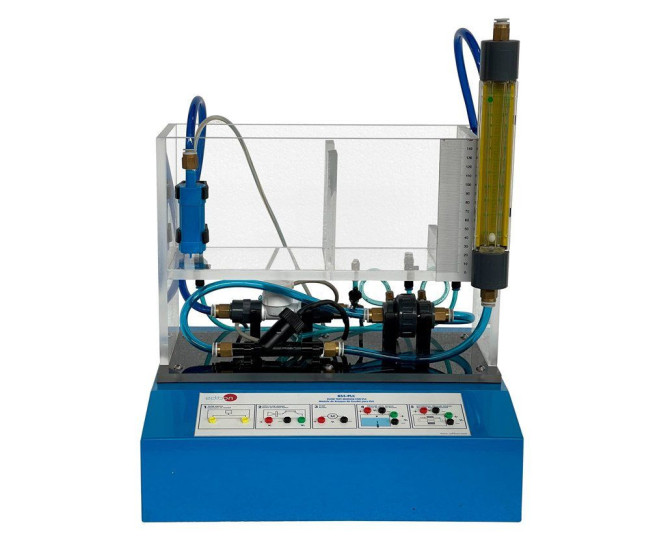

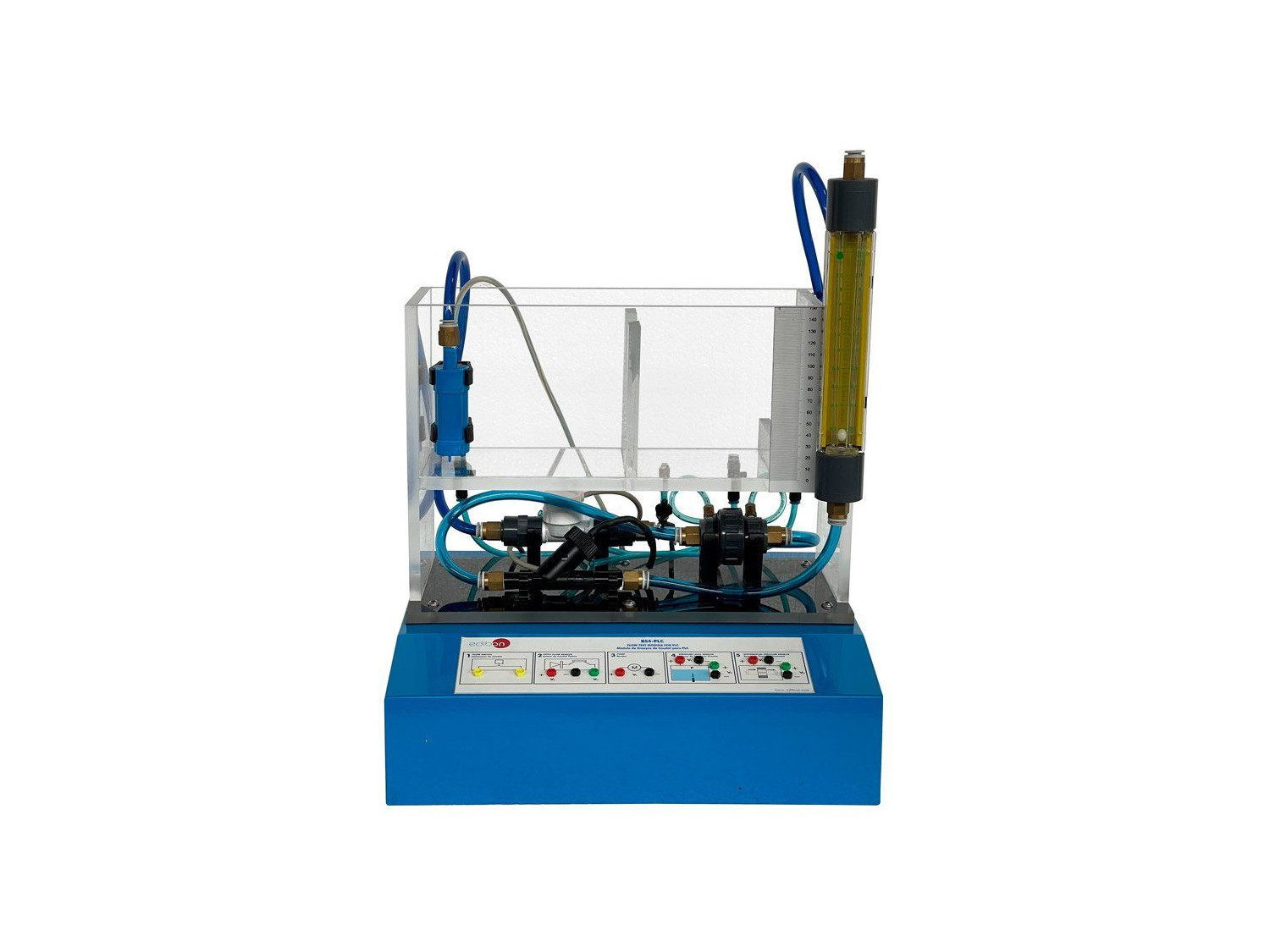

El "BS4-PLC" ha sido diseñado para estudiar las técnicas de medición de caudal y control con un PLC. El equipo dispone de dos tanques montados sobre una estructura con un sistema de bombeo que permite impulsar el agua desde el depósito de almacenamiento, a través del sistema transductor de medición, al tanque principal, siendo capaz de variar el caudal. Una de las señales de salida del sensor de caudal está acondicionada para conectarla al PLC.

El caudal puede controlarse mediante un PLC, dirigiendo el sistema de bombeo, dependiendo de los valores obtenidos de un sensor de caudal.

* Modelos PLC disponibles de diferentes fabricantes: PANASONIC, SIEMENS, OMRON, MITSUBISHI, ALLEN BRADLEY, etc.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Medida del caudal de agua producido por la bomba sumergible usando un sensor de caudal óptico.
  2. Uso del sensor de caudal óptico de alta resolución para medir caudales bajos.
  3. El sensor de nivel por presión. Uso de un sensor de presión diferencial para medir el nivel de líquido en uno de los depósitos.
  4. El sensor de presión diferencial. Medir la caída de presión en el sistema de placa orificio, como parámetro necesario para determinar el caudal.
  5. Medida del caudal generado por la bomba sumergible mediante un caudalímetro de área variable.
  6. Obtención del valor del caudal en el depósito secundario utilizando la placa estrechamiento en V.
  7. Utilización de las entradas y salidas analógicas del PLC para leer y escribir señales analógicas.
  8. Lectura de la señal del sensor de temperatura con el PLC.
  9. Control manual del actuador a través del PLC.
  10. Control PID del valor de la temperatura a través del PLC.
  11. Observación de los efectos del control de caudal ante los cambios en los parámetros PID.

ELEMENTOS INCLUIDOS
