BS6-PLC Módulo de Ensayos de Nivel de Líquidos para PLC

6.2.3.- INSTRUMENTACIÓN Y CONTROL CON PLC
LIQUID LEVEL TEST MODULE FOR PLC - BS6-PLC

SISTEMAS INNOVADORES

El "BS6-PLC" ha sido diseñado para estudiar las técnicas de control y medición del nivel de líquido de un tanque a través de un PLC.

Ver descripción general

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más

Descripción General

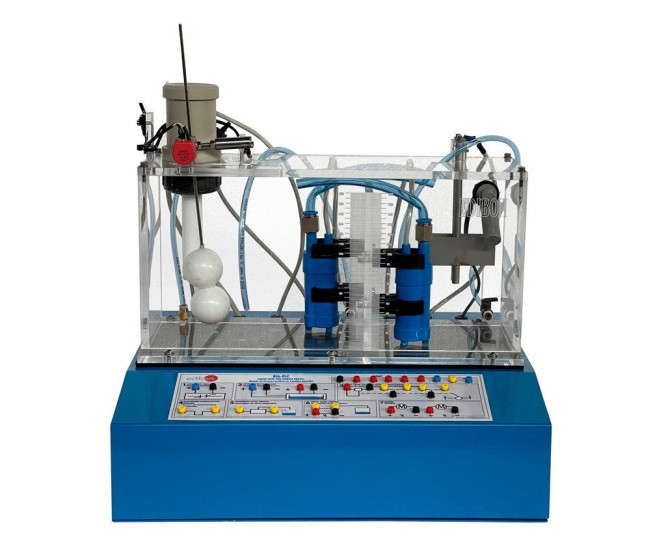

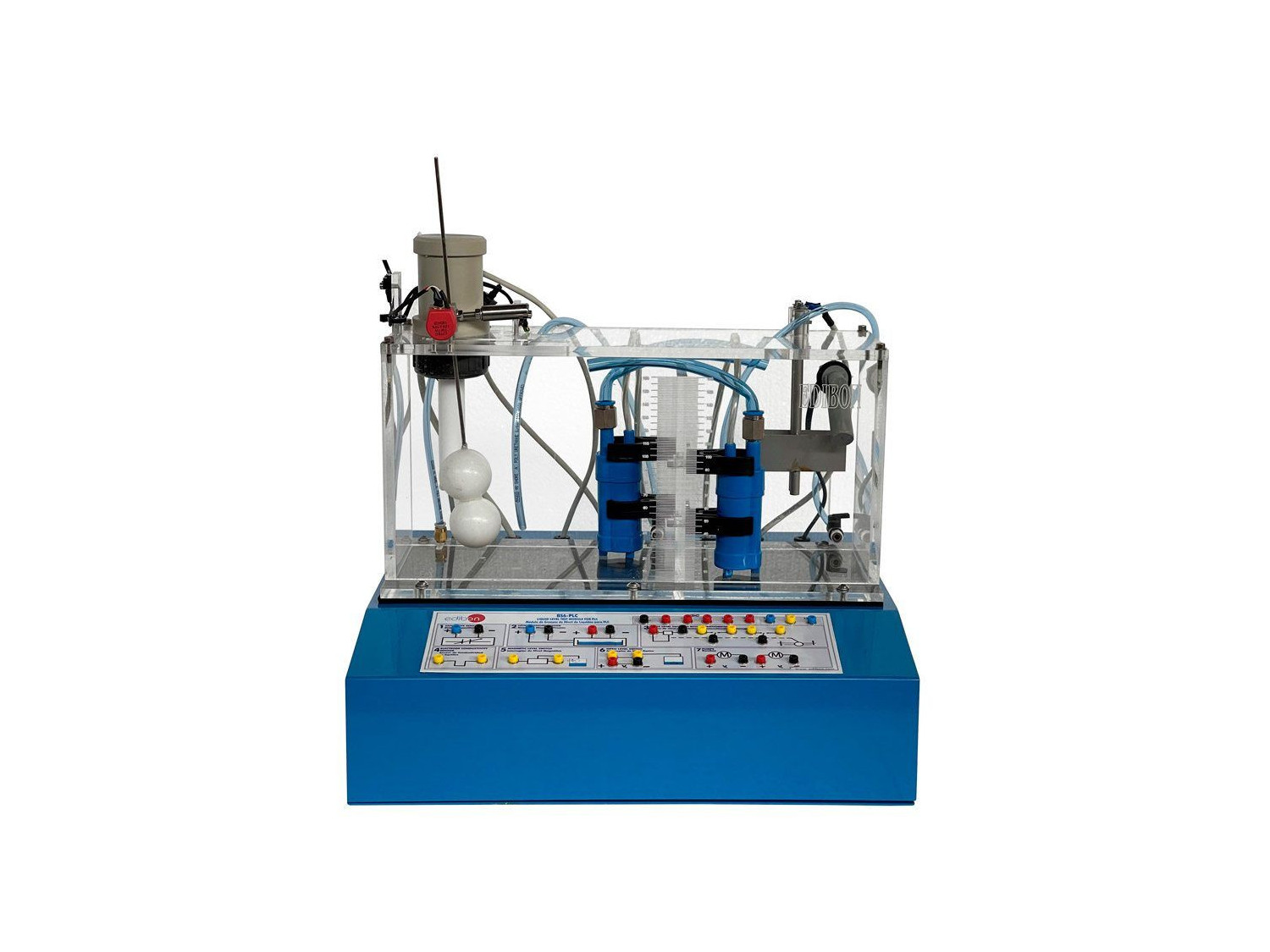

El "BS6-PLC" ha sido diseñado para estudiar las técnicas de control y medición del nivel de líquido de un tanque a través de un PLC. Este equipo dispone de dos tanques con sensor de diferente tecnología para medir el nivel. Una de las señales de salida de un sensor de presión está acondicionada para conectarla al PLC. Cada tanque tiene una bomba CC individual, que puede utilizarse para impulsar el líquido de un tanque al otro. El control de nivel del líquido se realiza a través de un PLC, dependiendo de las señales obtenidas desde un sensor.

* Modelos PLC disponibles de diferentes fabricantes: PANASONIC, SIEMENS, OMRON, MITSUBISHI, ALLEN BRADLEY, etc.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Uso de un sensor capacitivo para medir el nivel de líquido en el depósito.
  2. Uso del sensor de presión diferencial como elemento para determinar el nivel de agua en un depósito.
  3. Uso de una resistencia variable indicadora de nivel acoplada a un sistema de flotador como elemento de medida de nivel de líquidos.
  4. Sensor de conducción. Uso de un sensor formado por dos electrodos de acero para medir el nivel de agua en un depósito.
  5. Sensor de nivel de tipo magnético. Detecta un nivel preciso de líquido en el depósito mediante un contacto magnético.
  6. Controlar el nivel de líquido en el depósito izquierdo del módulo mediante un sensor de nivel de tipo óptico.
  7. Utilización de las entradas y salidas analógicas del PLC para leer y escribir señales analógicas.
  8. Lectura de la señal del sensor de temperatura con el PLC.
  9. Control manual del actuador a través del PLC.
  10. Control PID del valor de la temperatura a través del PLC.
  11. Observación de los efectos del control de velocidad angular ante los cambios en los parámetros PID.
