WIT-KNX-BMS Prácticas de Cableado de Control de Edificios a través de BMS

4.4.3.- PRÁCTICAS DE INSTALACIONES Y MANTENIMIENTO
WIRING INSTALLATION TRAINING FOR BUILDING CONTROL VIA BMS - WIT-KNX-BMS

SISTEMAS INNOVADORES

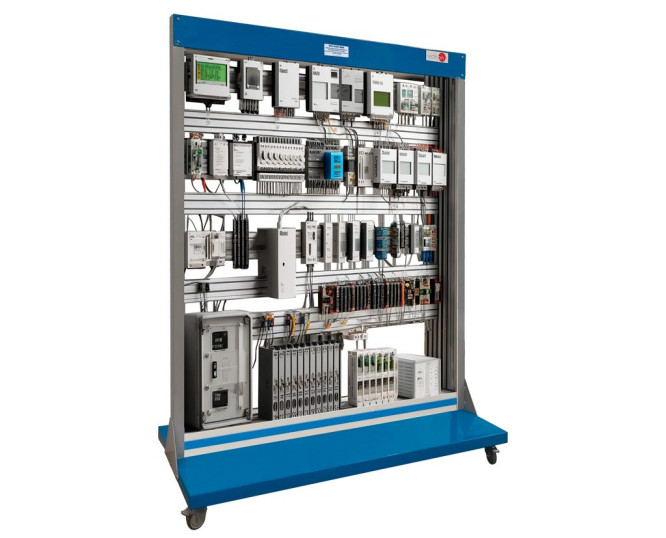

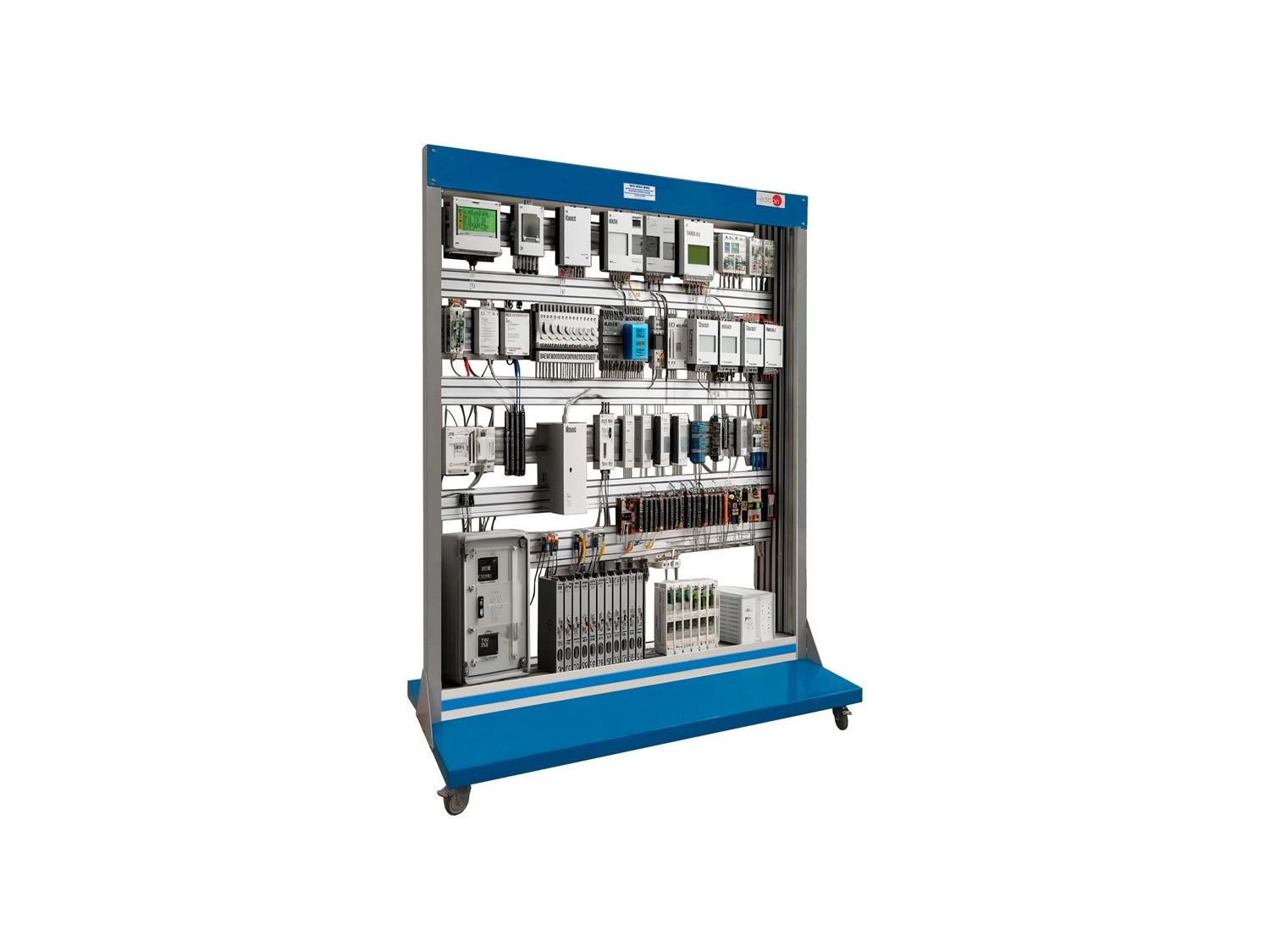

El WIT-KNX-BMS es un equipo diseñado para proporcionar conocimientos y experiencia en prácticas de cableado KNX específicamente adaptadas para sistemas de gestión de edificios (BMS). Este equipo sirve como un valioso recurso para instituciones educativas y profesionales y centros de formación centrados en la automatización de edificios, permitiendo a los estudiantes comprender las complejidades del cableado de dispositivos KNX, programación y puesta en marcha en el contexto de aplicaciones BMS.

Ver descripción general

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
La Importancia de la Capacitación Práctica en Electricidad para Universidades y Empresas
La Importancia de la Capacitación Práctica en Electricidad para Universidades y Empresas
La electricidad es una forma de energía que resulta del movimiento de electrones a través de un conductor. Este fenómeno físico es esencial para el funcionamiento de una amplia variedad de dispositivos y sistemas que utilizamos a diario, desde electrodomésticos hasta complejos sistemas industriales.
Leer más
¿Qué es el concepto Industria 4.0?
¿Qué es el concepto Industria 4.0?
Today we are at the beginning of a new era, named ‘Industrie 4.0’. Let´s explain a little further the concept "Industrie 4.0"!
Leer más

Descripción General

El WIT-KNX-BMS es un equipo diseñado para proporcionar conocimientos y experiencia en prácticas de cableado KNX específicamente adaptadas para sistemas de gestión de edificios (BMS). Este equipo sirve como un valioso recurso para instituciones educativas y profesionales y centros de formación centrados en la automatización de edificios, permitiendo a los estudiantes comprender las complejidades del cableado de dispositivos KNX, programación y puesta en marcha en el contexto de aplicaciones BMS.

Las características clave del WIT-KNX-BMS incluyen:

  • Escenarios Prácticos Basados en BMS: El equipo está diseñado para abordar los requisitos específicos de cableado y las prácticas asociadas con los sistemas de gestión de edificios. Esto incluye la integración de la tecnología KNX para el control centralizado de varias funciones del edificio.
  • Aprendizaje Práctico: Los estudiantes pueden participar en experiencias prácticas de aprendizaje, experimentando con el cableado y la configuración de dispositivos KNX comúnmente utilizados en escenarios BMS. Este enfoque práctico mejora su comprensión de las aplicaciones del mundo real.
  • Simulación de Escenarios BMS: El equipo permite a los usuarios simular y configurar diferentes escenarios BMS, cubriendo aspectos como el control climático, la gestión de la iluminación y la eficiencia energética. Esto proporciona un entorno de aprendizaje realista.
  • Documentación Completa: La documentación adjunta ofrece información detallada sobre las prácticas de cableado KNX para BMS. Esta documentación sirve como guía para los estudiantes, proporcionando instrucciones y explicaciones paso a paso.
  • Compatibilidad: El equipo es compatible con los dispositivos y protocolos KNX estándar utilizados habitualmente en los sistemas de gestión de edificios. Esto asegura que los estudiantes están trabajando con componentes estándar de la industria.
  • Integración con Tecnología KNX: El equipo muestra la integración de la tecnología KNX en aplicaciones BMS, destacando el papel de KNX en la creación de soluciones de automatización de edificios inteligentes y eficientes.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Integración Básica del Sistema BMS con KNX:
  • Conexión de la caja de distribución eléctrica para dispositivos KNX y BMS.
  • Aplicación de técnicas de cableado para asegurar la integración eficiente de ambos sistemas.
  1. Creación de un Nuevo Proyecto BMS en ETS:
  • Desarrollo de un nuevo proyecto BMS desde cero en el software ETS.
  • Definición de características generales y establecimiento de la topología básica del sistema KNX en la gestión de edificios.
  1. Definición de la Topología del Bus BMS:
  • Configuración de la topología del bus KNX en el contexto del sistema BMS.
  • Identificación de dispositivos y asignación de direcciones físicas.
  1. Asignación de Direcciones Físicas en el Proyecto BMS:
  • Asignación de direcciones físicas a los dispositivos KNX dentro del proyecto BMS.
  • Cumplimiento de normas y recomendaciones para un direccionamiento efectivo.
  1. Integración de Sensores Ambientales en el Sistema BMS:
  • Conexión e integración de sensores de temperatura, humedad y otros sensores ambientales.
  • Programación de respuestas automáticas en el sistema KNX para gestionar el entorno del edificio.
  1. Control de Iluminación Avanzado con BMS:
  • Configuración de un controlador BMS para gestionar de manera avanzada el sistema de iluminación KNX.
  • Programación de escenarios y ajuste de parámetros de iluminación.
  1. Integración de Sistemas de Climatización con KNX:
  • Conexión e integración de sistemas de climatización en el sistema KNX a través del BMS.
  • Ajuste de parámetros de temperatura y programación de horarios.
  1. Gestión Eficiente de Persianas:
  • Configuración de actuadores KNX para la gestión eficiente de persianas en colaboración con el sistema BMS.
  • Programación de horarios y respuestas automáticas.
  1. Monitorización de Consumo Energético:
  • Conexión de medidores de energía y configuración de la monitorización del consumo energético en el sistema BMS.
  • Programación de alarmas y visualización de datos.
  1. Integración de Sistemas de Seguridad:
  • Conexión e integración de sistemas de seguridad (alarmas) con el sistema KNX a través del BMS.
  • Configuración de respuestas automáticas en caso de eventos de seguridad.
  1. Gestión de Espacios Comunes:
  • Configuración de controladores BMS para la gestión de espacios comunes como salas de reuniones, pasillos, etc.
  • Programación de escenarios y funciones específicas.
  1. Uso de Herramientas de Diagnóstico BMS en ETS:
  • Exploración de herramientas de diagnóstico en el software ETS para monitorear y diagnosticar la red KNX en el contexto del BMS.
  • Análisis de eventos y registro de diagnósticos.
  1. Simulación de Escenarios Complejos en la Gestión de Edificios:
  • Creación y simulación de escenarios complejos que involucren diferentes sistemas gestionados por el BMS y KNX.
  • Evaluación del comportamiento del sistema en condiciones diversas.
