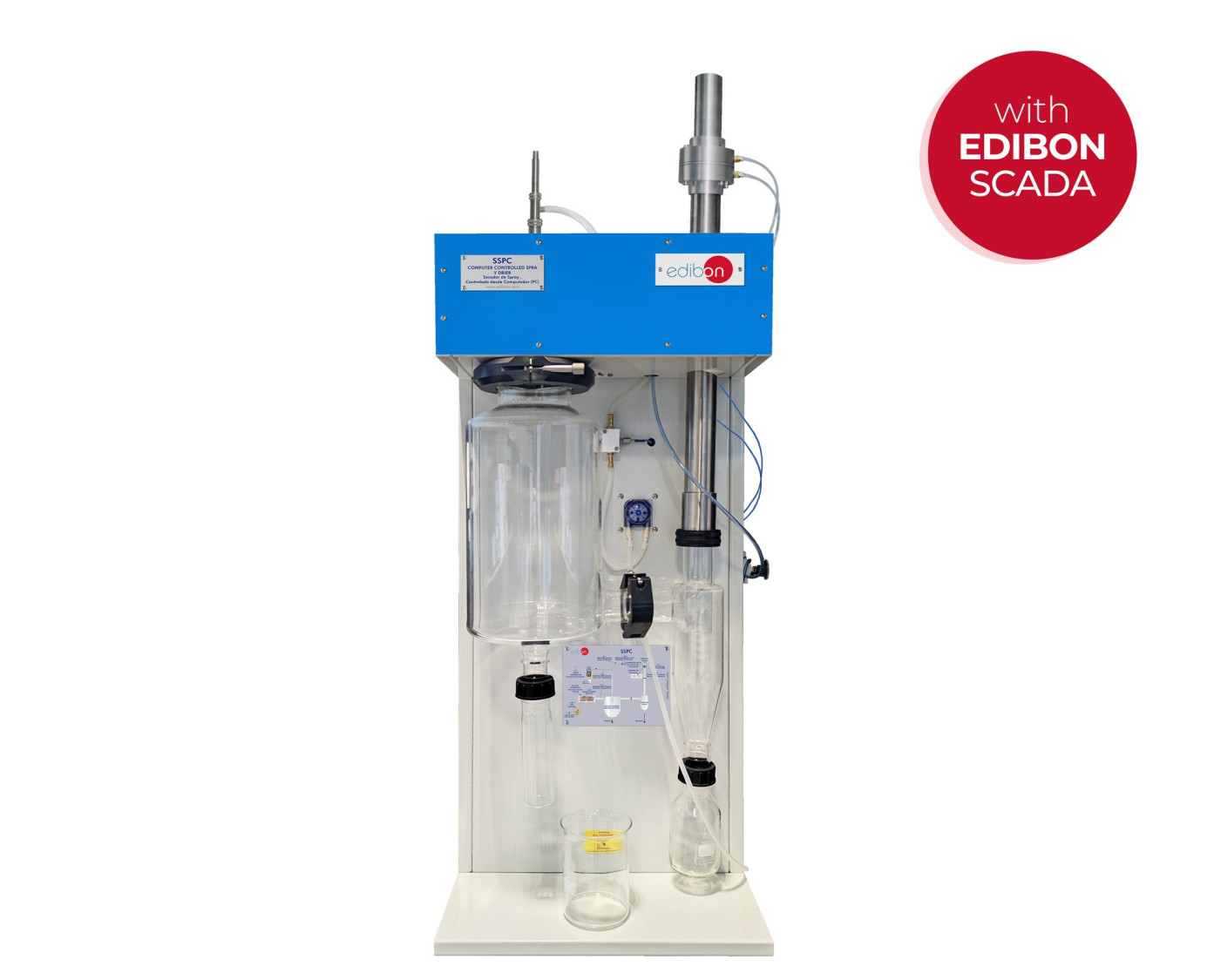

Equipo: SSPC. Secador de Spray, Controlado desde Computador (PC)

COMPUTER CONTROLLED SPRAY DRIER - SSPC

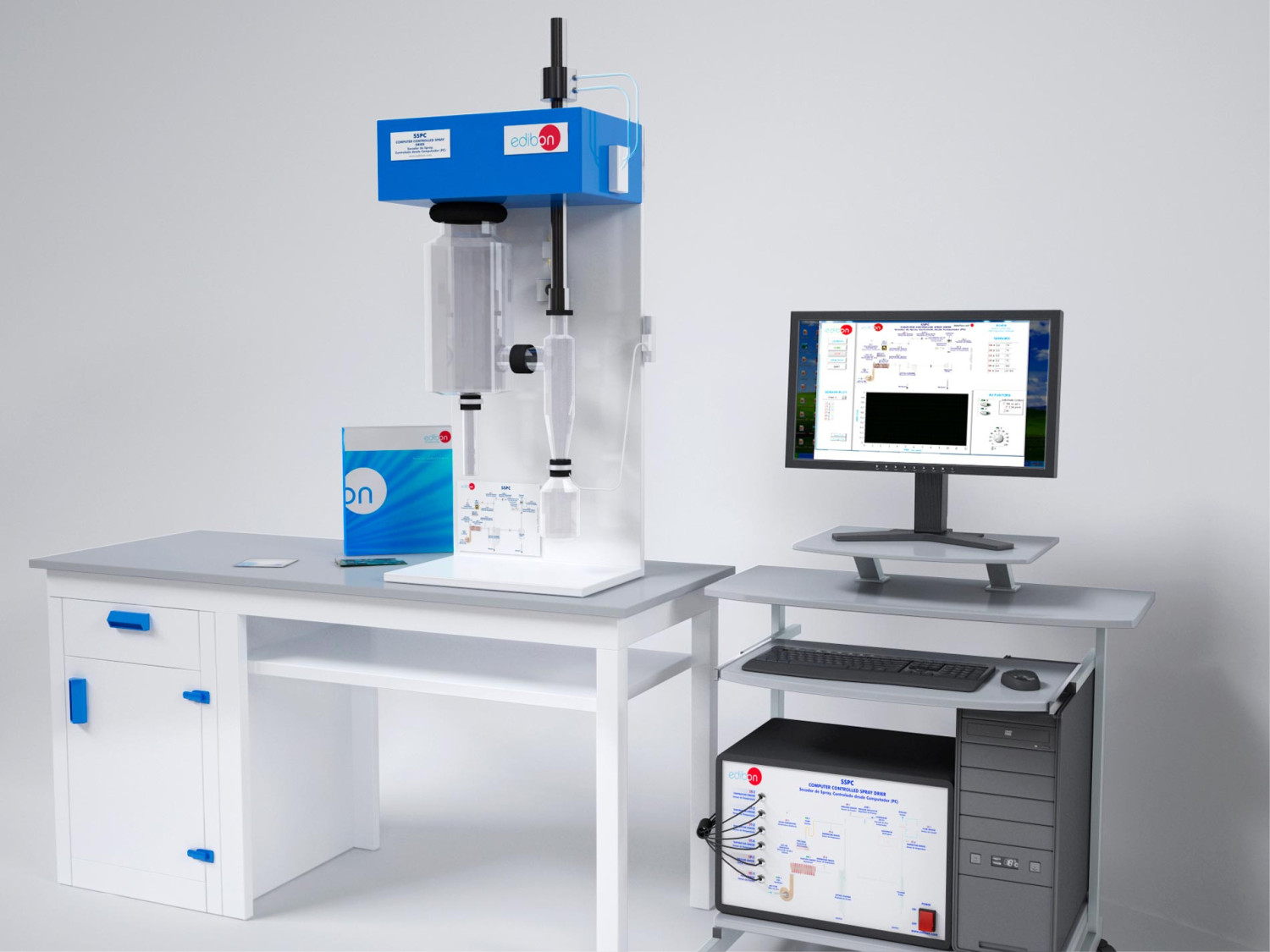

Equipo SSPC completo

COMPUTER CONTROLLED SPRAY DRIER - SSPC
COMPUTER CONTROLLED SPRAY DRIER - SSPC

SISTEMAS INNOVADORES

El Secador de Spray, Controlado desde Computador (PC), "SSPC", permite el estudio de procesos que involucran emulsiones acuosas,disoluciones, suspensiones y disoluciones coloidales.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
FSS

Sistema de Simulación de Fallos
PLC

Control de Procesos Industriales por PLC
PLCHMI

Control y Monitorización local/remota IIoT con HMI
ELK

KIT de Desarrollo de Software de EDIBON, Powered by NI LabVIEW™
ECR

Sistema Modular Industrial de EDIBON con NI CompactRIO
ESN

EDIBON Scada-Net
ECL

Educación a Distancia de EDIBON

Laboratorios

11TV
 Laboratorio de Ingeniería Química para Educación Técnica y Vocacional
11HE
 Laboratorio de Ingeniería Química para Educación Superior
11PTC
 Laboratorio para Centro de Formación de Petróleo
12TV
 Laboratorio de Tecnología de Alimentos para Educación Técnica y Vocacional
12HE
 Laboratorio de Tecnología de Alimentos para Educación Superior

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Biocombustibles de segunda generación: El futuro sostenible en EDIBON
Biocombustibles de segunda generación: El futuro sostenible en EDIBON
En un mundo donde la demanda de energía no deja de aumentar y los recursos no renovables se agotan rápidamente, la necesidad de encontrar soluciones sostenibles y respetuosas con el medio ambiente nunca ha sido tan urgente. La economía circular y el uso de biomasa orgánica para producir...
Leer más
NUEVOS Folletos de Tecnología de Alimentos y Aguas
NUEVOS Folletos de Tecnología de Alimentos y Aguas
La Tecnología de los Alimentos es una disciplina fundamentada en la Ciencia de los Alimentos basada en los conocimientos multidisciplinares de la nutrición, los análisis químicos, la física, la bioquímica y la ingeniería.  Las Tecnologías de Tratamientos de Agua logran obtener agua potable tan...
Leer más

Descripción General

El Secador de Spray, Controlado desde Computador (PC), "SSPC", permite el estudio de procesos que involucran emulsiones acuosas,disoluciones, suspensiones y disoluciones coloidales.

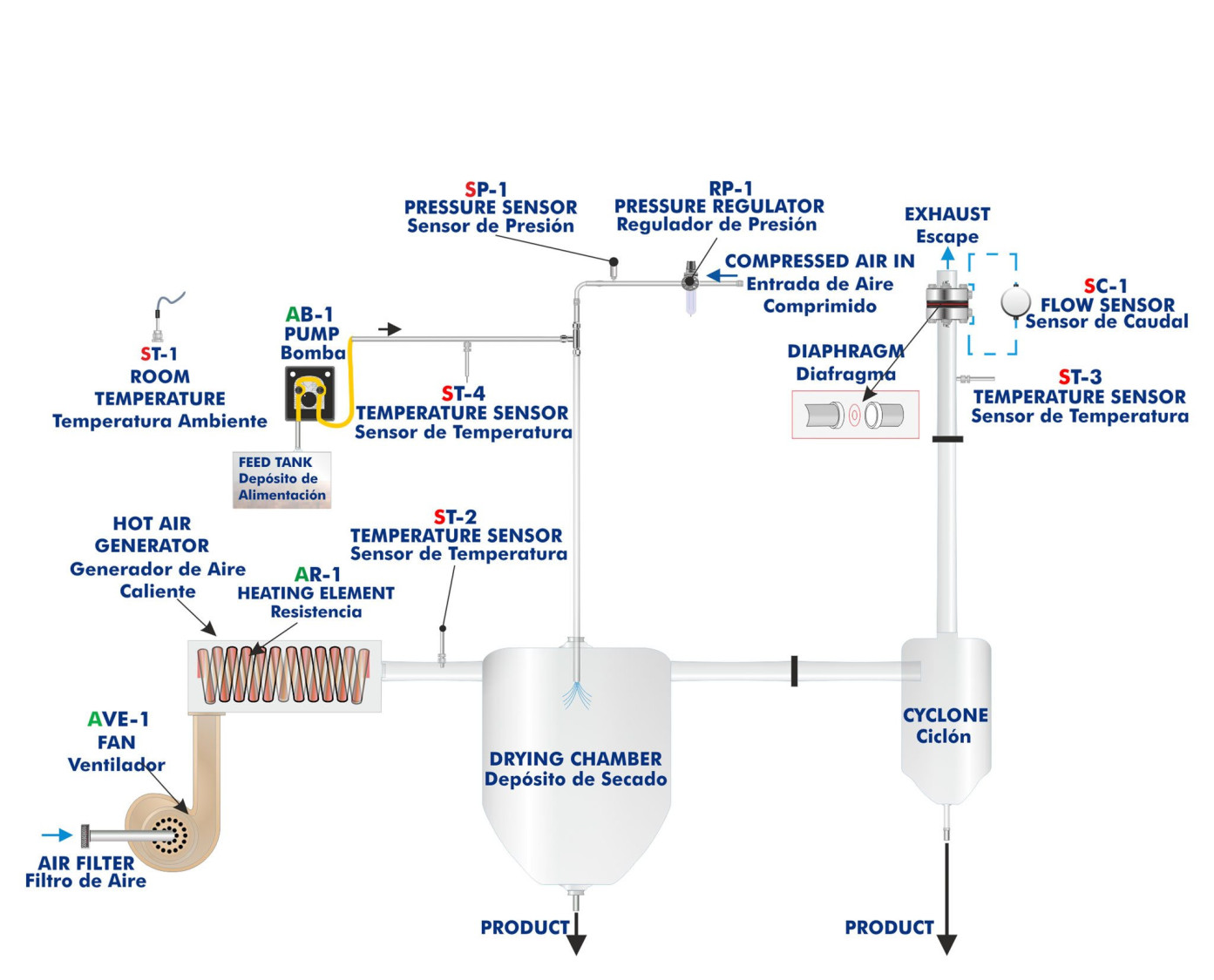

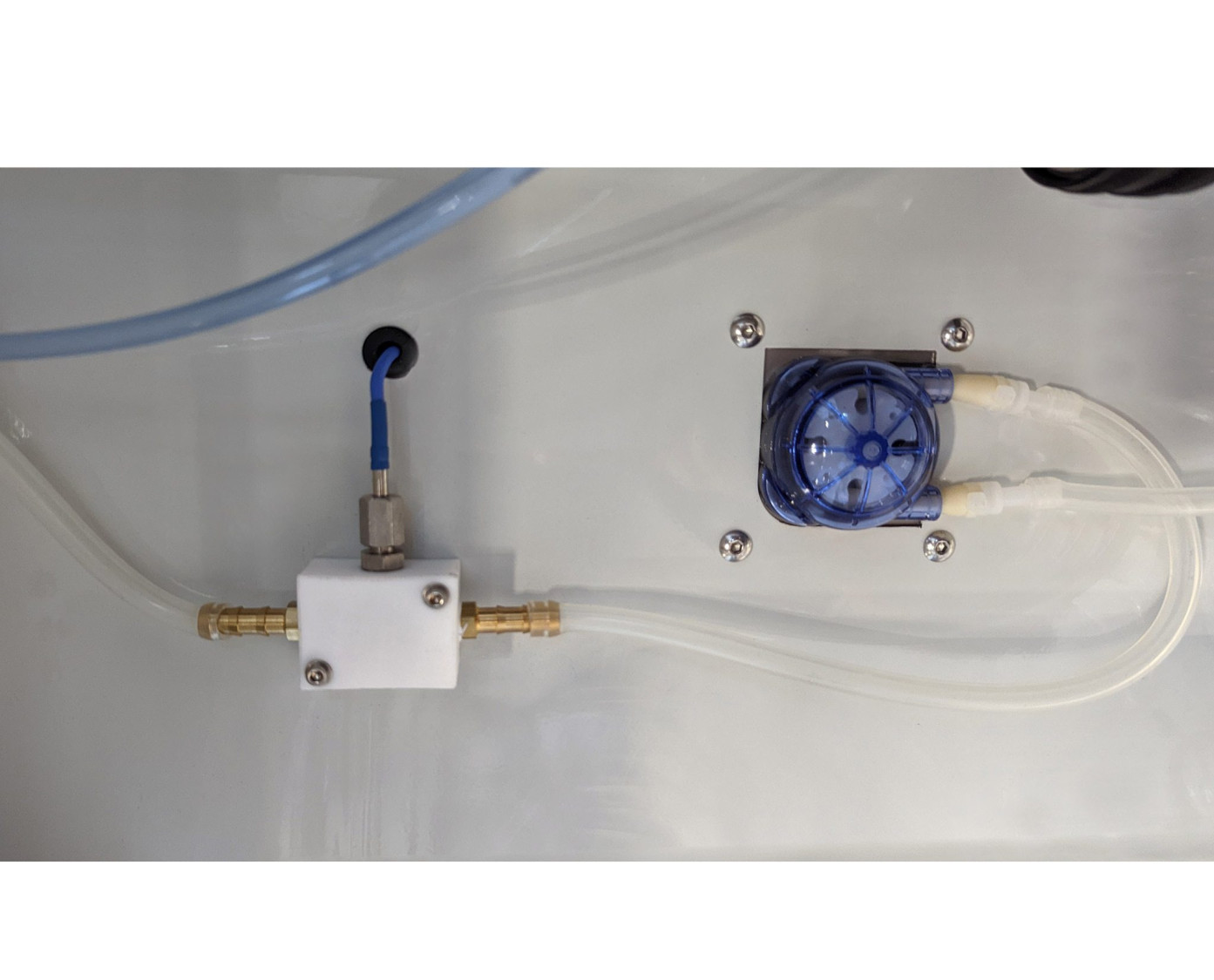

Bomba peristáltica distribuye la muestra líquida desde un depósito hacia la cámara de secado a través de un pulverizador de pequeñodiámetro. Al mismo tiempo entra aire comprimido por el tubo exterior del pulverizador, lo que provoca que el líquido salga del pulverizadoren forma de aerosol atomizado finamente para entrar en la cámara de secado. Se suministra aire caliente a la cámara de secado,evaporando el líquido contenido en el aerosol atomizado.

Las partículas sólidas del material se separan del flujo de aire de salida mediante un ciclón y se recogen en un recipiente colector. El flujode aire de salida se dirige a la atmósfera o a un sistema de extracción existente en el laboratorio.

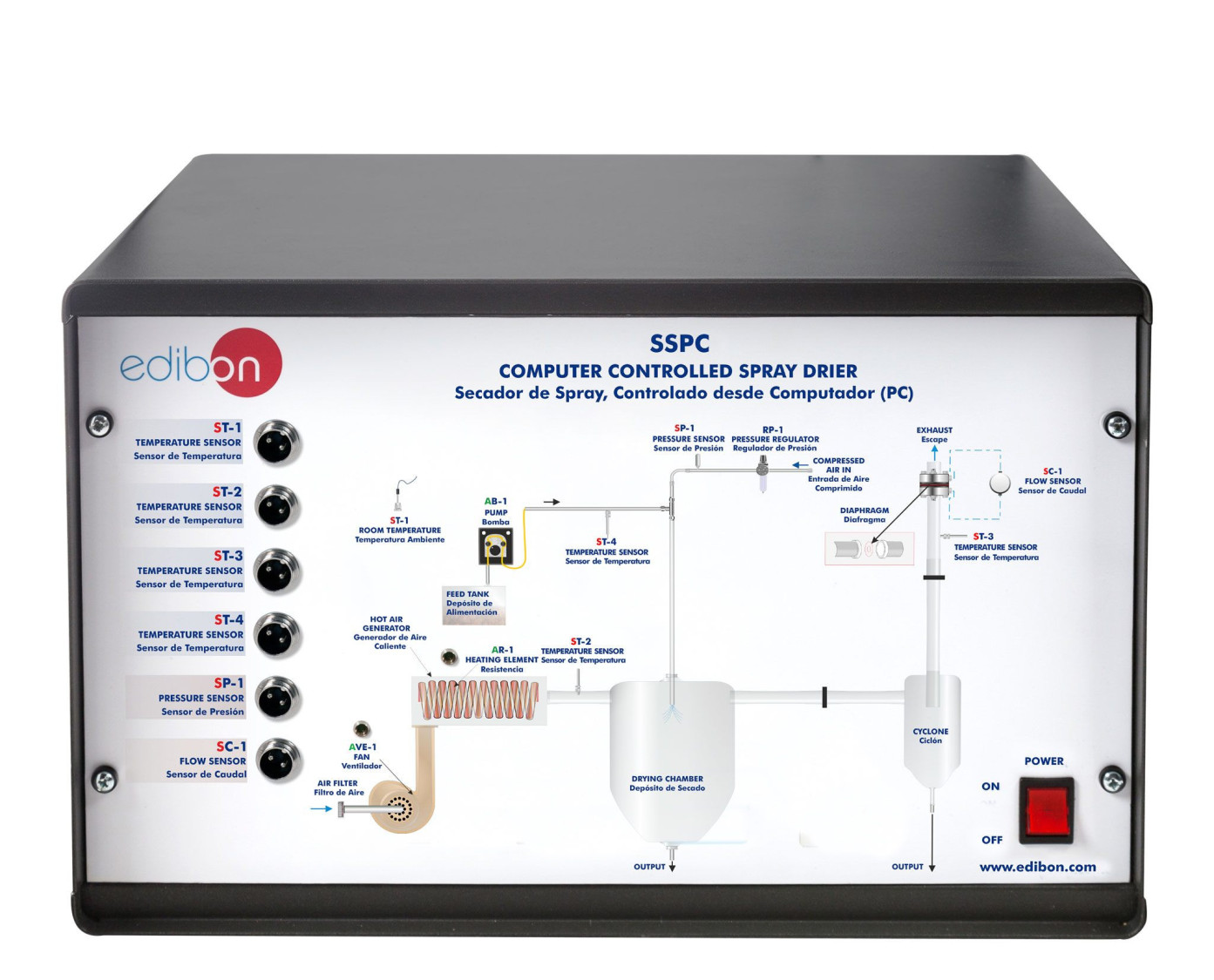

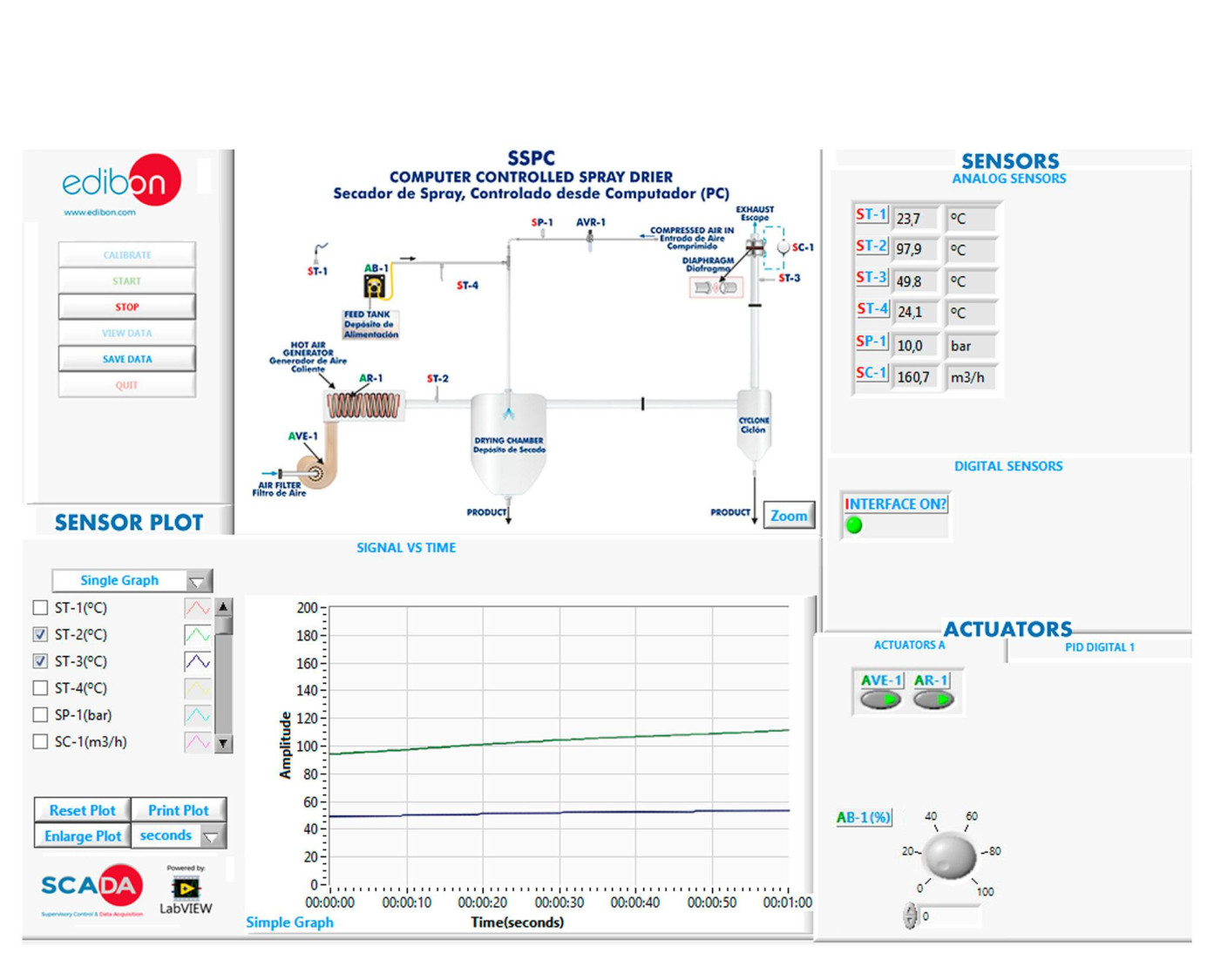

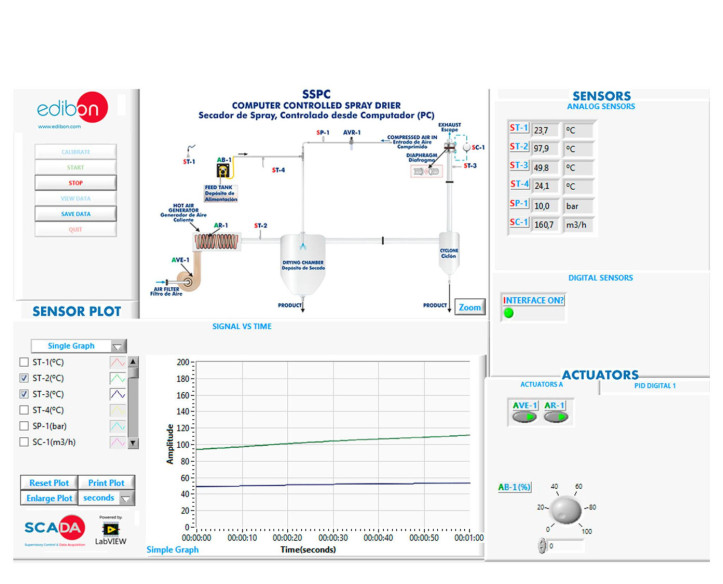

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye:el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisiciónde Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Principio de funcionamiento de un secador de spray.
  2. Efecto del tamaño de la gota en el proceso de secado.
  3. Efecto de la temperatura de entrada del aire en el proceso de secado.
  4. Efecto del caudal de alimentación de producto en el proceso de secado.
  5. Balance de masa de un secador de spray.
  6. Eficiencia del secador de spray.
  7. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Balance de energía de un secador de spray.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo SSPC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo SSPC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejerciciosmás.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
