PPTAC/2 Tratamiento de Aguas (filtración e intercambio iónico), Controlada desde Computador (PC)

COMPUTER CONTROLLED WATER TREATMENT PLANT (FILTRATION AND ION EXCHANGE) - PPTAC/2

NOTICIAS RELACIONADAS

Descripción General

La Planta 2 de Tratamiento de Aguas, Controlada desde Computador (PC), "PPTAC/2", permite estudiar el principio básico de las operaciones fundamentales del tratamiento de aguas.

Estas operaciones son: la filtración de lecho profundo y el intercambio iónico.

El objetivo general de los ejercicios es conseguir la mejor calidad posible del agua tratada. El equipo se puede usar para realizar dos variaciones de los procesos especificados:

  • Filtración.
  • Filtración e intercambio iónico.

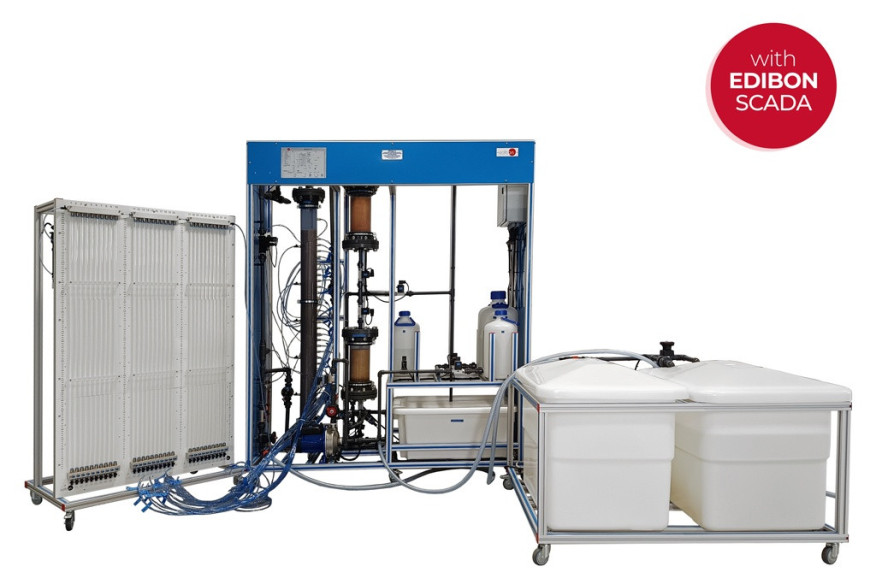

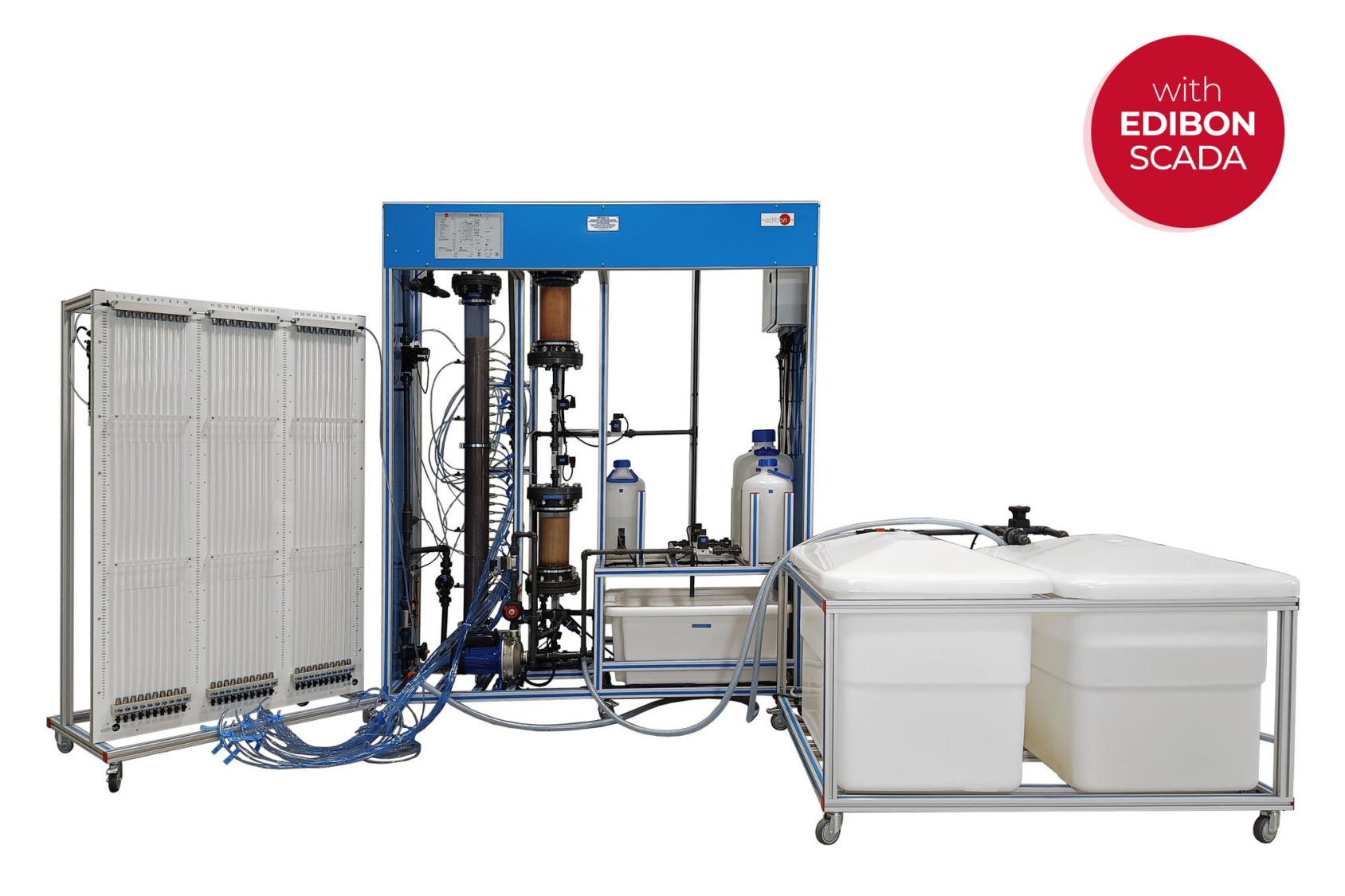

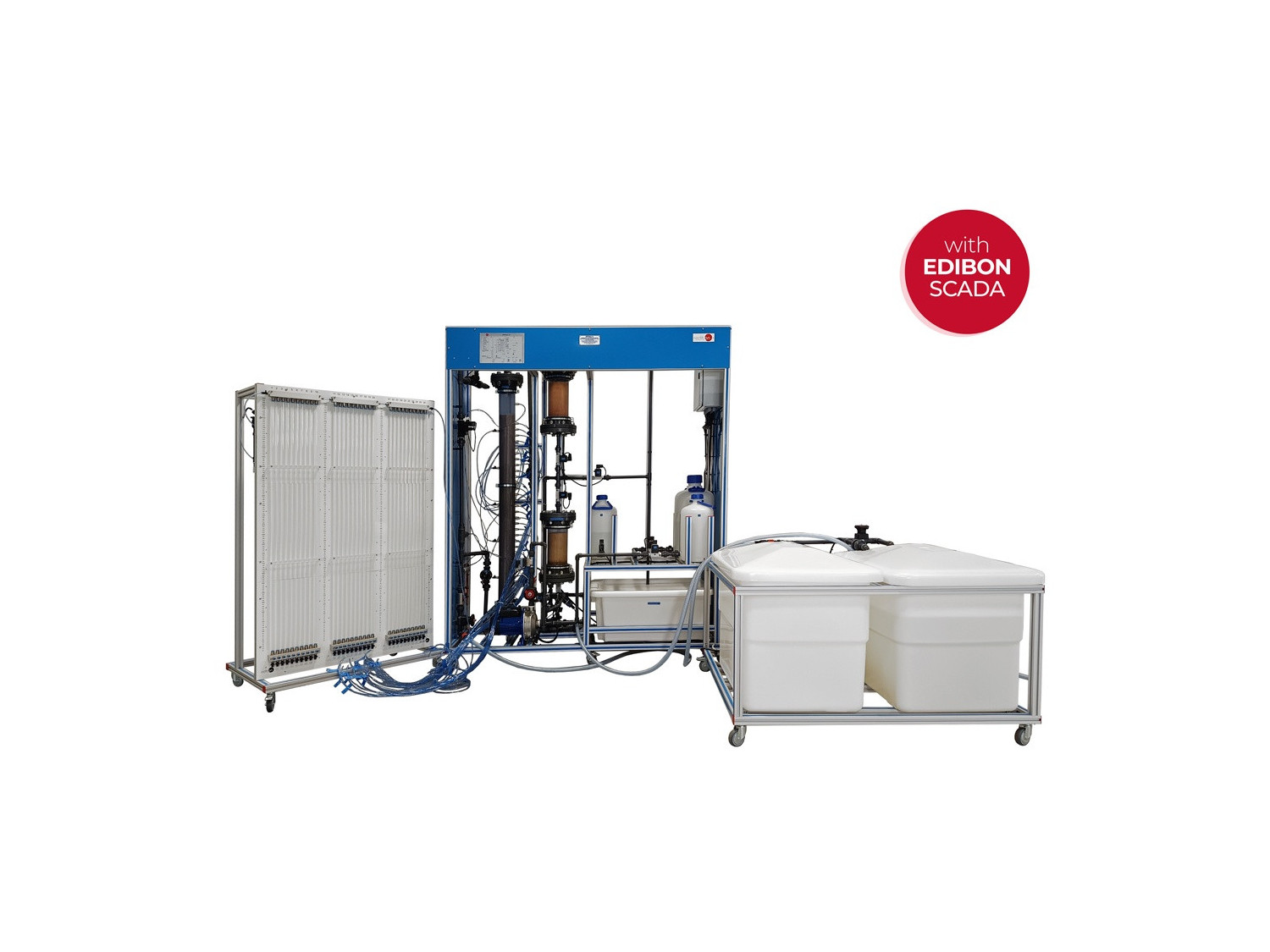

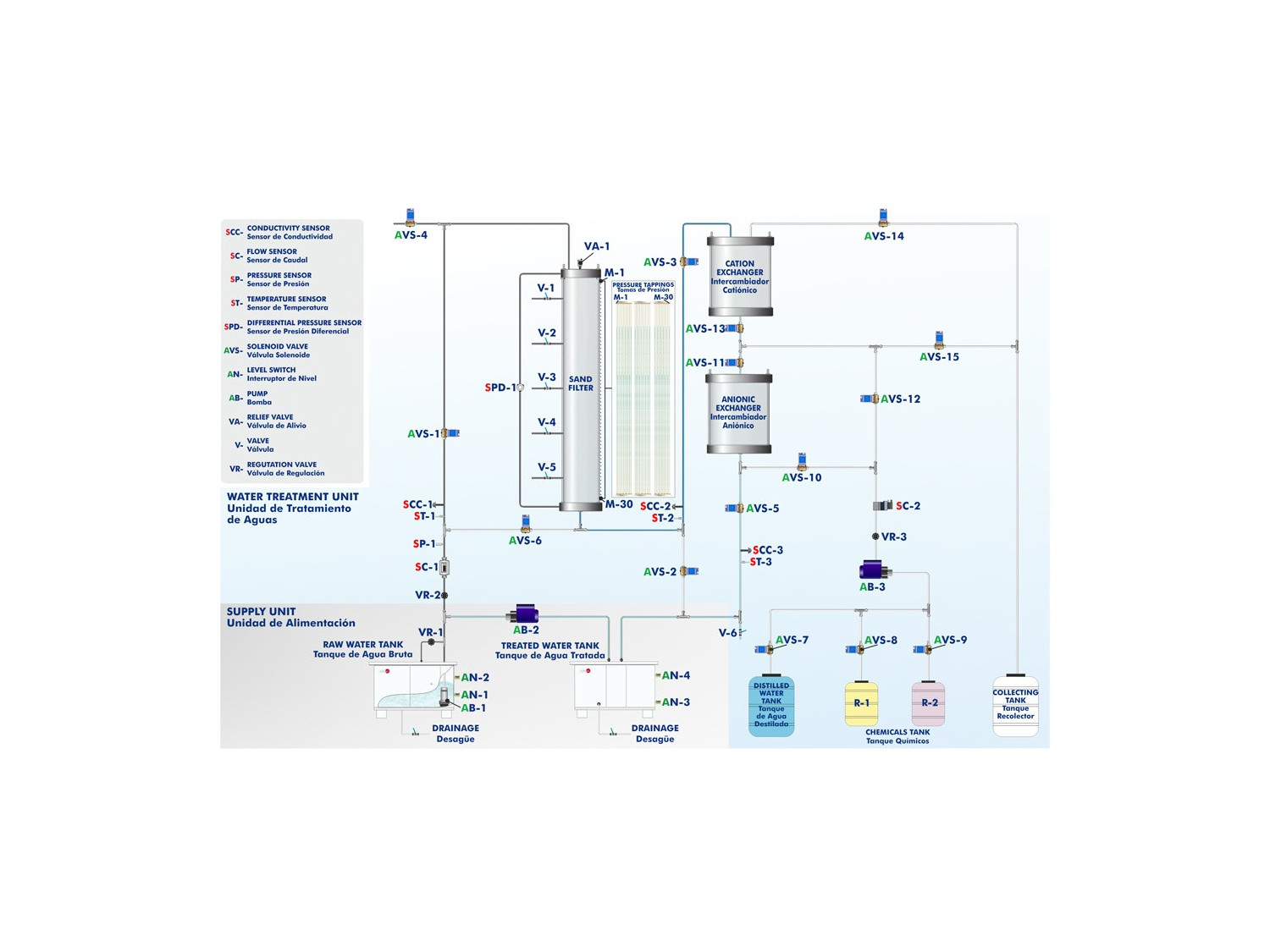

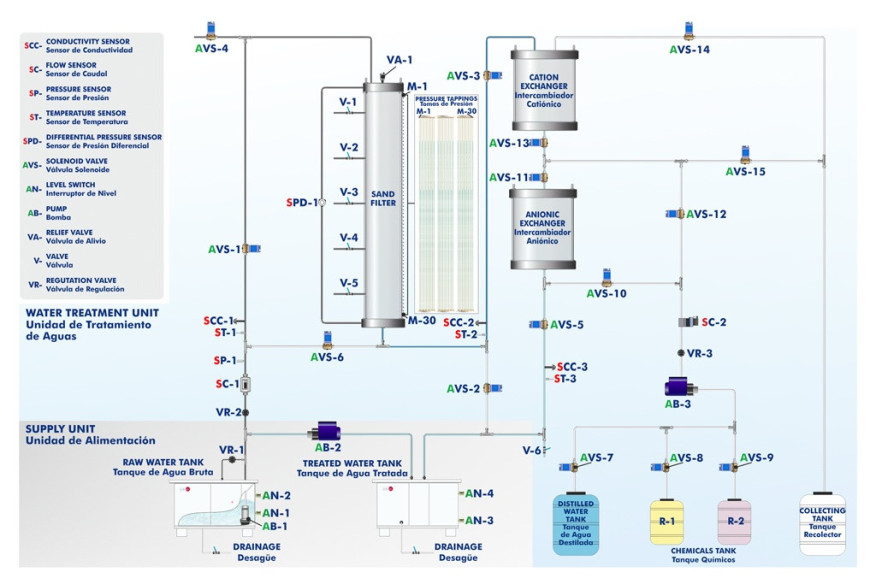

El equipo está montado sobre una estructura metálica de pie.

Consta de dos secciones principales:

  • Una sección es una unidad de alimentación con dos depósitos para almacenar el agua bruta y el agua tratada. La parte de agua bruta incluye un tanque y una bomba sumergible controlada desde computador (PC) para impulsar el agua del depósito al filtro. La parte de agua tratada incluye un depósito para recoger la salida de agua de cada operación en la planta de tratamiento de agua (filtración profunda e intercambio iónico) y una bomba para impulsar el agua tratada para lavar el filtro.
  • La otra sección es la Unidad de Tratamiento de Agua, que está conectada a los tanques de la unidad de alimentación y consta de un filtro y dos intercambiadores.

El agua bruta se bombea desde la parte de agua bruta de la unidad de suministro a un filtro. La velocidad del flujo en el lecho filtrante se puede ajustar. Los sólidos son capturados y retenidos haciendo que el agua fluya a través del lecho filtrante.

El agua filtrada sale por el extremo inferior del filtro y puede pasar a la segunda etapa de tratamiento o al depósito de agua tratada, dependiendo de la posición de las electroválvulas del circuito.

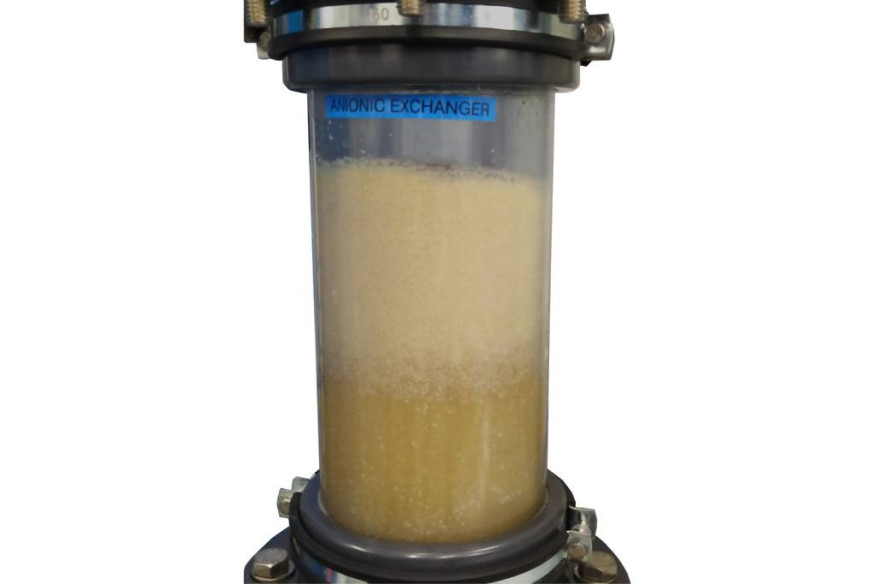

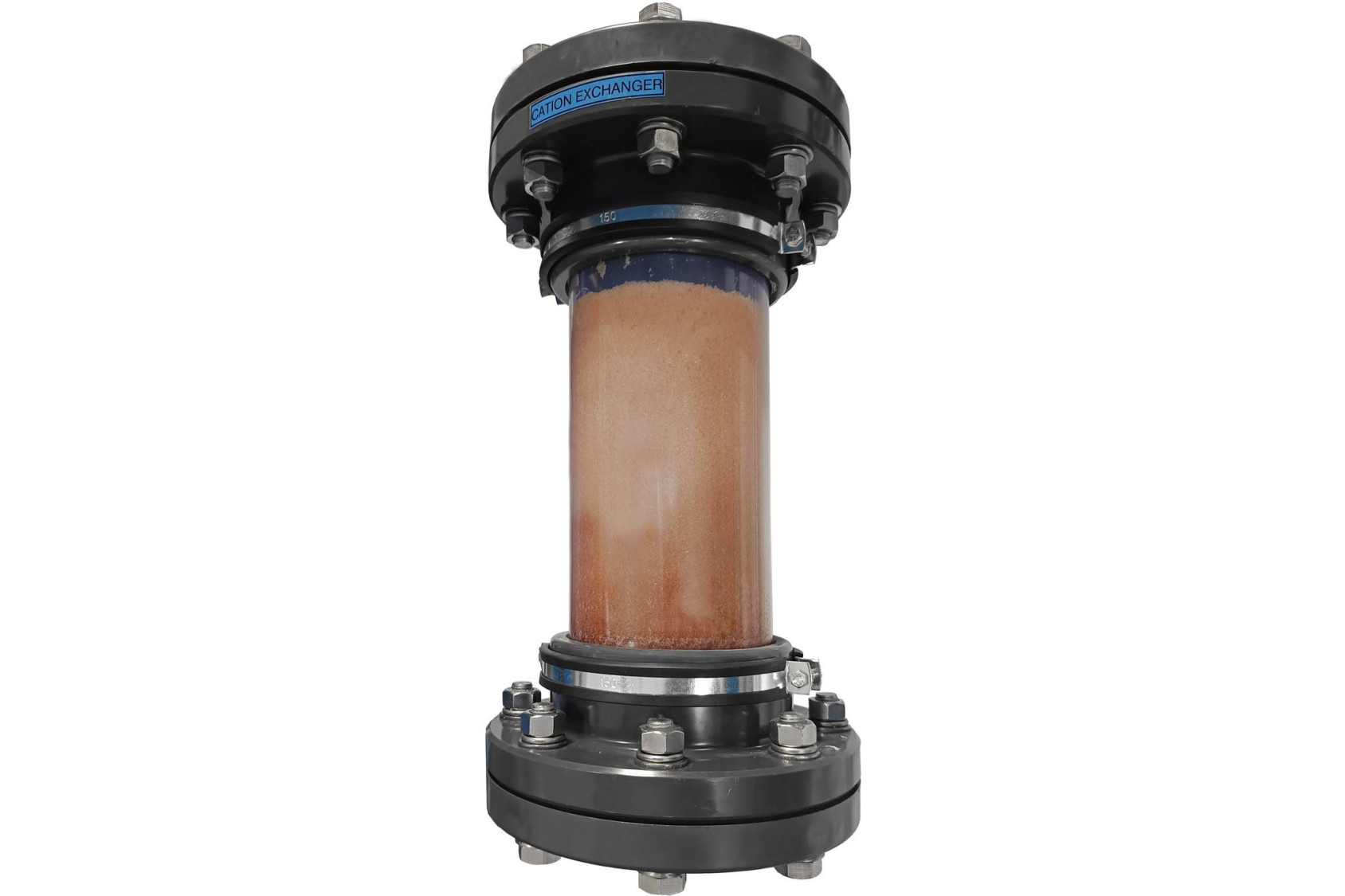

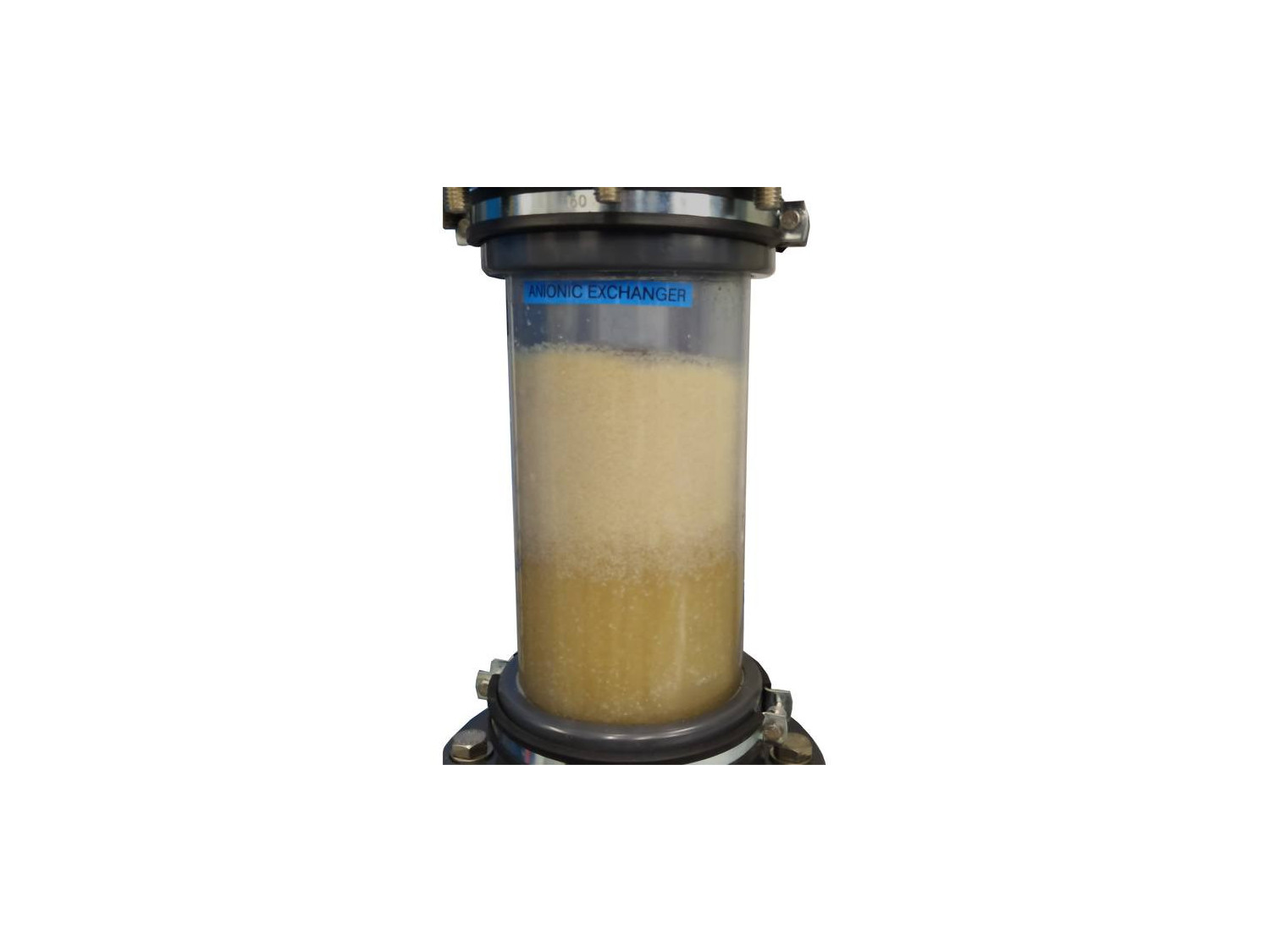

En la segunda etapa, los iones no deseados del agua se intercambian por iones de hidrógeno e hidróxido mediante dos intercambiadores iónicos (intercambiador catiónico y aniónico). Primero, el agua se ablanda por el intercambio catiónico y, posteriormente, se desaliniza por el intercambio aniónico. Y, por último, el agua tratada se conduce hasta el tanque de recogida de agua tratada.

Los sólidos retenidos en el filtro provocan un incremento en la pérdida de presión. El equipo permite un retrolavado para limpiar el filtro y reducir esta pérdida de presión. Este equipo incluye un circuito ácido/cáustico para regenerar los intercambiadores iónicos. El circuito incluye una válvula solenoide por entrada de reactivo y doce válvulas solenoides para desviar los caudales y hacer circular las distintas soluciones.

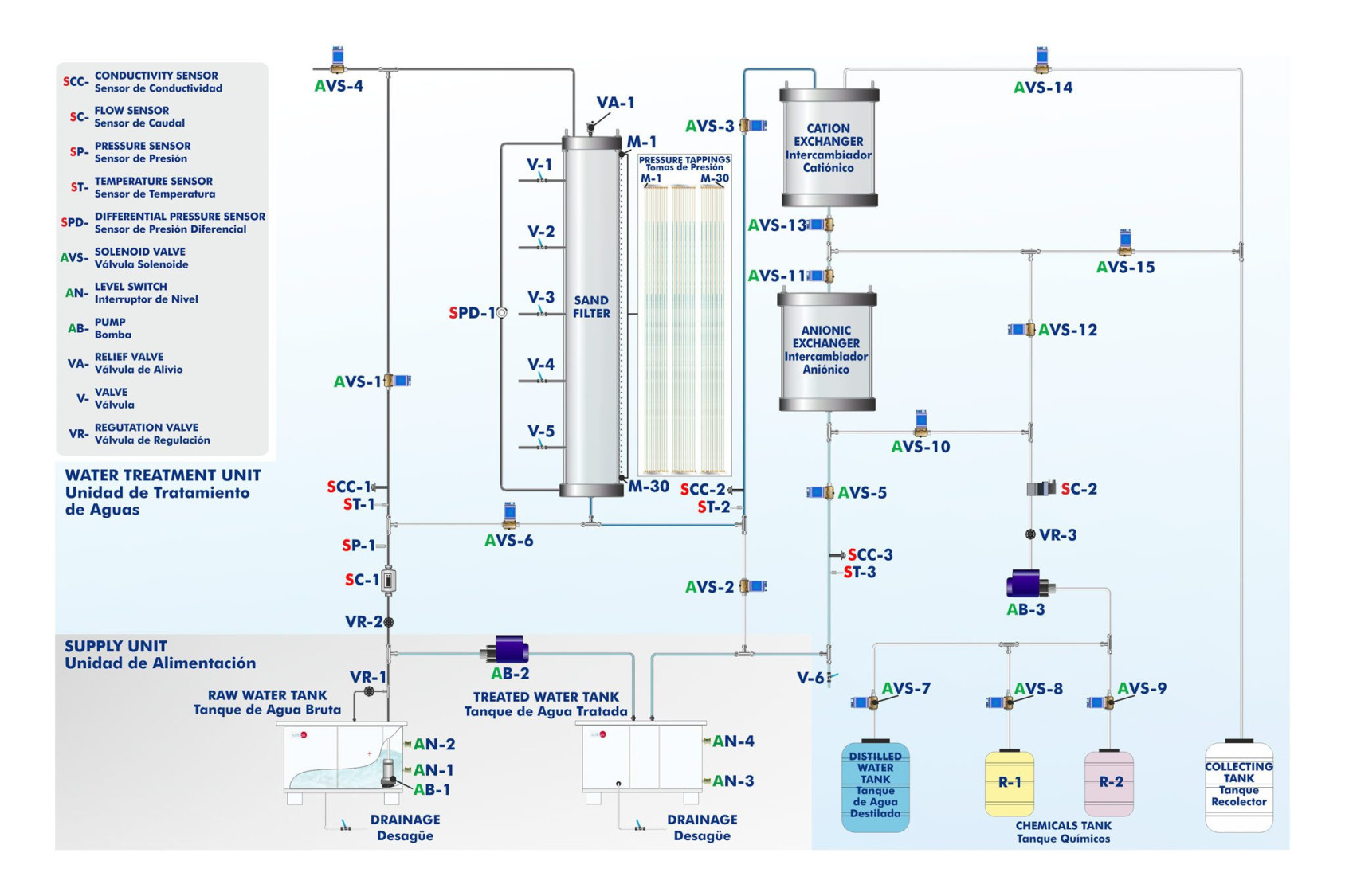

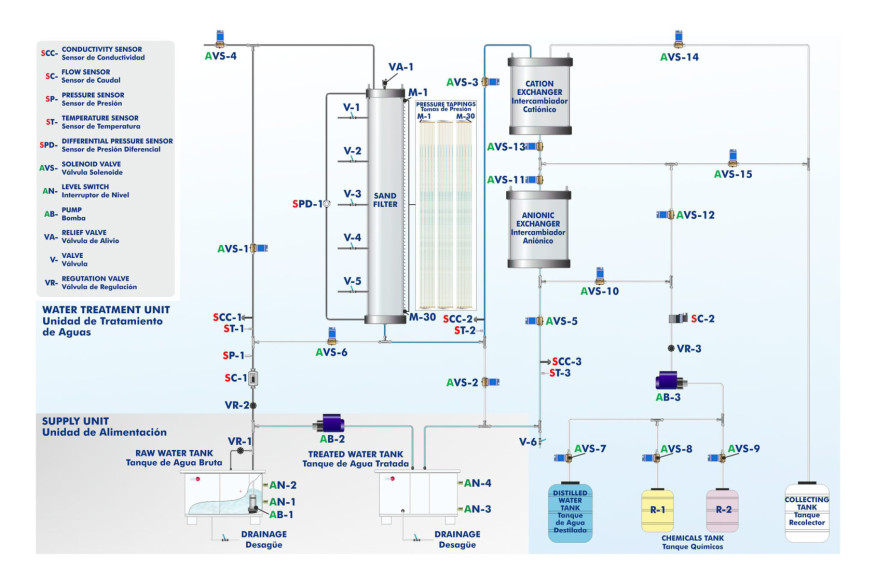

El filtro permite medir la presión diferencial del mismo e incluye varios puntos de medición de presión a lo largo de este. Los valores de la presión (expresados en columna de agua) se miden con un panel multimanométrico de agua. Estos valores se pueden usar para trazar diagramas Micheau.

Todos los parámetros correspondientes (caudal, presión, presión diferencial, temperatura, conductividad) son registrados por sensores.

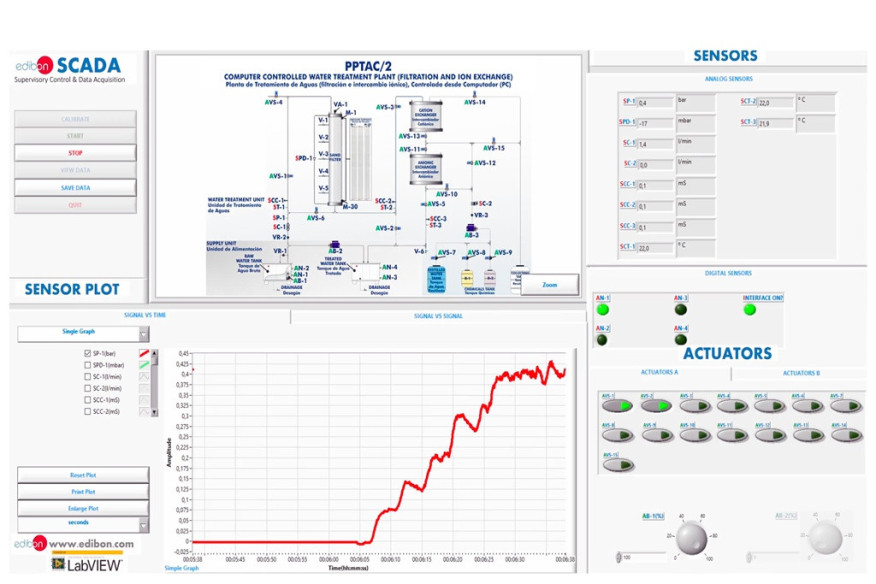

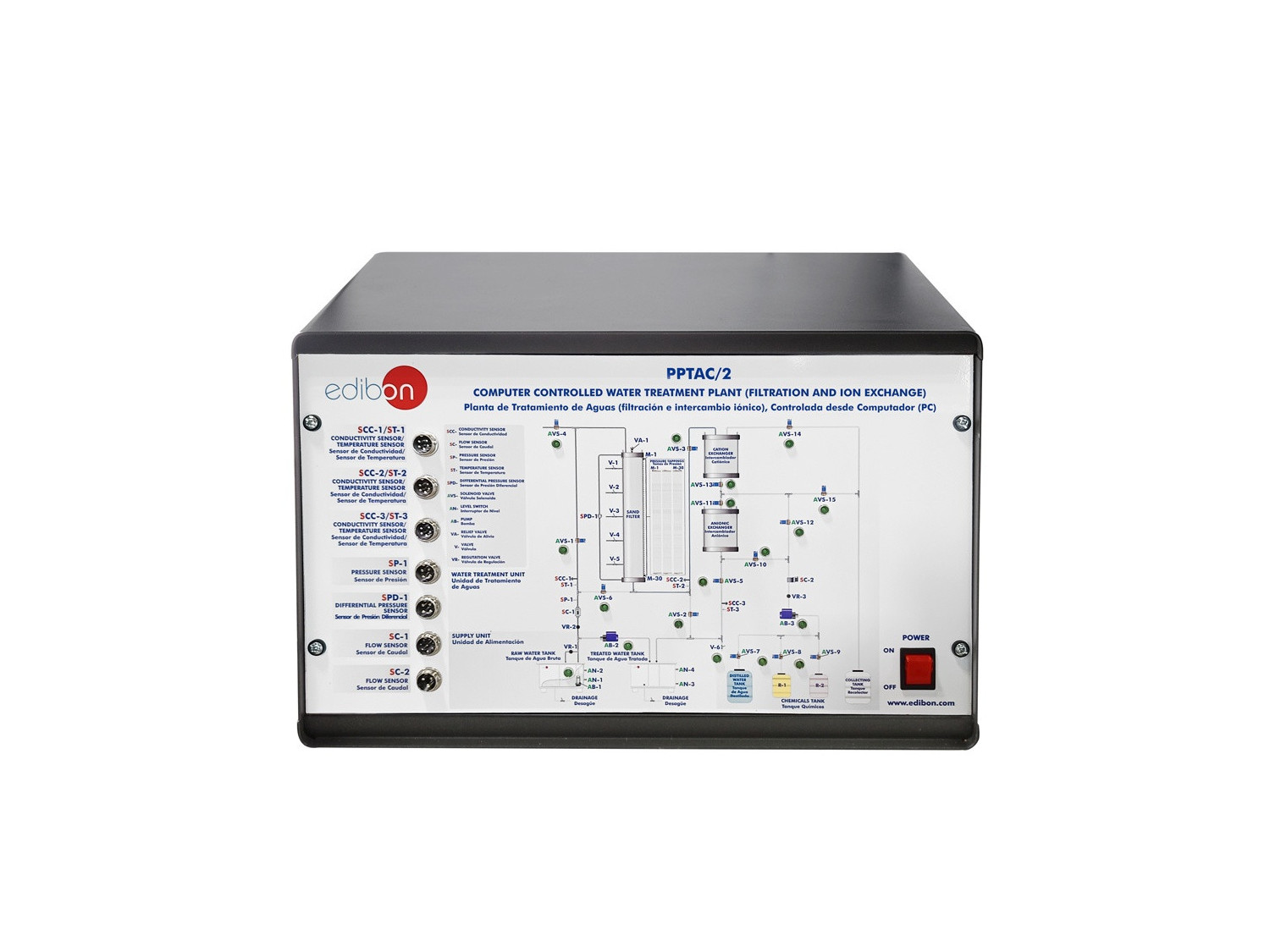

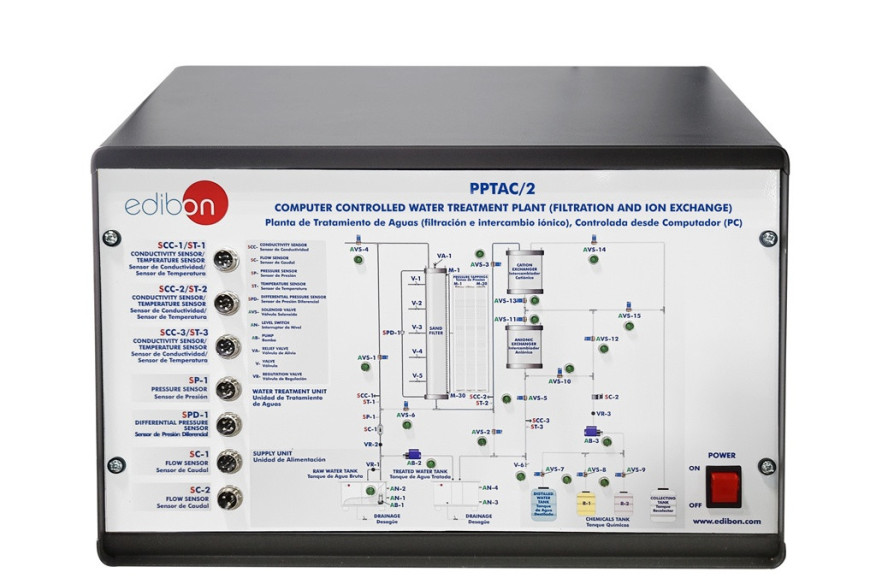

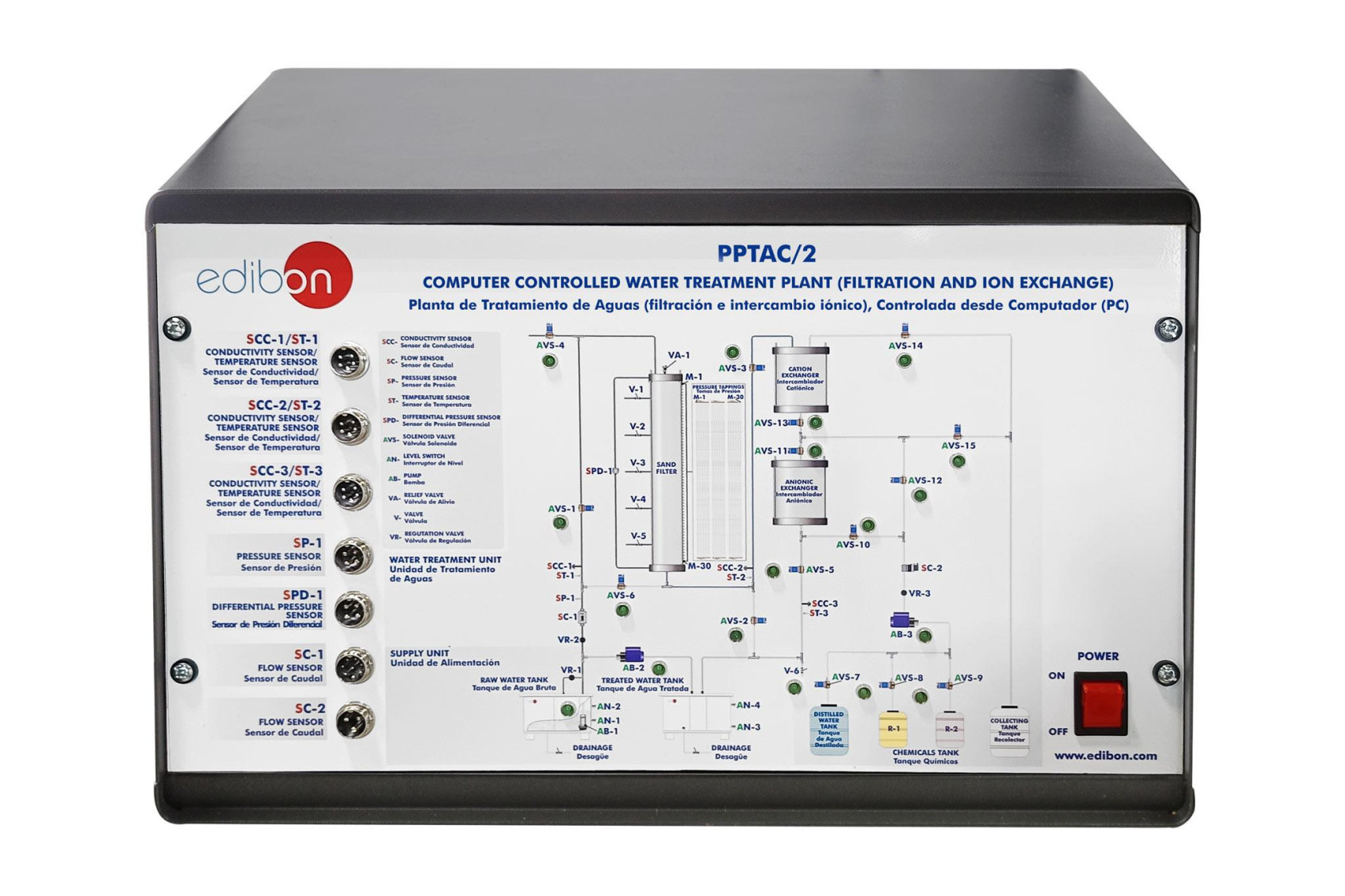

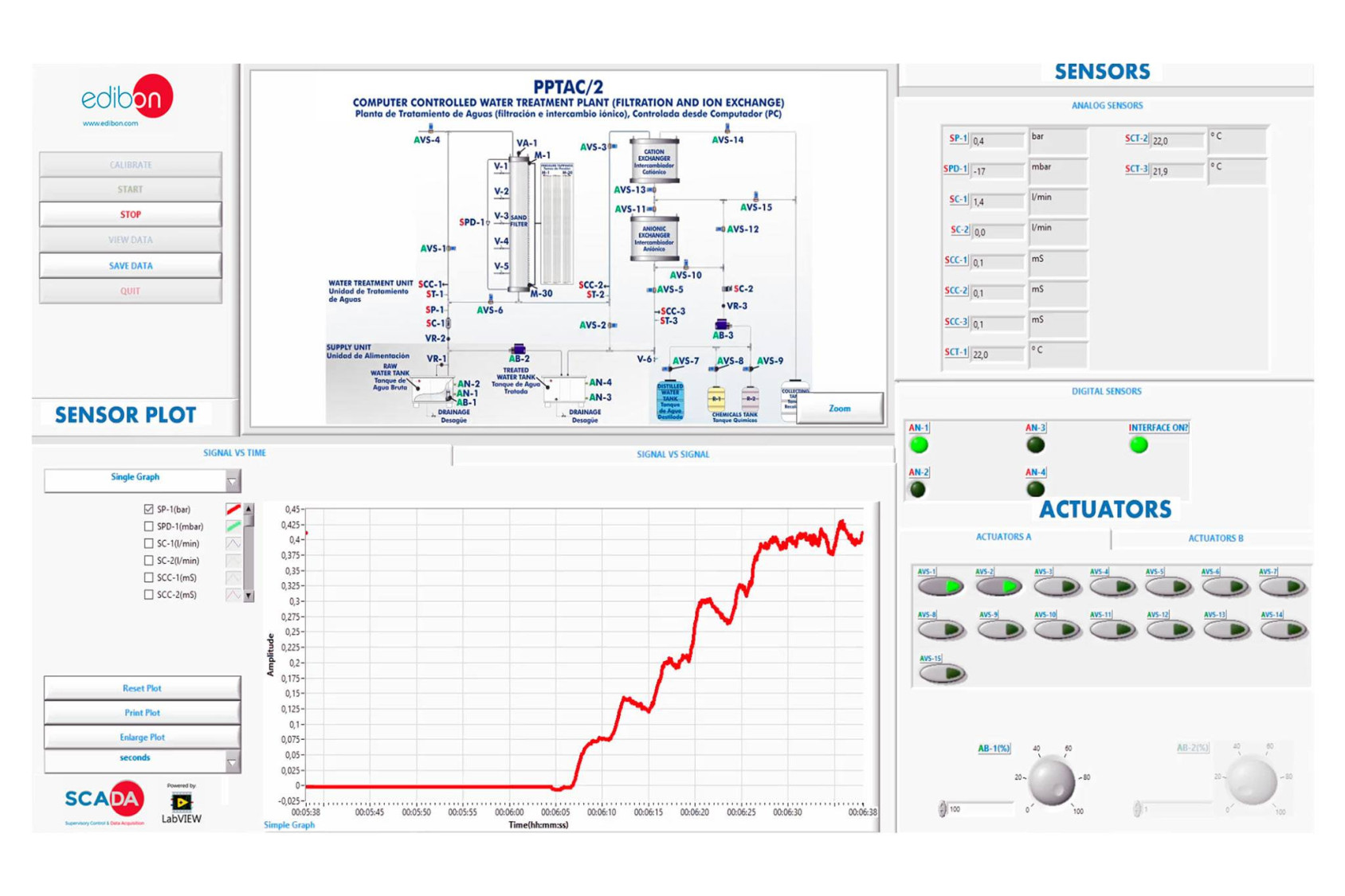

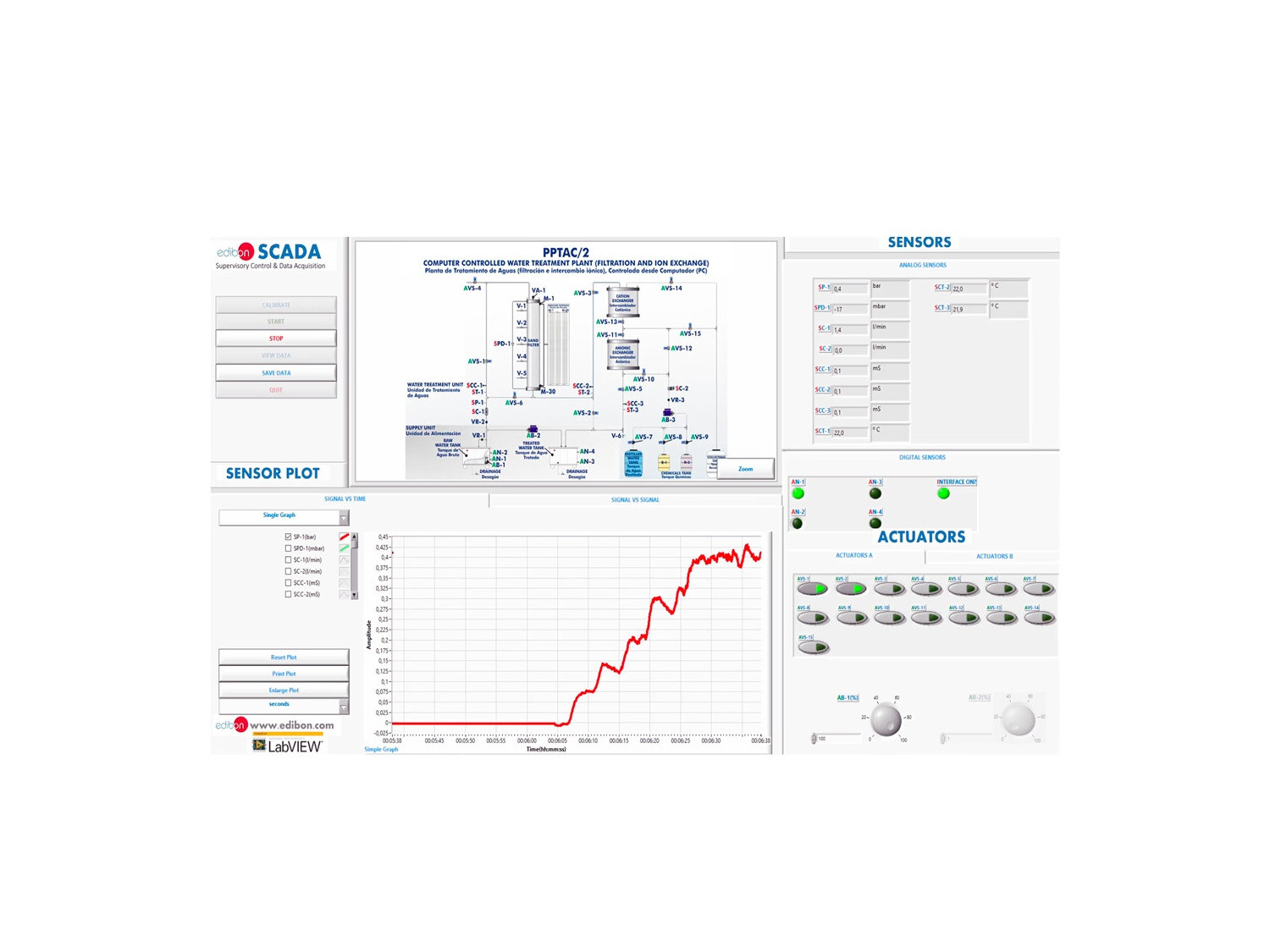

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio del principio básico de la planta de tratamiento de aguas.
  2. Estudio del principio básico de las operaciones de la planta de tratamiento de aguas: filtración de lecho profundo e intercambio iónico.
  3. Observación y determinación de la pérdida de presión en un filtro de arena.
  4. Estudio y trazado de los diagramas Micheau.
  5. Estudio del principio de retrolavado.
  6. Estudio de la pérdida de presión y la concentración de sólidos en el filtrado con el tiempo.
  7. Familiarización con el principio fundamental del intercambio iónico.
  8. Identificación de los diferentes modos de funcionamiento de los intercambiadores catiónicos y aniónicos.
  9. Estudio de la regeneración de intercambiadores iónicos.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo PPTAC/2 a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo PPTAC/2.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
